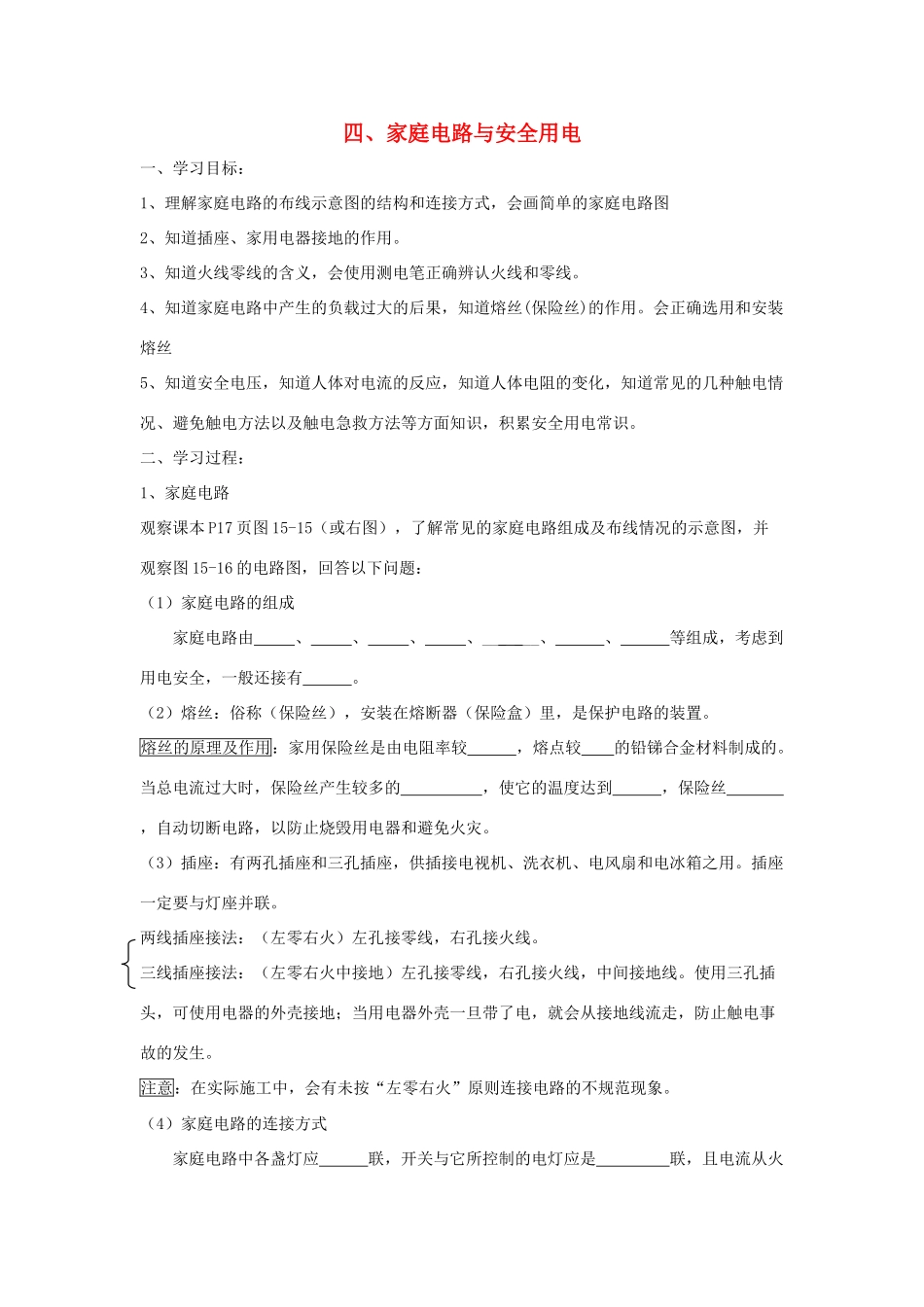

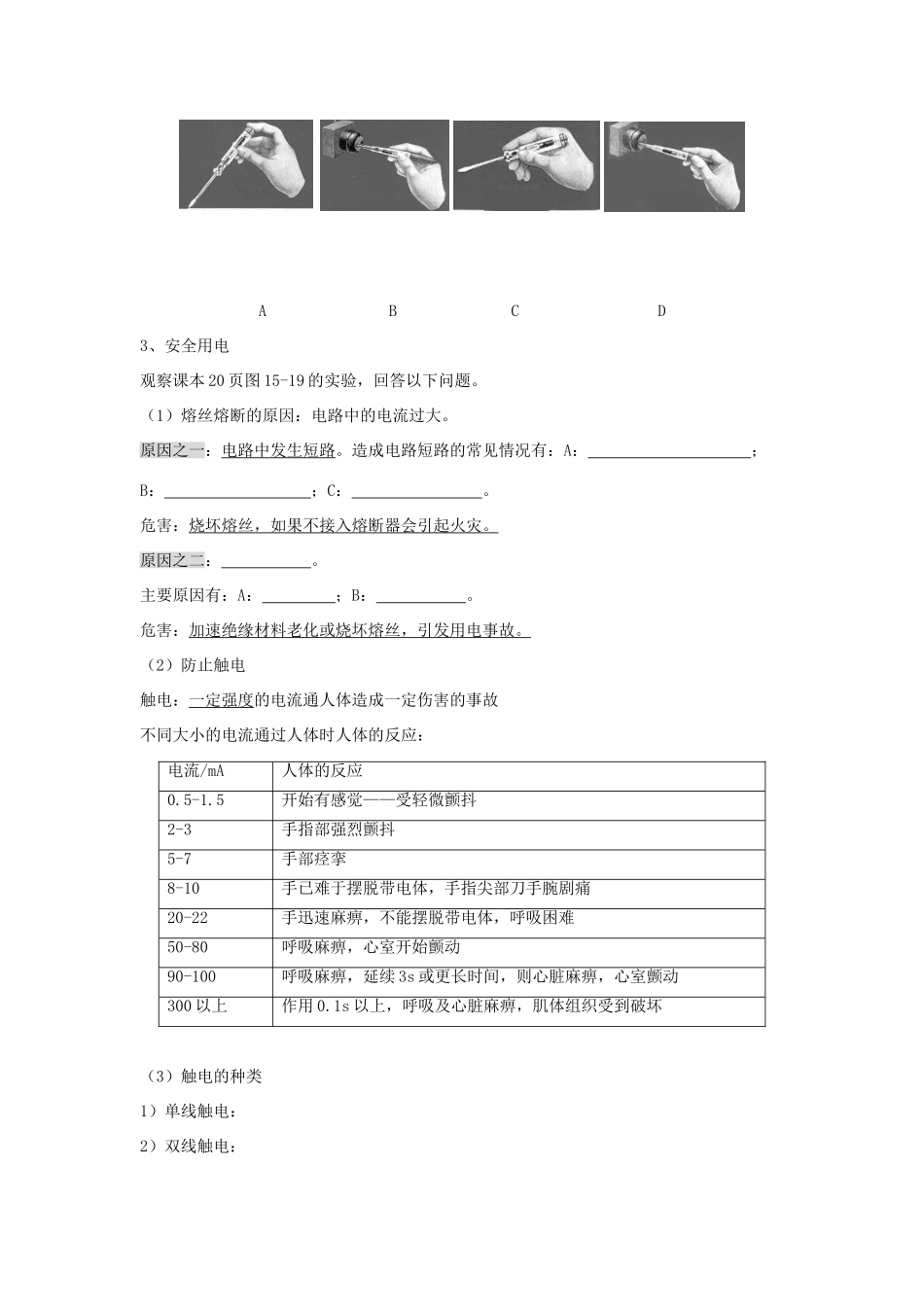

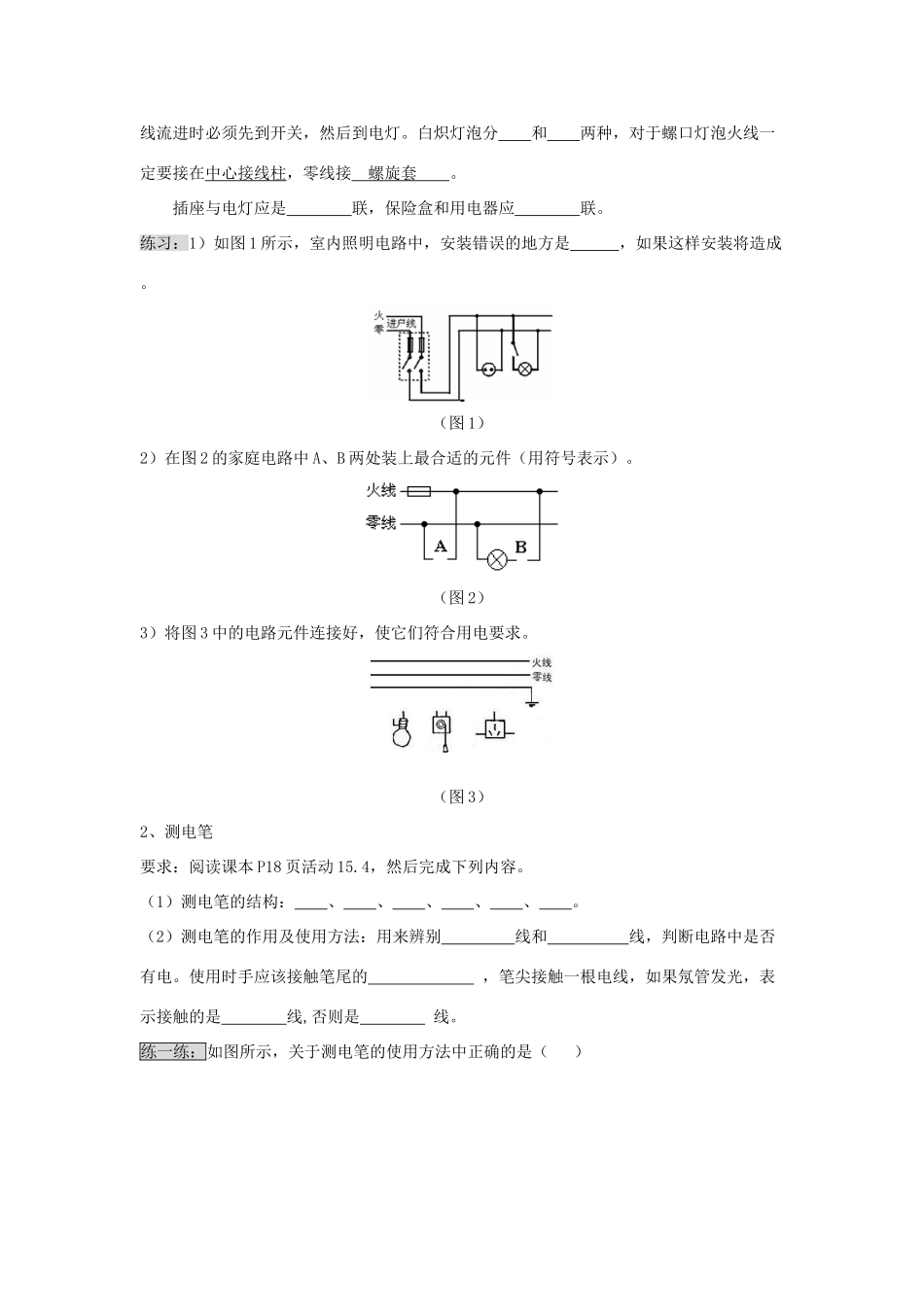

四、家庭电路与安全用电一、学习目标：1、理解家庭电路的布线示意图的结构和连接方式，会画简单的家庭电路图2、知道插座、家用电器接地的作用。3、知道火线零线的含义，会使用测电笔正确辨认火线和零线。4、知道家庭电路中产生的负载过大的后果，知道熔丝(保险丝)的作用。会正确选用和安装熔丝5、知道安全电压，知道人体对电流的反应，知道人体电阻的变化，知道常见的几种触电情况、避免触电方法以及触电急救方法等方面知识，积累安全用电常识。二、学习过程：1、家庭电路观察课本P17页图15-15（或右图），了解常见的家庭电路组成及布线情况的示意图，并观察图15-16的电路图，回答以下问题：（1）家庭电路的组成家庭电路由、、、、______、、等组成，考虑到用电安全，一般还接有。（2）熔丝：俗称（保险丝），安装在熔断器（保险盒）里，是保护电路的装置。熔丝的原理及作用：家用保险丝是由电阻率较，熔点较的铅锑合金材料制成的。当总电流过大时，保险丝产生较多的，使它的温度达到，保险丝，自动切断电路，以防止烧毁用电器和避免火灾。（3）插座：有两孔插座和三孔插座，供插接电视机、洗衣机、电风扇和电冰箱之用。插座一定要与灯座并联。两线插座接法：（左零右火）左孔接零线，右孔接火线。三线插座接法：（左零右火中接地）左孔接零线，右孔接火线，中间接地线。使用三孔插头，可使用电器的外壳接地；当用电器外壳一旦带了电，就会从接地线流走，防止触电事故的发生。注意：在实际施工中，会有未按“左零右火”原则连接电路的不规范现象。（4）家庭电路的连接方式家庭电路中各盏灯应联，开关与它所控制的电灯应是联，且电流从火线流进时必须先到开关，然后到电灯。白炽灯泡分和两种，对于螺口灯泡火线一定要接在中心接线柱，零线接螺旋套。插座与电灯应是联，保险盒和用电器应联。练习：1）如图1所示，室内照明电路中，安装错误的地方是，如果这样安装将造成。（图1）2）在图2的家庭电路中A、B两处装上最合适的元件（用符号表示）。（图2）3）将图3中的电路元件连接好，使它们符合用电要求。（图3）2、测电笔要求：阅读课本P18页活动15.4，然后完成下列内容。（1）测电笔的结构：、、、、、。（2）测电笔的作用及使用方法：用来辨别线和线，判断电路中是否有电。使用时手应该接触笔尾的，笔尖接触一根电线，如果氖管发光，表示接触的是线,否则是线。练一练：如图所示，关于测电笔的使用方法中正确的是（）ABCD3、安全用电观察课本20页图15-19的实验，回答以下问题。（1）熔丝熔断的原因：电路中的电流过大。原因之一：电路中发生短路。造成电路短路的常见情况有：A：；B：；C：。危害：烧坏熔丝，如果不接入熔断器会引起火灾。原因之二：。主要原因有：A：；B：。危害：加速绝缘材料老化或烧坏熔丝，引发用电事故。（2）防止触电触电：一定强度的电流通人体造成一定伤害的事故不同大小的电流通过人体时人体的反应：（3）触电的种类1）单线触电：2）双线触电：电流/mA人体的反应0.5-1.5开始有感觉——受轻微颤抖2-3手指部强烈颤抖5-7手部痉挛8-10手已难于摆脱带电体，手指尖部刀手腕剧痛20-22手迅速麻痹，不能摆脱带电体，呼吸困难50-80呼吸麻痹，心室开始颤动90-100呼吸麻痹，延续3s或更长时间，则心脏麻痹，心室颤动300以上作用0.1s以上，呼吸及心脏麻痹，肌体组织受到破坏3）高压电弧触电：人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电。4）跨步电压触电：高压电线落在地面上时，在距高压线不同距离的点之间存在电压。人的两脚间存在足够大的电压时，就会发生跨步电压触电。高压触电的危险比220伏电压的触电更危险，所以看到“高压危险”的标志时，一定不能靠近它。室外天线必须远离高压线，不能在高压线附近放风筝、捉蜻蜓、爬电杆等等。（4）触电事故后的措施：A、如果发现有人触电了，不要用手拉触电人，也不能用导体拨动电线；B、未成年人不要参与救援工作，实在需要，则要迅速拉开电闸、切断电源，或用干燥的木棒将人和电线分开，如果因电线短路而失火，要用砂土、灭火器扑灭火焰。（5）常见的几种触电原因：（一）人误与火线接触...
