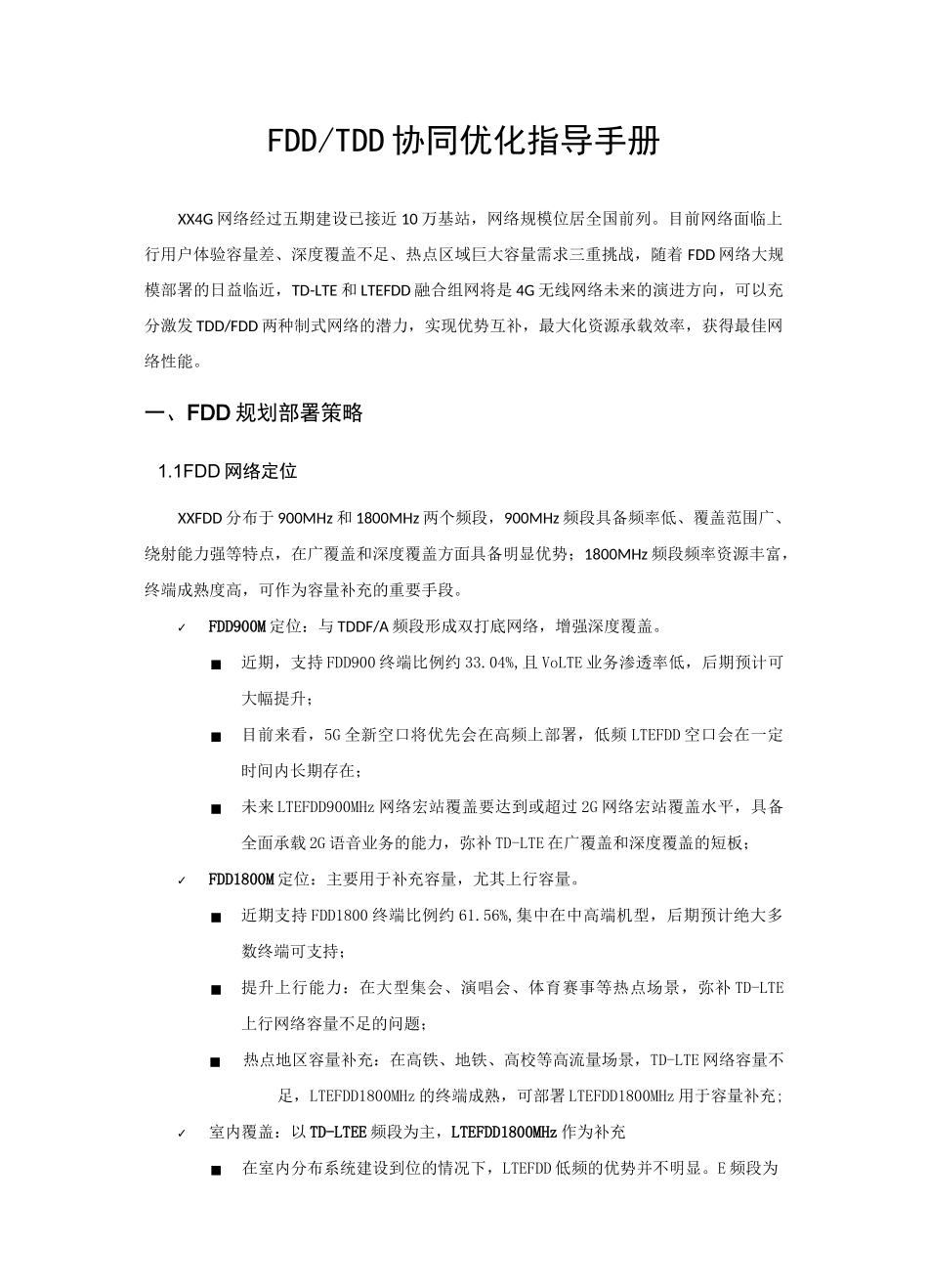

FDD/TDD协同优化指导手册XX4G网络经过五期建设已接近10万基站，网络规模位居全国前列。目前网络面临上行用户体验容量差、深度覆盖不足、热点区域巨大容量需求三重挑战，随着FDD网络大规模部署的日益临近，TD-LTE和LTEFDD融合组网将是4G无线网络未来的演进方向，可以充分激发TDD/FDD两种制式网络的潜力，实现优势互补，最大化资源承载效率，获得最佳网络性能。一、FDD规划部署策略1.1FDD网络定位XXFDD分布于900MHz和1800MHz两个频段，900MHz频段具备频率低、覆盖范围广、绕射能力强等特点，在广覆盖和深度覆盖方面具备明显优势；1800MHz频段频率资源丰富，终端成熟度高，可作为容量补充的重要手段。✓FDD900M定位：与TDDF/A频段形成双打底网络，增强深度覆盖。■近期，支持FDD900终端比例约33.04%,且VoLTE业务渗透率低，后期预计可大幅提升；■目前来看，5G全新空口将优先会在高频上部署，低频LTEFDD空口会在一定时间内长期存在；■未来LTEFDD900MHz网络宏站覆盖要达到或超过2G网络宏站覆盖水平，具备全面承载2G语音业务的能力，弥补TD-LTE在广覆盖和深度覆盖的短板；✓FDD1800M定位：主要用于补充容量，尤其上行容量。■近期支持FDD1800终端比例约61.56%,集中在中高端机型，后期预计绝大多数终端可支持；■提升上行能力：在大型集会、演唱会、体育赛事等热点场景，弥补TD-LTE上行网络容量不足的问题；■热点地区容量补充：在高铁、地铁、高校等高流量场景，TD-LTE网络容量不足，LTEFDD1800MHz的终端成熟，可部署LTEFDD1800MHz用于容量补充;✓室内覆盖：以TD-LTEE频段为主，LTEFDD1800MHz作为补充■在室内分布系统建设到位的情况下，LTEFDD低频的优势并不明显。E频段为室内专用频段，室内外异频组网易于干扰控制，且E频段频率资源丰富■在室内外隔离较好、D容量不足场景和存在室内TD弱覆盖的场景，可采用LTEFDD1800MHz作为补充覆盖手段1.2FDD900MHz部署策略根据集团设计院链路预算及仿真验证结果，并结合XX地形地貌特点，对FDD目标网规划中各场景站间距要求如下：场景站间距建议值（m）站高建议值（m）超近距离（m）主城区（高穿损）350-45025-35<100主城区（低穿损）450-54025-35<100一般城区450-66025-35<100县城450-66025-35<100乡镇600-800或按照GSM1:1规划/<100农村GSM1:1/黑点/NB-IOT/无覆盖/竞对/地形等//表格1FDD900MHz站间距建议1.2.1业务规划要求集团对LTEFDD目标网络规划的业务指标要求为上下行边缘速率不低于1Mbps/4Mbps,图1LTE频段定位频”下彳丁数拐业等室内醛TDDD^g(60M)TDDF频段QOIVI)并确定LTEFDD网络规划指标（见表格1）。场景穿透损耗业务目标（上行1Mbps，下行4Mbps）RSRP(dBm)SINR(dB)主城区高(17dB)>-85>-3低(14dB)>-88>-3一般城区（14dB）>-88>-3县城及乡镇（12dB）>-90>-3表格2集团LTEFDD网络规划要求1.2.2链路预算根据链路预算（见表格2）站间距进行组网设计，FDD900MHz部署策略如下：✓主城高穿损、低穿损、一般城区和县城分别按照350U450米、450U540米、450D660米和450D660米建设。✓农村区域FDD900MHz与GSM900MHz共址建设，解决广覆盖问题。场景单位DLUL2RUL4RDenseUrbanUrbanSuburbanDenseUrbanUrbanSuburbanDenseUrbanUrbanSuburban边缘速率Mbps1Mbps1Mbps1Mbps1Mbps1Mbps1Mbps1Mbps1Mbps1Mbps带宽MHz555555555RB数#252525252525252525发射天线数目#222111111接收天线数目#222222444单端口发射功率W101010//////基站发射功率dBm434343//////UE发射功率dBm///232323232323基站天线增益dbi151515151515151515终端增益dbi000000000馈线及接头损耗db0.50.50.50.50.50.50.50.50.5覆盖率#95%95%95%95%95%95%95%95%95%阴影衰落余量db8.78.78.78.78.78.78.78.78.7穿透损耗db171412171412171412OTAdb666666666传播模型#Okumura-HataOkumura-HataOkumura-HataOkumura-HataOkumura-HataOkumura-HataOkumura-HataOkumura-HataOkumura-Hata频段MHz948948948909909909909909909站高m252525252525252525地貌修正因子Kcdb30-1030-1030-10DLCoverage最大允许路损db121.3126.3132.6107.5109.5112.5110.5112.5115.5覆盖半径Km0.530.892.540.230.310.720.270.380.87站间距...
