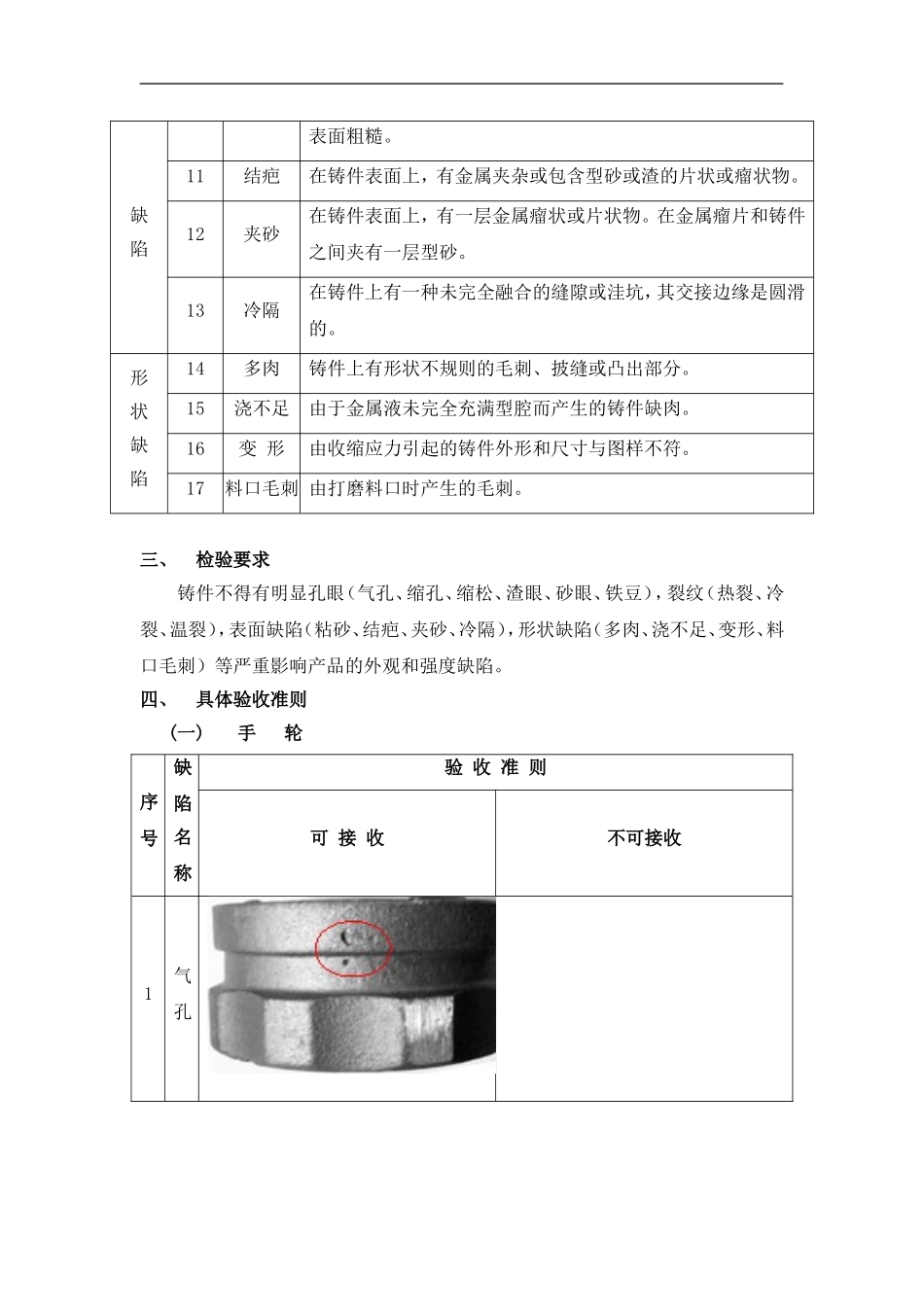

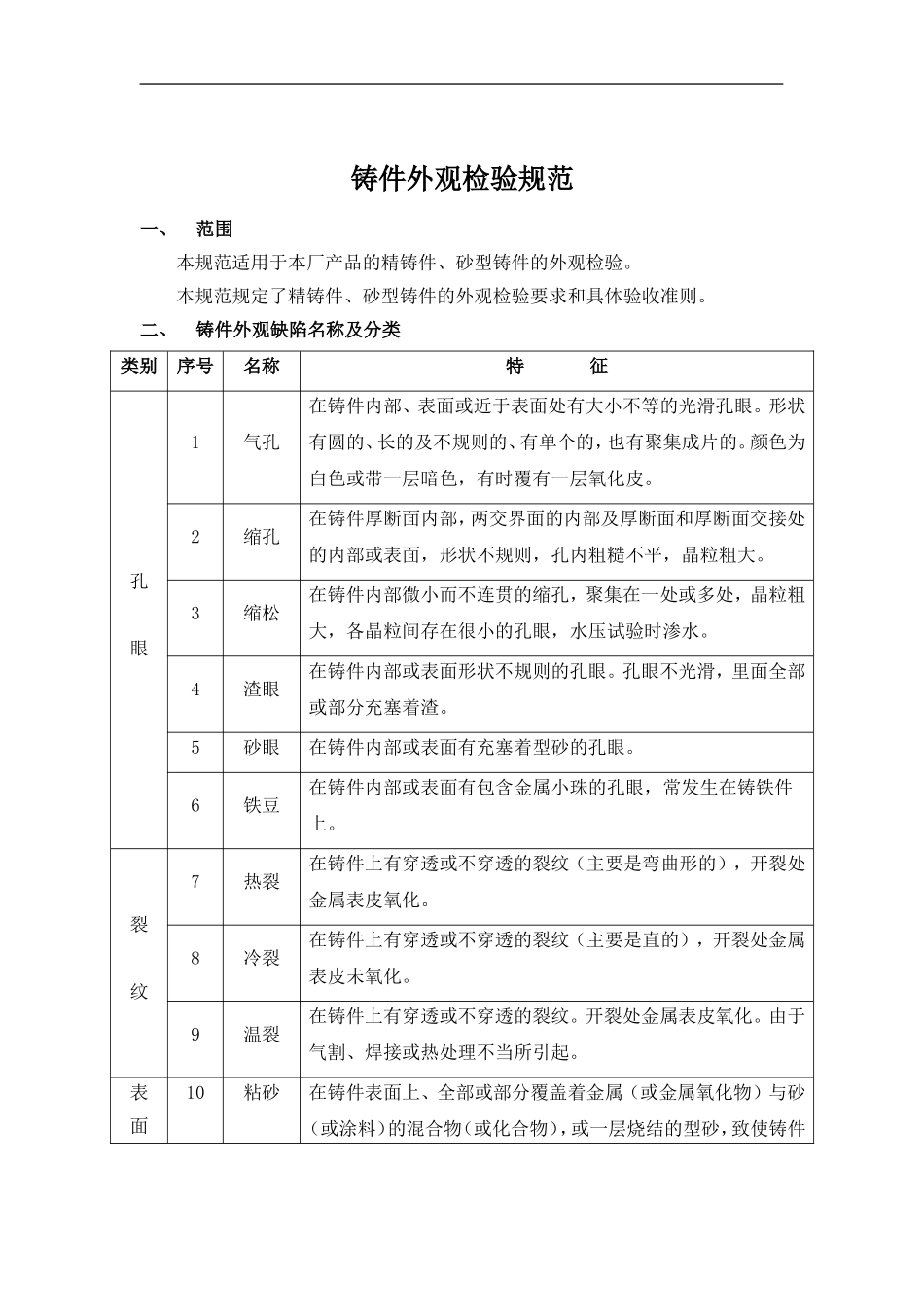

铸件外观检验规范一、范围本规范适用于本厂产品的精铸件、砂型铸件的外观检验。本规范规定了精铸件、砂型铸件的外观检验要求和具体验收准则。二、铸件外观缺陷名称及分类类别序号名称特征孔眼1气孔在铸件内部、表面或近于表面处有大小不等的光滑孔眼。形状有圆的、长的及不规则的、有单个的，也有聚集成片的。颜色为白色或带一层暗色，有时覆有一层氧化皮。2缩孔在铸件厚断面内部，两交界面的内部及厚断面和厚断面交接处的内部或表面，形状不规则，孔内粗糙不平，晶粒粗大。3缩松在铸件内部微小而不连贯的缩孔，聚集在一处或多处，晶粒粗大，各晶粒间存在很小的孔眼，水压试验时渗水。4渣眼在铸件内部或表面形状不规则的孔眼。孔眼不光滑，里面全部或部分充塞着渣。5砂眼在铸件内部或表面有充塞着型砂的孔眼。6铁豆在铸件内部或表面有包含金属小珠的孔眼，常发生在铸铁件上。裂纹7热裂在铸件上有穿透或不穿透的裂纹（主要是弯曲形的），开裂处金属表皮氧化。8冷裂在铸件上有穿透或不穿透的裂纹（主要是直的），开裂处金属表皮未氧化。9温裂在铸件上有穿透或不穿透的裂纹。开裂处金属表皮氧化。由于气割、焊接或热处理不当所引起。表面10粘砂在铸件表面上、全部或部分覆盖着金属（或金属氧化物）与砂（或涂料）的混合物（或化合物），或一层烧结的型砂，致使铸件缺陷表面粗糙。11结疤在铸件表面上，有金属夹杂或包含型砂或渣的片状或瘤状物。12夹砂在铸件表面上，有一层金属瘤状或片状物。在金属瘤片和铸件之间夹有一层型砂。13冷隔在铸件上有一种未完全融合的缝隙或洼坑，其交接边缘是圆滑的。形状缺陷14多肉铸件上有形状不规则的毛刺、披缝或凸出部分。15浇不足由于金属液未完全充满型腔而产生的铸件缺肉。16变形由收缩应力引起的铸件外形和尺寸与图样不符。17料口毛刺由打磨料口时产生的毛刺。三、检验要求铸件不得有明显孔眼（气孔、缩孔、缩松、渣眼、砂眼、铁豆），裂纹（热裂、冷裂、温裂），表面缺陷（粘砂、结疤、夹砂、冷隔），形状缺陷（多肉、浇不足、变形、料口毛刺）等严重影响产品的外观和强度缺陷。四、具体验收准则(一)手轮序号缺陷名称验收准则可接收不可接收1气孔2多肉3浇不足4料口毛刺注：如出现其它严重影响产品的外观缺陷，一律不可接收。(二)定位轮序号缺陷名称验收准则可接收不可接收1气孔2多肉3浇不足4料口毛刺注：如出现其它严重影响产品的外观缺陷，一律不可接收。(三)调整块序号缺陷名称验收准则可接收不可接收1气孔2多肉3浇不足4料口毛刺注：如出现其它严重影响产品的外观缺陷，一律不可接收。(四)尾环架序号缺陷名称验收准则可接收不可接收1气孔2多肉3浇不足4料口毛刺注：如出现其它严重影响产品的外观缺陷，一律不可接收。
