银行营业场所透明防护屏障安装规范GA 518—2004VIP免费

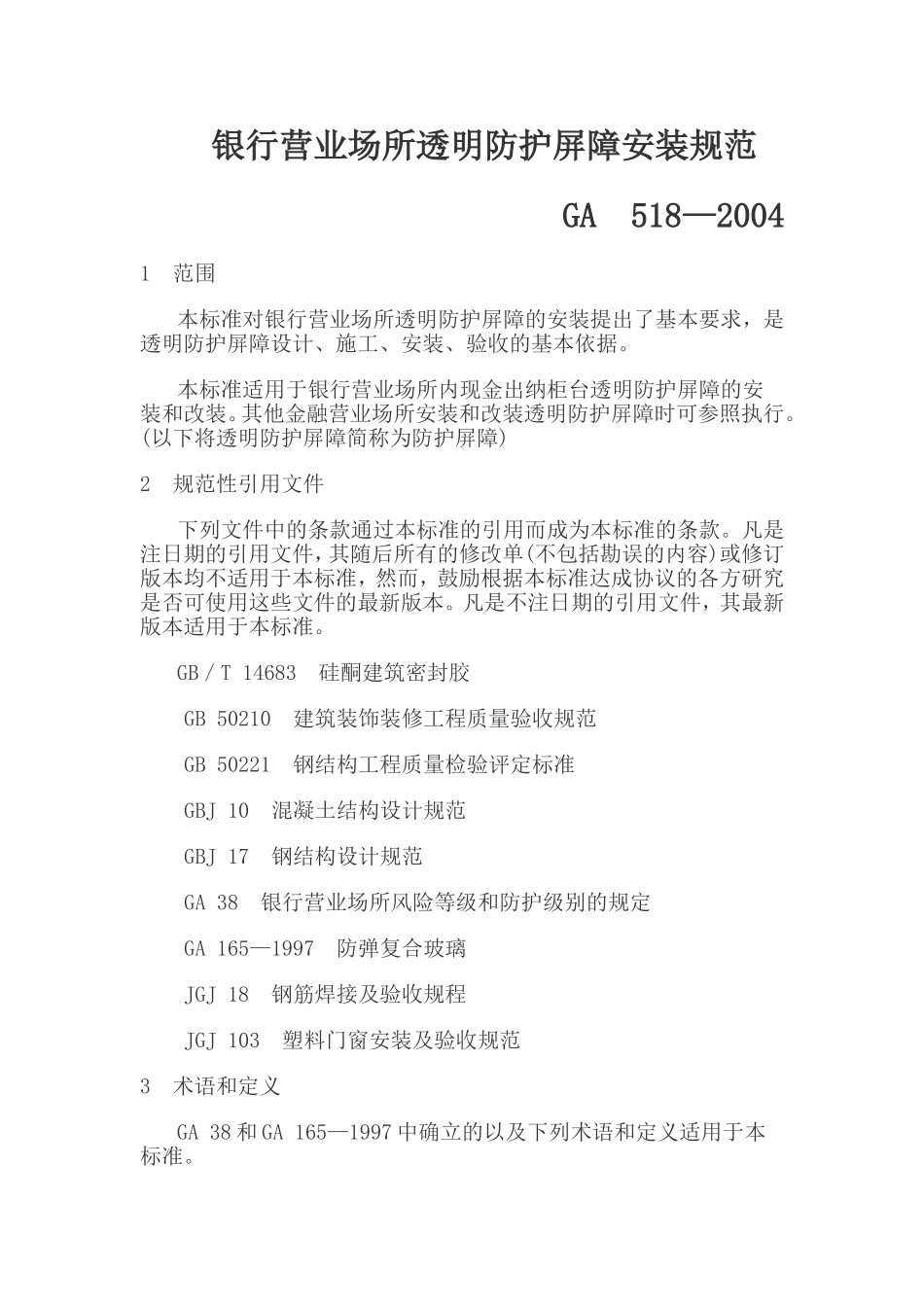

银行营业场所透明防护屏障安装规范GA518—20041范围本标准对银行营业场所透明防护屏障的安装提出了基本要求，是透明防护屏障设计、施工、安装、验收的基本依据。本标准适用于银行营业场所内现金出纳柜台透明防护屏障的安装和改装。其他金融营业场所安装和改装透明防护屏障时可参照执行。(以下将透明防护屏障简称为防护屏障)2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T14683硅酮建筑密封胶GB50210建筑装饰装修工程质量验收规范GB50221钢结构工程质量检验评定标准GBJ10混凝土结构设计规范GBJ17钢结构设计规范GA38银行营业场所风险等级和防护级别的规定GA165—1997防弹复合玻璃JGJ18钢筋焊接及验收规程JGJ103塑料门窗安装及验收规范3术语和定义GA38和GA165—1997中确立的以及下列术语和定义适用于本标准。3．1透明防护屏障transparencybulletproofbarrier以透明防护板、框架和柜台(基座)等结构组成的具有整体防护能力的屏障。4基本要求4．1安装方案的制定安装方案应由防护屏障的建设单位和安装单位共同制定。制定安装方案前应进行现场勘察。4．1．1总体要求安装方案应将防护屏障作为一个相对独立的安全防范工程进行设计，并与其所在场所的建筑物融为一体。安装方案应具有规定的程序与完整的图纸、资料。防护屏障应不影响其所在营业场所的正常业务；如果其所在场所内已经安装了或正在考虑安装其他安全防范装置，则防护屏障应与这些装置形成共同的防护。4．1．2防护要求防护屏障的防弹能力应不低于GA165—1997中F79B级的要求，有防暴力冲击、防爆炸等其他防护要求的，其防护能力还应符合相关标准的规定。防护屏障应能有效覆盖建设单位要求的防护区域和位置。其中，允许防护屏障从地面未及屋顶，但整体高度不得小于3m(柜台以上部分的高度不得小于2．2m)，在未及屋顶的部分可加装金属防护栏(网)封顶。在防护屏障上不得有丧失和降低防护能力的开口。应按照以上防护要求和营业场所的环境条件选定屏障的防护材料和施工、安装所使用的材料，其中透明防护板的防护性能应经过法定机构的检验或认证，达到防护级别要求；透光度(包括为增强防护性能而组合防护材料或在板上附着防膜时)应符合GA165—1997的要求。4．1．3安装方案的内容通常防护屏障的安装方案应包括下述内容：a)防护屏障在营业场所的具体位置、总体布局和防护效果设想；b)防护屏障的结构形式（参照附录A）、设计图纸和相关说明；其中混凝土和钢机构的相关设计应符合GBJ10和GBJ17的相关要求；c)施工、安装所用材料及配套装置的功能、清单，清单式样见附录B；d)安装的工序、工艺和要求。4．2安装程序安装防护屏障的基本程序见图1。安装设备（材料、工具、配套装置和资料等）↓安装与施工（分布实施）建柜台（基座）↓建立柱、横梁↓安装凹槽↓安装透明防护板↓安装防护网（栏）↓安装配套装置↓外观设施↓图1透明防护屏障安装基本程序4．3变动和更改安装应按照预定的程序、正式设计文件和施工图纸进行，不得随意变动和更改。若确需局部调整和变更的，须填写“设计更改审核单”(式样见附录B)，经各方批准后予以变动和更改。变动和更改后的设计文件和施工图纸按照6．3．1的要求归档。5安装要求5．1柜台(基座)检验和验收5．1．1柜台是防护屏障的基座(见附录A)，应符合GA38的相关防护要求。5．1．2基座应与所在营业场所的地面牢固融为一体。5．2横梁5．2．1横梁是防护屏障的框架结构件(见附录A)。横梁必须与所在营业场所的建筑墙体、墙柱或墙顶牢靠固定(可采用嵌入或预埋的方法)。焊接固定横梁时，其质量与工艺要求应符合JGJ18中的规定；用膨胀螺丝固定横梁时，螺丝直径不小于12mm，两相邻螺丝间隔应小于0．5m。5．2．2钢结构横梁应符合GBJ17要求，采用规格不小于63mmX63mmX5mm的角钢用扁铁焊接成基材(或采用与之相当的槽钢)，焊接质量与工艺要求应符合JGJ18中的规定。不采用钢结构的横梁，...
