铁路静止图像传输系统辅导材料VIP免费

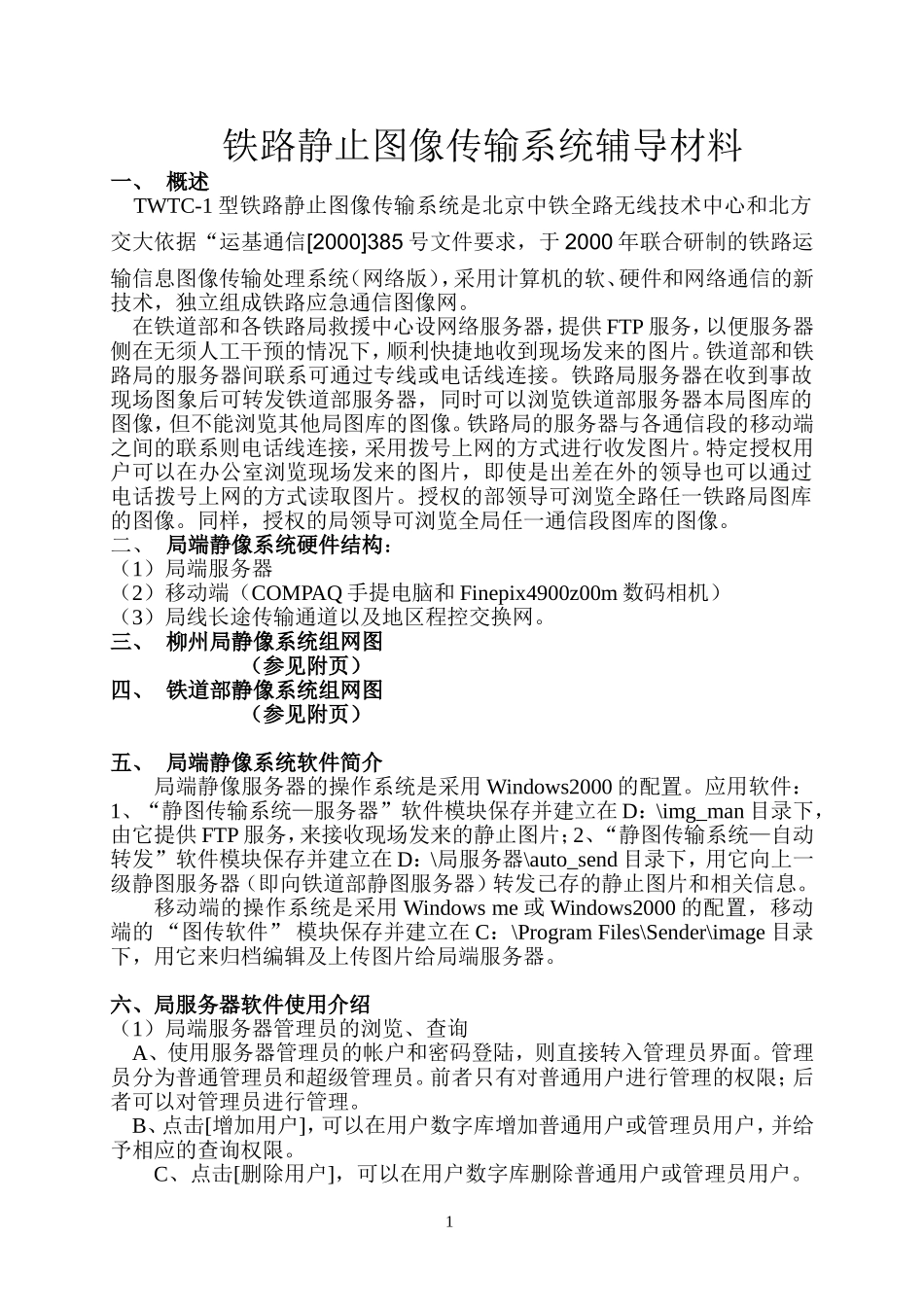

铁路静止图像传输系统辅导材料一、概述TWTC-1型铁路静止图像传输系统是北京中铁全路无线技术中心和北方交大依据“运基通信[2000]385号文件要求，于2000年联合研制的铁路运输信息图像传输处理系统（网络版），采用计算机的软、硬件和网络通信的新技术，独立组成铁路应急通信图像网。在铁道部和各铁路局救援中心设网络服务器，提供FTP服务，以便服务器侧在无须人工干预的情况下，顺利快捷地收到现场发来的图片。铁道部和铁路局的服务器间联系可通过专线或电话线连接。铁路局服务器在收到事故现场图象后可转发铁道部服务器，同时可以浏览铁道部服务器本局图库的图像，但不能浏览其他局图库的图像。铁路局的服务器与各通信段的移动端之间的联系则电话线连接，采用拨号上网的方式进行收发图片。特定授权用户可以在办公室浏览现场发来的图片，即使是出差在外的领导也可以通过电话拨号上网的方式读取图片。授权的部领导可浏览全路任一铁路局图库的图像。同样，授权的局领导可浏览全局任一通信段图库的图像。二、局端静像系统硬件结构：（1）局端服务器（2）移动端（COMPAQ手提电脑和Finepix4900z00m数码相机）（3）局线长途传输通道以及地区程控交换网。三、柳州局静像系统组网图（参见附页）四、铁道部静像系统组网图（参见附页）五、局端静像系统软件简介局端静像服务器的操作系统是采用Windows2000的配置。应用软件：1、“静图传输系统—服务器”软件模块保存并建立在D：\img_man目录下，由它提供FTP服务，来接收现场发来的静止图片；2、“静图传输系统—自动转发”软件模块保存并建立在D：\局服务器\auto_send目录下，用它向上一级静图服务器（即向铁道部静图服务器）转发已存的静止图片和相关信息。移动端的操作系统是采用Windowsme或Windows2000的配置，移动端的“图传软件”模块保存并建立在C：\ProgramFiles\Sender\image目录下，用它来归档编辑及上传图片给局端服务器。六、局服务器软件使用介绍（1）局端服务器管理员的浏览、查询A、使用服务器管理员的帐户和密码登陆，则直接转入管理员界面。管理员分为普通管理员和超级管理员。前者只有对普通用户进行管理的权限；后者可以对管理员进行管理。B、点击[增加用户]，可以在用户数字库增加普通用户或管理员用户，并给予相应的查询权限。C、点击[删除用户]，可以在用户数字库删除普通用户或管理员用户。1D、点击[修改权限]，可以修改用户访问各个路局（或通信段）的权限。E、点击[修改密码]，可以在服务器端修改普通用户或管理员用户密码。（2）局端服务器软件配置A、安装操作系统Windows2000；“静图传输系统—服务器”软件；“静图传输系统—自动转发”软件。B、启动IIS服务C、为了配合移动端上传软件的使用，需要配置和启动相关的FTP服务。D、进行Access数字库配置E、服务器管理员的职责：（a）静图服务器管理员向下级用户提供用来进入FTP服务器和查询页面[登陆用户名]、[登陆密码]。（b）在D：\img_man\imgae目录下，建立和移动端的“终端标志”相同的子目录。F、为各通信段上传终端编写配置文件。G、建立“传入连接”及相关属性。七、数码相机拍摄要求（1）拍摄传送到服务器的所有相片上不允许有任何文字或时间等标记；（2）图象的压缩比要求为640*480；（3）拍摄时不能旋转数码相机（因图象应用软件不能对图片进行旋转）；（4）拍摄的相片要求清晰。八、将数码相机拍摄的相片拷贝到移动端（笔记本电脑）用专用数据线将数码相机接到移动端的USB接口打开数码相机电源用鼠标右键单击我的电脑左键点击资源管理器点击打开可移动磁盘中的文件夹DCIM里的100_FUJI子文件并将其拖放到C盘MyPictures文件夹DCIM里的同名文件内关掉相机电源即可。九、移动端建立“有线连接”（1）我的电脑控制面版拨号网络双击【建立新的连接】选择“有线连接”及选择设备【Lucentwinmodem】点击【下一步】输入局端服务器的电话号码：21647点击【下一步】此时已成功创建新的“拨号网络”连接，其名称为【有线连接】点击【完成】后，可将其快捷方式发送到电脑桌面上。（2）双击电脑桌面上【有线连接】图标输入用户名：×××；密码：××××××点击【连接...
