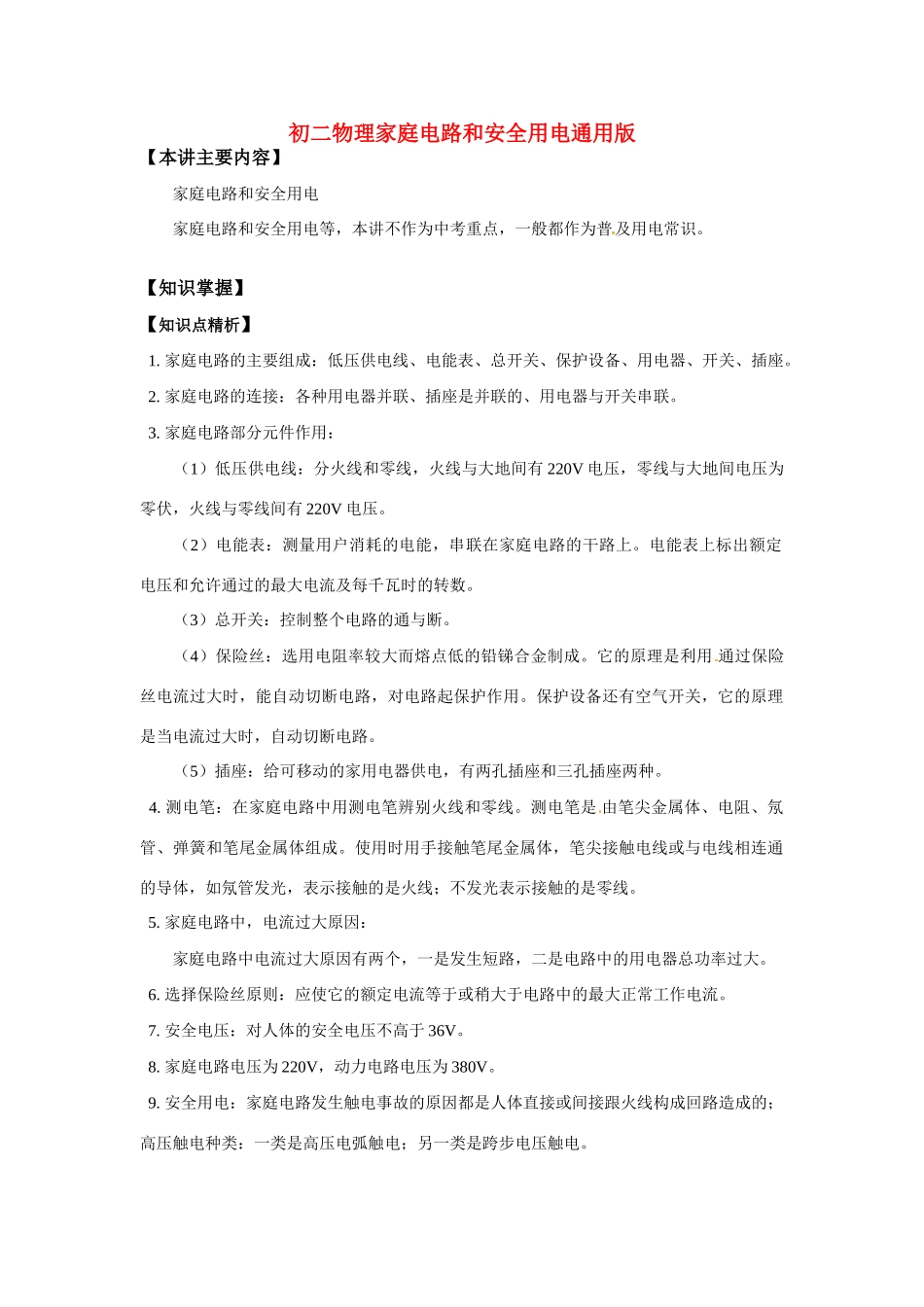

初二物理家庭电路和安全用电通用版【本讲主要内容】家庭电路和安全用电家庭电路和安全用电等，本讲不作为中考重点，一般都作为普及用电常识。【知识掌握】【知识点精析】1.家庭电路的主要组成：低压供电线、电能表、总开关、保护设备、用电器、开关、插座。2.家庭电路的连接：各种用电器并联、插座是并联的、用电器与开关串联。[来源:学科网ZXXK]3.家庭电路部分元件作用：（1）低压供电线：分火线和零线，火线与大地间有220V电压，零线与大地间电压为零伏，火线与零线间有220V电压。（2）电能表：测量用户消耗的电能，串联在家庭电路的干路上。电能表上标出额定电压和允许通过的最大电流及每千瓦时的转数。（3）总开关：控制整个电路的通与断。（4）保险丝：选用电阻率较大而熔点低的铅锑合金制成。它的原理是利用通过保险丝电流过大时，能自动切断电路，对电路起保护作用。保护设备还有空气开关，它的原理是当电流过大时，自动切断电路。（5）插座：给可移动的家用电器供电，有两孔插座和三孔插座两种。4.测电笔：在家庭电路中用测电笔辨别火线和零线。测电笔是由笔尖金属体、电阻、氖管、弹簧和笔尾金属体组成。使用时用手接触笔尾金属体，笔尖接触电线或与电线相连通的导体，如氖管发光，表示接触的是火线；不发光表示接触的是零线。[来源:学+科+网]5.家庭电路中，电流过大原因：[来源:学&科&网Z&X&X&K]家庭电路中电流过大原因有两个，一是发生短路，二是电路中的用电器总功率过大。6.选择保险丝原则：应使它的额定电流等于或稍大于电路中的最大正常工作电流。7.安全电压：对人体的安全电压不高于36V。8.家庭电路电压为220V，动力电路电压为380V。9.安全用电：家庭电路发生触电事故的原因都是人体直接或间接跟火线构成回路造成的；高压触电种类：一类是高压电弧触电；另一类是跨步电压触电。10.安全用电原则：不接触低压带电体，不靠近高压带电体。【解题方法指导】例1.一个居民院里装有“220V40W”的电灯20盏，和“220V，100W”的电灯2盏，“220V，15W”的电灯4盏，那么控制这个院子的总开关和保险丝应选用规格是（）A.熔断电流5AB.额定电流为5AC.选用粗一些的保险丝D.选用细一些的保险丝评述：这是一道如何选择保险丝的电学题，根据原则：应使它的额定电流等于或稍大于电路中的正常工作电流的最大值。即，则，答案B。例2.一个教室装有6盏电灯，靠讲台的每个开关控制两盏灯，讲台旁边设有一个插座，都不设保险丝。请按要求连接实物，元件位置保持不动，如图所示。答案：评述：这是一道作图题，要正确作图应明确教室中所有灯都是并联的。每两盏灯应按要求串联一个开关，插座直接连在火线与零线之间，开关接在火线上。例3.家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全熄灭，保险丝熔断，有时是台灯插头插入插座后，闭合开关，室内电灯熄灭，保险丝熔断，引起这两种故障的最大可能是（）A.前者是插座短路，后者是灯泡短路B.前者是插头短路，后者是灯泡短路C.两者都是插座短路D.两者都是插头短路评述：答案应是B。台灯插头没插入插座，室内其它电灯不熄灭，说明电路是好的，插座没有短路。当台灯开关断开，插入插座，保险丝熔断，说明插头内部发生短路，当台灯插头插入插座后，闭合开关保险丝才断，说明开关断开时插头插入插座，并没有发生短路，开关闭合后，才发生短路，则短路处应在开关和灯泡之间电路上，故选B。例4.一座教学楼的总保险盒装的保险丝额定电流25A，楼里共有20间教室，每间教室装“220V，40W”的电灯6盏。全部灯都发光，能否再接上一只500W的电炉？评述：解：由此可知当灯全部工作时，还可以再接上一只500W电炉。[来源:Zxxk.Com][来源:学*科*网Z*X*X*K]【考点突破】【考点指要】近几年在中考中这部分知识考查以技能为主，多数出在作图题上，分值在2分左右，考查内容为会连接家庭电路，重点是电灯与开关要串联，开关的一端连接火线，灯的另一端与零线相接。【典型例题分析】例1.（2003厦门）关于照明电路的安装原则，下列说法中正确的是（）A.开关应与灯并联B.开关应与灯串联，且接在火线上C.插座应与灯串联D.开关应与灯并联...
