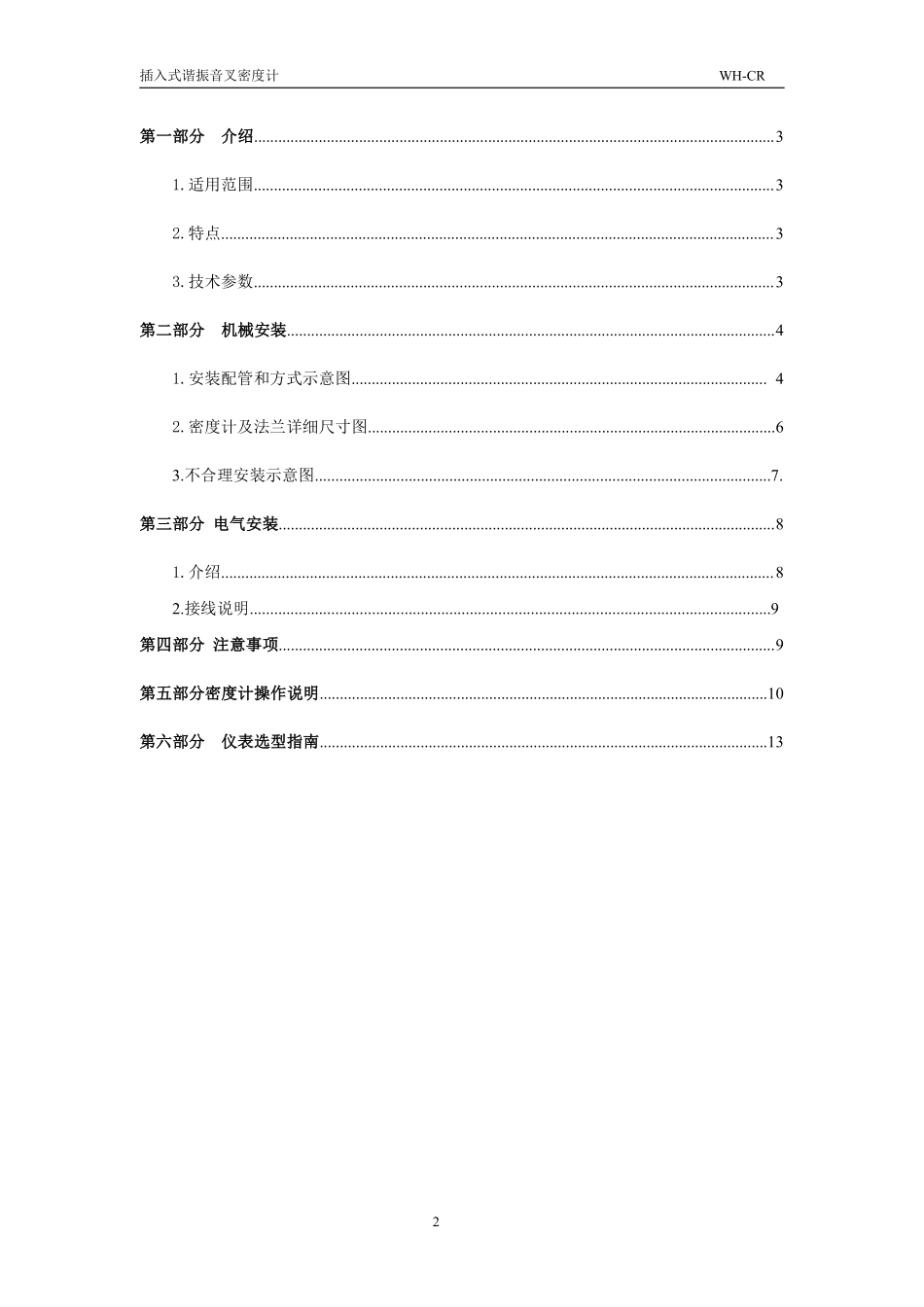

WH-CR插入式密度计海沃森(深圳)实业有限公司插入式谐振音叉密度计WH-CR2第一部分介绍.................................................................................................................................31.适用范围.................................................................................................................................32.特点.........................................................................................................................................33.技术参数.................................................................................................................................3第二部分机械安装.........................................................................................................................41.安装配管和方式示意图.......................................................................................................42.密度计及法兰详细尺寸图.....................................................................................................63.不合理安装示意图................................................................................................................7.第三部分电气安装...........................................................................................................................81.介绍.........................................................................................................................................82.接线说明................................................................................................................................9第四部分注意事项...........................................................................................................................9第五部分密度计操作说明...............................................................................................................10第六部分仪表选型指南...............................................................................................................13插入式谐振音叉密度计WH-CR3第一部分介绍1.适用范围WH-CR插入式密度计可实时在线的进行密度检测。它可以运用于以密度为基本参数的产品过程控制,或者以固体百分比或浓度百分比为参照的质量控制中。典型行业包括，石油化工行业，酿酒业，食品行业，制药行业和矿物加工（如粘土，碳酸盐、硅酸盐等），具体应用于以上行业中的多产品管道中的界面检测，搅拌混合物的密度检测，反应釜终点监测，离析器界面检测。2.特点WH-CR插入式密度计内含微处理器，故传感器可进行完整的信号调节、计算和诊断功能，无需远程电子装置进行处理。3.参数密度测量范围0.5–2.5g/cc(500–2500kg/m3)标定范围0.8–1.2g/cc(800–1200kg/m3)测量精度±0.001g/cc(±1kg/m3)/±0.002g/cc(±2kg/m3)重复性±0.0002g/cc(±0.2kg/m3)温度输出范围-20℃~+150℃最大工作压力10MPa特殊20MPa流体粘度范围0–20000cP温度系数小于0.1kg/m3/℃(校正后)压力影响可忽略不计内置温度传感器PT100接液材质316L不锈钢哈氏合金叉体涂层标准型，PTFE或电解抛光供电电源24VDC，≥500mA模拟信号输出4-20mA，0-1000Hz，RS485ModbusRTU输出精度(20℃)读数的±0.1%或±0.05%FS输出重复性(-40~+85℃)±0.05%FS过程连接ANSI150~1500RFDIN50PN16DIN50PN40插入式谐振音叉密度计WH-CR4IDF和RJT卫生型防护等级IP65外壳铝合金第二部分机械安装1.安装配管和方式示意图为了保证密度计能够测量准确和显示稳定，被测介质流速不得大于1m/s，且安装密度计的管路直径需大于等于159mm,安装密度计的位置尽量远离泵，距离最好大于5m;当流速大于1m/s时，采用扩径安装，流速每增加1m,安装密度计的管路直径扩大1.5倍，仪表前...
