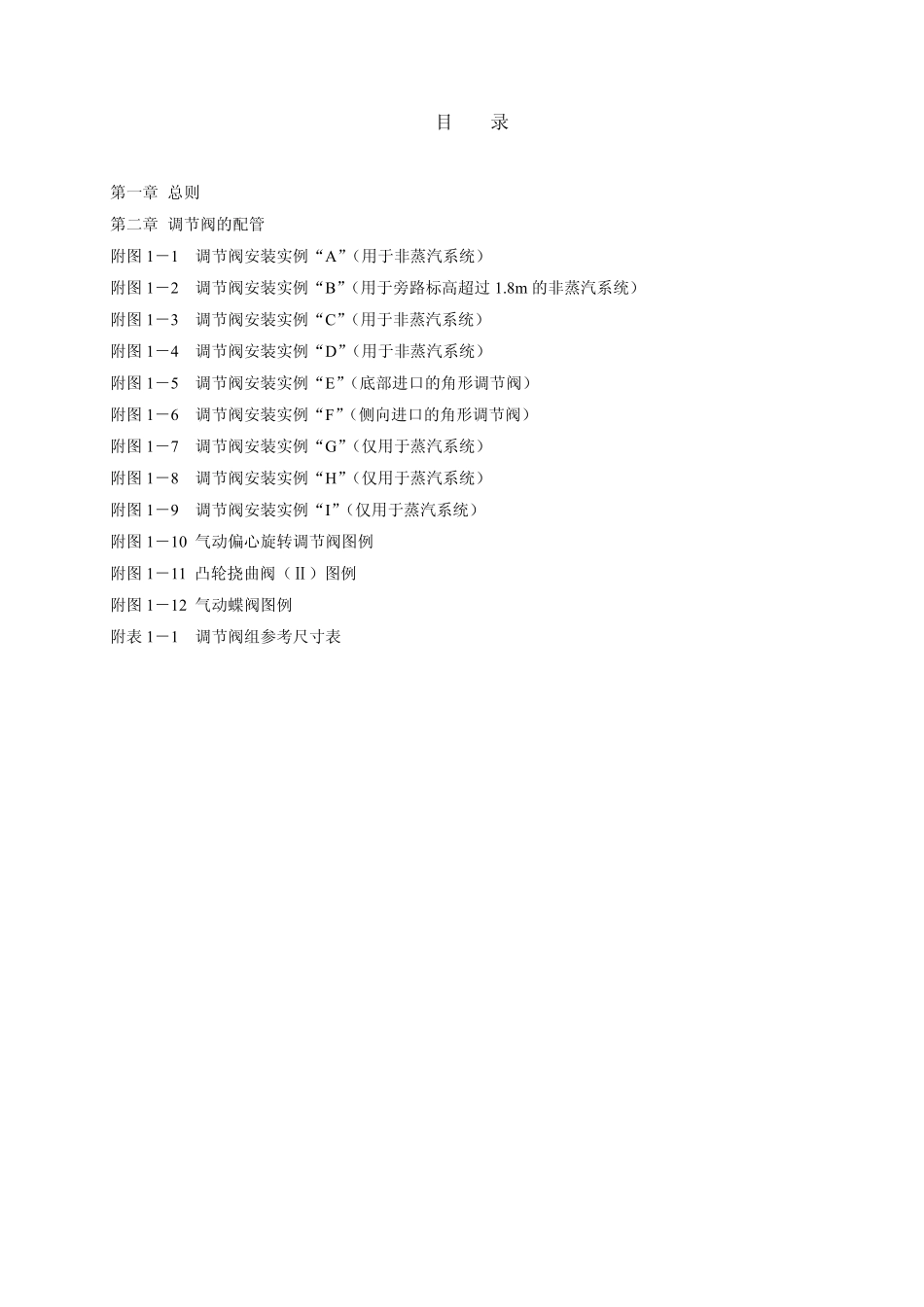

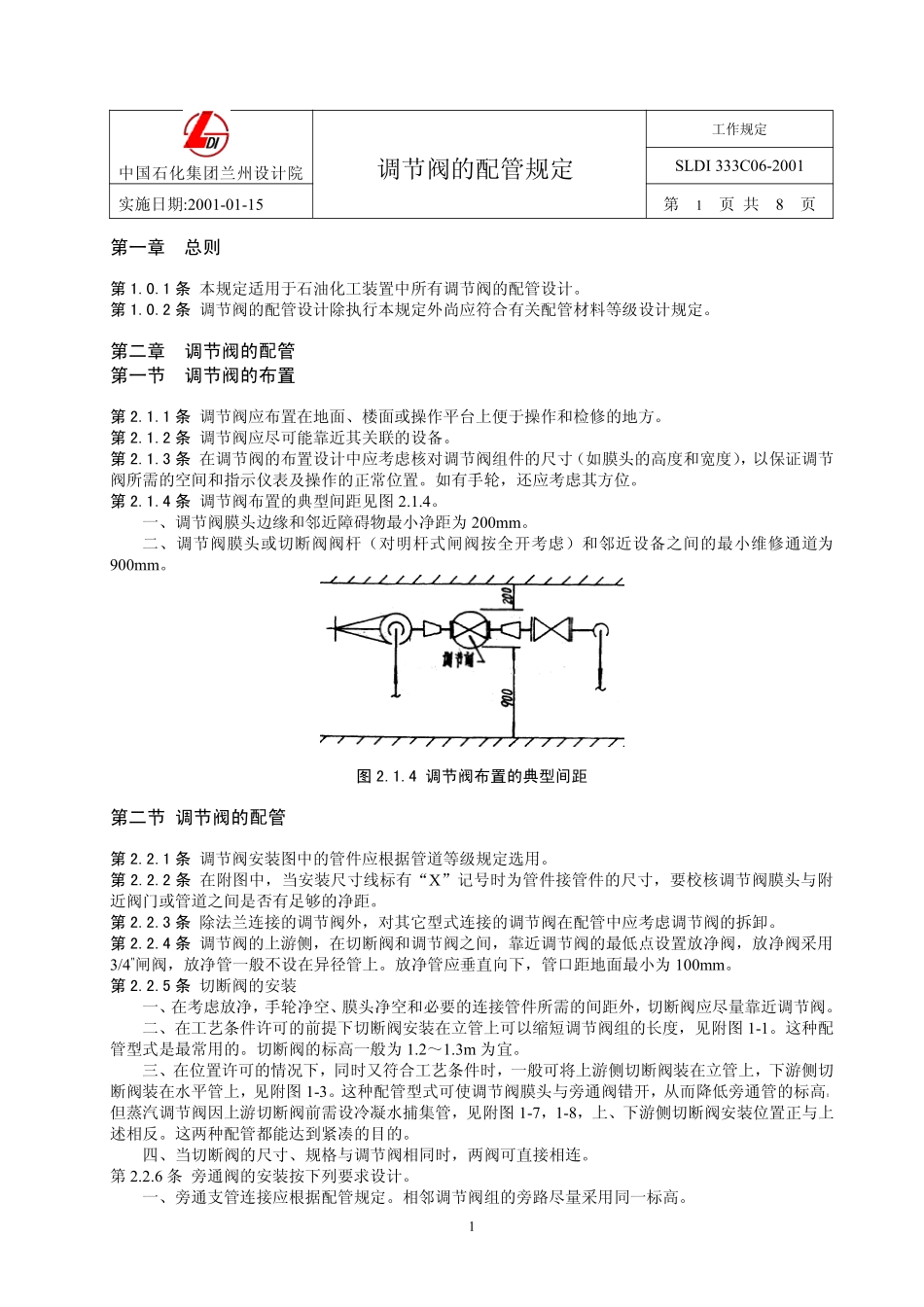

调节阀的配管规定VIP免费

中国石化集团兰州设计院标准SLDISLDISLDISLDI333C06-2001333C06-2001333C06-2001333C06-20010新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08发布2001-01-15实施中国石化集团兰州设计院调节阀的配管规定调节阀的配管规定调节阀的配管规定调节阀的配管规定目录第一章总则第二章调节阀的配管附图1－1调节阀安装实例“A”（用于非蒸汽系统）附图1－2调节阀安装实例“B”（用于旁路标高超过1.8m的非蒸汽系统）附图1－3调节阀安装实例“C”（用于非蒸汽系统）附图1－4调节阀安装实例“D”（用于非蒸汽系统）附图1－5调节阀安装实例“E”（底部进口的角形调节阀）附图1－6调节阀安装实例“F”（侧向进口的角形调节阀）附图1－7调节阀安装实例“G”（仅用于蒸汽系统）附图1－8调节阀安装实例“H”（仅用于蒸汽系统）附图1－9调节阀安装实例“I”（仅用于蒸汽系统）附图1－10气动偏心旋转调节阀图例附图1－11凸轮挠曲阀（Ⅱ）图例附图1－12气动蝶阀图例附表1－1调节阀组参考尺寸表工作规定中国石化集团兰州设计院SLDI333C06-2001实施日期:2001-01-15第1页共8页1调节阀的配管规定第一章总则第1.0.1条本规定适用于石油化工装置中所有调节阀的配管设计。第1.0.2条调节阀的配管设计除执行本规定外尚应符合有关配管材料等级设计规定。第二章调节阀的配管第一节调节阀的布置第2.1.1条调节阀应布置在地面、楼面或操作平台上便于操作和检修的地方。第2.1.2条调节阀应尽可能靠近其关联的设备。第2.1.3条在调节阀的布置设计中应考虑核对调节阀组件的尺寸（如膜头的高度和宽度），以保证调节阀所需的空间和指示仪表及操作的正常位置。如有手轮，还应考虑其方位。第2.1.4条调节阀布置的典型间距见图2.1.4。一、调节阀膜头边缘和邻近障碍物最小净距为200mm。二、调节阀膜头或切断阀阀杆（对明杆式闸阀按全开考虑）和邻近设备之间的最小维修通道为900mm。图2.1.4调节阀布置的典型间距第二节调节阀的配管第2.2.1条调节阀安装图中的管件应根据管道等级规定选用。第2.2.2条在附图中，当安装尺寸线标有“X”记号时为管件接管件的尺寸，要校核调节阀膜头与附近阀门或管道之间是否有足够的净距。第2.2.3条除法兰连接的调节阀外，对其它型式连接的调节阀在配管中应考虑调节阀的拆卸。第2.2.4条调节阀的上游侧，在切断阀和调节阀之间，靠近调节阀的最低点设置放净阀，放净阀采用3/4"闸阀，放净管一般不设在异径管上。放净管应垂直向下，管口距地面最小为100mm。第2.2.5条切断阀的安装一、在考虑放净，手轮净空、膜头净空和必要的连接管件所需的间距外，切断阀应尽量靠近调节阀。二、在工艺条件许可的前提下切断阀安装在立管上可以缩短调节阀组的长度，见附图1-1。这种配管型式是最常用的。切断阀的标高一般为1.2～1.3m为宜。三、在位置许可的情况下，同时又符合工艺条件时，一般可将上游侧切断阀装在立管上，下游侧切断阀装在水平管上，见附图1-3。这种配管型式可使调节阀膜头与旁通阀错开，从而降低旁通管的标高。但蒸汽调节阀因上游切断阀前需设冷凝水捕集管，见附图1-7，1-8，上、下游侧切断阀安装位置正与上述相反。这两种配管都能达到紧凑的目的。四、当切断阀的尺寸、规格与调节阀相同时，两阀可直接相连。第2.2.6条旁通阀的安装按下列要求设计。一、旁通支管连接应根据配管规定。相邻调节阀组的旁路尽量采用同一标高。SLDI333C06-20012二、旁通阀应安装在与其上游主管的距离最小的地方。三、为降低旁通阀标高，可将旁通阀安装在立管上，见附图1-2。这种配管仅适用于洁净物料。第2.2.7条调节阀一般垂直安装在水平管道上。但有的调节阀可以有不同的安装方式，具体要根据制造厂家的要求与自控专业商量确定。第2.2.8条蒸汽系统调节阀的冷凝水捕集管的尺寸按《蒸汽冷凝水捕集管设计规定》。第2.2.9条对≥DN100的调节阀，如果质量完全可靠，也可不设旁通管和切断阀。第2.2.10条附图中，调节阀膜头与旁通管的净距、调节阀中心距地面或平台标高均为最小距离，如有特殊要求，应根据具体情况酌情增减。第2.2.11条管道施工之后在吹扫试运转时，不得装入调节阀，应采用临...
