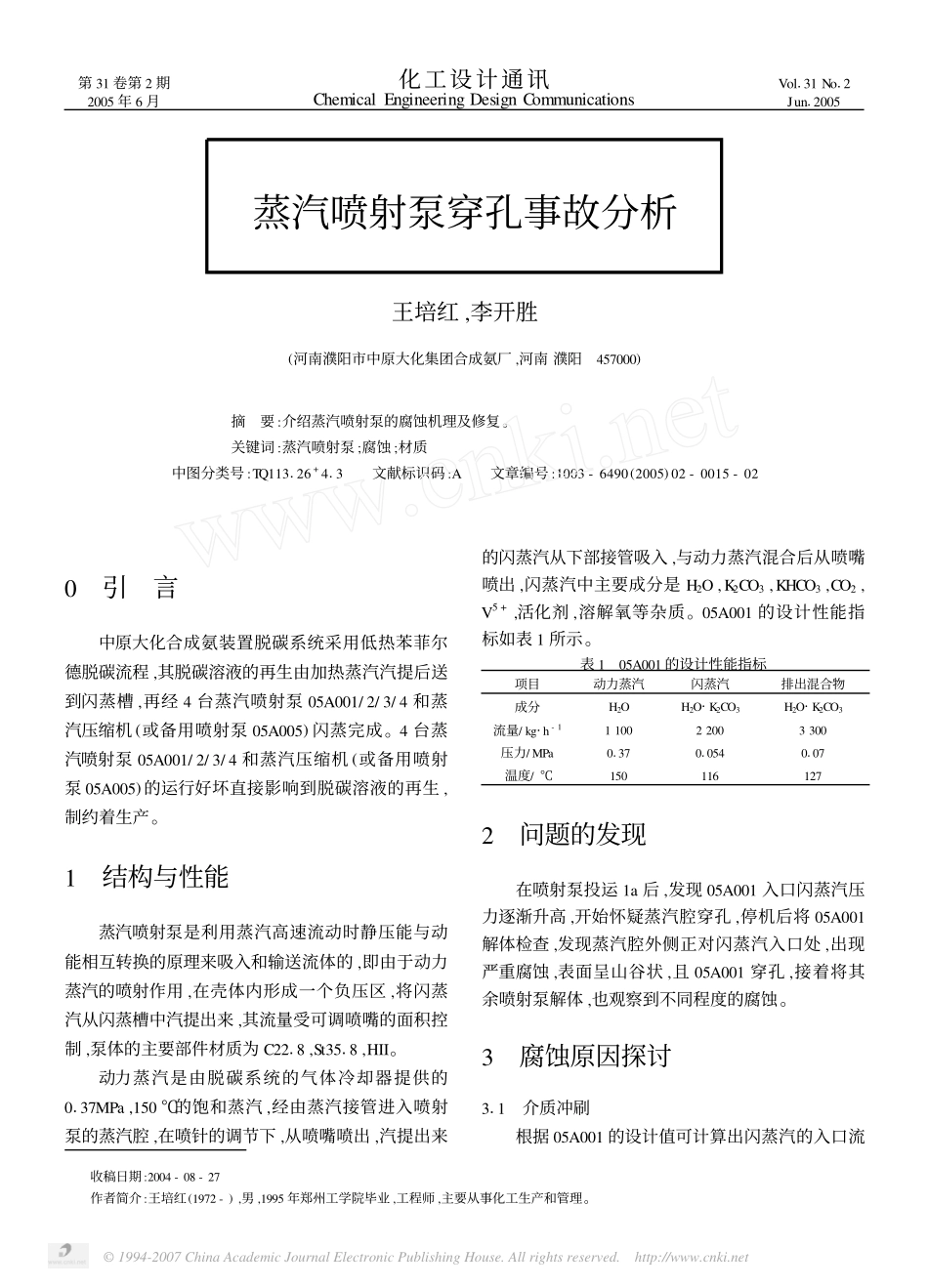

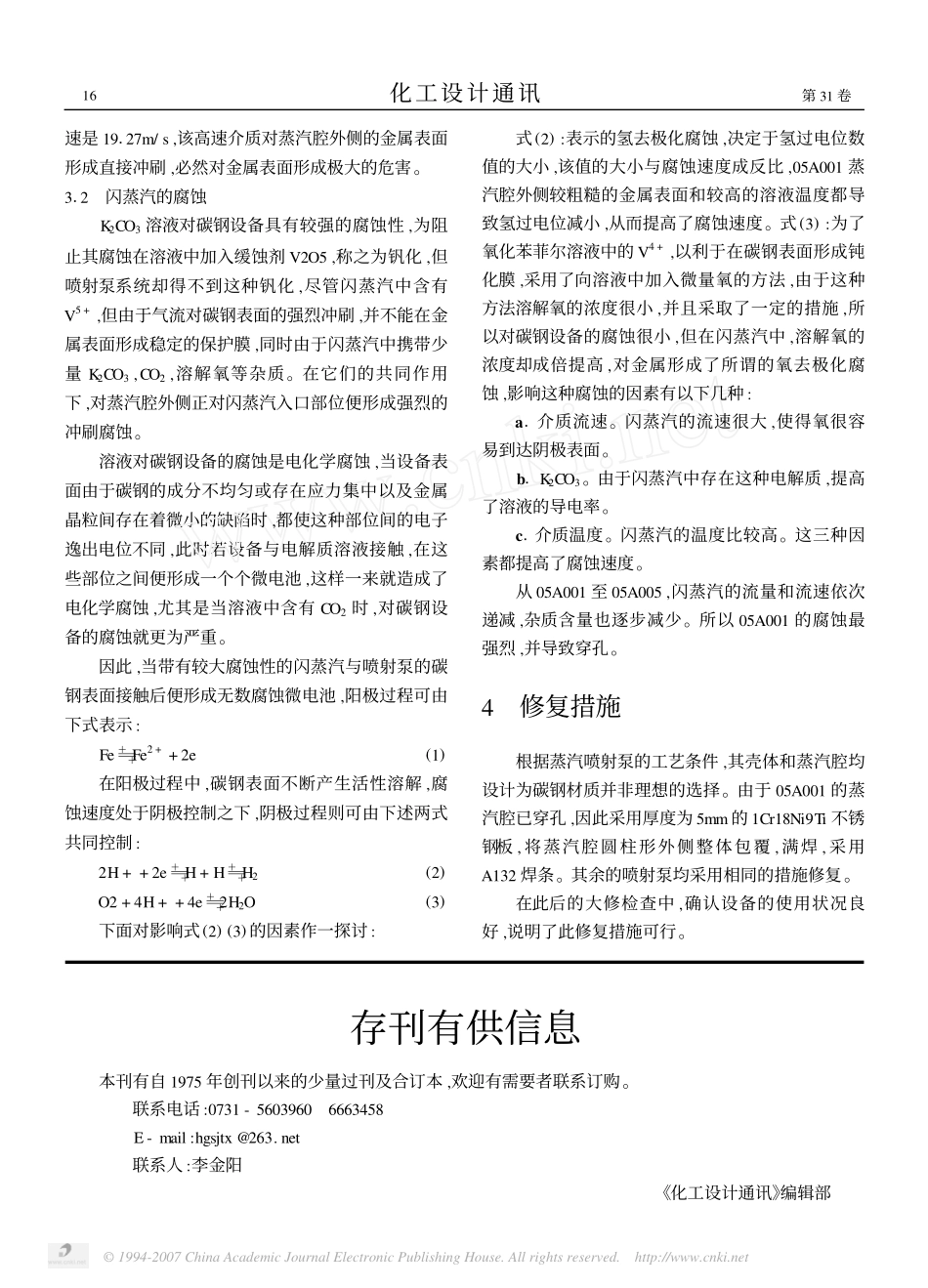

蒸汽喷射泵穿孔事故分析收稿日期:2004-08-27作者简介:王培红(1972-),男,1995年郑州工学院毕业,工程师,主要从事化工生产和管理。王培红,李开胜(河南濮阳市中原大化集团合成氨厂,河南濮阳457000)摘要:介绍蒸汽喷射泵的腐蚀机理及修复。关键词:蒸汽喷射泵;腐蚀;材质中图分类号:TQ113126+413文献标识码:A文章编号:1003-6490(2005)02-0015-020引言中原大化合成氨装置脱碳系统采用低热苯菲尔德脱碳流程,其脱碳溶液的再生由加热蒸汽汽提后送到闪蒸槽,再经4台蒸汽喷射泵05A001/2/3/4和蒸汽压缩机(或备用喷射泵05A005)闪蒸完成。4台蒸汽喷射泵05A001/2/3/4和蒸汽压缩机(或备用喷射泵05A005)的运行好坏直接影响到脱碳溶液的再生,制约着生产。1结构与性能蒸汽喷射泵是利用蒸汽高速流动时静压能与动能相互转换的原理来吸入和输送流体的,即由于动力蒸汽的喷射作用,在壳体内形成一个负压区,将闪蒸汽从闪蒸槽中汽提出来,其流量受可调喷嘴的面积控制,泵体的主要部件材质为C2218,St3518,HII。动力蒸汽是由脱碳系统的气体冷却器提供的0137MPa,150℃的饱和蒸汽,经由蒸汽接管进入喷射泵的蒸汽腔,在喷针的调节下,从喷嘴喷出,汽提出来的闪蒸汽从下部接管吸入,与动力蒸汽混合后从喷嘴喷出,闪蒸汽中主要成分是H2O,K2CO3,KHCO3,CO2,V5+,活化剂,溶解氧等杂质。05A001的设计性能指标如表1所示。表105A001的设计性能指标项目动力蒸汽闪蒸汽排出混合物成分H2OH2O·K2CO3H2O·K2CO3流量/kg·h-1110022003300压力/MPa0137010540107温度/℃1501161272问题的发现在喷射泵投运1a后,发现05A001入口闪蒸汽压力逐渐升高,开始怀疑蒸汽腔穿孔,停机后将05A001解体检查,发现蒸汽腔外侧正对闪蒸汽入口处,出现严重腐蚀,表面呈山谷状,且05A001穿孔,接着将其余喷射泵解体,也观察到不同程度的腐蚀。3腐蚀原因探讨311介质冲刷根据05A001的设计值可计算出闪蒸汽的入口流第31卷第2期2005年6月化工设计通讯ChemicalEngineeringDesignCommunicationsVol131No12Jun12005©1994-2007ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.net速是19127m/s,该高速介质对蒸汽腔外侧的金属表面形成直接冲刷,必然对金属表面形成极大的危害。312闪蒸汽的腐蚀K2CO3溶液对碳钢设备具有较强的腐蚀性,为阻止其腐蚀在溶液中加入缓蚀剂V2O5,称之为钒化,但喷射泵系统却得不到这种钒化,尽管闪蒸汽中含有V5+,但由于气流对碳钢表面的强烈冲刷,并不能在金属表面形成稳定的保护膜,同时由于闪蒸汽中携带少量K2CO3,CO2,溶解氧等杂质。在它们的共同作用下,对蒸汽腔外侧正对闪蒸汽入口部位便形成强烈的冲刷腐蚀。溶液对碳钢设备的腐蚀是电化学腐蚀,当设备表面由于碳钢的成分不均匀或存在应力集中以及金属晶粒间存在着微小的缺陷时,都使这种部位间的电子逸出电位不同,此时若设备与电解质溶液接触,在这些部位之间便形成一个个微电池,这样一来就造成了电化学腐蚀,尤其是当溶液中含有CO2时,对碳钢设备的腐蚀就更为严重。因此,当带有较大腐蚀性的闪蒸汽与喷射泵的碳钢表面接触后便形成无数腐蚀微电池,阳极过程可由下式表示:FeεFe2++2e(1)在阳极过程中,碳钢表面不断产生活性溶解,腐蚀速度处于阴极控制之下,阴极过程则可由下述两式共同控制:2H++2eεH+HεH2(2)O2+4H++4eε2H2O(3)下面对影响式(2)(3)的因素作一探讨:式(2):表示的氢去极化腐蚀,决定于氢过电位数值的大小,该值的大小与腐蚀速度成反比,05A001蒸汽腔外侧较粗糙的金属表面和较高的溶液温度都导致氢过电位减小,从而提高了腐蚀速度。式(3):为了氧化苯菲尔溶液中的V4+,以利于在碳钢表面形成钝化膜,采用了向溶液中加入微量氧的方法,由于这种方法溶解氧的浓度很小,并且采取了一定的措施,所以对碳钢设备的腐蚀很小,但在闪蒸汽中,溶解氧的浓度却成倍提高,对金属形成了所谓的氧去极化腐蚀,影响这种腐蚀的因素有以下几种:a1介质流速。闪蒸汽的流速很大,使得氧很容易到达阴极表面。b1K2CO3。由于闪蒸汽中存在这种电解质,提高了溶液的导电率。c1介质温度。闪蒸汽的温度比较高。这三种因素都提高了腐蚀速度。从05A001至05A005,闪蒸汽的流量和流速依次递减,杂质含量也逐步减少。所以05A001的...
