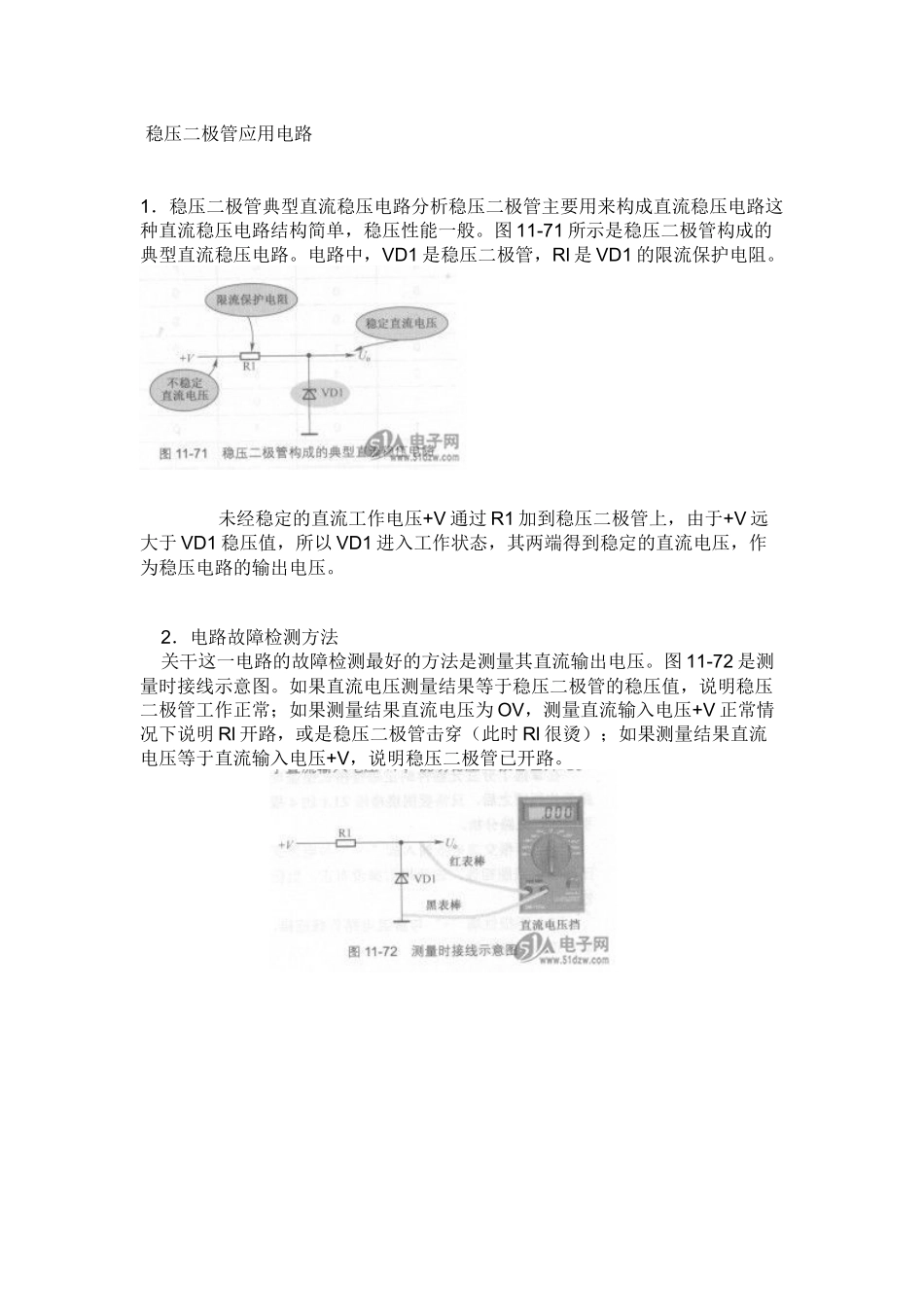

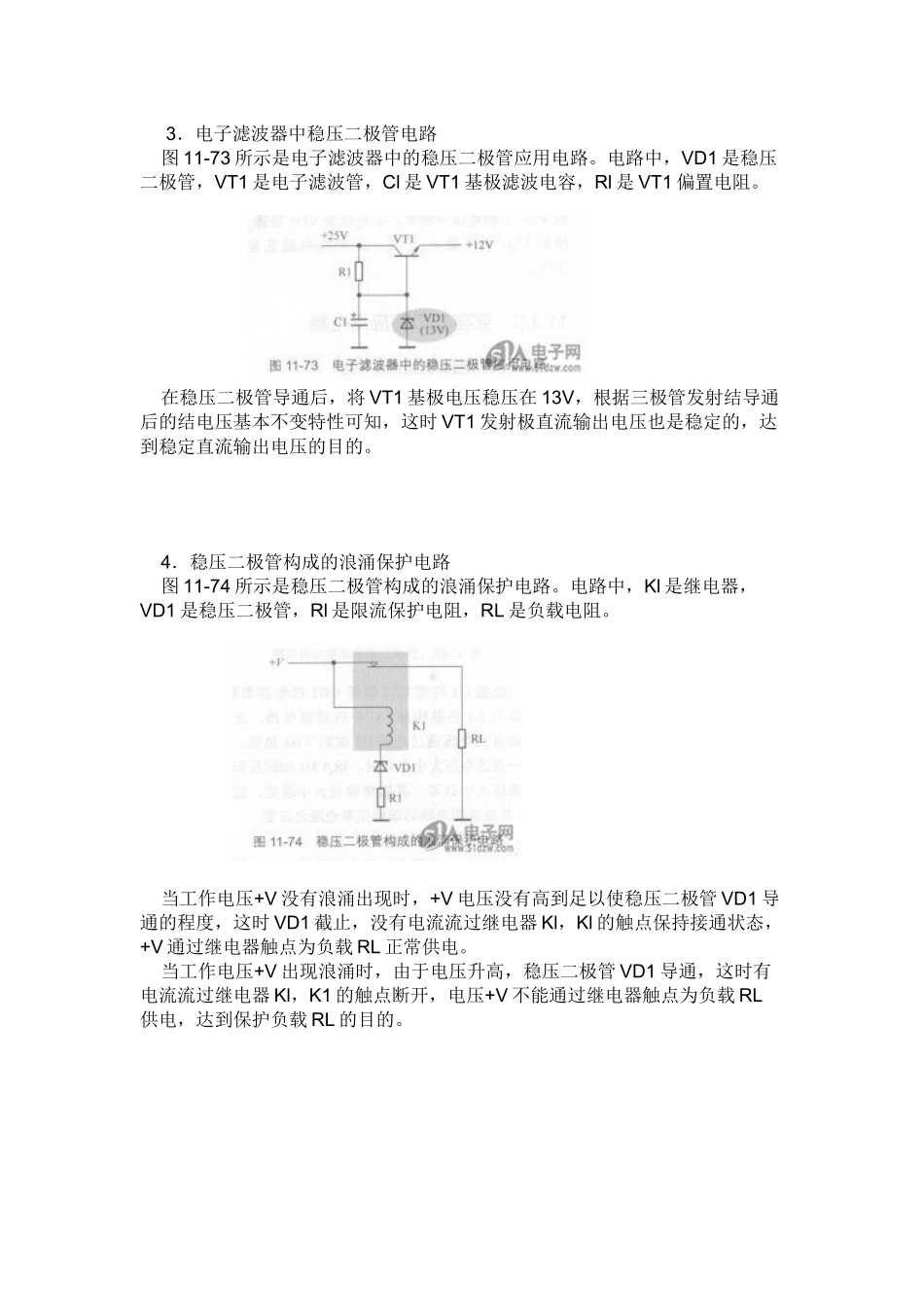

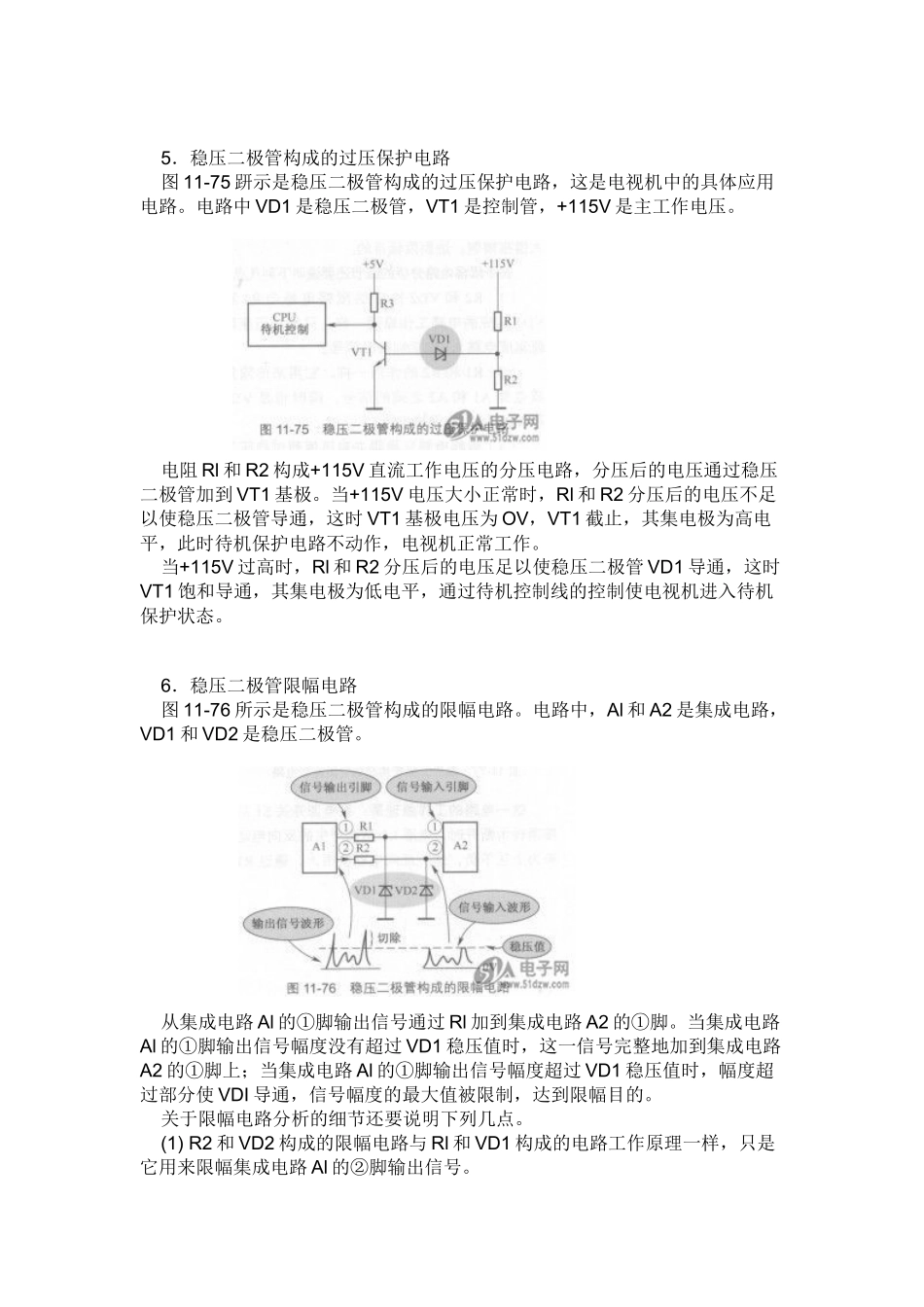

稳压二极管应用电路1．稳压二极管典型直流稳压电路分析稳压二极管主要用来构成直流稳压电路这种直流稳压电路结构简单，稳压性能一般。图11-71所示是稳压二极管构成的典型直流稳压电路。电路中，VD1是稳压二极管，Rl是VD1的限流保护电阻。未经稳定的直流工作电压+V通过R1加到稳压二极管上，由于+V远大于VD1稳压值，所以VD1进入工作状态，其两端得到稳定的直流电压，作为稳压电路的输出电压。2．电路故障检测方法关干这一电路的故障检测最好的方法是测量其直流输出电压。图11-72是测量时接线示意图。如果直流电压测量结果等于稳压二极管的稳压值，说明稳压二极管工作正常；如果测量结果直流电压为OV，测量直流输入电压+V正常情况下说明Rl开路，或是稳压二极管击穿（此时Rl很烫）；如果测量结果直流电压等于直流输入电压+V，说明稳压二极管已开路。3．电子滤波器中稳压二极管电路图11-73所示是电子滤波器中的稳压二极管应用电路。电路中，VD1是稳压二极管，VT1是电子滤波管，Cl是VT1基极滤波电容，Rl是VT1偏置电阻。在稳压二极管导通后，将VT1基极电压稳压在13V，根据三极管发射结导通后的结电压基本不变特性可知，这时VT1发射极直流输出电压也是稳定的，达到稳定直流输出电压的目的。4．稳压二极管构成的浪涌保护电路图11-74所示是稳压二极管构成的浪涌保护电路。电路中，Kl是继电器，VD1是稳压二极管，Rl是限流保护电阻，RL是负载电阻。当工作电压+V没有浪涌出现时，+V电压没有高到足以使稳压二极管VD1导通的程度，这时VD1截止，没有电流流过继电器Kl，Kl的触点保持接通状态，+V通过继电器触点为负载RL正常供电。当工作电压+V出现浪涌时，由于电压升高，稳压二极管VD1导通，这时有电流流过继电器Kl，K1的触点断开，电压+V不能通过继电器触点为负载RL供电，达到保护负载RL的目的。5．稳压二极管构成的过压保护电路图11-75趼示是稳压二极管构成的过压保护电路，这是电视机中的具体应用电路。电路中VD1是稳压二极管，VT1是控制管，+115V是主工作电压。电阻Rl和R2构成+115V直流工作电压的分压电路，分压后的电压通过稳压二极管加到VT1基极。当+115V电压大小正常时，Rl和R2分压后的电压不足以使稳压二极管导通，这时VT1基极电压为OV，VT1截止，其集电极为高电平，此时待机保护电路不动作，电视机正常工作。当+115V过高时，Rl和R2分压后的电压足以使稳压二极管VD1导通，这时VT1饱和导通，其集电极为低电平，通过待机控制线的控制使电视机进入待机保护状态。6．稳压二极管限幅电路图11-76所示是稳压二极管构成的限幅电路。电路中，Al和A2是集成电路，VD1和VD2是稳压二极管。从集成电路Al的①脚输出信号通过Rl加到集成电路A2的①脚。当集成电路Al的①脚输出信号幅度没有超过VD1稳压值时，这一信号完整地加到集成电路A2的①脚上；当集成电路Al的①脚输出信号幅度超过VD1稳压值时，幅度超过部分使VDI导通，信号幅度的最大值被限制，达到限幅目的。关于限幅电路分析的细节还要说明下列几点。(1)R2和VD2构成的限幅电路与Rl和VD1构成的电路工作原理一样，只是它用来限幅集成电路Al的②脚输出信号。(2)RI和R2的作用一样，它用来传输集成电路Al和A2之间的信号，同时也是VD1和VD2的限流保护电阻。(3)限幅电路只是限去电压值超过稳压二极管稳压值的部分，对于信号电压幅度小于稳压二极管稳压值的部分无限幅作用。7．稳压二极管构成的电弧抑制电路图11-77所示是稳压二极管构成的电弧抑制电路，这种电路通常用于一些功率较大的电磁吸铁控制电路中。电路中，VD1是稳压二极管，Ll是电感，Rl是限流保护电阻，Sl是电源开关。这一电路的工作原理是：在电源开关Sl从接通转为断开时，电感Ll两端产生的反向电动势为上正卞负，这一反向电动势很大，通过Rl加到了稳压二极管VD1两端，使之导通，这样、将反向电动势能量释放，D71071D使开关Sl上不会产生很大的电动势，从而不能产生电弧，达到了消弧目的。电源开关Sl正常接通时，+V通过Rl加到VD1上的电压不够大，不足以使VD1导通，所以VD1处于截止状态，不影响电路正常工作。
