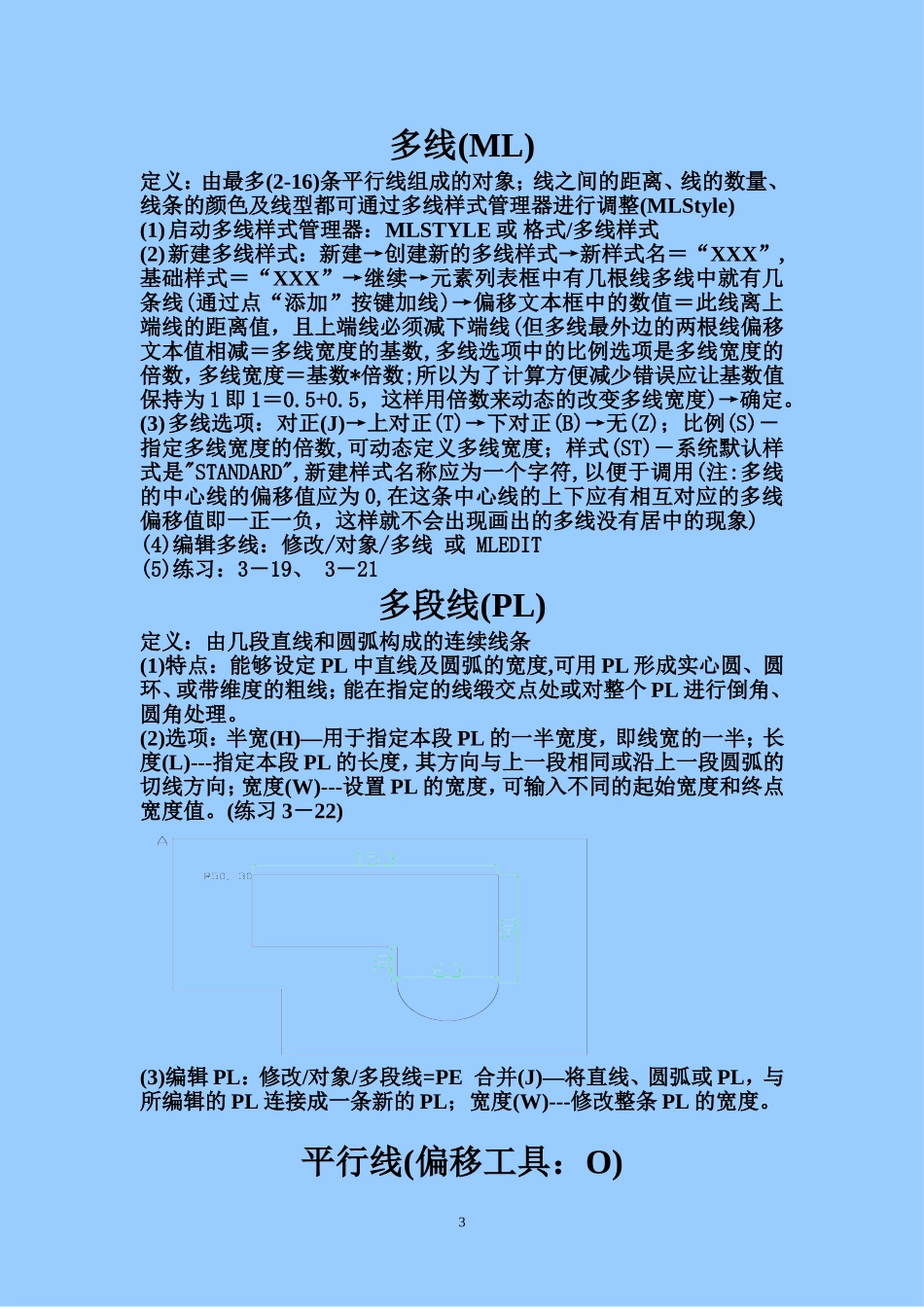

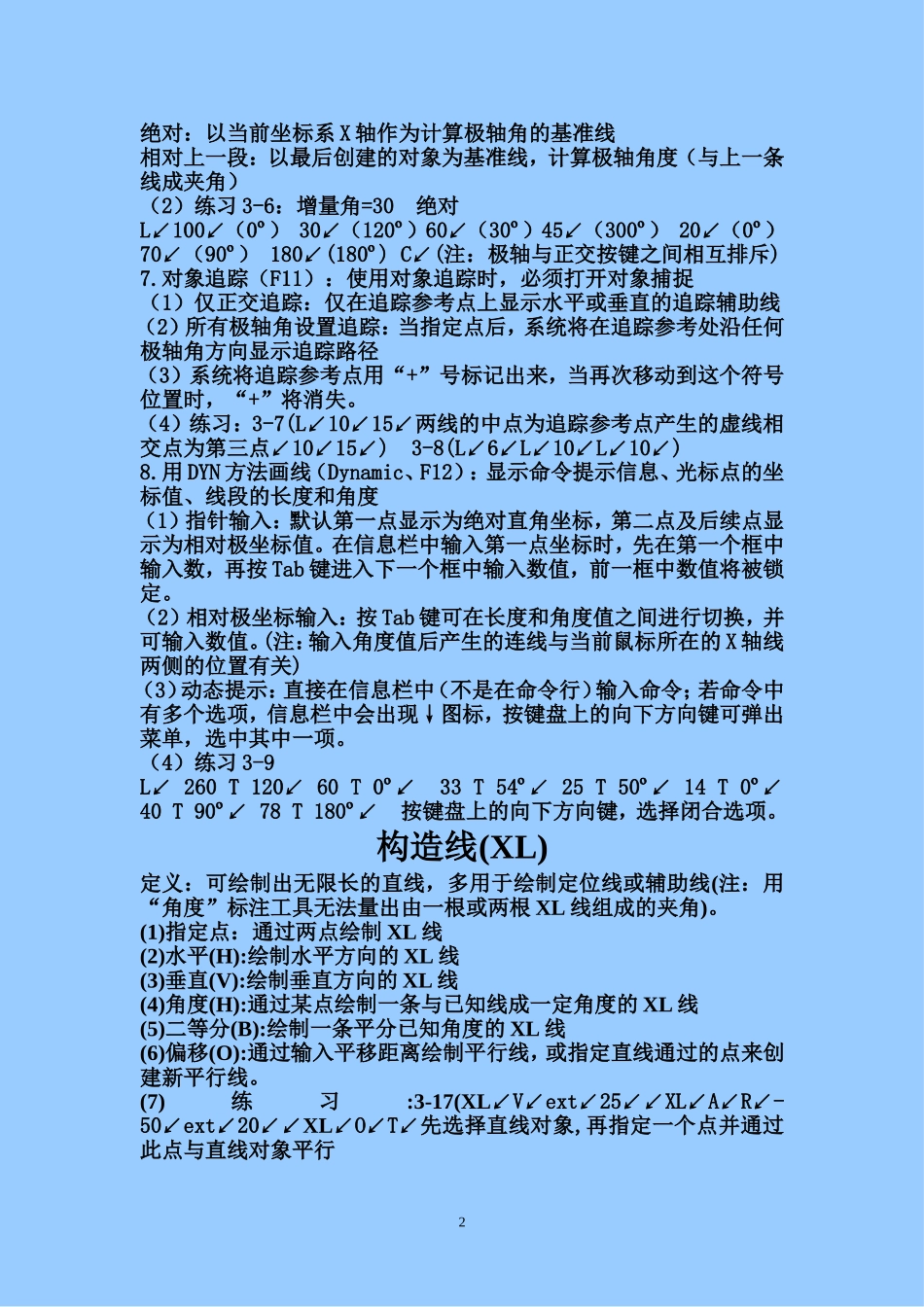

直线及其他线的绘图方法直线(L)1.普通画线:L↙在屏幕上点击两点生成一条直线结束画线:按空格键或右击鼠标2.精确画线:先确认第一点→再用鼠标确定方向→再输入长度数值→双击空格键结束画线。(小练习:画10000长的线来打破A3纸限制)3.用正交画线:F8按键切换正交4.输入点的坐标画线(1)绝对直角坐标:X,Y如-50,20(2)绝对极坐标:r<α如60<120º(r表示点到原点的距离,α表示极轴方向与X轴之间的夹角,从X轴逆时针旋转为正值,反之为负值。(3)相对直角坐标、相对极坐标:@X,Y@r<α(4)练习:3-2L↙150,200↙向右移动光标:40↙向下移动光标:36↙向右移动光标:46↙@60,30↙向上移动光标:25↙@30<120↙向左移动光标:131↙C↙5.使用对象捕捉精确画线(1)三种调用对象捕捉功能的方法:F3右击工具栏启用“对象捕捉”工具按住shift键+单击鼠标右键(比如两点之间的中点MP2)(2)练习:3-4L↙int↙tan↙(画第一条线,从A点到圆的一个切点)L↙qua↙per↙(画第二条线,从圆的一个象限点C垂直于AB线)L↙mid↙ext↙25↙(画第三条线,从EF线中点开始画线,到G点向上的延伸点,延伸距离是25)L↙fro↙int↙@-5,-8↙par↙13↙par↙17↙par↙13↙C↙(以I点为参照点,生成一条与IG线相平行的线,再生成一条与AI线平行的线)6.结合极轴追踪的方法画线(F10)(1)极轴追踪(F10):系统按照设定的角度值在追踪方向上显示一条追踪辅助线。增量角:极轴角变化的增量值,也可输入新的增量值附加角:通过该选项添加其他的追踪角度,但不是成倍数的增量值1绝对:以当前坐标系X轴作为计算极轴角的基准线相对上一段:以最后创建的对象为基准线,计算极轴角度(与上一条线成夹角)(2)练习3-6:增量角=30绝对L↙100↙(0º)30↙(120º)60↙(30º)45↙(300º)20↙(0º)70↙(90º)180↙(180º)C↙(注:极轴与正交按键之间相互排斥)7.对象追踪(F11):使用对象追踪时,必须打开对象捕捉(1)仅正交追踪:仅在追踪参考点上显示水平或垂直的追踪辅助线(2)所有极轴角设置追踪:当指定点后,系统将在追踪参考处沿任何极轴角方向显示追踪路径(3)系统将追踪参考点用“+”号标记出来,当再次移动到这个符号位置时,“+”将消失。(4)练习:3-7(L↙10↙15↙两线的中点为追踪参考点产生的虚线相交点为第三点↙10↙15↙)3-8(L↙6↙L↙10↙L↙10↙)8.用DYN方法画线(Dynamic、F12):显示命令提示信息、光标点的坐标值、线段的长度和角度(1)指针输入:默认第一点显示为绝对直角坐标,第二点及后续点显示为相对极坐标值。在信息栏中输入第一点坐标时,先在第一个框中输入数,再按Tab键进入下一个框中输入数值,前一框中数值将被锁定。(2)相对极坐标输入:按Tab键可在长度和角度值之间进行切换,并可输入数值。(注:输入角度值后产生的连线与当前鼠标所在的X轴线两侧的位置有关)(3)动态提示:直接在信息栏中(不是在命令行)输入命令;若命令中有多个选项,信息栏中会出现↓图标,按键盘上的向下方向键可弹出菜单,选中其中一项。(4)练习3-9L↙260T120↙60T0º↙33T54º↙25T50º↙14T0º↙40T90º↙78T180º↙按键盘上的向下方向键,选择闭合选项。构造线(XL)定义:可绘制出无限长的直线,多用于绘制定位线或辅助线(注:用“角度”标注工具无法量出由一根或两根XL线组成的夹角)。(1)指定点:通过两点绘制XL线(2)水平(H):绘制水平方向的XL线(3)垂直(V):绘制垂直方向的XL线(4)角度(H):通过某点绘制一条与已知线成一定角度的XL线(5)二等分(B):绘制一条平分已知角度的XL线(6)偏移(O):通过输入平移距离绘制平行线,或指定直线通过的点来创建新平行线。(7)练习:3-17(XL↙V↙ext↙25↙↙XL↙A↙R↙-50↙ext↙20↙↙XL↙O↙T↙先选择直线对象,再指定一个点并通过此点与直线对象平行2多线(ML)定义:由最多(2-16)条平行线组成的对象;线之间的距离、线的数量、线条的颜色及线型都可通过多线样式管理器进行调整(MLStyle)(1)启动多线样式管理器:MLSTYLE或格式/多线样式(2)新建多线样式:新建→创建新的多线样式→新样式名=“XXX”,基础样式=“XXX”→继续→元素列表框中有几根线多线中就有几条线(通过点“添加...
