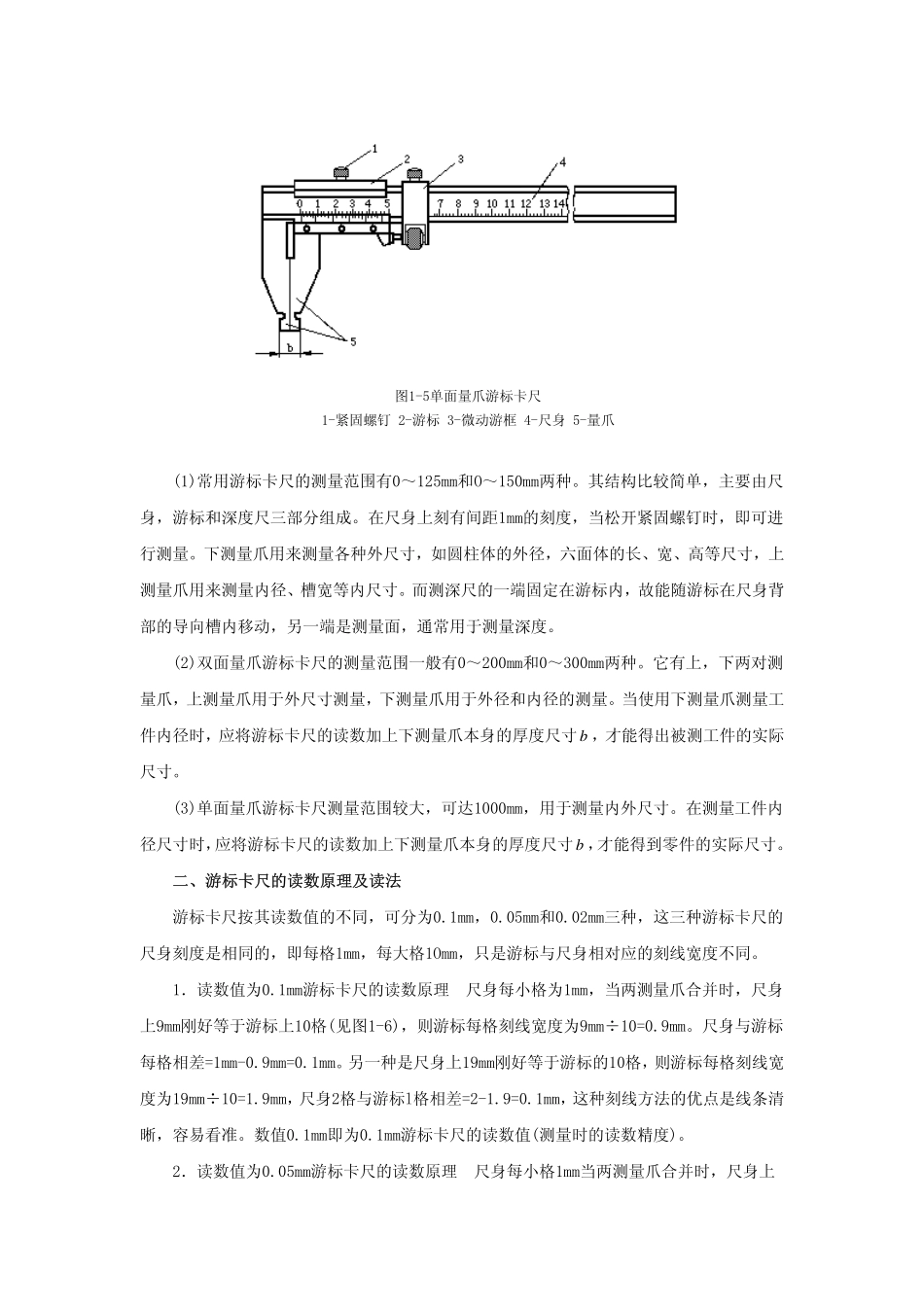

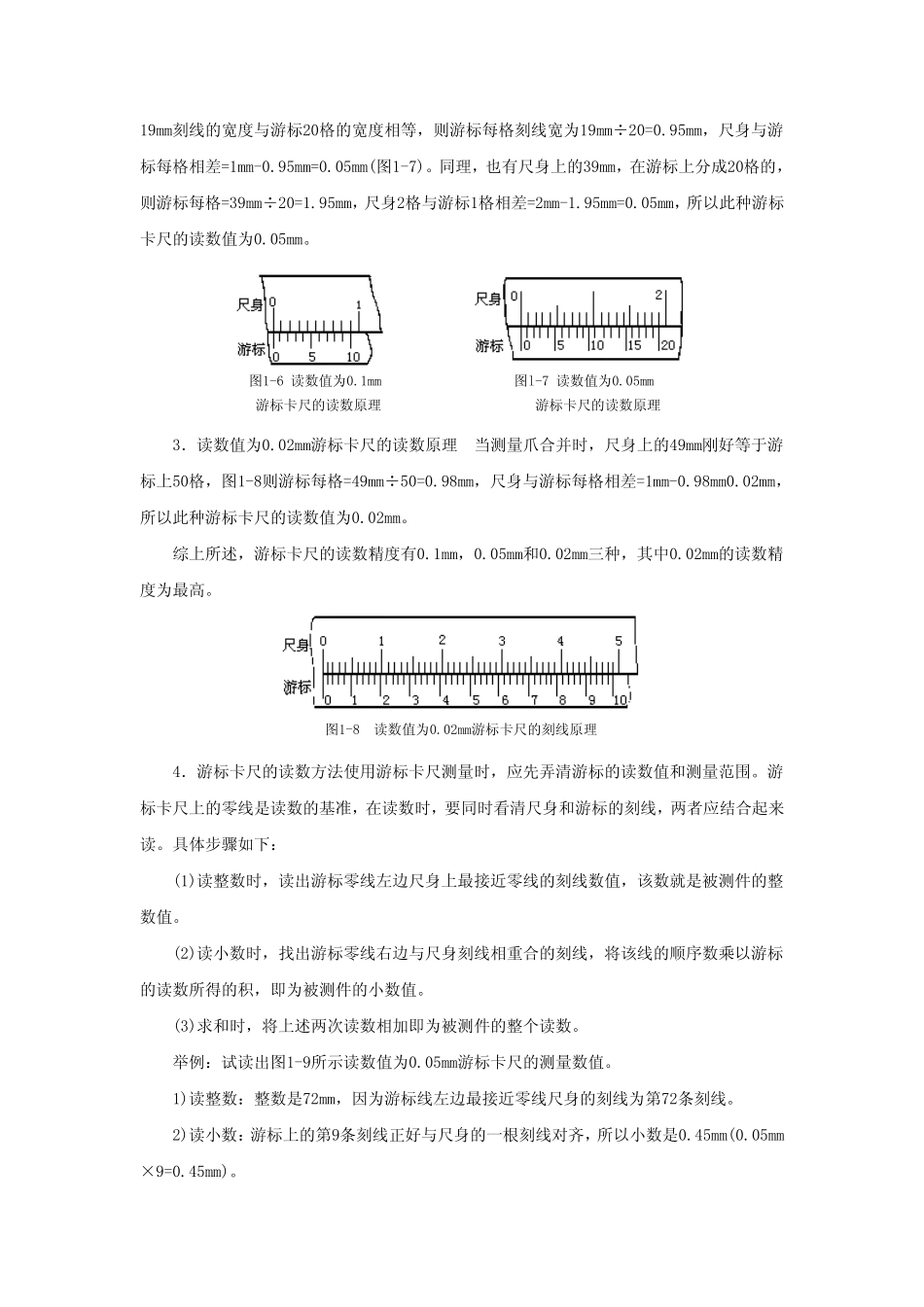

游标卡尺游标卡尺是一种较精密的量具，它利用游标和尺身相互配合进行测量和读数。游标卡尺的优点是结构简单，使用方便，测量范围大，用途广泛，保养方便，可以直接测量出各种工件的内径、外径、中心距、宽度、厚度、深度和孔距等。一、游标卡尺的结构和规格游标卡尺根据其结构的不同一般可分为三用游标卡尺(图1-3)、双面量爪游标卡尺(图1-4)和单面量爪游标卡尺(图1-5)三种形式。图1-3三用游标卡尺1、6-量爪2-紧固螺钉3-游标4-尺身5-深度尺图1-4双面量爪游标卡尺1、9-量爪2-游标紧固螺钉3-微动游框紧固螺钉4-微动游框5-尺身6-螺杆7-螺母8-游标图1-5单面量爪游标卡尺1-紧固螺钉2-游标3-微动游框4-尺身5-量爪(1)常用游标卡尺的测量范围有0～125mm和O～150mm两种。其结构比较简单，主要由尺身，游标和深度尺三部分组成。在尺身上刻有间距1mm的刻度，当松开紧固螺钉时，即可进行测量。下测量爪用来测量各种外尺寸，如圆柱体的外径，六面体的长、宽、高等尺寸，上测量爪用来测量内径、槽宽等内尺寸。而测深尺的一端固定在游标内，故能随游标在尺身背部的导向槽内移动，另一端是测量面，通常用于测量深度。(2)双面量爪游标卡尺的测量范围一般有0～200mm和0～300mm两种。它有上，下两对测量爪，上测量爪用于外尺寸测量，下测量爪用于外径和内径的测量。当使用下测量爪测量工件内径时，应将游标卡尺的读数加上下测量爪本身的厚度尺寸，才能得出被测工件的实际尺寸。b(3)单面量爪游标卡尺测量范围较大，可达1000mm，用于测量内外尺寸。在测量工件内径尺寸时，应将游标卡尺的读数加上下测量爪本身的厚度尺寸b，才能得到零件的实际尺寸。二、游标卡尺的读数原理及读法游标卡尺按其读数值的不同，可分为0.1mm，0.05mm和0.02mm三种，这三种游标卡尺的尺身刻度是相同的，即每格1mm，每大格1Omm，只是游标与尺身相对应的刻线宽度不同。1．读数值为0.1mm游标卡尺的读数原理尺身每小格为1mm，当两测量爪合并时，尺身上9mm刚好等于游标上10格(见图1-6)，则游标每格刻线宽度为9mm÷10=0.9mm。尺身与游标每格相差=1mm-0.9mm=0.1mm。另一种是尺身上19mm刚好等于游标的10格，则游标每格刻线宽度为19mm÷10=1.9mm，尺身2格与游标l格相差=2-1.9=0.1mm，这种刻线方法的优点是线条清晰，容易看准。数值0.1mm即为0.1mm游标卡尺的读数值(测量时的读数精度)。2．读数值为0.05mm游标卡尺的读数原理尺身每小格1mm当两测量爪合并时，尺身上19mm刻线的宽度与游标20格的宽度相等，则游标每格刻线宽为19mm÷20=0.95mm，尺身与游标每格相差=1mm-0.95mm=0.05mm(图1-7)。同理，也有尺身上的39mm，在游标上分成20格的，则游标每格=39mm÷20=1.95mm，尺身2格与游标1格相差=2mm-1.95mm=0.05mm，所以此种游标卡尺的读数值为0.05mm。图1-6读数值为0.1mm图l-7读数值为0.05mm游标卡尺的读数原理游标卡尺的读数原理3．读数值为0.02mm游标卡尺的读数原理当测量爪合并时，尺身上的49mm刚好等于游标上50格，图1-8则游标每格=49mm÷50=0.98mm，尺身与游标每格相差=1mm-0.98mm0.02mm，所以此种游标卡尺的读数值为0.02mm。综上所述，游标卡尺的读数精度有0.1mm，0.05mm和0.02mm三种，其中0.02mm的读数精度为最高。图1-8读数值为0.02mm游标卡尺的刻线原理4．游标卡尺的读数方法使用游标卡尺测量时，应先弄清游标的读数值和测量范围。游标卡尺上的零线是读数的基准，在读数时，要同时看清尺身和游标的刻线，两者应结合起来读。具体步骤如下：(1)读整数时，读出游标零线左边尺身上最接近零线的刻线数值，该数就是被测件的整数值。(2)读小数时，找出游标零线右边与尺身刻线相重合的刻线，将该线的顺序数乘以游标的读数所得的积，即为被测件的小数值。(3)求和时，将上述两次读数相加即为被测件的整个读数。举例：试读出图1-9所示读数值为0.05mm游标卡尺的测量数值。1)读整数：整数是72mm，因为游标线左边最接近零线尺身的刻线为第72条刻线。2)读小数：游标上的第9条刻线正好与尺身的一根刻线对齐，所以小数是0.45mm(0.05mm×9=0.45mm)。图1-9读数值为0.05mm游标卡尺测量数值3)求和：72mm+0.45mm=72.45mm三、游标卡尺的使用和维修1．游标卡尺的...
