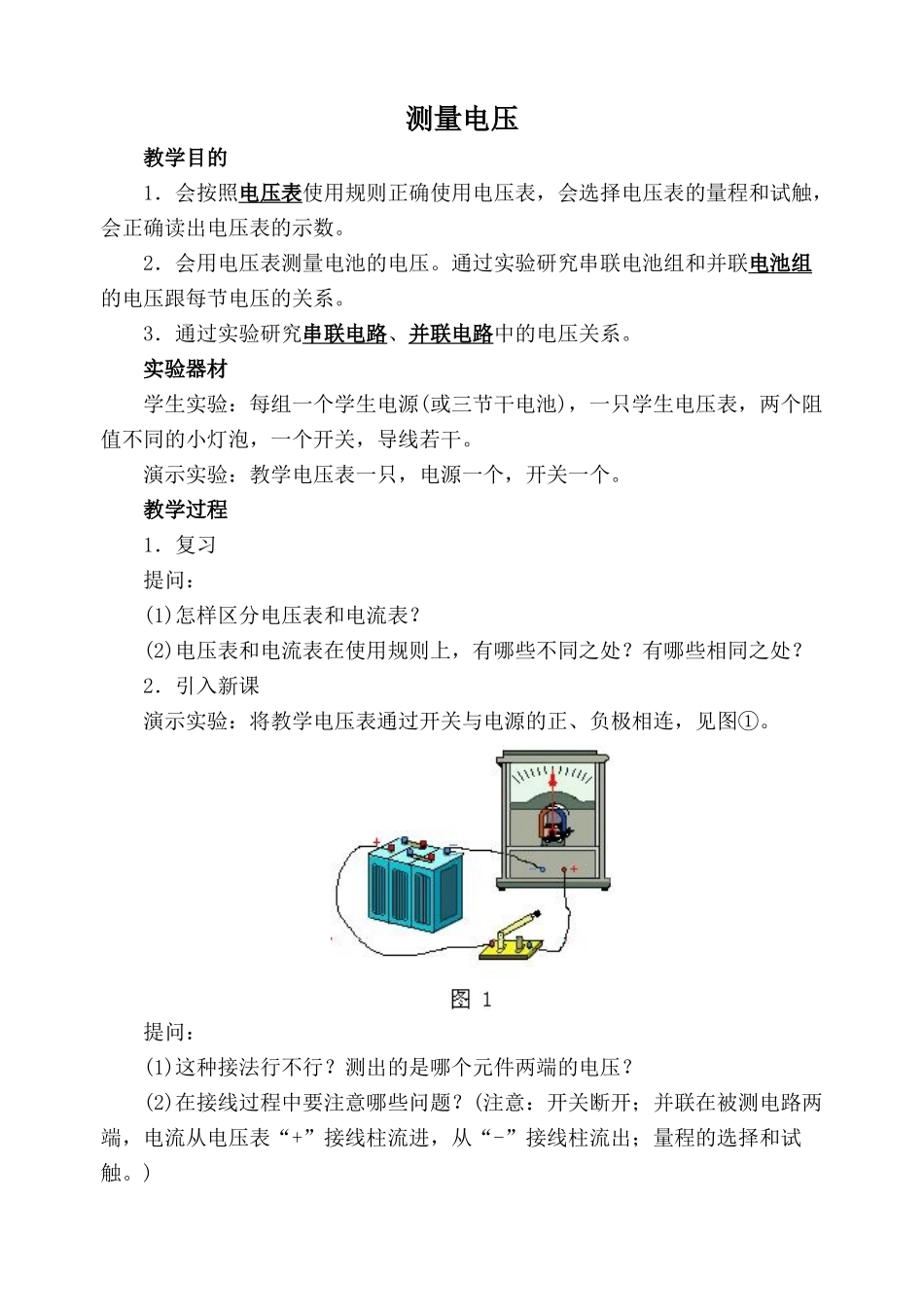

测量电压教学目的1．会按照电压表使用规则正确使用电压表，会选择电压表的量程和试触，会正确读出电压表的示数
2．会用电压表测量电池的电压
通过实验研究串联电池组和并联电池组的电压跟每节电压的关系
3．通过实验研究串联电路、并联电路中的电压关系
实验器材学生实验：每组一个学生电源(或三节干电池)，一只学生电压表，两个阻值不同的小灯泡，一个开关，导线若干
演示实验：教学电压表一只，电源一个，开关一个
教学过程1．复习提问：(1)怎样区分电压表和电流表
(2)电压表和电流表在使用规则上，有哪些不同之处
有哪些相同之处
2．引入新课演示实验：将教学电压表通过开关与电源的正、负极相连，见图①
提问：(1)这种接法行不行
测出的是哪个元件两端的电压
(2)在接线过程中要注意哪些问题
(注意：开关断开；并联在被测电路两端，电流从电压表“+”接线柱流进，从“-”接线柱流出；量程的选择和试触

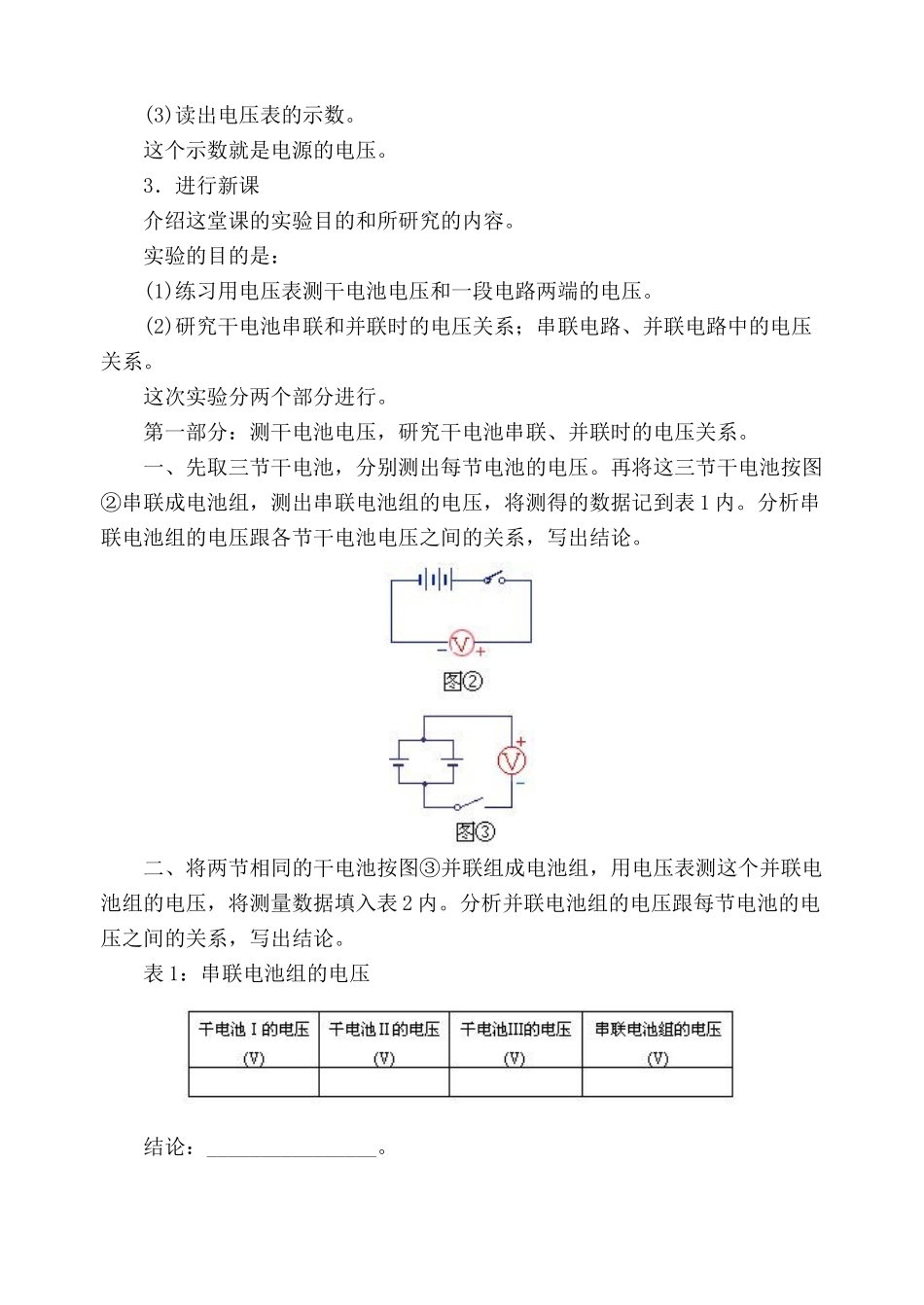

)(3)读出电压表的示数
这个示数就是电源的电压
3．进行新课介绍这堂课的实验目的和所研究的内容
实验的目的是：(1)练习用电压表测干电池电压和一段电路两端的电压
(2)研究干电池串联和并联时的电压关系；串联电路、并联电路中的电压关系
这次实验分两个部分进行
第一部分：测干电池电压，研究干电池串联、并联时的电压关系
一、先取三节干电池，分别测出每节电池的电压
再将这三节干电池按图②串联成电池组，测出串联电池组的电压，将测得的数据记到表1内
分析串联电池组的电压跟各节干电池电压之间的关系，写出结论
二、将两节相同的干电池按图③并联组成电池组，用电压表测这个并联电池组的电压，将测量数据填入表2内
分析并联电池组的电压跟每节电池的电压之间的关系，写出结论
表1：串联电池组的电压结论：________________

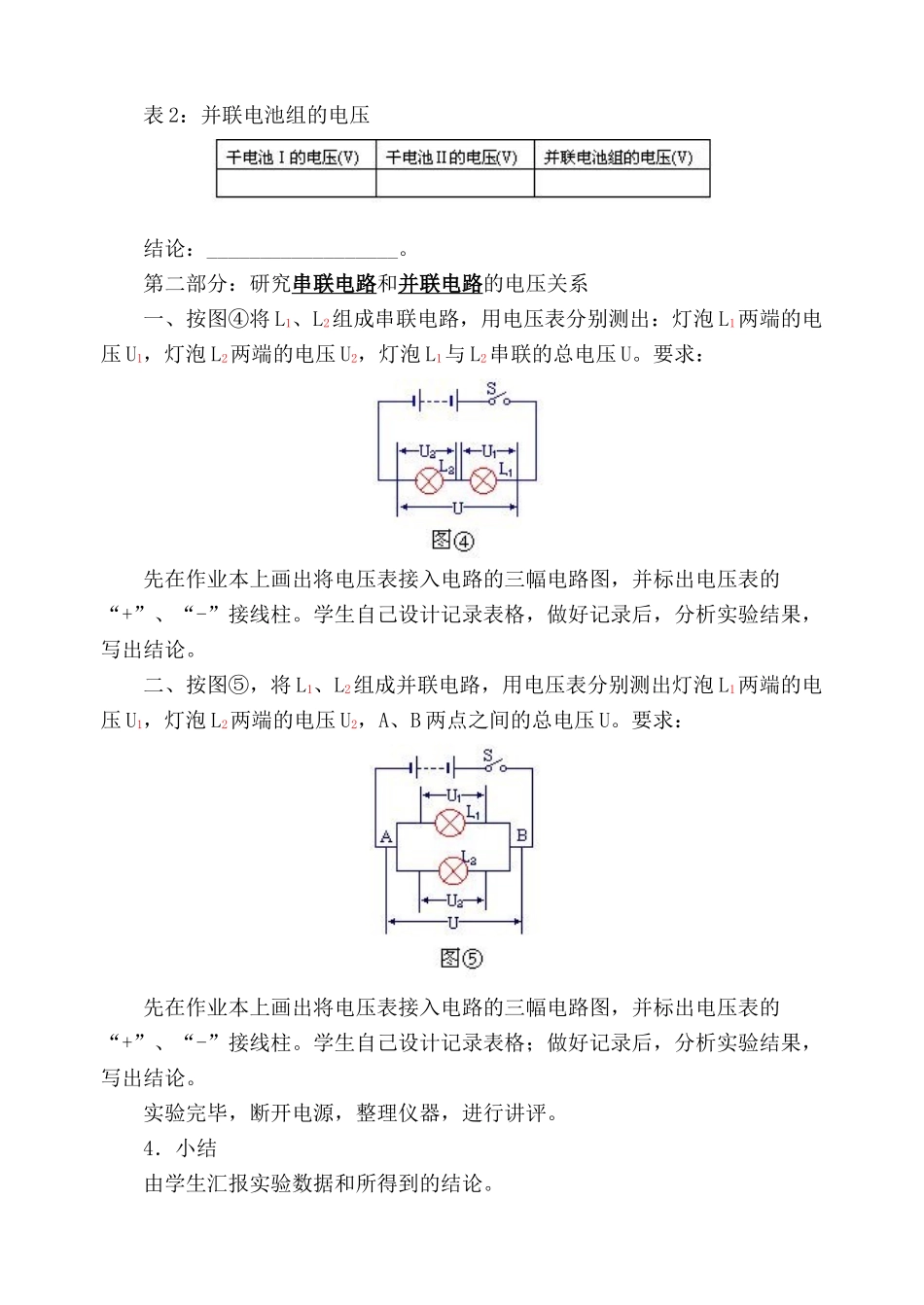

表2：并联电池组的电压结论：__________________
第二部分：研究串联电路和并联电
