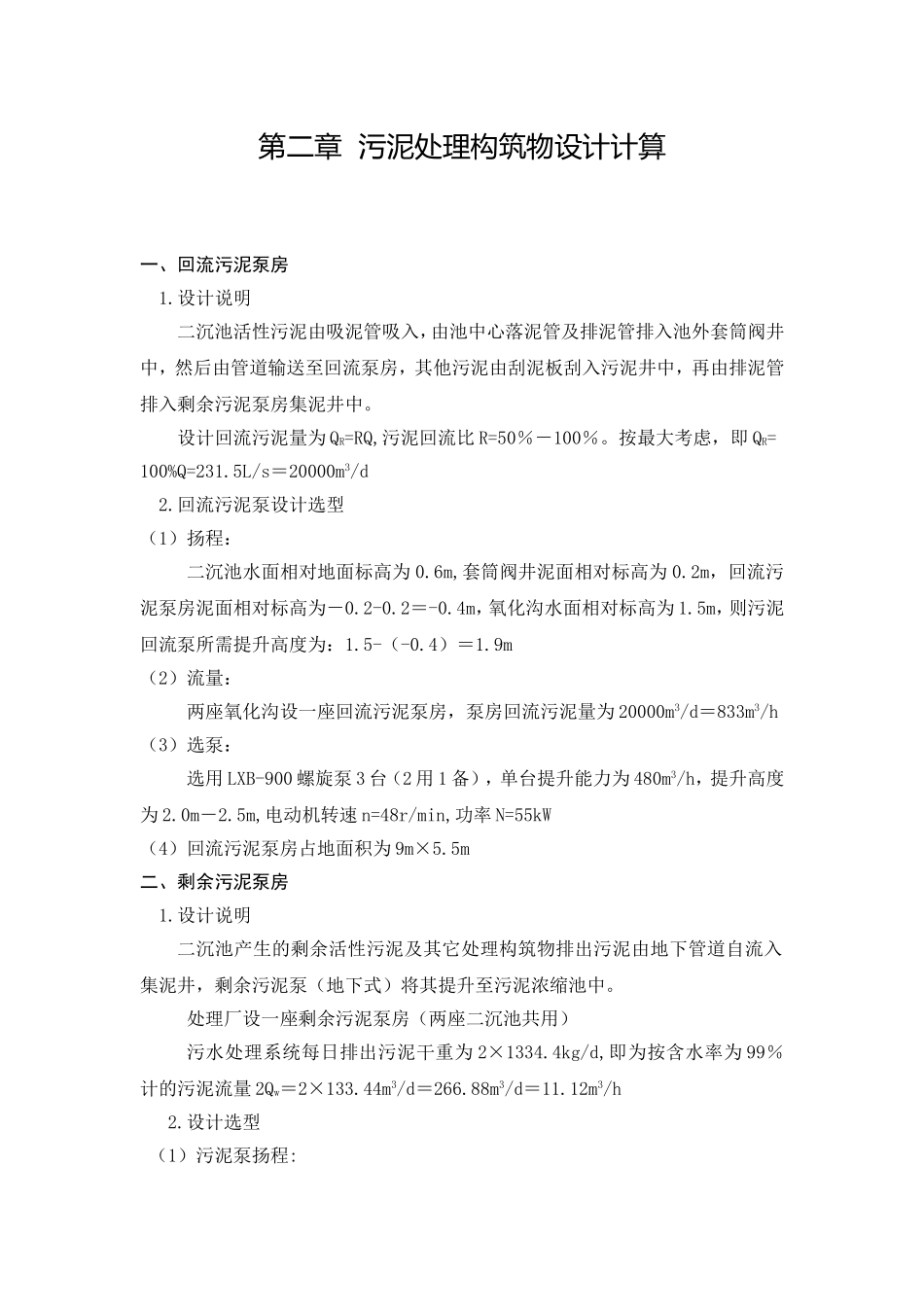

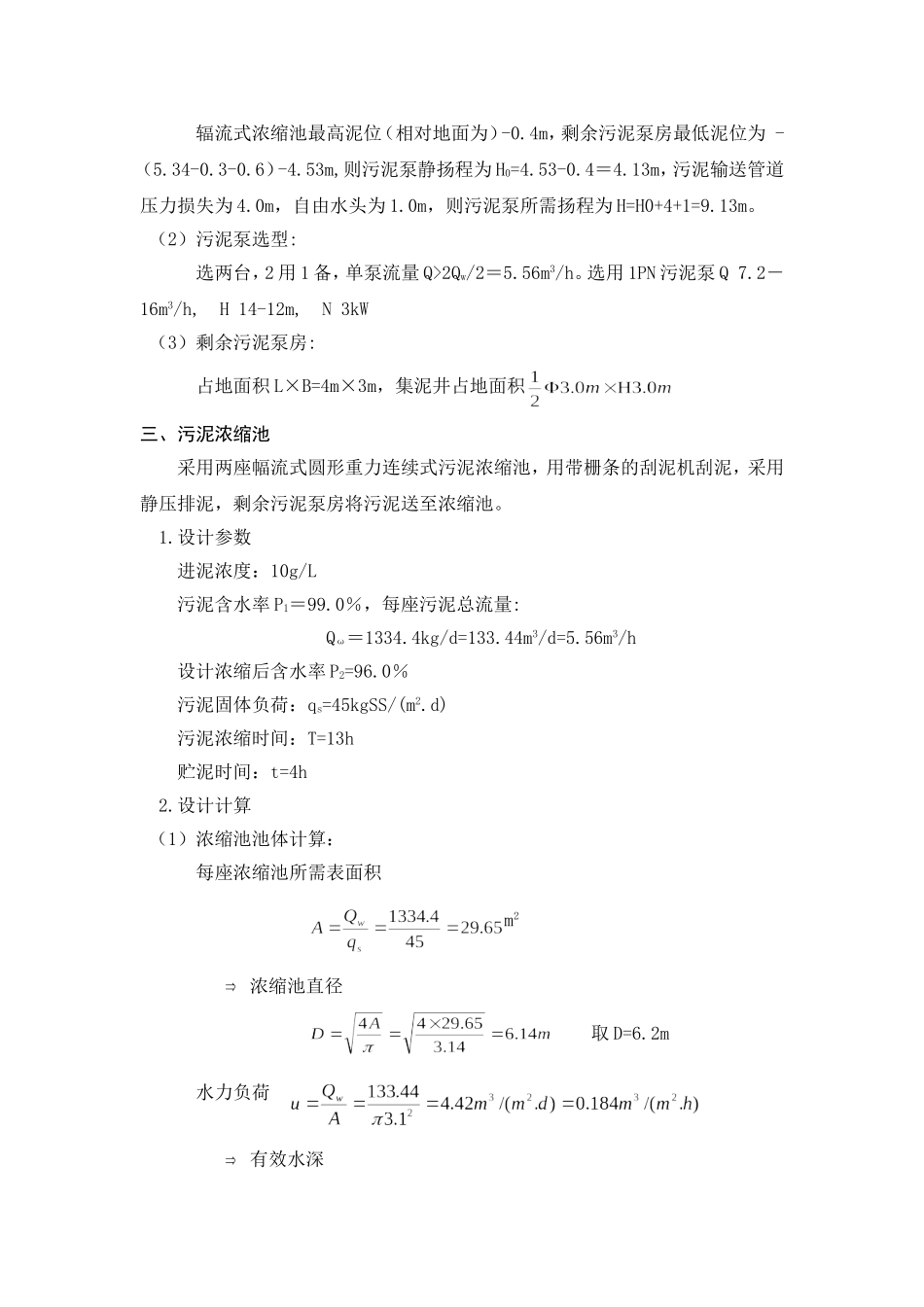

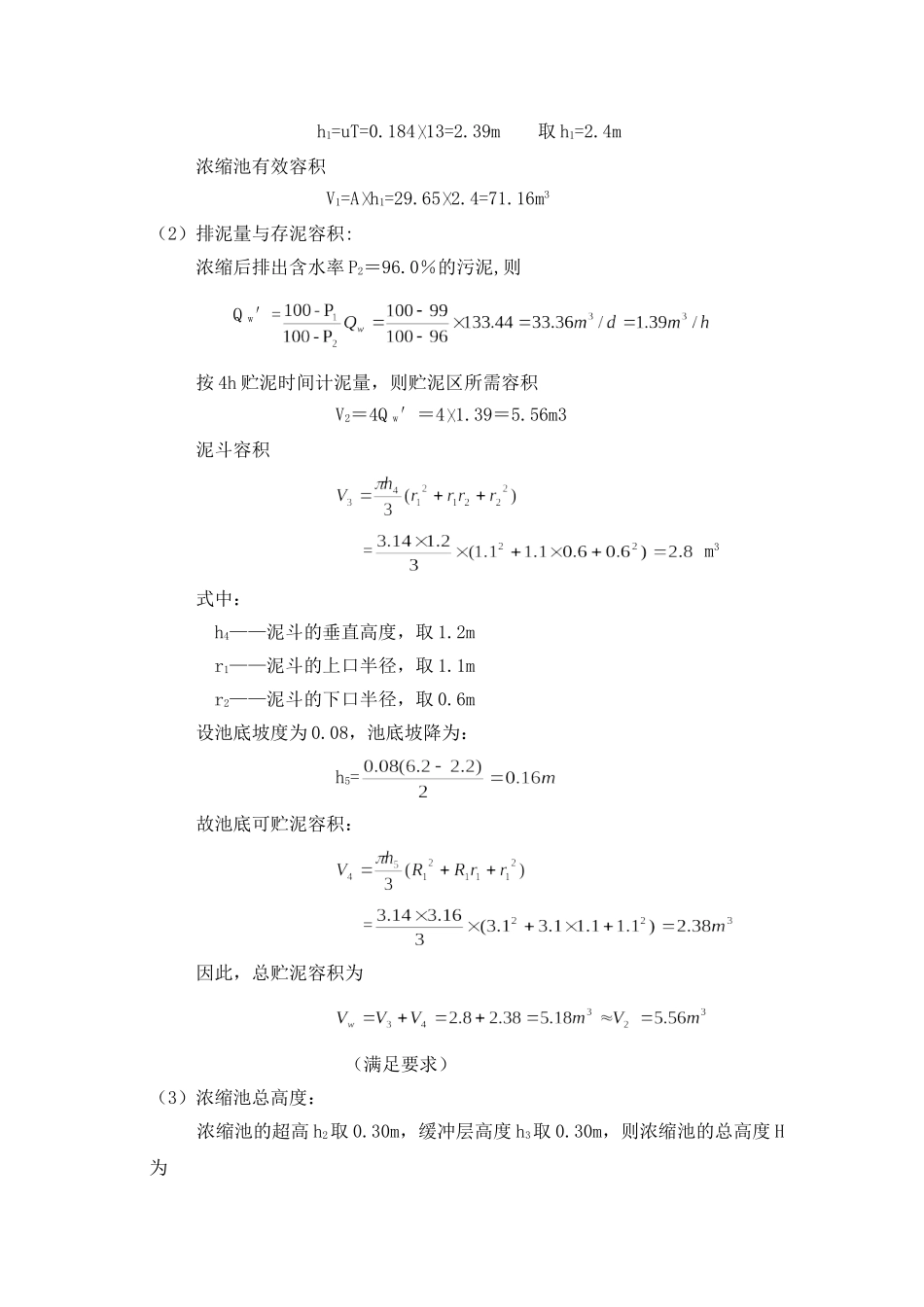

第二章污泥处理构筑物设计计算一、回流污泥泵房1.设计说明二沉池活性污泥由吸泥管吸入，由池中心落泥管及排泥管排入池外套筒阀井中，然后由管道输送至回流泵房，其他污泥由刮泥板刮入污泥井中，再由排泥管排入剩余污泥泵房集泥井中。设计回流污泥量为QR=RQ,污泥回流比R=50％－100％。按最大考虑，即QR=100%Q=231.5L/s＝20000m3/d2.回流污泥泵设计选型（1）扬程：二沉池水面相对地面标高为0.6m,套筒阀井泥面相对标高为0.2m，回流污泥泵房泥面相对标高为－0.2-0.2＝-0.4m，氧化沟水面相对标高为1.5m，则污泥回流泵所需提升高度为：1.5-（-0.4）＝1.9m（2）流量：两座氧化沟设一座回流污泥泵房，泵房回流污泥量为20000m3/d＝833m3/h（3）选泵：选用LXB-900螺旋泵3台（2用1备），单台提升能力为480m3/h，提升高度为2.0m－2.5m,电动机转速n=48r/min,功率N=55kW（4）回流污泥泵房占地面积为9m×5.5m二、剩余污泥泵房1.设计说明二沉池产生的剩余活性污泥及其它处理构筑物排出污泥由地下管道自流入集泥井，剩余污泥泵（地下式）将其提升至污泥浓缩池中。处理厂设一座剩余污泥泵房（两座二沉池共用）污水处理系统每日排出污泥干重为2×1334.4kg/d,即为按含水率为99％计的污泥流量2Qw＝2×133.44m3/d＝266.88m3/d＝11.12m3/h2.设计选型（1）污泥泵扬程:辐流式浓缩池最高泥位（相对地面为）-0.4m，剩余污泥泵房最低泥位为-（5.34-0.3-0.6）-4.53m,则污泥泵静扬程为H0=4.53-0.4＝4.13m，污泥输送管道压力损失为4.0m，自由水头为1.0m，则污泥泵所需扬程为H=H0+4+1=9.13m。（2）污泥泵选型:选两台，2用1备，单泵流量Q>2Qw/2＝5.56m3/h。选用1PN污泥泵Q7.2－16m3/h,H14-12m,N3kW（3）剩余污泥泵房:占地面积L×B=4m×3m，集泥井占地面积三、污泥浓缩池采用两座幅流式圆形重力连续式污泥浓缩池，用带栅条的刮泥机刮泥，采用静压排泥，剩余污泥泵房将污泥送至浓缩池。1.设计参数进泥浓度：10g/L污泥含水率P1＝99.0％，每座污泥总流量:Qω＝1334.4kg/d=133.44m3/d=5.56m3/h设计浓缩后含水率P2=96.0％污泥固体负荷：qs=45kgSS/(m2.d)污泥浓缩时间：T=13h贮泥时间：t=4h2.设计计算（1）浓缩池池体计算：每座浓缩池所需表面积m2浓缩池直径取D=6.2m水力负荷有效水深h1=uT=0.18413=2.39m取h1=2.4m浓缩池有效容积V1=Ah1=29.652.4=71.16m3（2）排泥量与存泥容积:浓缩后排出含水率P2＝96.0％的污泥,则Qw′=按4h贮泥时间计泥量，则贮泥区所需容积V2＝4Qw′＝41.39＝5.56m3泥斗容积=m3式中：h4——泥斗的垂直高度，取1.2mr1——泥斗的上口半径，取1.1mr2——泥斗的下口半径，取0.6m设池底坡度为0.08，池底坡降为：h5=故池底可贮泥容积：=因此，总贮泥容积为（满足要求）（3）浓缩池总高度：浓缩池的超高h2取0.30m，缓冲层高度h3取0.30m，则浓缩池的总高度H为=2.4+0.30+0.30+1.2+0.16=4.36m（4）浓缩池排水量：Q=Qw-Qw′=5.56-1.39=4.17m3/h（5）浓缩池计算草图：四、贮泥池及污泥泵1．设计参数进泥量：经浓缩排出含水率P2＝96%的污泥2Qw′=233.36=66.72m3/d，设贮泥池1座，贮泥时间T＝0.5d=12h2．设计计算池容为V=2Q′wT=66.720.5=33.36m3贮泥池尺寸（将贮泥池设计为正方形）LBH=3.63.63.6m有效容积V=46.66m3浓缩污泥输送至泵房剩余污泥经浓缩处理后用泵输送至处理厂南面的苗圃作肥料之用污泥提升泵泥量Q=66.72m3/d=2.78m3/h扬程H=2.3-(-1.5)+4+1=7.8m选用1PN污泥泵两台，一用一备，单台流量Q7.2～16m3/h,扬程H14～12mH2O,功率N3kW泵房平面尺寸L×B=4m×3m
