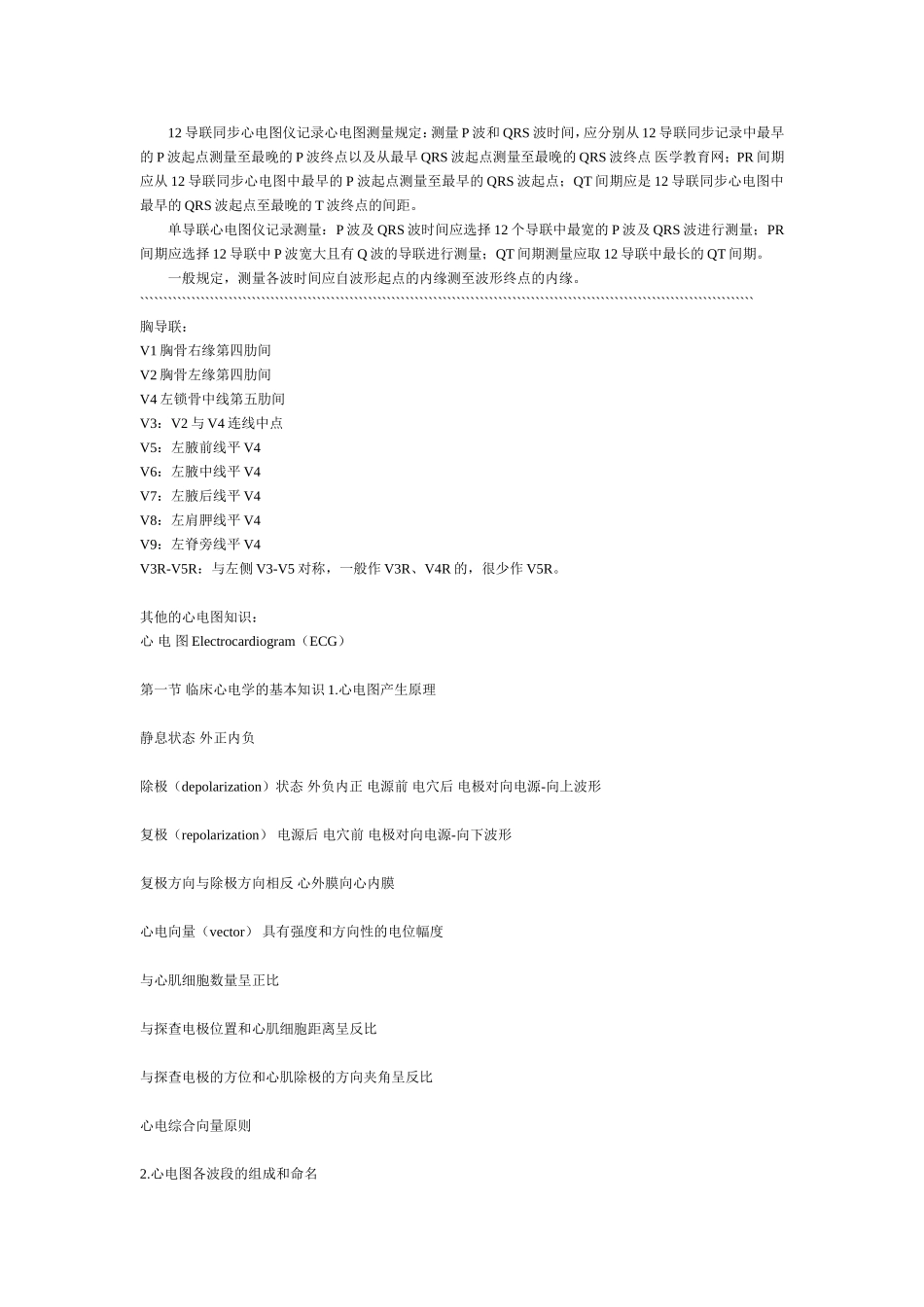

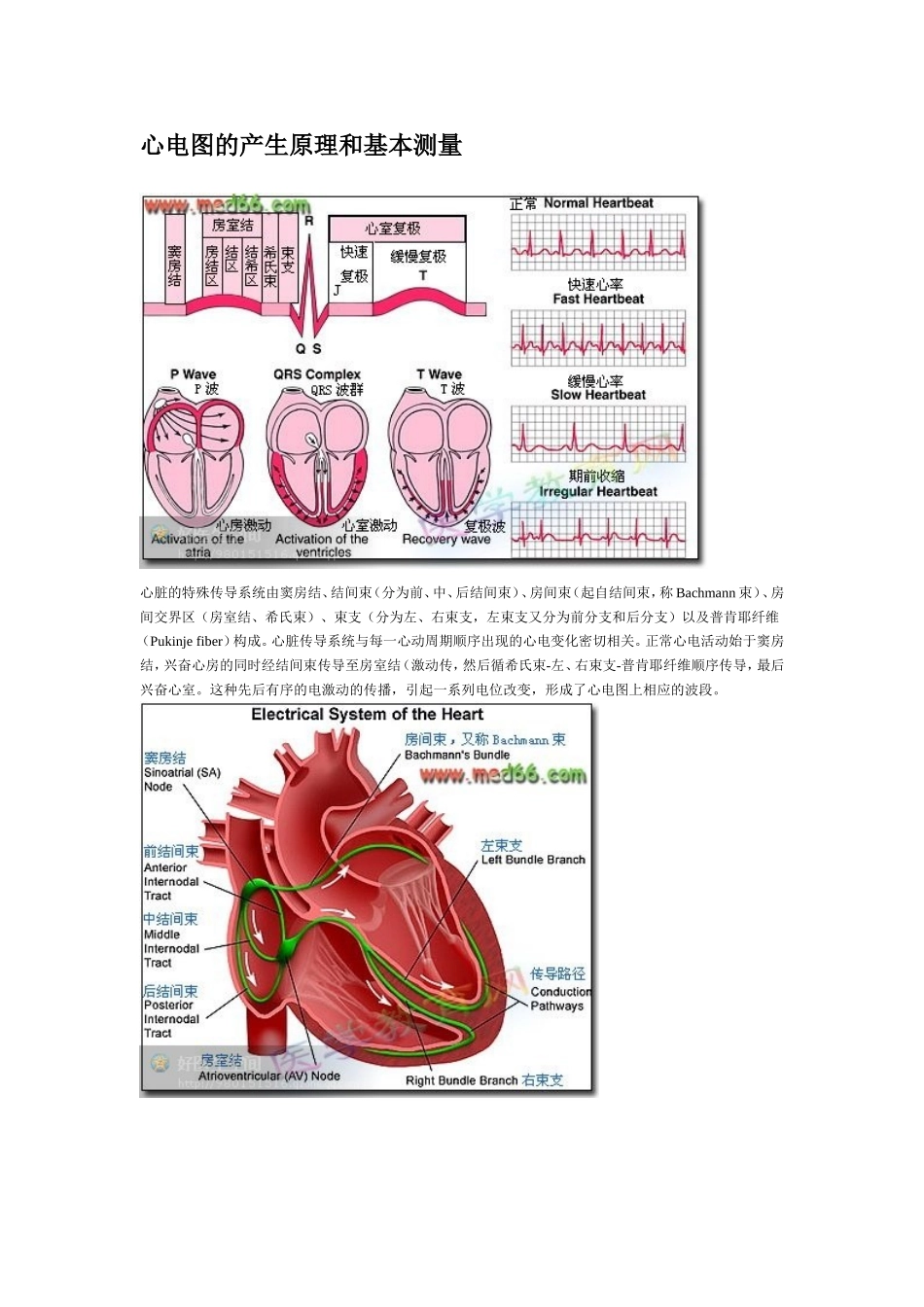

心电图的产生原理和基本测量心脏的特殊传导系统由窦房结、结间束（分为前、中、后结间束）、房间束（起自结间束，称Bachmann束）、房间交界区（房室结、希氏束）、束支（分为左、右束支，左束支又分为前分支和后分支）以及普肯耶纤维（Pukinjefiber）构成。心脏传导系统与每一心动周期顺序出现的心电变化密切相关。正常心电活动始于窦房结，兴奋心房的同时经结间束传导至房室结（激动传，然后循希氏束-左、右束支-普肯耶纤维顺序传导，最后兴奋心室。这种先后有序的电激动的传播，引起一系列电位改变，形成了心电图上相应的波段。一、心率的测量测量心率时，只需测量一个RR（或PP）间期的秒数，然后被60除即可求出。例如RR间距为0.8S，则心率为60/0.8=75次/分。还可采用查表法或使用专门的心率尺直接读出相应的心率数。心律明显不齐时，一般采取数个心动周期的平均数值进行测算。二、各波段振幅的测量P波振幅测量的参考水平应以P波起始前的水平浅为准。测量QRS波群、J点、ST段、T波和U波振幅，统一采用QRS超始部水平作为参考水平。如果QRS起始部为一斜段（例如受心房复极波影响，预激等情况）应以QRS波起点作为测量参考点。，应以参考水平线上缘垂直地测量到波的顶端；测量负向波形的深度时，应以参考水平线下缘垂直地测量到波的底端。三、各波段时间的测量12导联同步心电图仪记录心电图测量规定：测量P波和QRS波时间，应分别从12导联同步记录中最早的P波起点测量至最晚的P波终点以及从最早QRS波起点测量至最晚的QRS波终点医学教育网；PR间期应从12导联同步心电图中最早的P波起点测量至最早的QRS波起点；QT间期应是12导联同步心电图中最早的QRS波起点至最晚的T波终点的间距。单导联心电图仪记录测量：P波及QRS波时间应选择12个导联中最宽的P波及QRS波进行测量；PR间期应选择12导联中P波宽大且有Q波的导联进行测量；QT间期测量应取12导联中最长的QT间期。一般规定，测量各波时间应自波形起点的内缘测至波形终点的内缘。````````````````````````````````````````````````````````````````````````````````````````````````````````````````````````````````````胸导联：V1胸骨右缘第四肋间V2胸骨左缘第四肋间V4左锁骨中线第五肋间V3：V2与V4连线中点V5：左腋前线平V4V6：左腋中线平V4V7：左腋后线平V4V8：左肩胛线平V4V9：左脊旁线平V4V3R-V5R：与左侧V3-V5对称，一般作V3R、V4R的，很少作V5R。其他的心电图知识：心电图Electrocardiogram（ECG）第一节临床心电学的基本知识1.心电图产生原理静息状态外正内负除极（depolarization）状态外负内正电源前电穴后电极对向电源-向上波形复极（repolarization）电源后电穴前电极对向电源-向下波形复极方向与除极方向相反心外膜向心内膜心电向量（vector）具有强度和方向性的电位幅度与心肌细胞数量呈正比与探查电极位置和心肌细胞距离呈反比与探查电极的方位和心肌除极的方向夹角呈反比心电综合向量原则2.心电图各波段的组成和命名P波：心房的除极过程P-R段（P-Q段）：心房复极过程及房室结、希氏束、束支的电活动P-R间期：自心房开始除极至心室开始除极QRS波群及命名：心室除极ST段和T波：心室缓慢和快速复极Q-T间期：心室开始除极至心室复极完毕3.心电图导联体系肢体导联（limblead）Einthoven三角标准导联-双极肢体导联IIIIII加压单极肢体导联aVLaVRaVF额面六轴系统胸导联（Chestlead）单极导联V1-V6肢体导联三个电极各串一5kW电阻，将三者连接起来，构成无干电极，为负极第二节心电图的测量和正常数据1.心电图测量走纸速度25mm/s时，纵线1mm=0.04s标准电压1mV=10mm时，横线1mm=0.1mV心率的测量：60/R-R或P-P间期的秒数各波段振幅的测量：QRS波起始前的水平线上缘到波顶，下缘到波底各波段时间的测量12导同步心电图P波、QRS波、Q-T间期从最早起点至最晚终点P-R间期从最早P起点至最早QRS起点单导心电图P波、QRS波：最宽的P波、QRS波P-R间期：最宽大P波且有Q波Q-T间期最长测量各波时间应自波形起点的内缘测至波形终点的内缘平均心电轴：概念：平均QRS电轴，是心室除极过程中全部瞬间向量的综合，说明心室在除极过程的总时间内的平均电势方...
