小尺寸台阶轴加工分析VIP免费

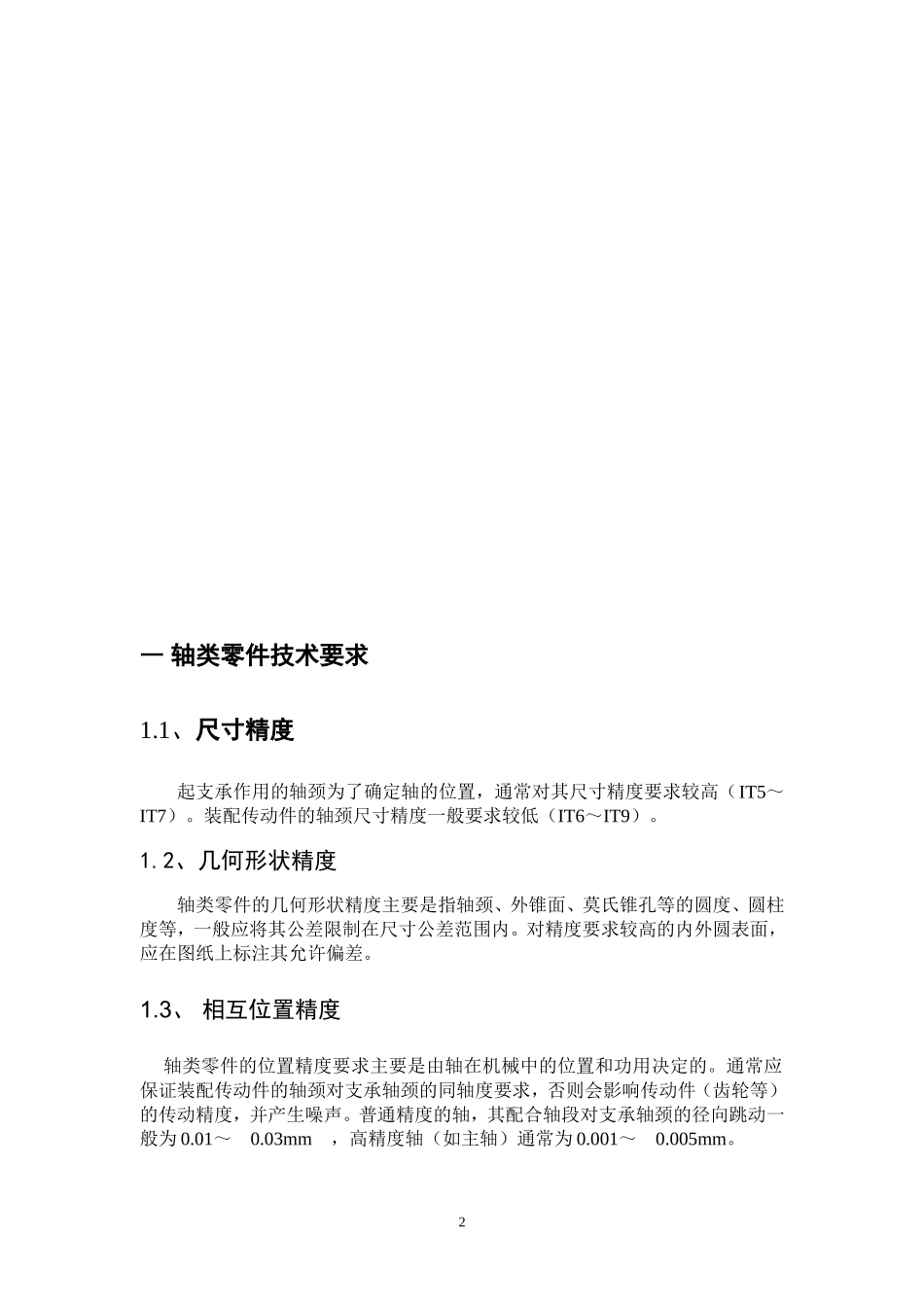

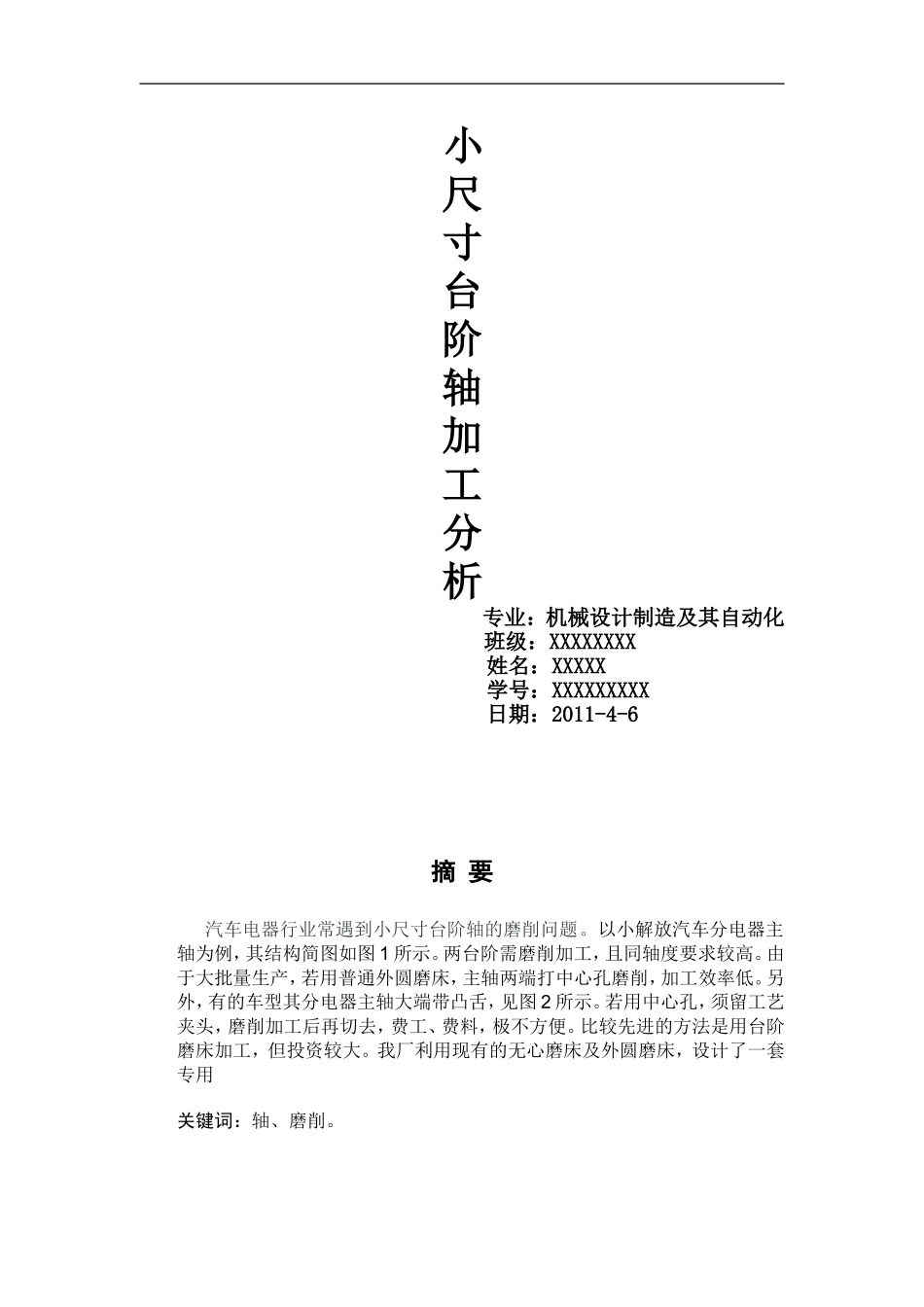

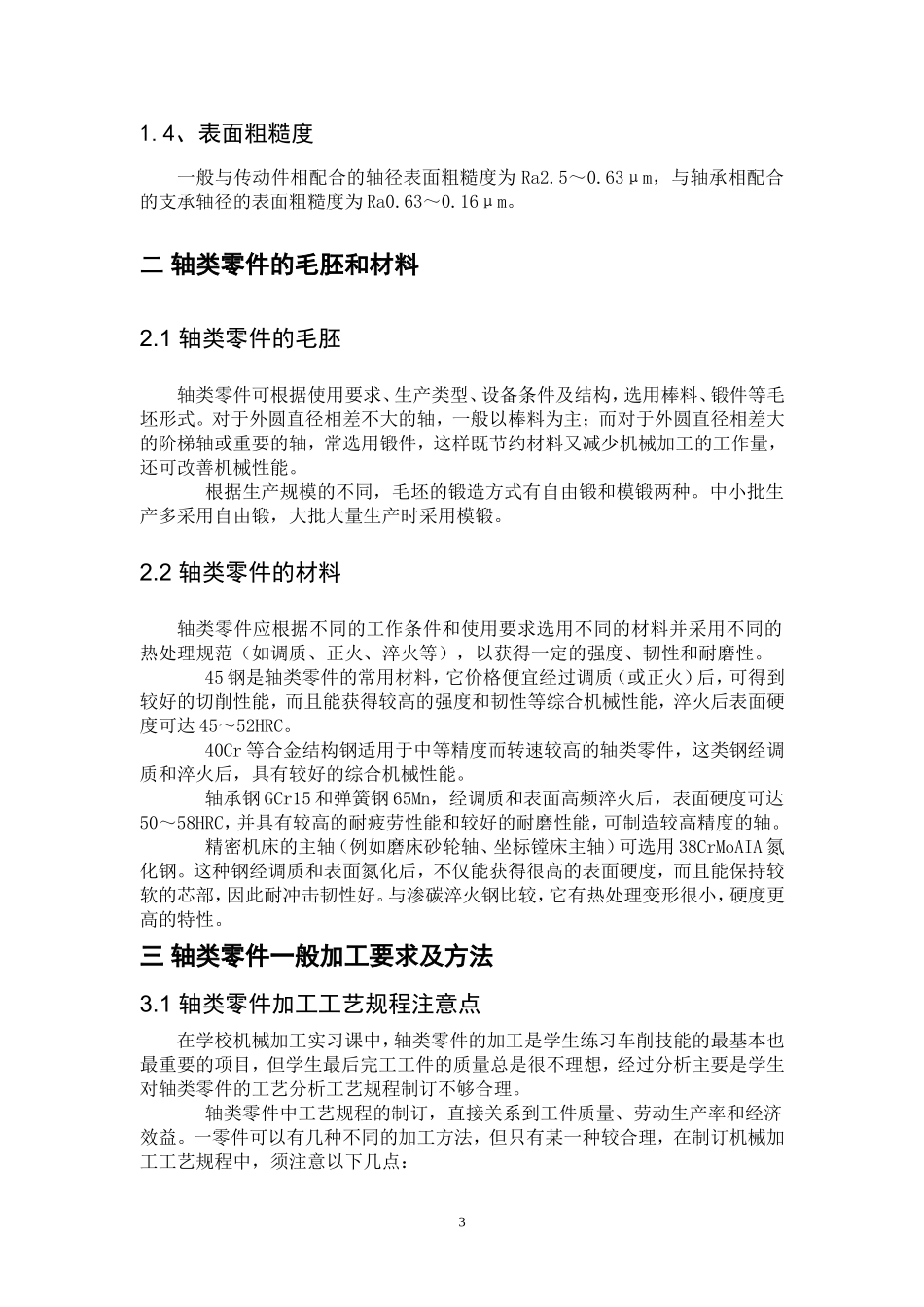

小尺寸台阶轴加工分析专业：机械设计制造及其自动化班级：XXXXXXXX姓名：XXXXX学号：XXXXXXXXX日期：2011-4-6摘要汽车电器行业常遇到小尺寸台阶轴的磨削问题。以小解放汽车分电器主轴为例，其结构简图如图1所示。两台阶需磨削加工，且同轴度要求较高。由于大批量生产，若用普通外圆磨床，主轴两端打中心孔磨削，加工效率低。另外，有的车型其分电器主轴大端带凸舌，见图2所示。若用中心孔，须留工艺夹头，磨削加工后再切去，费工、费料，极不方便。比较先进的方法是用台阶磨床加工，但投资较大。我厂利用现有的无心磨床及外圆磨床，设计了一套专用关键词：轴、磨削。一轴类零件技术要求1.1、尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5～IT7）。装配传动件的轴颈尺寸精度一般要求较低（IT6～IT9）。1.2、几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。1.3、相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01～0.03mm，高精度轴（如主轴）通常为0.001～0.005mm。21.4、表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5～0.63μm，与轴承相配合的支承轴径的表面粗糙度为Ra0.63～0.16μm。二轴类零件的毛胚和材料2.1轴类零件的毛胚轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。对于外圆直径相差不大的轴，一般以棒料为主；而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。中小批生产多采用自由锻，大批大量生产时采用模锻。2.2轴类零件的材料轴类零件应根据不同的工作条件和使用要求选用不同的材料并采用不同的热处理规范（如调质、正火、淬火等），以获得一定的强度、韧性和耐磨性。45钢是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45～52HRC。40Cr等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。轴承钢GCr15和弹簧钢65Mn，经调质和表面高频淬火后，表面硬度可达50～58HRC，并具有较高的耐疲劳性能和较好的耐磨性能，可制造较高精度的轴。精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAIA氮化钢。这种钢经调质和表面氮化后，不仅能获得很高的表面硬度，而且能保持较软的芯部，因此耐冲击韧性好。与渗碳淬火钢比较，它有热处理变形很小，硬度更高的特性。三轴类零件一般加工要求及方法3.1轴类零件加工工艺规程注意点在学校机械加工实习课中，轴类零件的加工是学生练习车削技能的最基本也最重要的项目，但学生最后完工工件的质量总是很不理想，经过分析主要是学生对轴类零件的工艺分析工艺规程制订不够合理。轴类零件中工艺规程的制订，直接关系到工件质量、劳动生产率和经济效益。一零件可以有几种不同的加工方法，但只有某一种较合理，在制订机械加工工艺规程中，须注意以下几点：3（1）零件图工艺分析中，需理解零件结构特点、精度、材质、热处理等技术要求，且要研究产品装配图，部件装配图及验收标准。（2）渗碳件加工工艺路线一般为：下料→锻造→正火→粗加工→半精加工→渗碳→去碳加工（对不需提高硬度部分）→淬火→车螺纹、钻孔或铣槽→粗磨→低温时效→半精磨→低温时效→精磨。（3）粗基准选择：有非加工表面，应选非加工表面作为粗基准。对所有表面都需加工的铸件轴，根据加工余量最小表面找正。且选择平整光滑表面，让开浇口处。选牢固可靠表面为粗基准，同时，粗基准不可重复使用。（4）精基准选择：要符合基准重合原则，尽可能选设计基准或装配基准作为定位基准。符合...
