外观检验规范(玩具类)VIP免费

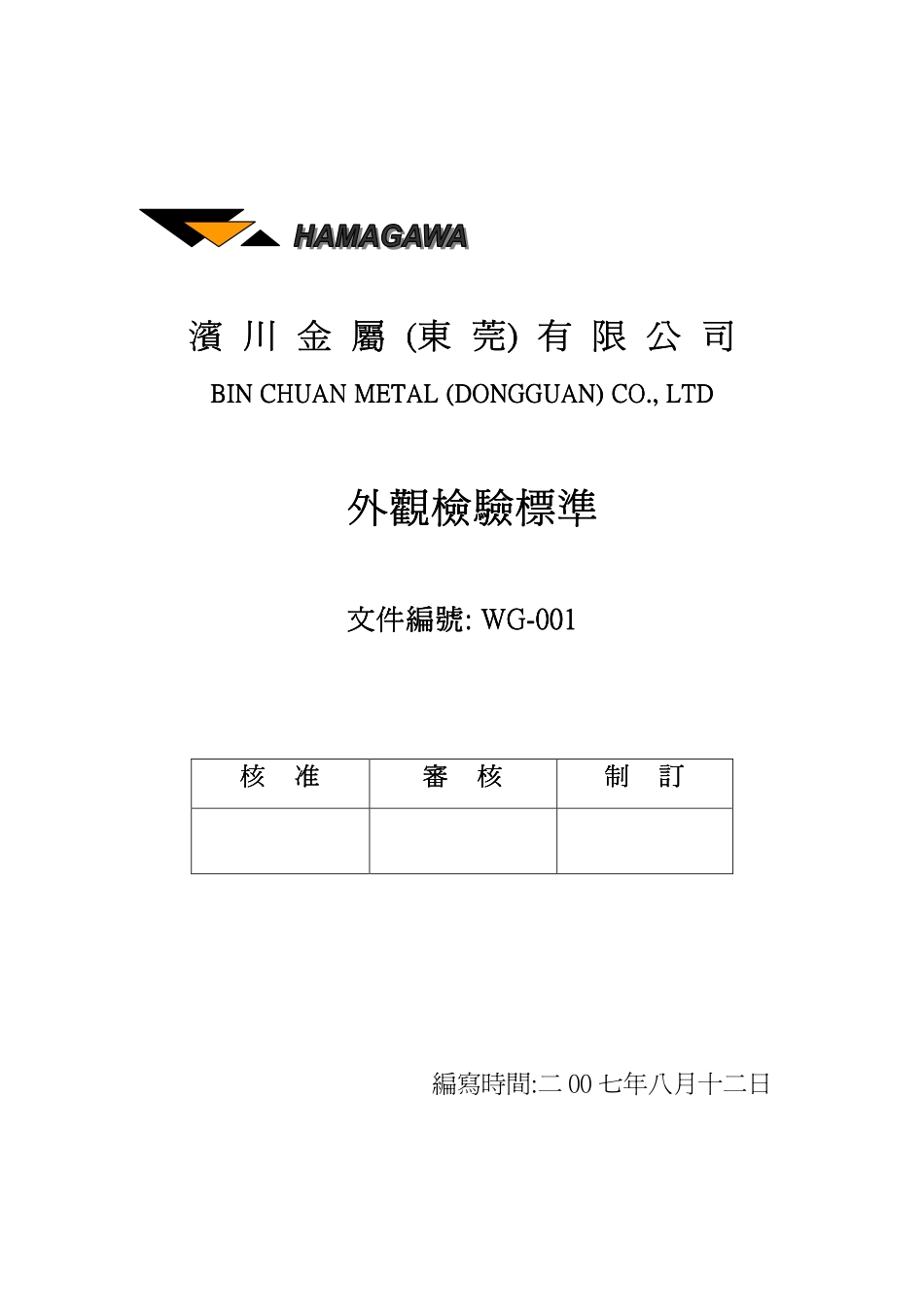

外观检验规范(玩具类)_第1页
1/8

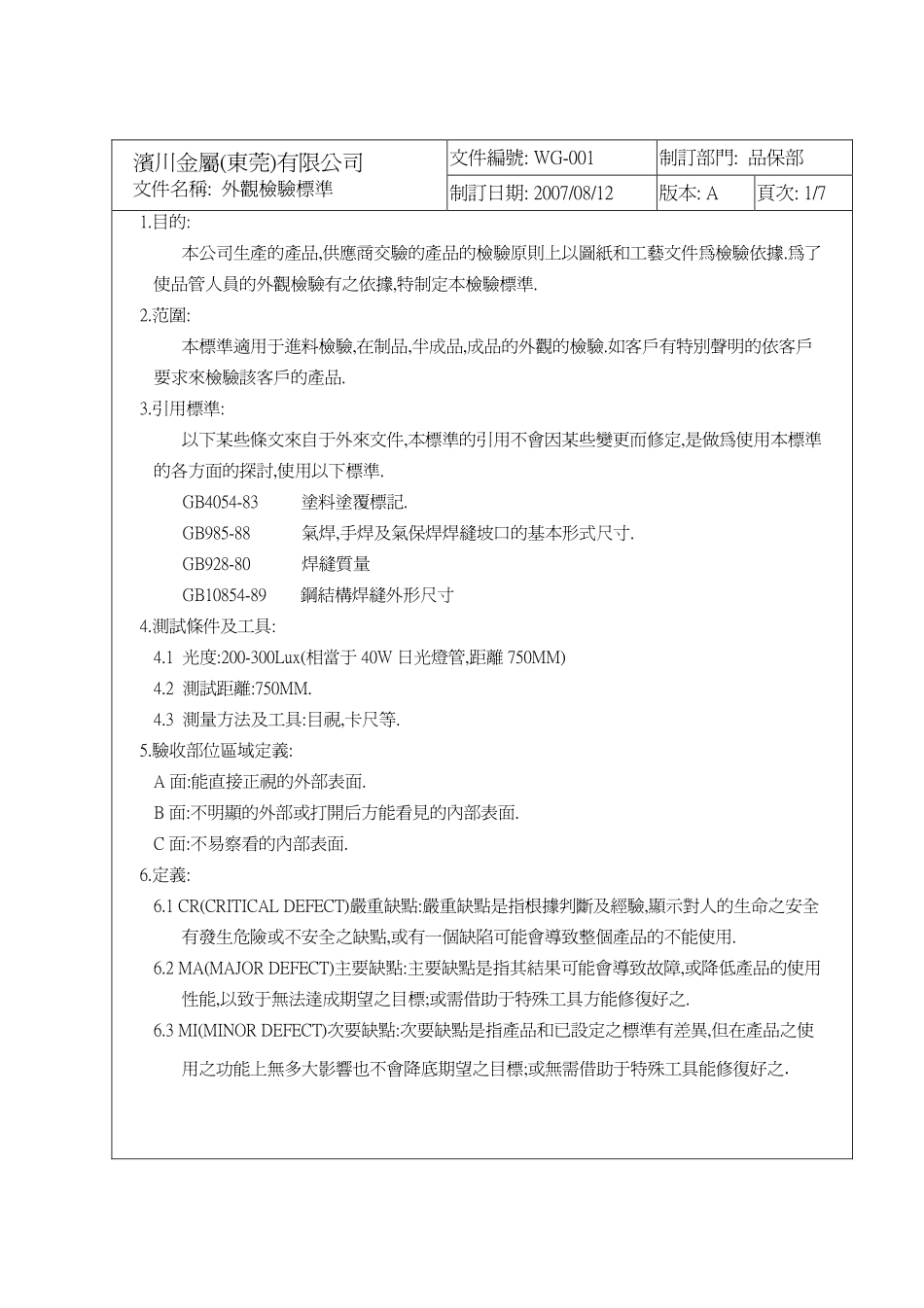

外观检验规范(玩具类)_第2页
2/8

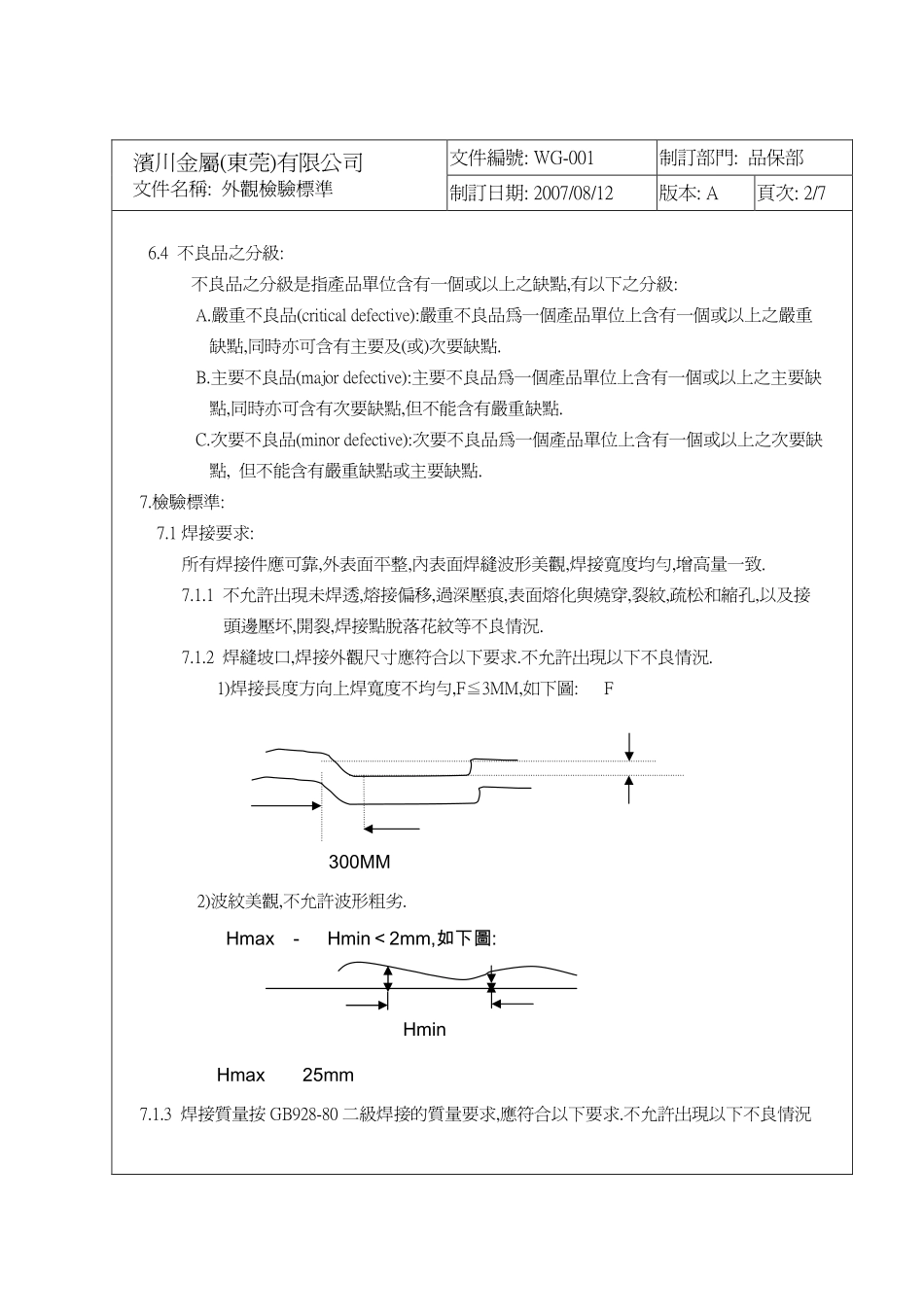

外观检验规范(玩具类)_第3页
3/8
濱濱濱濱川川川川金金金金屬屬屬屬((((東東東東莞莞莞莞))))有有有有限限限限公公公公司司司司BINCHUANMETAL(DONGGUAN)CO.,LTDBINCHUANMETAL(DONGGUAN)CO.,LTDBINCHUANMETAL(DONGGUAN)CO.,LTDBINCHUANMETAL(DONGGUAN)CO.,LTD外觀檢驗標準外觀檢驗標準外觀檢驗標準外觀檢驗標準文件編號文件編號文件編號文件編號::::WGWGWGWG----001001001001核核核核准准准准審審審審核核核核制制制制訂訂訂訂編寫時間:二00七年八月十二日文件編號:WG-001制訂部門:品保部濱川金屬(東莞)有限公司文件名稱:外觀檢驗標準制訂日期:2007/08/12版本:A頁次:1/71.目的:本公司生產的產品,供應商交驗的產品的檢驗原則上以圖紙和工藝文件為檢驗依據.為了使品管人員的外觀檢驗有之依據,特制定本檢驗標準.2.范圍:本標準適用于進料檢驗,在制品,半成品,成品的外觀的檢驗.如客戶有特別聲明的依客戶要求來檢驗該客戶的產品.3.引用標準:以下某些條文來自于外來文件,本標準的引用不會因某些變更而修定,是做為使用本標準的各方面的探討,使用以下標準.GB4054-83塗料塗覆標記.GB985-88氣焊,手焊及氣保焊焊縫坡口的基本形式尺寸.GB928-80焊縫質量GB10854-89鋼結構焊縫外形尺寸4.測試條件及工具:4.1光度:200-300Lux(相當于40W日光燈管,距離750MM)4.2測試距離:750MM.4.3測量方法及工具:目視,卡尺等.5.驗收部位區域定義:A面:能直接正視的外部表面.B面:不明顯的外部或打開后方能看見的內部表面.C面:不易察看的內部表面.6.定義:6.1CR(CRITICALDEFECT)嚴重缺點:嚴重缺點是指根據判斷及經驗,顯示對人的生命之安全有發生危險或不安全之缺點,或有一個缺陷可能會導致整個產品的不能使用.6.2MA(MAJORDEFECT)主要缺點:主要缺點是指其結果可能會導致故障,或降低產品的使用性能,以致于無法達成期望之目標;或需借助于特殊工具方能修復好之.6.3MI(MINORDEFECT)次要缺點:次要缺點是指產品和已設定之標準有差異,但在產品之使用之功能上無多大影響也不會降底期望之目標;或無需借助于特殊工具能修復好之.文件編號:WG-001制訂部門:品保部濱川金屬(東莞)有限公司文件名稱:外觀檢驗標準制訂日期:2007/08/12版本:A頁次:2/76.4不良品之分級:不良品之分級是指產品單位含有一個或以上之缺點,有以下之分級:A.嚴重不良品(criticaldefective):嚴重不良品為一個產品單位上含有一個或以上之嚴重缺點,同時亦可含有主要及(或)次要缺點.B.主要不良品(majordefective):主要不良品為一個產品單位上含有一個或以上之主要缺點,同時亦可含有次要缺點,但不能含有嚴重缺點.C.次要不良品(minordefective):次要不良品為一個產品單位上含有一個或以上之次要缺點,但不能含有嚴重缺點或主要缺點.7.檢驗標準:7.1焊接要求:所有焊接件應可靠,外表面平整,內表面焊縫波形美觀,焊接寬度均勻,增高量一致.7.1.1不允許出現未焊透,熔接偏移,過深壓痕,表面熔化與燒穿,裂紋,疏松和縮孔,以及接頭邊壓坏,開裂,焊接點脫落花紋等不良情況.7.1.2焊縫坡口,焊接外觀尺寸應符合以下要求.不允許出現以下不良情況.1)焊接長度方向上焊寬度不均勻,F≦3MM,如下圖:F300MM2)波紋美觀,不允許波形粗劣.Hmax-Hmin<2mm,如下圖:HminHmax25mm7.1.3焊接質量按GB928-80二級焊接的質量要求,應符合以下要求.不允許出現以下不良情況文件編號:WG-001制訂部門:品保部濱川金屬(東莞)有限公司文件名稱:外觀檢驗標準制訂日期:2007/08/12版本:A頁次:3/71)咬焊,焊穿,弧坑,塌腰現象.2)未焊接熔接現象.3)無夾渣,氣孔,裂紋現象.4)無焊瘤,飛焊,電弧擦傷.5)無焊接變形,特別是翹曲變形扭曲變形7.1.4焊接件的直角應符合以下要求:ALAW注:L>W時,則長邊L為基準邊.(UNIT:MM)W6-3031-120121-315316-10001001-2200A0.250.350.50.81.07.2電鍍材質料7.2.1鋁氧化材質:1)拉絲面的拉絲條紋粗細、深淺應基本一致,表面平整;不允許出現較深或較寬的紋線和暗色紋線.WL文件編號:WG-001制訂部門:品保部濱川金屬(東莞)有限公司文件名稱:外觀檢驗標準制訂日期:2007/08/12版本:A頁次:4/72)表面呈亞光銀白色,表面不允許存在白色氧化鋁斑痕狀和明顯的劃痕,手印,麻點,油污或其它污漬.3)同一批材料顏色應一致,不同批次的成品應保持基本一致.7.2.2鍍鋅或...
