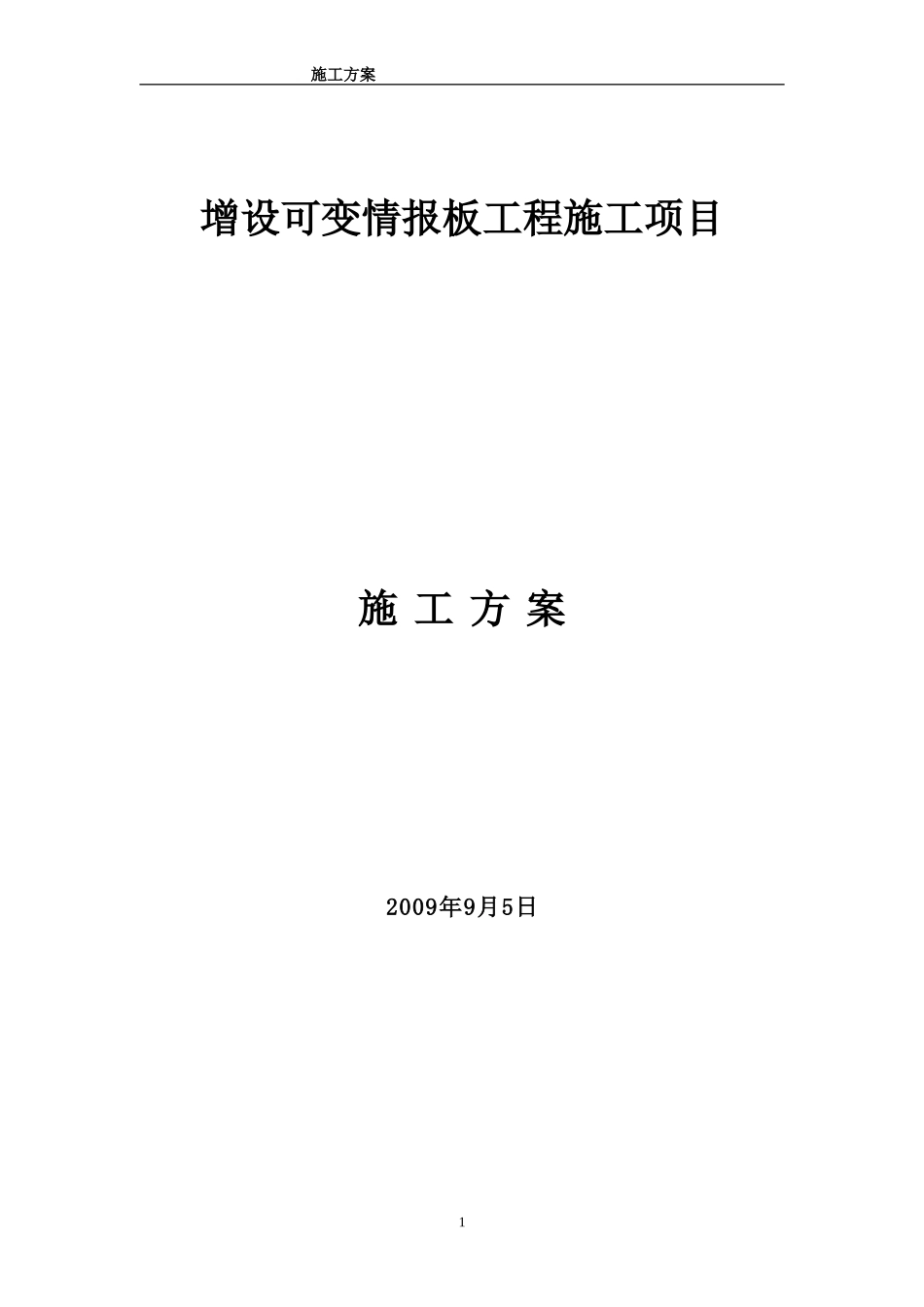

增设可变情报板工程施工项目施工方案VIP免费

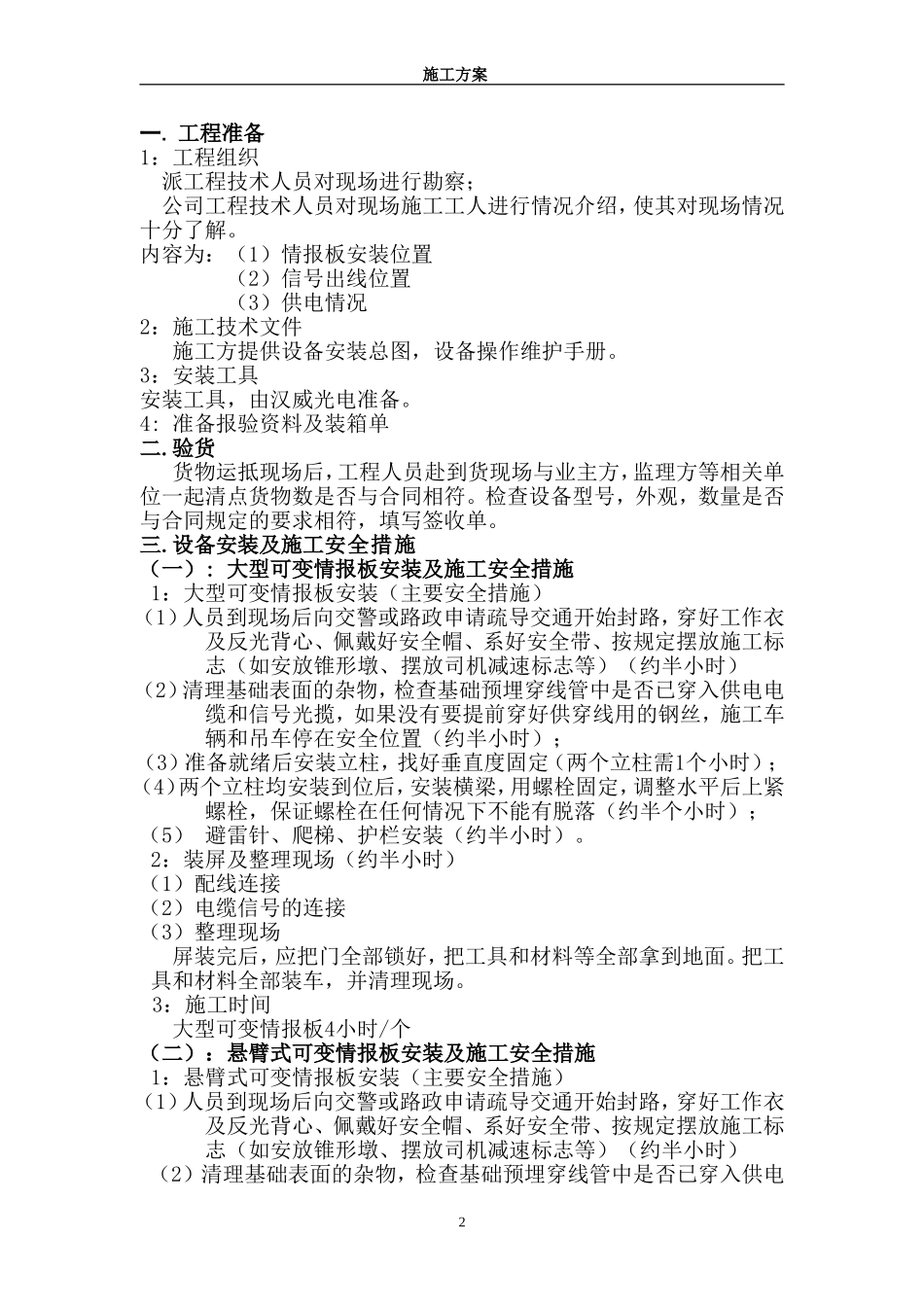

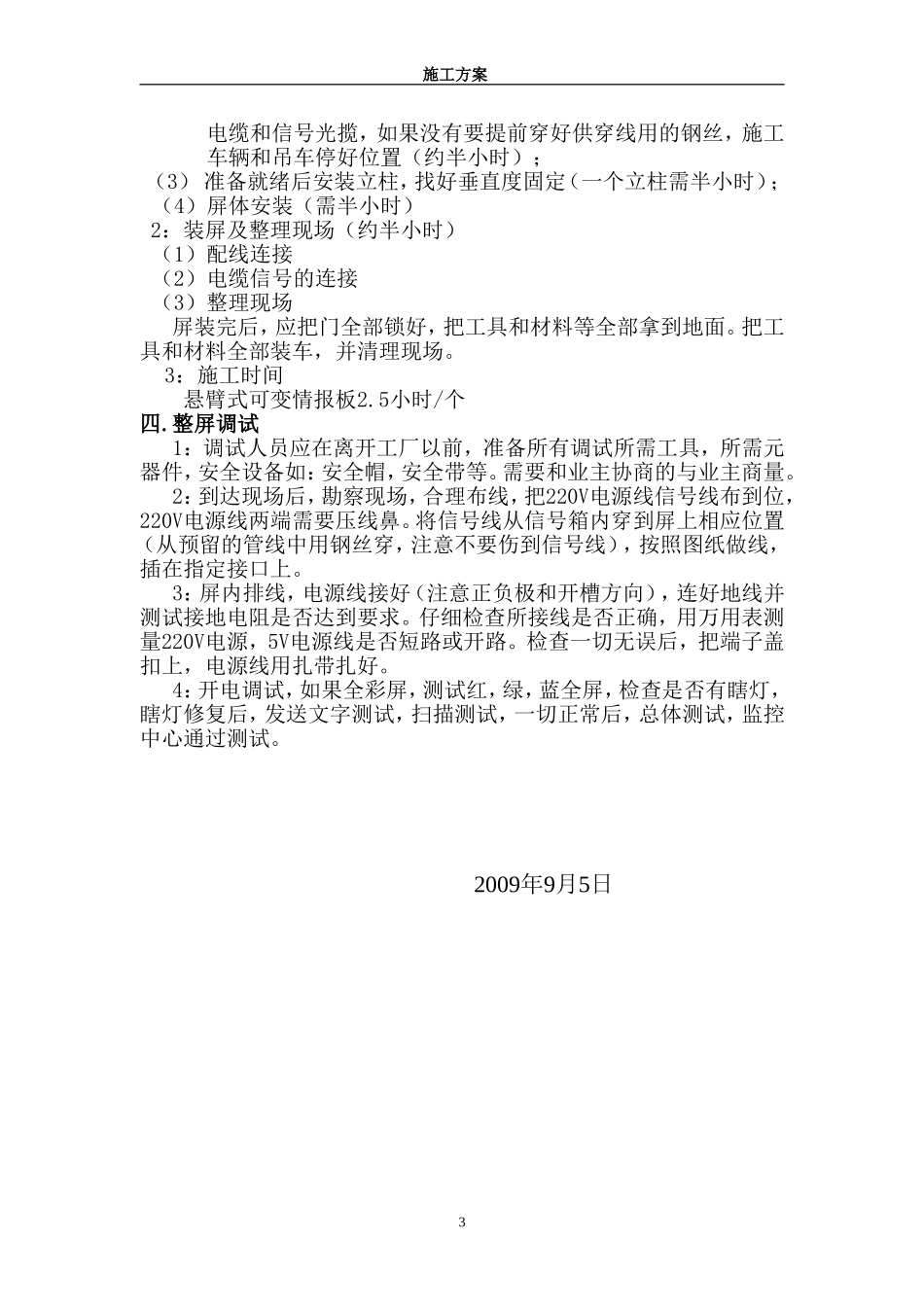

施工方案增设可变情报板工程施工项目施工方案2009年9月5日1施工方案一.工程准备1：工程组织派工程技术人员对现场进行勘察；公司工程技术人员对现场施工工人进行情况介绍，使其对现场情况十分了解。内容为：（1）情报板安装位置（2）信号出线位置（3）供电情况2：施工技术文件施工方提供设备安装总图，设备操作维护手册。3：安装工具安装工具，由汉威光电准备。4:准备报验资料及装箱单二.验货货物运抵现场后，工程人员赴到货现场与业主方，监理方等相关单位一起清点货物数是否与合同相符。检查设备型号，外观，数量是否与合同规定的要求相符，填写签收单。三.设备安装及施工安全措施（一）:大型可变情报板安装及施工安全措施1：大型可变情报板安装（主要安全措施）（1）人员到现场后向交警或路政申请疏导交通开始封路，穿好工作衣及反光背心、佩戴好安全帽、系好安全带、按规定摆放施工标志（如安放锥形墩、摆放司机减速标志等）（约半小时）（2）清理基础表面的杂物，检查基础预埋穿线管中是否已穿入供电电缆和信号光揽，如果没有要提前穿好供穿线用的钢丝，施工车辆和吊车停在安全位置（约半小时）；（3）准备就绪后安装立柱，找好垂直度固定（两个立柱需1个小时）；（4）两个立柱均安装到位后，安装横梁，用螺栓固定，调整水平后上紧螺栓，保证螺栓在任何情况下不能有脱落（约半个小时）；（5）避雷针、爬梯、护栏安装（约半小时）。2：装屏及整理现场（约半小时）（1）配线连接（2）电缆信号的连接（3）整理现场屏装完后，应把门全部锁好，把工具和材料等全部拿到地面。把工具和材料全部装车，并清理现场。3：施工时间大型可变情报板4小时/个（二）：悬臂式可变情报板安装及施工安全措施1：悬臂式可变情报板安装（主要安全措施）（1）人员到现场后向交警或路政申请疏导交通开始封路，穿好工作衣及反光背心、佩戴好安全帽、系好安全带、按规定摆放施工标志（如安放锥形墩、摆放司机减速标志等）（约半小时）（2）清理基础表面的杂物，检查基础预埋穿线管中是否已穿入供电2施工方案电缆和信号光揽，如果没有要提前穿好供穿线用的钢丝，施工车辆和吊车停好位置（约半小时）；（3）准备就绪后安装立柱，找好垂直度固定（一个立柱需半小时）；（4）屏体安装（需半小时）2：装屏及整理现场（约半小时）（1）配线连接（2）电缆信号的连接（3）整理现场屏装完后，应把门全部锁好，把工具和材料等全部拿到地面。把工具和材料全部装车，并清理现场。3：施工时间悬臂式可变情报板2.5小时/个四.整屏调试1：调试人员应在离开工厂以前，准备所有调试所需工具，所需元器件，安全设备如：安全帽，安全带等。需要和业主协商的与业主商量。2：到达现场后，勘察现场，合理布线，把220V电源线信号线布到位，220V电源线两端需要压线鼻。将信号线从信号箱内穿到屏上相应位置（从预留的管线中用钢丝穿，注意不要伤到信号线），按照图纸做线，插在指定接口上。3：屏内排线，电源线接好（注意正负极和开槽方向），连好地线并测试接地电阻是否达到要求。仔细检查所接线是否正确，用万用表测量220V电源，5V电源线是否短路或开路。检查一切无误后，把端子盖扣上，电源线用扎带扎好。4：开电调试，如果全彩屏，测试红，绿，蓝全屏，检查是否有瞎灯，瞎灯修复后，发送文字测试，扫描测试，一切正常后，总体测试，监控中心通过测试。2009年9月5日3
