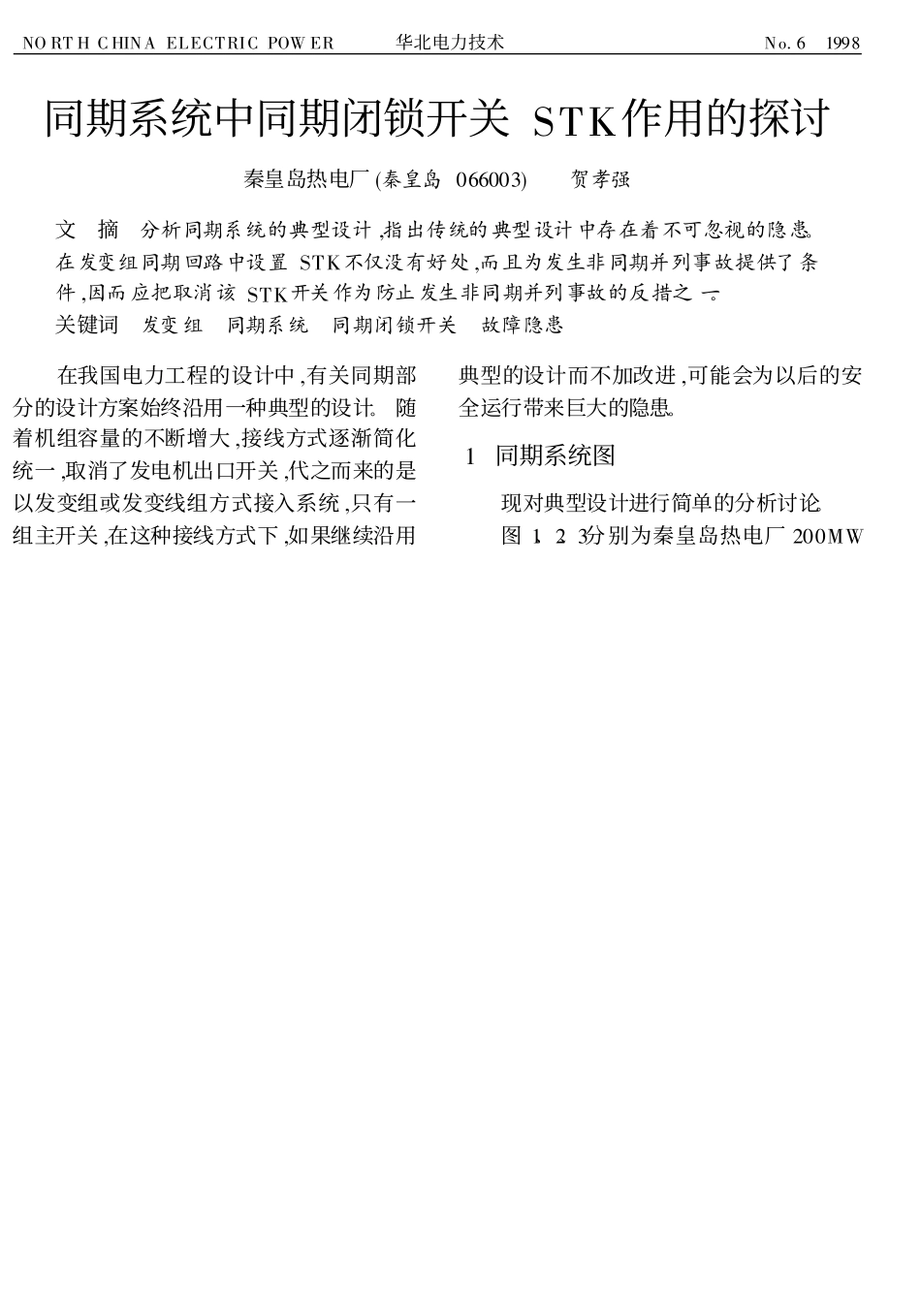

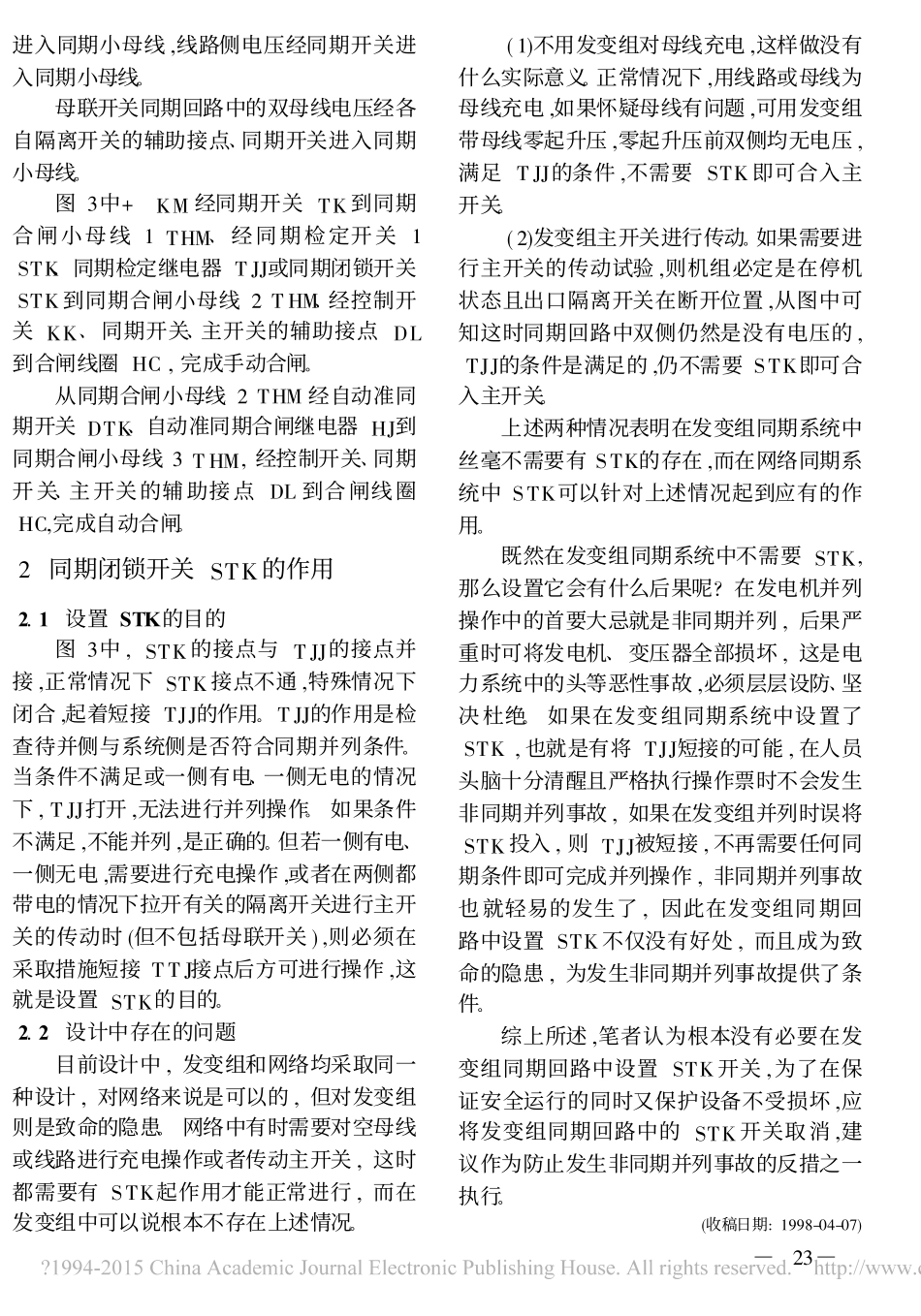

NORTHCHINAELECTRICPOWER华北电力技术No.61998同期系统中同期闭锁开关STK作用的探讨秦皇岛热电厂(秦皇岛066003)贺孝强文摘分析同期系统的典型设计,指出传统的典型设计中存在着不可忽视的隐患。在发变组同期回路中设置STK不仅没有好处,而且为发生非同期并列事故提供了条件,因而应把取消该STK开关作为防止发生非同期并列事故的反措之一。关键词发变组同期系统同期闭锁开关故障隐患在我国电力工程的设计中,有关同期部分的设计方案始终沿用一种典型的设计。随着机组容量的不断增大,接线方式逐渐简化统一,取消了发电机出口开关,代之而来的是以发变组或发变线组方式接入系统,只有一组主开关,在这种接线方式下,如果继续沿用典型的设计而不加改进,可能会为以后的安全运行带来巨大的隐患。1同期系统图现对典型设计进行简单的分析讨论。图1、2、3分别为秦皇岛热电厂200MW图1200MW机组同期系统图—21—图2网络系统的同期系统图图3同期系统合闸回路控制图机同期系统图、网络系统的同期系统图、同期系统合闸回路控制图。图1中母线电压经发变组隔离开关的辅助接点1G/2G、同期开关TK进入同期小母线,发电机出口电压经同期开关进入同期小母线。图2的线路同期回路中,母线电压经线路隔离开关的辅助接点1G/2G、同期开关—22—进入同期小母线,线路侧电压经同期开关进入同期小母线。母联开关同期回路中的双母线电压经各自隔离开关的辅助接点、同期开关进入同期小母线。图3中+KM经同期开关TK到同期合闸小母线1THM、经同期检定开关1STK、同期检定继电器TJJ或同期闭锁开关STK到同期合闸小母线2THM、经控制开关KK、同期开关、主开关的辅助接点DL到合闸线圈HC,完成手动合闸。从同期合闸小母线2THM经自动准同期开关DTK、自动准同期合闸继电器HJ到同期合闸小母线3THM,经控制开关、同期开关、主开关的辅助接点DL到合闸线圈HC,完成自动合闸。2同期闭锁开关STK的作用2.1设置STK的目的图3中,STK的接点与TJJ的接点并接,正常情况下STK接点不通,特殊情况下闭合,起着短接TJJ的作用。TJJ的作用是检查待并侧与系统侧是否符合同期并列条件。当条件不满足或一侧有电、一侧无电的情况下,TJJ打开,无法进行并列操作。如果条件不满足,不能并列,是正确的。但若一侧有电、一侧无电,需要进行充电操作,或者在两侧都带电的情况下拉开有关的隔离开关进行主开关的传动时(但不包括母联开关),则必须在采取措施短接TTJ接点后方可进行操作,这就是设置STK的目的。2.2设计中存在的问题目前设计中,发变组和网络均采取同一种设计,对网络来说是可以的,但对发变组则是致命的隐患。网络中有时需要对空母线或线路进行充电操作或者传动主开关,这时都需要有STK起作用才能正常进行,而在发变组中可以说根本不存在上述情况。(1)不用发变组对母线充电,这样做没有什么实际意义。正常情况下,用线路或母线为母线充电,如果怀疑母线有问题,可用发变组带母线零起升压,零起升压前双侧均无电压,满足TJJ的条件,不需要STK即可合入主开关。(2)发变组主开关进行传动。如果需要进行主开关的传动试验,则机组必定是在停机状态且出口隔离开关在断开位置,从图中可知这时同期回路中双侧仍然是没有电压的,TJJ的条件是满足的,仍不需要STK即可合入主开关。上述两种情况表明在发变组同期系统中丝毫不需要有STK的存在,而在网络同期系统中STK可以针对上述情况起到应有的作用。既然在发变组同期系统中不需要STK,那么设置它会有什么后果呢?在发电机并列操作中的首要大忌就是非同期并列,后果严重时可将发电机、变压器全部损坏,这是电力系统中的头等恶性事故,必须层层设防、坚决杜绝。如果在发变组同期系统中设置了STK,也就是有将TJJ短接的可能,在人员头脑十分清醒且严格执行操作票时不会发生非同期并列事故,如果在发变组并列时误将STK投入,则TJJ被短接,不再需要任何同期条件即可完成并列操作,非同期并列事故也就轻易的发生了,因此在发变组同期回路中设置STK不仅没有好处,而且成为致命的隐患,为发生非同期并列事故提供了条件。综上所述,笔者认为根本没有必要在发变组同期回路中设置STK开关,为了在保证安全运行的同时又保护设备不受损坏,应将发变组同期回路中的STK开关取消,建议作为防止发生非同期并列事故的反措之一执行。(收稿日期:1998-04-07)—23—
