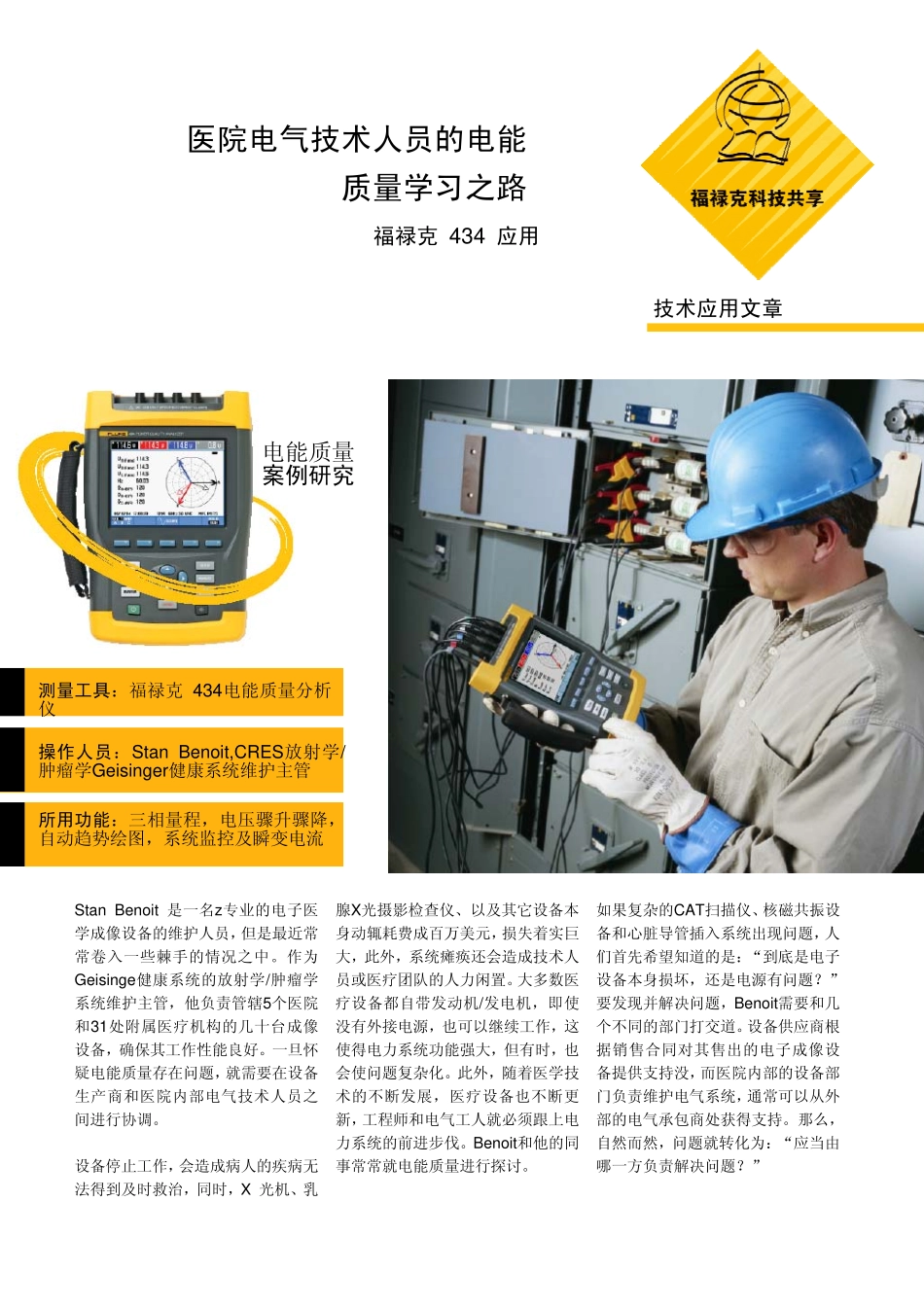

医院电气技术人员的电能质量学习之路福禄克434应用技术应用文章电能质量案例研究测量工具：福禄克434电能质量分析仪操作人员：StanBenoit,CRES放射学/肿瘤学Geisinger健康系统维护主管所用功能：三相量程，电压骤升骤降，自动趋势绘图，系统监控及瞬变电流StanBenoit是一名z专业的电子医学成像设备的维护人员，但是最近常常卷入一些棘手的情况之中。作为Geisinge健康系统的放射学/肿瘤学系统维护主管，他负责管辖5个医院和31处附属医疗机构的几十台成像设备，确保其工作性能良好。一旦怀疑电能质量存在问题，就需要在设备生产商和医院内部电气技术人员之间进行协调。设备停止工作，会造成病人的疾病无法得到及时救治，同时，X光机、乳腺X光摄影检查仪、以及其它设备本身动辄耗费成百万美元，损失着实巨大，此外，系统瘫痪还会造成技术人员或医疗团队的人力闲置。大多数医疗设备都自带发动机/发电机，即使没有外接电源，也可以继续工作，这使得电力系统功能强大，但有时，也会使问题复杂化。此外，随着医学技术的不断发展，医疗设备也不断更新，工程师和电气工人就必须跟上电力系统的前进步伐。Benoit和他的同事常常就电能质量进行探讨。如果复杂的CAT扫描仪、核磁共振设备和心脏导管插入系统出现问题，人们首先希望知道的是：“到底是电子设备本身损坏，还是电源有问题？”要发现并解决问题，Benoit需要和几个不同的部门打交道。设备供应商根据销售合同对其售出的电子成像设备提供支持没，而医院内部的设备部门负责维护电气系统，通常可以从外部的电气承包商处获得支持。那么，自然而然，问题就转化为：“应当由哪一方负责解决问题？”2福禄克培训合作项目医院电气技术人员的电能质量学习之路（产品：福禄克434）Benoit拥有三年电子医学设备维护资历，堪称经验丰富，但他对电能质量所知有限。而且，如果没有确凿的事实，要调度电气和电子维修团队的工作，并不是一件容易的事情。去年，Benoit购买了一台福禄克434电能质量分析仪，并开始着手学习电能质量的相关知识。不断学习，自我充电Benoit的愿望是，希望能在同设备生产商或医院的技术人员沟通之前、进行基本的三相电源测试，并获得相关数据。同时，他也希望购买的设备能够提供更多的详细信心，帮助他丰富电能质量方面的知识。最为重要的需求是：该设备应当能够在各方之间共享数据——有时要出具详细报告，但有时则要在仪表板前观测实时数据。Benoit需要的是机构内外、方方面面都可以信赖的机器。福禄克434正是合适之选。有时，对电气系统进行一次透彻的检查，的确不是件容易的事。因此，Benoit通常求助于专业的电气技术人员，协助他连接并识别线路分布。Benoit阅读了福禄克434的使用手册，部分技术应用文章，以及几本相关书籍，但使他获益最多的则是亲自使用434，并和设备供应商、电气技术工人及电能质量专家一起工作。StanBenoit如何使用福禄克去年购买434仪器之后，Benoit就经常使用。该仪器的使用范围包括：X光机、CAT、核磁共振、以及线性加速器。除了故障排查，他还把434用于新成像系统安装之前的电能质量核查。此前的不少案例中，他通过使用434进行测量，证明电能质量并不是造成故障的主要原因。Benoit对434的彩色图像显示功能颇为欣赏，特别是连接屏，可以帮助他正确地完成相关设置。通过显示图像，可以实时讨论波形和趋势图。随后，他通过电脑界面把数据下载到电脑中，生成完整的报告。他还会根据不同的客户需求定制报告，“我的讨论对象是医生和管理人员，所以一定要把技术问题说得简单易懂。”如果需要进行故障排查工作，Benoit会首先使用434仪器的三相量程显示功能，检查电压波形的形状。通过相量显示，可以确认连接无误，并快速检查系统平衡情况。要追踪周期性问题，Benoit一般会使用骤升骤降模式。该模式下，434的自动趋势绘图功能可以立即对电压和电流进行分析，而不必额外设置，可以精确到半个电网周期。采用骤升骤降模式，他能够正常运行成像系统，运转附近的设备，或将其转移至备用电力系统并观察434测得的结果。通过仪器显示屏，Benoit可以使用光标和缩放工具观测设备的运转情况，与此同时仪器可以完成后台的...
