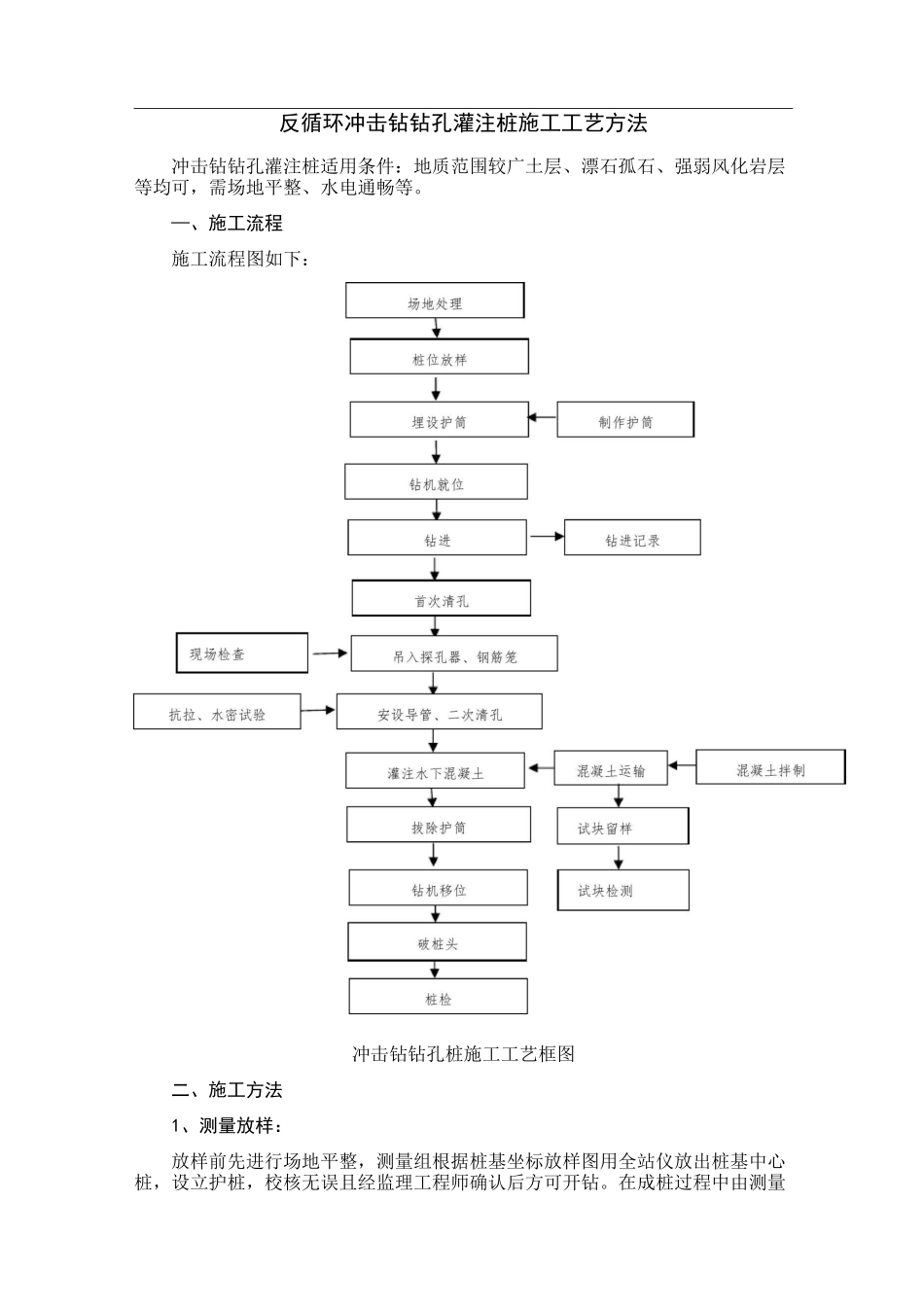

反循环冲击钻钻孔灌注桩施工工艺方法冲击钻钻孔灌注桩适用条件:地质范围较广土层、漂石孤石、强弱风化岩层等均可,需场地平整、水电通畅等。—、施工流程施工流程图如下:冲击钻钻孔桩施工工艺框图二、施工方法1、测量放样:放样前先进行场地平整,测量组根据桩基坐标放样图用全站仪放出桩基中心桩,设立护桩,校核无误且经监理工程师确认后方可开钻。在成桩过程中由测量组多次进行复测、监控,以保证成桩后桩基础的位置满足施工规范及设计要求。2、护筒制作与安放护筒采用厚度为10mm的A3钢板卷制而成,内径比桩径大20cm,高度为2.5m一节,挖坑埋设,并在护筒周围对称、均匀地回填粘土,并分层夯实,埋置深度不小于2m。严格控制护筒的位置和垂直度,护筒顶面高出地面30cm或高出施工时的河水位1m以上,以防止杂物、地面水流入井孔内。3、造浆泥浆是粘土和水的拌和物,由于其比重大,净水压力大,作用在井孔壁形成一层泥皮,阻隔孔隙水渗流,保护孔壁免于坍塌,同时,泥浆还起悬浮钻渣的作用,使钻进正常进行。在适当位置开挖沉淀池、泥浆池以及到各孔位的泥浆槽,钻碴在沉淀池沉淀后挖出并弃运,防止泥浆流入农田、水渠和河道。在钻进过程中不断用试验仪器对泥浆的各项性能指标进行测试,根据泥浆性能和地层情况及时调整泥浆的浓度,必要时添加外加剂。泥浆的性能指标见下表。泥浆性能指标表钻孔方法地层情况泥浆性能指标相对密度粘度(Pa•s)含砂率(%)胶体率(%)失水率(ml/30min)泥皮厚(mm/30min)静切力(Pa)酸碱度(pH)冲击易坍地层1.20〜1.4022〜30W4三95W20W33〜58〜114、钻进成孔(1)钻机就位:首先用石棉线通过护筒的直径方向交叉定出桩孔中心,利用护桩检查桩孔的中心位置是否正确,然后调整钻架,使钻架上的起吊滑轮线、冲击锥中心和桩孔中心三者在同一铅垂线上,其偏差不得大于20mm。钻机精确就位后,固定好钻机,启动卷扬机吊起冲击锥,把冲击锥徐徐放进护筒中准备冲击钻进,冲孔之前,对主要机具及配套设备需进行检查、维修。(2)冲孔前,需经监理工程师同意后方可开钻。施工人员必须熟悉施工设计图纸所提供的地质、水文资料,以供对不同地层选用不同的钻头、冲程及适当的泥浆比重。钻进过程中,经常注意土层变化,在土层变化处均应捞取渣样,判断土层,记入施工记录表中,并与地质柱状图土层核对,是否满足承载力要求,作为终孔时的重要依据。(3)钻进,钻机安装就位后,底座和顶端要平稳,不得产生位移和沉陷。初钻时进尺适当控制,采用小冲程,使最初成孔竖直、圆顺,防止孔位偏心、孔口坍塌。进入正常钻进后,采用4-5m中、大冲程,但最大冲程不超过6m。钻进过程中及时排渣,并保持泥浆的密度和粘度。同时经常注意地层的变化,在地层的变化处均应捞取渣样,判断地质的类型,填入记录表中,并与设计提供的地质剖面图相对照。如达不到设计要求的入岩深度,及时上报监理工程师,申请加长入岩深度,或者与地质报告不相符,及时上报监理工程师和设计单位,钻渣渣样均编号保存,以便分析备查。钻孔作业要连续进行,不得间断,因故必须停钻时,孔口应加盖,并严禁把冲击锥留在孔内,以防埋钻。5、冲击钻钻进注意事项(1)冲程要根据地层土质情况来定,一般在通过厚的土层时,用高冲程,通过松散、砂砾石土层时,用中冲程,在易坍塌或流砂地段用小冲程。冲程过高,对孔底扰动大,易引起塌孔,冲程过小,则钻进速度较慢。为正确提升冲击锥的冲程,须在钢丝绳上进行标志。(2)通过漂石或岩层时,如孔底表面不平整,须先投入小片石将表面垫平,再用十字型冲击锥进行冲击钻进,防止产生斜孔、坍孔故障。(3)要注意均匀放松钢丝绳的长度,否则松绳过少,形成“打空锤”,使钻机、钻架、钢丝绳受到较大意外冲击荷载,遭受损害。松绳过多,容易引起钢丝绳纠缠事故。(4)经常检查泥浆的浓度及排渣情况。泥浆太浓,将吸收大量的冲击能,并妨碍冲击锥的转动,使冲击进尺明显下降,或形成梅花孔、偏孔。(5)冲击锥起吊时要平稳,避免冲撞护筒和孔壁,进出孔口时,严禁孔口附近站人,防止发生撞人事故。(6)按照设计图纸要求,经常捞取渣样,判断地质情况并与图纸对照,做好钻孔进尺和地质情况记录,留存...
