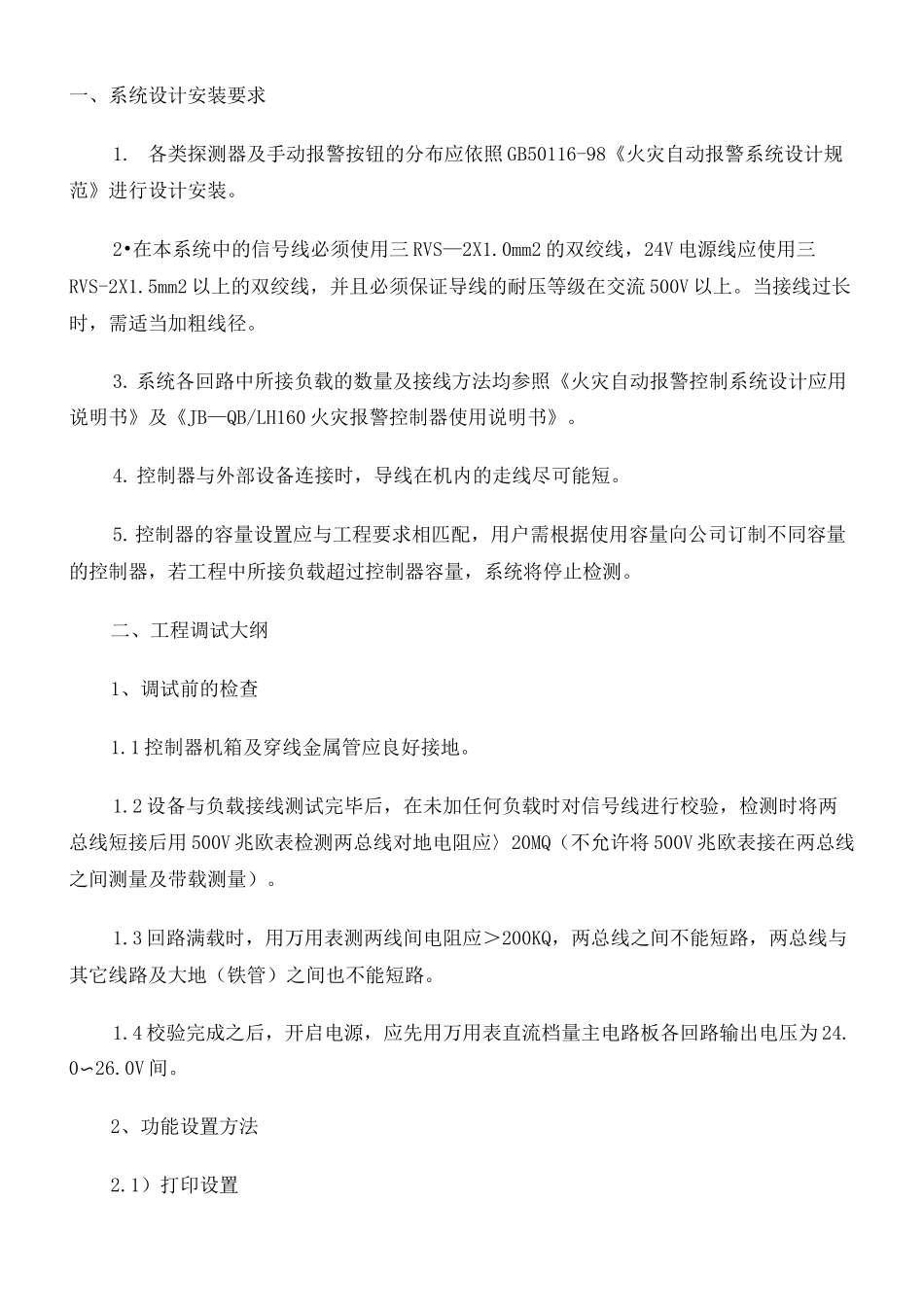

阿波罗报警主机调试手nn册标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一、系统设计安装要求1.各类探测器及手动报警按钮的分布应依照GB50116-98《火灾自动报警系统设计规范》进行设计安装。2•在本系统中的信号线必须使用三RVS—2X1.0mm2的双绞线，24V电源线应使用三RVS-2X1.5mm2以上的双绞线，并且必须保证导线的耐压等级在交流500V以上。当接线过长时，需适当加粗线径。3.系统各回路中所接负载的数量及接线方法均参照《火灾自动报警控制系统设计应用说明书》及《JB—QB/LH160火灾报警控制器使用说明书》。4.控制器与外部设备连接时，导线在机内的走线尽可能短。5.控制器的容量设置应与工程要求相匹配，用户需根据使用容量向公司订制不同容量的控制器，若工程中所接负载超过控制器容量，系统将停止检测。二、工程调试大纲1、调试前的检查1.1控制器机箱及穿线金属管应良好接地。1.2设备与负载接线测试完毕后，在未加任何负载时对信号线进行校验，检测时将两总线短接后用500V兆欧表检测两总线对地电阻应〉20MQ（不允许将500V兆欧表接在两总线之间测量及带载测量）。1.3回路满载时，用万用表测两线间电阻应＞200KQ，两总线之间不能短路，两总线与其它线路及大地（铁管）之间也不能短路。1.4校验完成之后，开启电源，应先用万用表直流档量主电路板各回路输出电压为24.0〜26.0V间。2、功能设置方法2.1）打印设置*主画面下，按“功能”后，再按“*”，系统进入打印设置画面，选择要打印的内容，按与内容对应的数字，让此内容处于“开”的状态。若在监控画面下转入主画面，须按“功能”键再按“辅助”键再进行相关设置。如图一所示：图一2.2）探测器自动设置由于回路所接的负载量较大，尤其是探测器的数量较多时，采用手动设置较慢且易出现误差，采用自动设置目的就是快查使各回路中已正确拨码的探测器通过通讯的方式自动进入控制器的内存，从而达到对负载的登记作用。例如：A回路中接30个探测器，B回路中接80个探测器（探测器地址准确），操作如图二所示：图二2.3）探测器手动设置在某些特定情况下，回路中的探测器设置要求手动设置，而不会影响控制器其它方面的设置，应当先选择好要设置的区号，然后选择其对应的状态。例1：要将A096号探测器打开即设置在正常监控状态下，操作如下图三所示：图三例2：要在上面画面的基础之上，将B104打开即设置在正常监控状态下。操作如图四、五所示：方法一：图四方法二：图五注:在设置（查询）过程中每按两次“功能”+“△”或“▽”区号将向上或下移动一个区，每按一次“功能”+“△”或“▽”地址号将向下或上移十个.2.4）探测器手动关闭例如：现将A096号探测器进行关闭。若要关闭其它探测器，则须按探测器手动设置的方法，先找到区号，后进行关闭设置。如图六所示：图六2.5）探测器隔离工程中为了便于调试或维修，须将某些探测器与整个系统隔离，以保证系统正常工作。操作方法如图七所示：例1、将A000号探测器隔离：图七注：若是区号比较大的，可利用“2.3”节例2中的两种查找方法：先找到要设置的区号后，按确认键选择状态，“开”、“隔离”、“关”。2.6）探测器设置查询整个系统的探测器设置完之后，画面会显示打开的探测器总数，要想知道具体某一个探测器的状态可以根据“2.3”例2中两种方法进行查询；若要查询所有在线监控的探测器的区号，在探测器手动设置界面可以直接利用“△”/“▽”键进行查询（图八），或按“功能”+“0”再按“△”/“▽”在查询方法方式下进行查询（图九）。例如：查询A回路的30个探测器各自的地址号哪些在打开状态。操作如图八所示：图八连续按“▽”键，可查找A回路中所有在“开”状态的探测器，或利用图九所示方法查询：图九2.7）中文地址的编制LH160火灾报警控制器采用六位中文地址显示，每一位地址可以用汉字也可以用字符或数字来表示，每一个地址的内容均可由四位键盘数字组成，选定位置后，按照汉字表查找想要输入的汉字，按四位数字键便可在此位置显示相应的内容。例1：请给A005输入中文地址：总经理办公室查汉字表：总：0070经：3218理：4074办：1081公：0008室：0111图十例2：请给A01a输出模块编制中...
