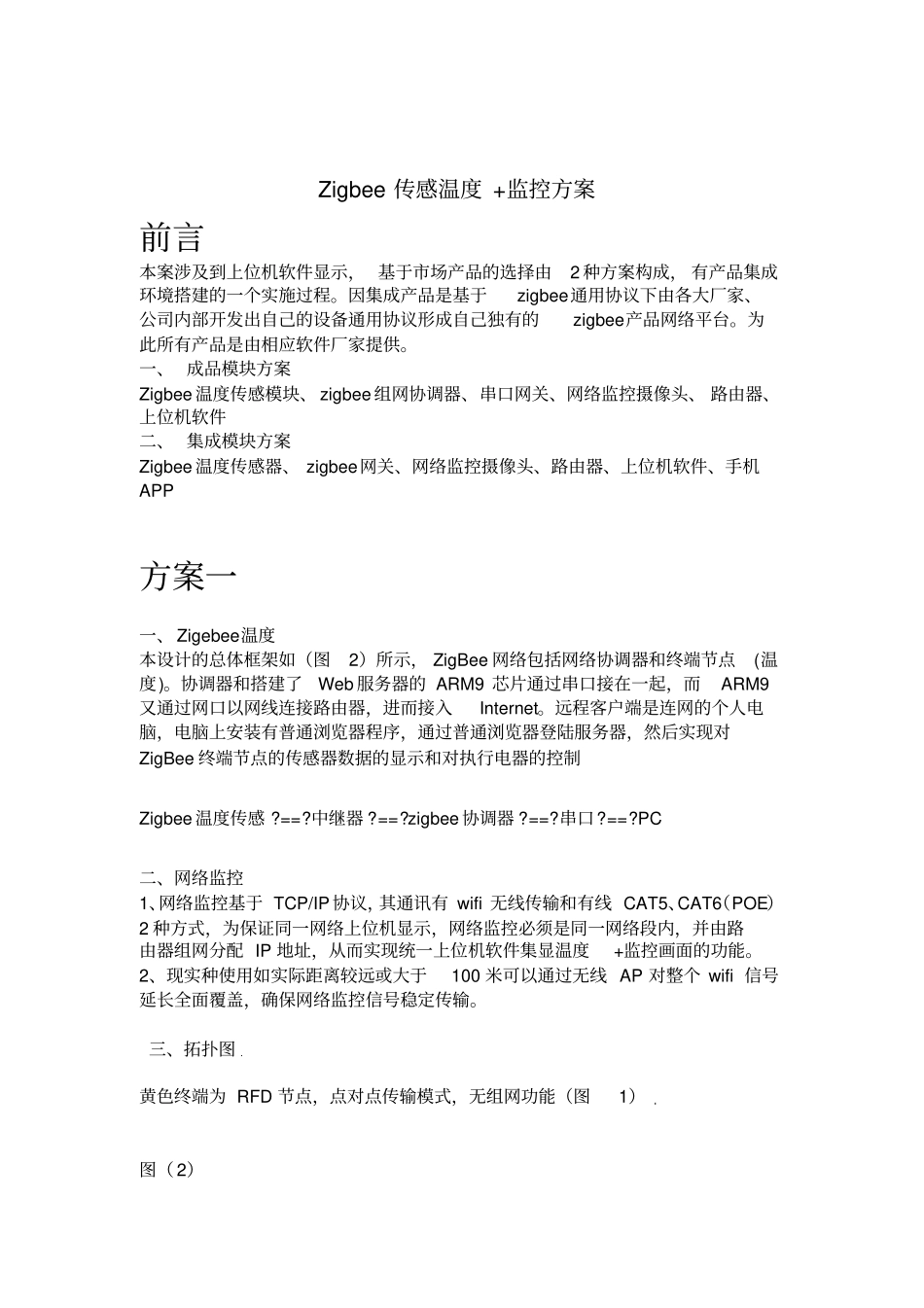

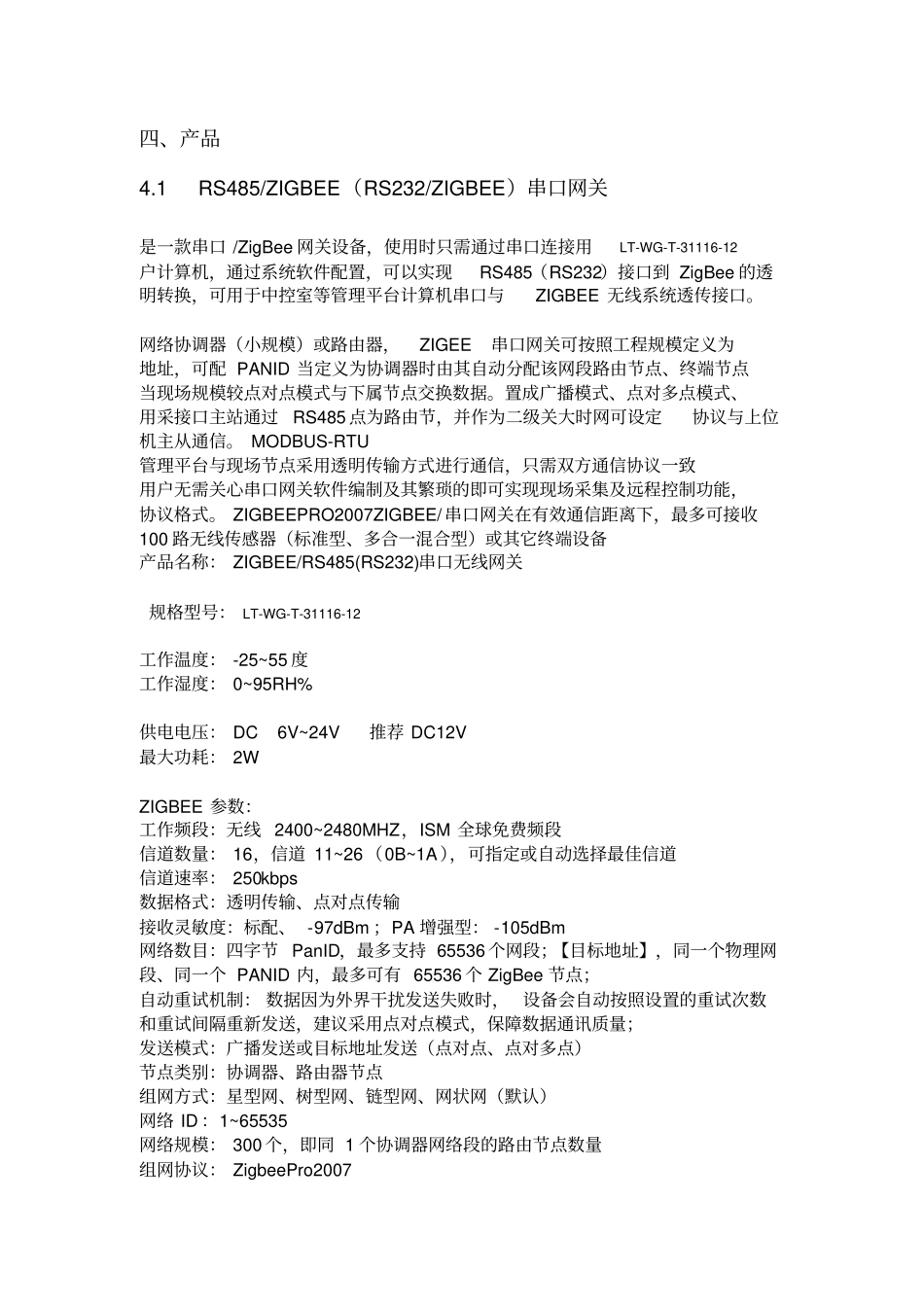

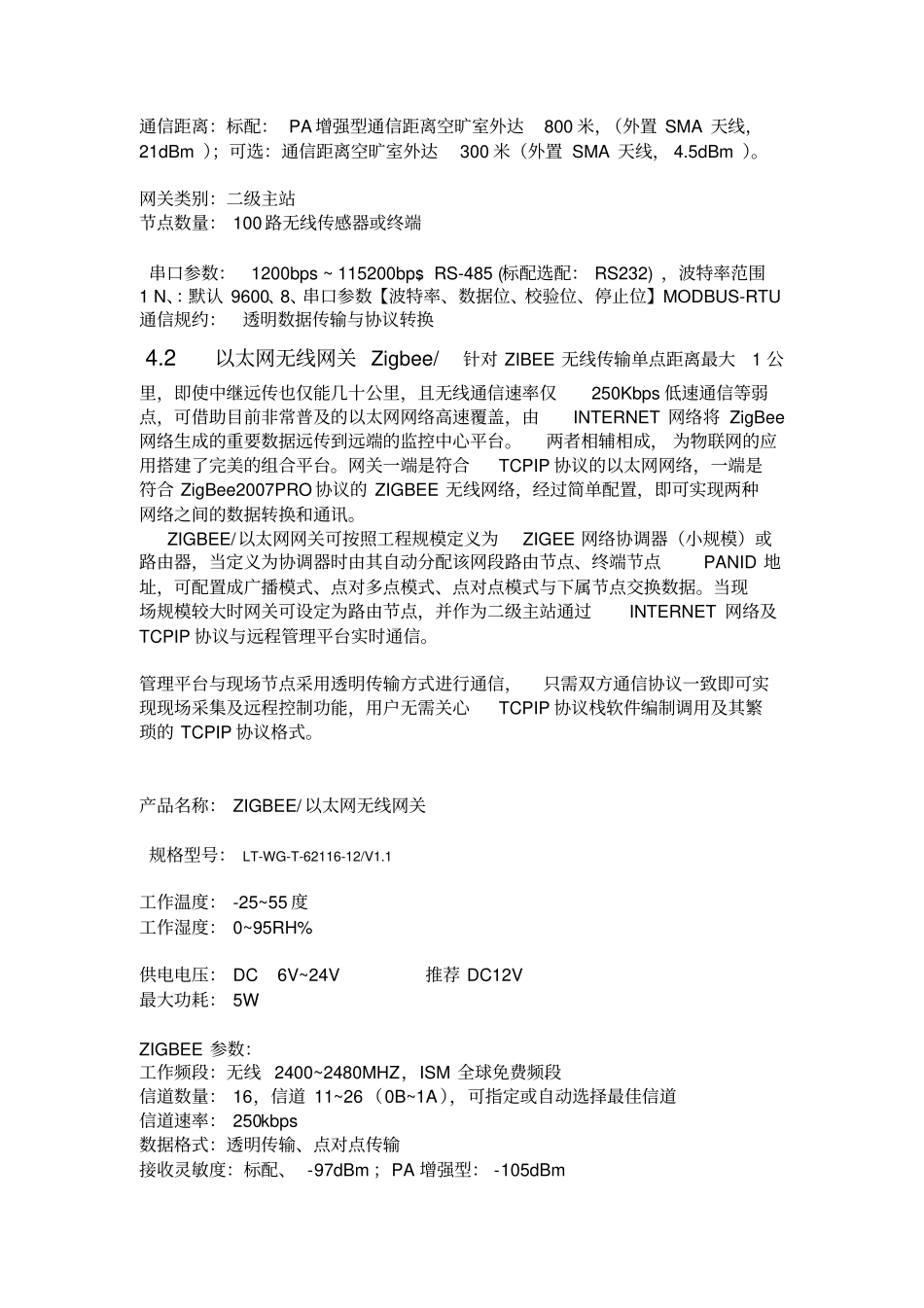

Zigbee传感温度+监控方案前言本案涉及到上位机软件显示，基于市场产品的选择由2种方案构成，有产品集成环境搭建的一个实施过程。因集成产品是基于zigbee通用协议下由各大厂家、公司内部开发出自己的设备通用协议形成自己独有的zigbee产品网络平台。为此所有产品是由相应软件厂家提供。一、成品模块方案Zigbee温度传感模块、zigbee组网协调器、串口网关、网络监控摄像头、路由器、上位机软件二、集成模块方案Zigbee温度传感器、zigbee网关、网络监控摄像头、路由器、上位机软件、手机APP方案一一、Zigebee温度本设计的总体框架如（图2）所示，ZigBee网络包括网络协调器和终端节点(温度)。协调器和搭建了Web服务器的ARM9芯片通过串口接在一起，而ARM9又通过网口以网线连接路由器，进而接入Internet。远程客户端是连网的个人电脑，电脑上安装有普通浏览器程序，通过普通浏览器登陆服务器，然后实现对ZigBee终端节点的传感器数据的显示和对执行电器的控制Zigbee温度传感?==?中继器?==?zigbee协调器?==?串口?==?PC二、网络监控1、网络监控基于TCP/IP协议，其通讯有wifi无线传输和有线CAT5、CAT6（POE）2种方式，为保证同一网络上位机显示，网络监控必须是同一网络段内，并由路由器组网分配IP地址，从而实现统一上位机软件集显温度+监控画面的功能。2、现实种使用如实际距离较远或大于100米可以通过无线AP对整个wifi信号延长全面覆盖，确保网络监控信号稳定传输。三、拓扑图黄色终端为RFD节点，点对点传输模式，无组网功能（图1）图（2）四、产品4.1RS485/ZIGBEE（RS232/ZIGBEE）串口网关是一款串口/ZigBee网关设备，使用时只需通过串口连接用LT-WG-T-31116-12户计算机，通过系统软件配置，可以实现RS485（RS232）接口到ZigBee的透明转换，可用于中控室等管理平台计算机串口与ZIGBEE无线系统透传接口。网络协调器（小规模）或路由器，ZIGEE串口网关可按照工程规模定义为地址，可配PANID当定义为协调器时由其自动分配该网段路由节点、终端节点当现场规模较点对点模式与下属节点交换数据。置成广播模式、点对多点模式、用采接口主站通过RS485点为路由节，并作为二级关大时网可设定协议与上位机主从通信。MODBUS-RTU管理平台与现场节点采用透明传输方式进行通信，只需双方通信协议一致用户无需关心串口网关软件编制及其繁琐的即可实现现场采集及远程控制功能，协议格式。ZIGBEEPRO2007ZIGBEE/串口网关在有效通信距离下，最多可接收100路无线传感器（标准型、多合一混合型）或其它终端设备产品名称：ZIGBEE/RS485(RS232)串口无线网关规格型号：LT-WG-T-31116-12工作温度：-25~55度工作湿度：0~95RH%供电电压：DC6V~24V推荐DC12V最大功耗：2WZIGBEE参数：工作频段：无线2400~2480MHZ，ISM全球免费频段信道数量：16，信道11~26（0B~1A），可指定或自动选择最佳信道信道速率：250kbps数据格式：透明传输、点对点传输接收灵敏度：标配、-97dBm；PA增强型：-105dBm网络数目：四字节PanID，最多支持65536个网段；【目标地址】，同一个物理网段、同一个PANID内，最多可有65536个ZigBee节点；自动重试机制：数据因为外界干扰发送失败时，设备会自动按照设置的重试次数和重试间隔重新发送，建议采用点对点模式，保障数据通讯质量；发送模式：广播发送或目标地址发送（点对点、点对多点）节点类别：协调器、路由器节点组网方式：星型网、树型网、链型网、网状网（默认）网络ID：1~65535网络规模：300个，即同1个协调器网络段的路由节点数量组网协议：ZigbeePro2007通信距离：标配：PA增强型通信距离空旷室外达800米，（外置SMA天线，21dBm）；可选：通信距离空旷室外达300米（外置SMA天线，4.5dBm）。网关类别：二级主站节点数量：100路无线传感器或终端串口参数：1200bps~115200bps；RS-485(标配选配：RS232)，波特率范围1N、：默认9600、8、串口参数【波特率、数据位、校验位、停止位】MODBUS-RTU通信规约：透明数据传输与协议转换4.2以太网无线网关Zigbee/针对ZIBEE无线传输单点距离最大1公里，即使中继远传也仅能几十公里，且无线通信速率仅250Kbps低速通信等弱点，可借助目前非常普及的以太网网络...
