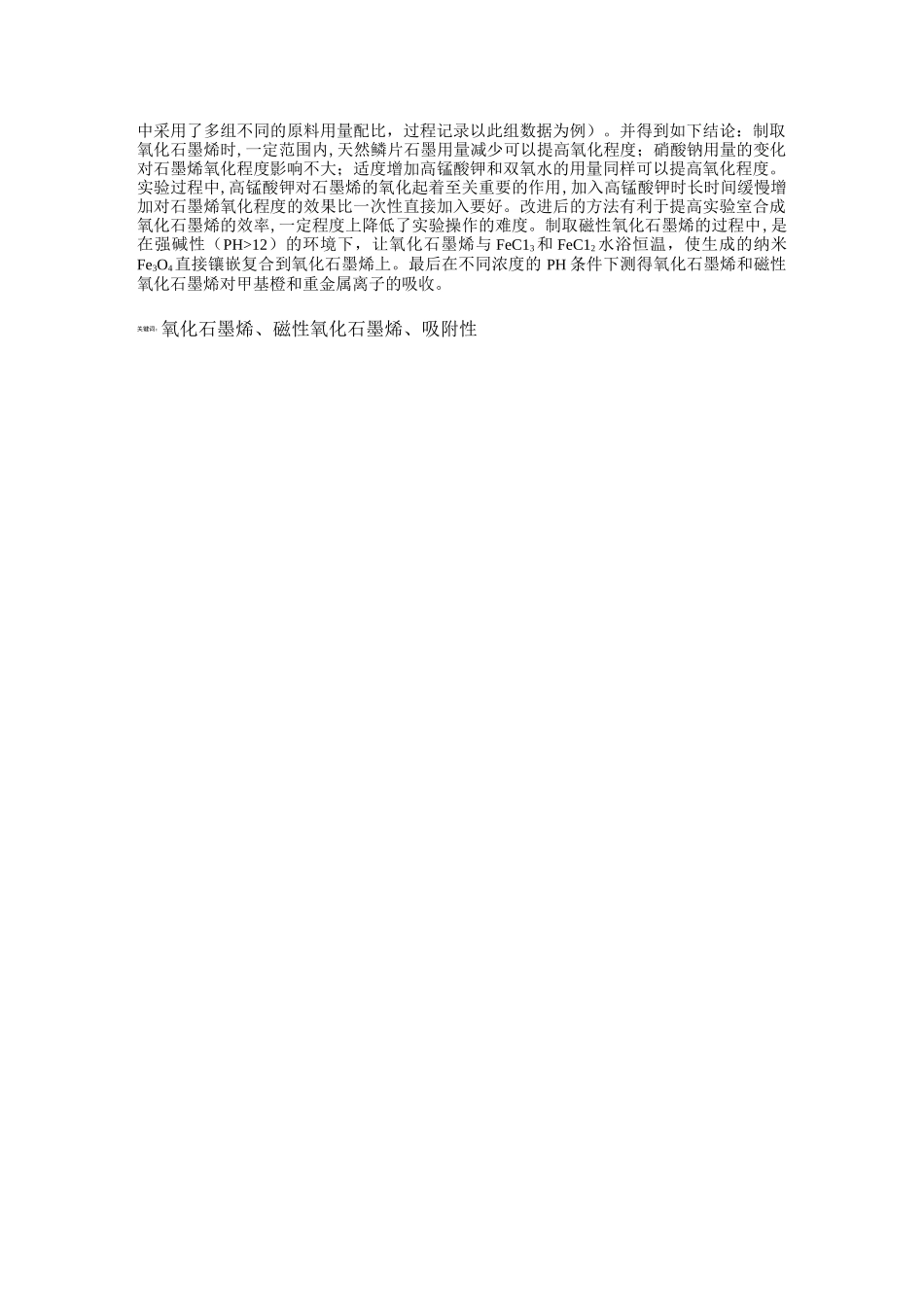

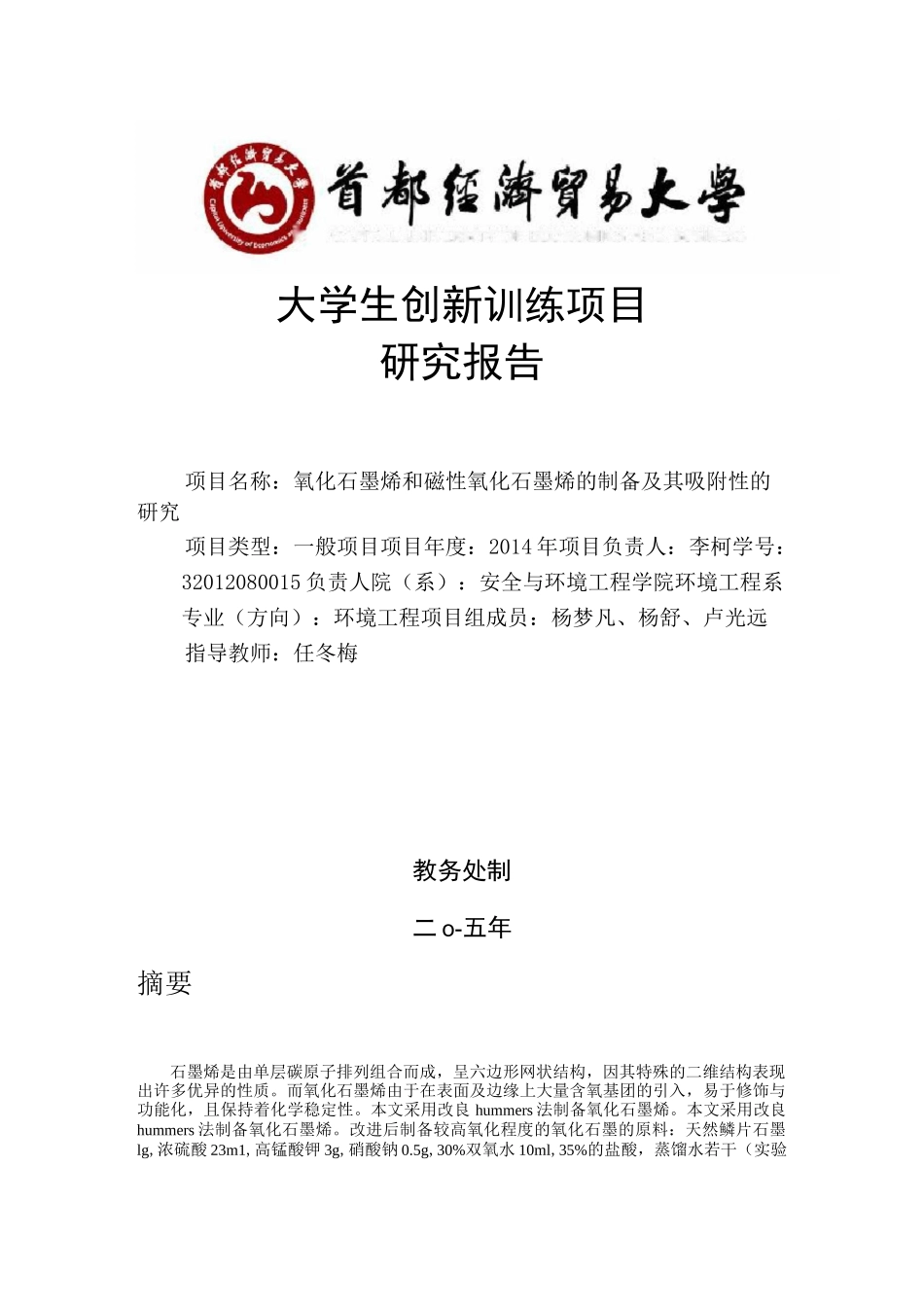

JrCAPITALUNIVERSITYOFEC：OMOM［匚5ANDBUSINESS大学生创新训练项目研究报告项目名称：氧化石墨烯和磁性氧化石墨烯的制备及其吸附性的研究项目类型：一般项目项目年度：2014年项目负责人：李柯学号：32012080015负责人院（系）：安全与环境工程学院环境工程系专业（方向）：环境工程项目组成员：杨梦凡、杨舒、卢光远指导教师：任冬梅教务处制二o-五年摘要石墨烯是由单层碳原子排列组合而成，呈六边形网状结构，因其特殊的二维结构表现出许多优异的性质。而氧化石墨烯由于在表面及边缘上大量含氧基团的引入，易于修饰与功能化，且保持着化学稳定性。本文采用改良hummers法制备氧化石墨烯。本文采用改良hummers法制备氧化石墨烯。改进后制备较高氧化程度的氧化石墨的原料：天然鳞片石墨lg,浓硫酸23m1,高锰酸钾3g,硝酸钠0.5g,30%双氧水10ml,35%的盐酸，蒸馏水若干（实验中采用了多组不同的原料用量配比，过程记录以此组数据为例）。并得到如下结论：制取氧化石墨烯时,一定范围内,天然鳞片石墨用量减少可以提高氧化程度；硝酸钠用量的变化对石墨烯氧化程度影响不大；适度增加高锰酸钾和双氧水的用量同样可以提高氧化程度。实验过程中,高锰酸钾对石墨烯的氧化起着至关重要的作用,加入高锰酸钾时长时间缓慢增加对石墨烯氧化程度的效果比一次性直接加入要好。改进后的方法有利于提高实验室合成氧化石墨烯的效率,一定程度上降低了实验操作的难度。制取磁性氧化石墨烯的过程中,是在强碱性（PH>12）的环境下，让氧化石墨烯与FeC13和FeC12水浴恒温，使生成的纳米Fe3O4直接镶嵌复合到氧化石墨烯上。最后在不同浓度的PH条件下测得氧化石墨烯和磁性氧化石墨烯对甲基橙和重金属离子的吸收。关键词：氧化石墨烯、磁性氧化石墨烯、吸附性1.引言氧化石墨烯及氧化石墨烯基复合材料备受各个研究领域的关注。虽然氧化过程在一定程度上破坏了石墨烯高度共轭结构，但是却使产物具有了着较大的比表面积和层状结构。利用氧化石墨烯作为原材料，经过不同的加工处理手段，可以获得具有特殊性能的石墨烯基衍生物与复合物。通过对氧化石墨烯的剪裁与功能化可以赋予石墨烯新的性质，进一步拓展石墨烯衍生物的应用范围。氧化石墨烯作为合成石墨烯基复合材料的前驱物与支撑基底，易功能化，可控性高。在与其他纳米材料复合过程中，可以提供大的比表面积有效分散附着材料，防止其团聚，同时提高其光学，电学或力学性质。氧化石墨烯及其复合材料具有广泛的运用前景，可用于催化剂载体［1］，阻燃材料［2］，表面活性剂［3］等。然而，作为一类新兴的碳材料，氧化石墨烯的基础研究和应用研究具有较大的研究空间，仍有很多未知领域需要探索。首先，需要了解氧化石墨烯自身差异性。其次，实现氧化石墨烯的功能化和发掘丰富的石墨烯基衍生物是近年来科研工作者的研究热点。最后，石墨烯基纳米复合材料的开发与拓展也是研究者竞相追逐的焦点。材料应用范围很广。氧化石墨烯是一种性能优异的新型碳材料，具有较高的比表面积和表面丰富的官能团。氧化石墨烯复合材料包括聚合物类复合材料以及无机物类复合材料更是具有广泛的应用领域，因此氧化石墨烯的表面改性成为另一个研究重点。石墨鳞片在HSO、HNO、HClO等强酸和少量氧化剂的共同作用下可形成最低阶为1阶2434的石墨层间化合物，这种低阶石墨层间化合物在过量强氧化剂如高锰酸钾、高氯酸钾等的作用下，可继续发生深度液相氧化反应，产物水解后即成为氧化石墨烯［4］。本文中所涉及的改良hummers法通过不断改变原料的配比用量，多次实验并进行数据分析，然后在实验过程中各个步骤上依次调整，最后真空抽滤、超声震荡等方法以获得较高产率和纯度的氧化石墨烯。ooooHOOOOHOOCOOHCOOHOHCOOCOOCOOCOO图一（氧化石墨烯的结构式）2氧化石墨烯的制备2.1原料和仪器原料：天然鳞片石墨，98%的浓硫酸，高锰酸钾，硝酸钠，30%的双氧水，35%的盐酸，蒸馏水。仪器：电子天平，恒温水浴锅，电磁搅拌器，真空抽滤机，差速离心机，多功能电阻率自动测定仪3.2实验过程及实验现象3.2.1制备低温反应阶段:用电子天平称量出1.0046g的石墨鳞片和0.5006g的硝酸钠放入反应用的锥形瓶中，在放入一粒...
