北邮2017秋季光纤通信技术光纤通信技术-阶段作业二VIP免费

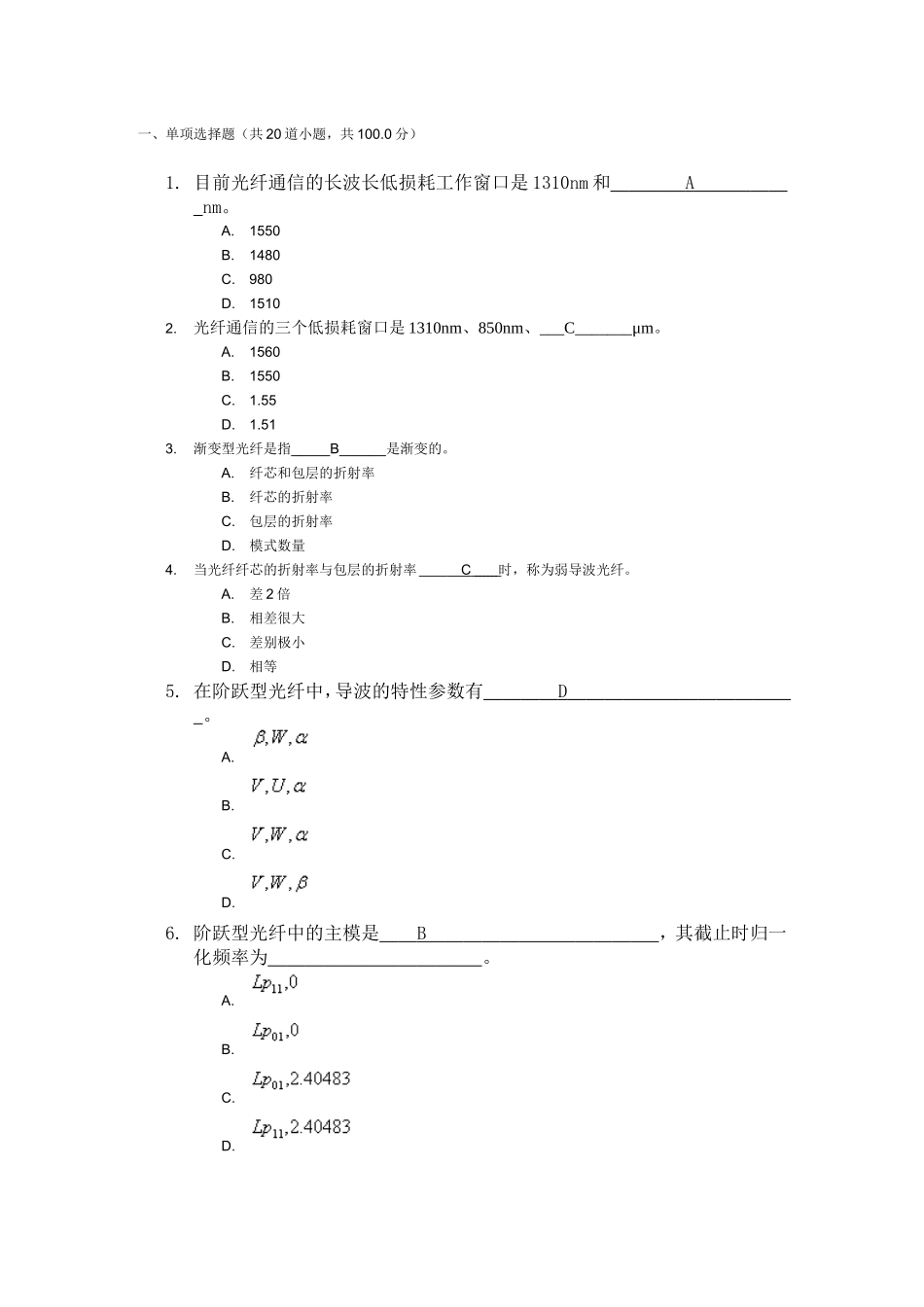

北邮2017秋季光纤通信技术光纤通信技术-阶段作业二_第1页
1/15

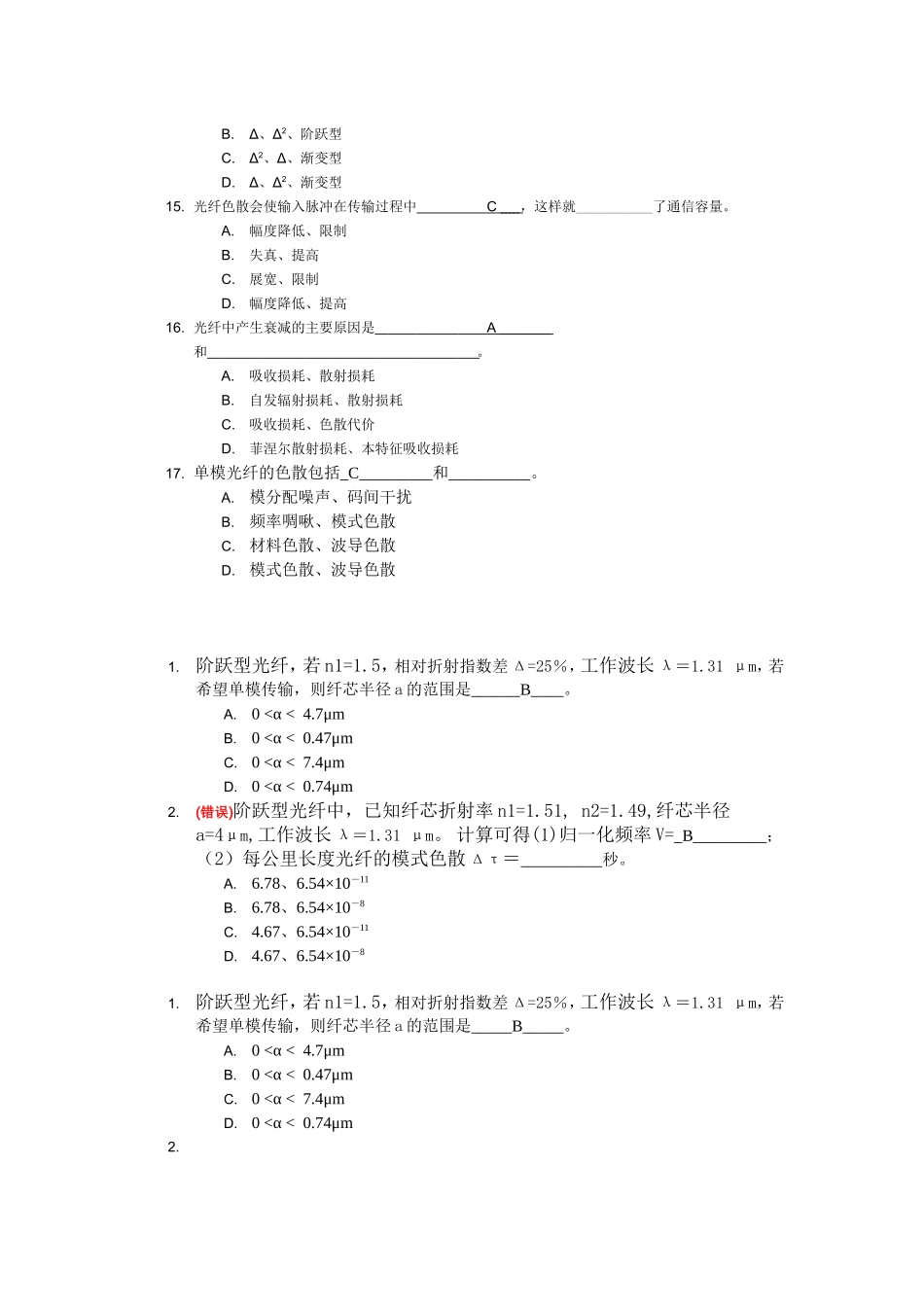

北邮2017秋季光纤通信技术光纤通信技术-阶段作业二_第2页
2/15
北邮2017秋季光纤通信技术光纤通信技术-阶段作业二_第3页
3/15
一、单项选择题(共20道小题,共100.0分)1.目前光纤通信的长波长低损耗工作窗口是1310nm和Anm。A.1550B.1480C.980D.15102.光纤通信的三个低损耗窗口是1310nm、850nm、___C_______μm。A.1560B.1550C.1.55D.1.513.渐变型光纤是指_____B______是渐变的。A.纤芯和包层的折射率B.纤芯的折射率C.包层的折射率D.模式数量4.当光纤纤芯的折射率与包层的折射率C时,称为弱导波光纤。A.差2倍B.相差很大C.差别极小D.相等5.在阶跃型光纤中,导波的特性参数有D。A.B.C.D.6.阶跃型光纤中的主模是B,其截止时归一化频率为。A.B.C.D.7.在子午面上的光射线在一个周期内和该平面中心轴交叉两次,这种射线被称为B。A.反射线B.子午线C.斜射线D.折射线8.阶跃型光纤中数值孔径的计算式为____C________________。A.B.C.D.9.渐变型光纤子午线的轨迹方程受纤芯的折射率分布、___A________和___________因素的影响。A.光线入射点处的折射率、光线入射点处的轴向角B.光线入射点处的折射率、光线入射点处的半径C.光线入射点处的轴向角、光线入射点处的N0D.光线入射点处的轴向角、纤芯和包层发生全反射的入射角10.渐变指数A的折射指数分布光纤为多模渐变型光纤的最佳折射指数分布形式。A.2B.∞C.1D.311.渐变型光纤的最佳折射指数分布是指___D_______型折射指数分布。A.立方B.线C.常数D.平方12.利用一段____D_______光纤可以消除光纤中由于色散的存在使得光脉冲信号发生的展宽和畸变。A.色散位移单模光纤B.非零色散光纤C.色散平台光纤D.色散补偿光纤13.色散位移单模光纤是将零色散点从______B_____移到___________处的光纤。A.1.55μm、1.31μmB.1.31μm、1.55μmC.1.3μm、1.31μmD.0.85μm、1.55μm14.从时延差公式可见,多模阶跃型光纤的时延差与____成正比,多模渐变型光纤的时延差与____成正比,因此,____D_______光纤的色散较小。A.Δ2、Δ、阶跃型B.Δ、Δ2、阶跃型C.Δ2、Δ、渐变型D.Δ、Δ2、渐变型15.光纤色散会使输入脉冲在传输过程中C,这样就___________了通信容量。A.幅度降低、限制B.失真、提高C.展宽、限制D.幅度降低、提高16.光纤中产生衰减的主要原因是A和。A.吸收损耗、散射损耗B.自发辐射损耗、散射损耗C.吸收损耗、色散代价D.菲涅尔散射损耗、本特征吸收损耗17.单模光纤的色散包括_C_________和__________。A.模分配噪声、码间干扰B.频率啁啾、模式色散C.材料色散、波导色散D.模式色散、波导色散1.阶跃型光纤,若n1=1.5,相对折射指数差Δ=25%,工作波长λ=1.31μm,若希望单模传输,则纤芯半径a的范围是______B____。A.0<α<4.7μmB.0<α<0.47μmC.0<α<7.4μmD.0<α<0.74μm2.(错误)阶跃型光纤中,已知纤芯折射率n1=1.51,n2=1.49,纤芯半径a=4μm,工作波长λ=1.31μm。计算可得(1)归一化频率V=_B_________;(2)每公里长度光纤的模式色散Δτ=__________秒。A.6.78、6.54×10-11B.6.78、6.54×10-8C.4.67、6.54×10-11D.4.67、6.54×10-81.阶跃型光纤,若n1=1.5,相对折射指数差Δ=25%,工作波长λ=1.31μm,若希望单模传输,则纤芯半径a的范围是_____B_____。A.0<α<4.7μmB.0<α<0.47μmC.0<α<7.4μmD.0<α<0.74μm2.3.阶跃型光纤中,已知纤芯折射率n1=1.51,n2=1.49,纤芯半径a=4μm,工作波长λ=1.31μm。计算可得(1)归一化频率V=__________;(2)每公里长度光纤的模式色散Δτ=_______A___秒。A.6.78、6.54×10-11B.6.78、6.54×10-8C.4.67、6.54×10-11D.4.67、6.54×10-84.计算STM-1帧结构中段开销SOH的容量(速率)=___B_______Mb/s。A.4.608Kb/sB.4.608Mb/sC.15.336Kb/sD.15.336Mb/s若一个2.5Gbit/s单模光缆通信系统,其系统总体要求如下:系统中采用的激光器为单纵摸激光器,其阈值电流小于50mA,激光器工作于1550nm.光脉冲谱线宽度Δλmax≤1.8nm。发送光功率PT=2.5dBm。如用高性能的光接收组件,可在BER=1×10-10条件下得到接收灵敏度PR=-38dBm,动态范围D≥20dB。若考虑光通道功率代价PP=1dB,光连接器衰减AC=1dB(发送和接收端各一个),光纤接头损耗AS=0.1dB/km,光纤固有损耗α=0.23dB/km,光纤色散系数D≤2.2ps/(km・nm)取ME=3dBMC=0.1dB/km,频率啁啾...
