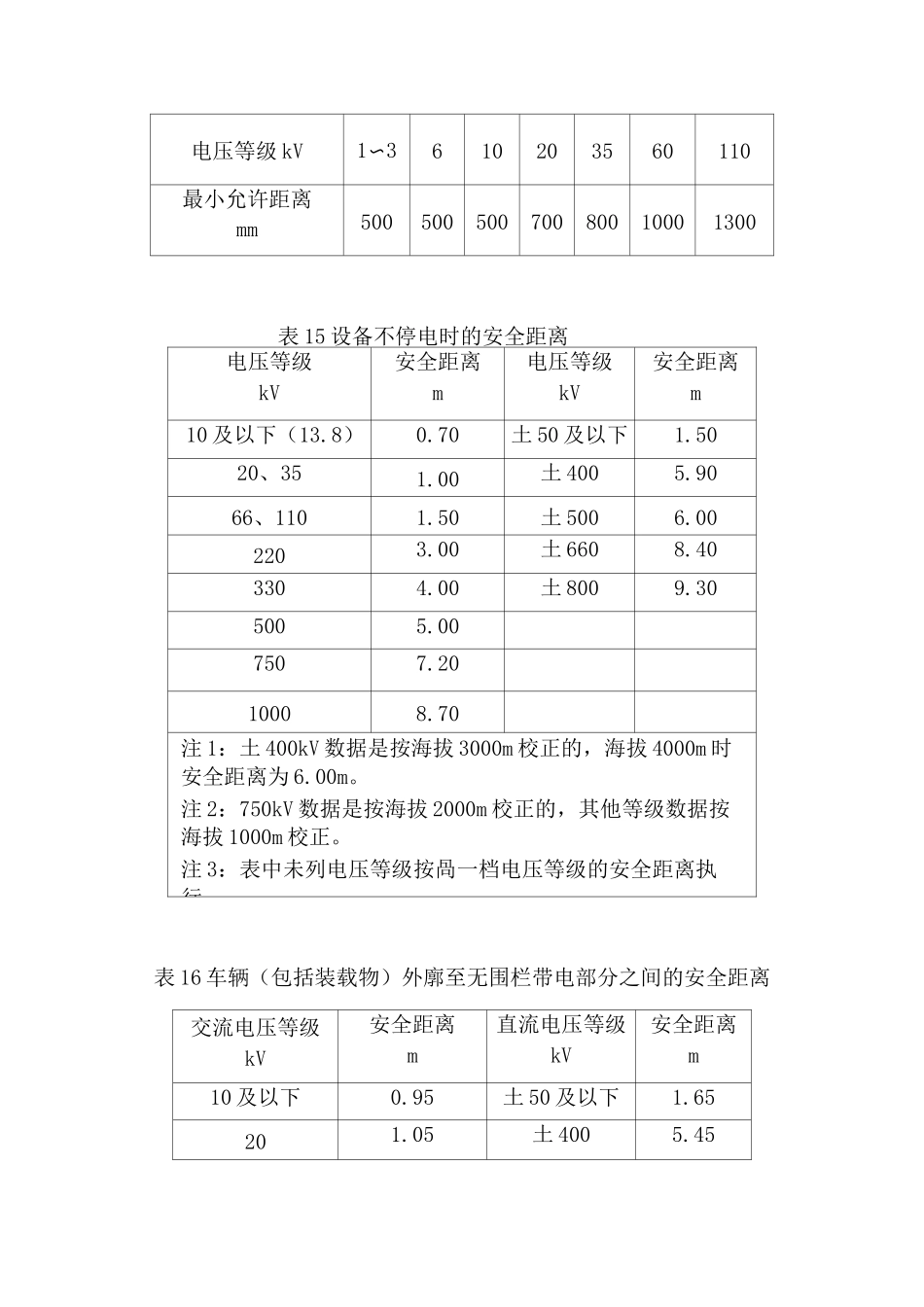

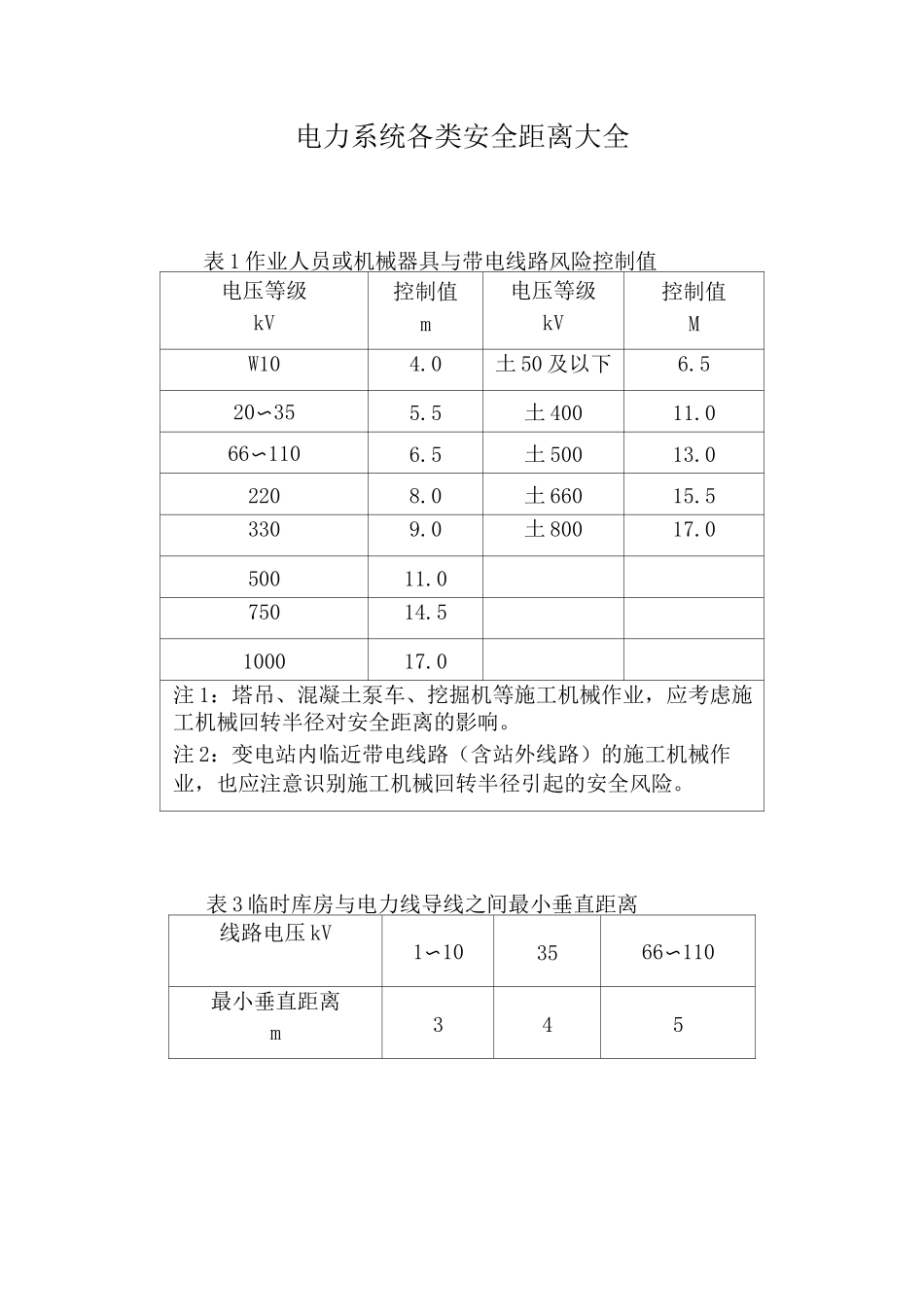

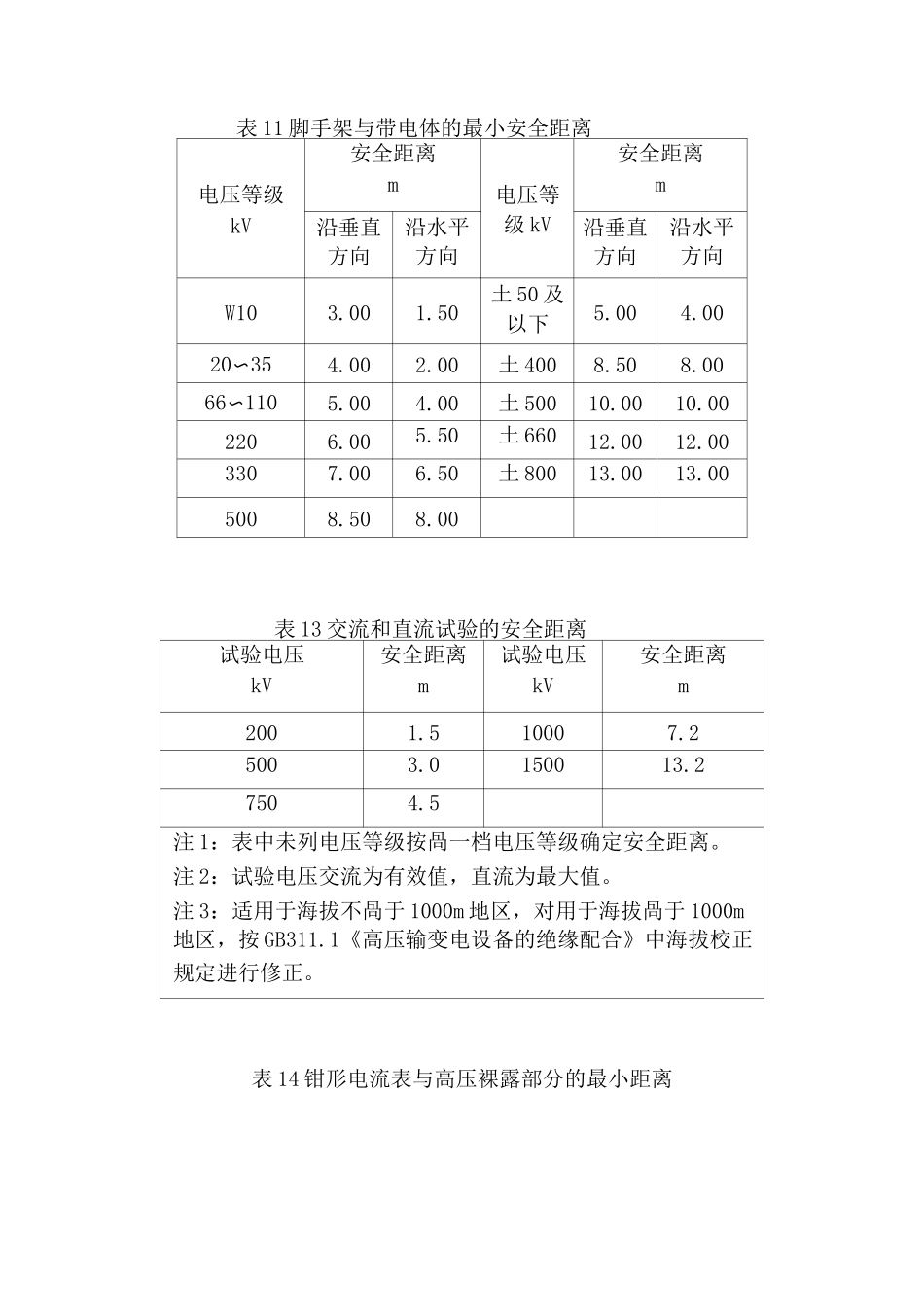

电力系统各类安全距离大全表1作业人员或机械器具与带电线路风险控制值电压等级kV控制值m电压等级kV控制值MW104.0土50及以下6.520〜355.5土40011.066〜1106.5土50013.02208.0土66015.53309.0土80017.050011.075014.5100017.0注1：塔吊、混凝土泵车、挖掘机等施工机械作业，应考虑施工机械回转半径对安全距离的影响。注2：变电站内临近带电线路（含站外线路）的施工机械作业，也应注意识别施工机械回转半径引起的安全风险。表3临时库房与电力线导线之间最小垂直距离线路电压kV1〜103566〜110最小垂直距离m345表11脚手架与带电体的最小安全距离电压等级kV安全距离m电压等级kV安全距离m沿垂直方向沿水平方向沿垂直方向沿水平方向W103.001.50土50及以下5.004.0020〜354.002.00土4008.508.0066〜1105.004.00土50010.0010.002206.005.50土66012.0012.003307.006.50土80013.0013.005008.508.00表13交流和直流试验的安全距离试验电压kV安全距离m试验电压kV安全距离m2001.510007.25003.0150013.27504.5注1：表中未列电压等级按咼一档电压等级确定安全距离。注2：试验电压交流为有效值，直流为最大值。注3：适用于海拔不咼于1000m地区，对用于海拔咼于1000m地区，按GB311.1《高压输变电设备的绝缘配合》中海拔校正规定进行修正。表14钳形电流表与高压裸露部分的最小距离电压等级kV1〜3610203560110最小允许距离mm50050050070080010001300表15设备不停电时的安全距离电压等级kV安全距离m电压等级kV安全距离m10及以下（13.8）0.70土50及以下1.5020、351.00土4005.9066、1101.50土5006.002203.00土6608.403304.00土8009.305005.007507.2010008.70注1：土400kV数据是按海拔3000m校正的，海拔4000m时安全距离为6.00m。注2：750kV数据是按海拔2000m校正的，其他等级数据按海拔1000m校正。注3：表中未列电压等级按咼一档电压等级的安全距离执行。表16车辆（包括装载物）外廓至无围栏带电部分之间的安全距离交流电压等级kV安全距离m直流电压等级kV安全距离m10及以下0.95土50及以下1.65201.05土4005.45351.15土5005.60661.40土6608.001101.65(1.75)土8009.002202.553303.255004.557506.7010008.25注1：括号内数字为110kV中性点不接地系统所使用。注2：±400kV数据是按海拔3000m校正的，海拔4000m时安全距离为5.55m，海拔1000m时安全距离为5.00m；750kV数据是按海拔2000m校正的，其他等级数据按海拔1000m校正。注3：表中未列电压等级按咼一档电压等级的安全距离执行。注4：表中数据不适用带升降操作功能的机械运输。表17作业人员工作中正常活动范围与带电设备的安全距离电压等级kV安全距离m电压等级kV安全距离m10及以下0.70土50及以下1.5020、351.00土4006.7066、1101.50土5006.802203.00土6609.003304.00土80010.105005.007508.0010009.50注1：土400kV数据是按海拔3000m校正的，海拔4000m时安全距离为6.80m,海拔1000m时安全距离为5.50m；750kV数据是按海拔2000m校正的，其他等级数据按海拔1000m校正。注2：表中未列电压等级按高一档电压等级的安全距离执行。表18施工机械操作正常活动范围与带电设备的安全距离电压等级kV安全距离m电压等级kV安全距离m10及以下3.00土50及以下4.5020、354.00土4009.7066、1104.50土50010.002206.00土66012.003307.00土80013.105008.0075011.00100013.00注1：±400kV数据是按海拔3000m校正的，海拔4000m时安全距离为10.00m，海拔1000m时安全距离为8.50m；750kV数据是按海拔2000m校正的，其他等级数据按海拔1000m校正。注2：表中未列电压等级按高一档电压等级的安全距离执行。表19起重机及吊件与带电体的安全距离电压等级kV安全距离m沿垂直方向沿水平方向W103.001.5020〜354.002.0066〜1105.004.002206.005.503307.006.505008.508.0075011.0011.00100013.0013.00土50及以下5.004.00土4008.508.00土50010.0010.00土66012.0012.00土80013.0013.00注1：750kV数据是按海拔2000m校正的，其他等级数据按海拔1000m校正。注2：表中未列电压等级按咼一档电压等级的安全距离执行表20跨越架与被跨越物的最小安全距离f'风■-、、跨越物名称跨越架部位一般铁路一般公路高速公路通信线与架...
