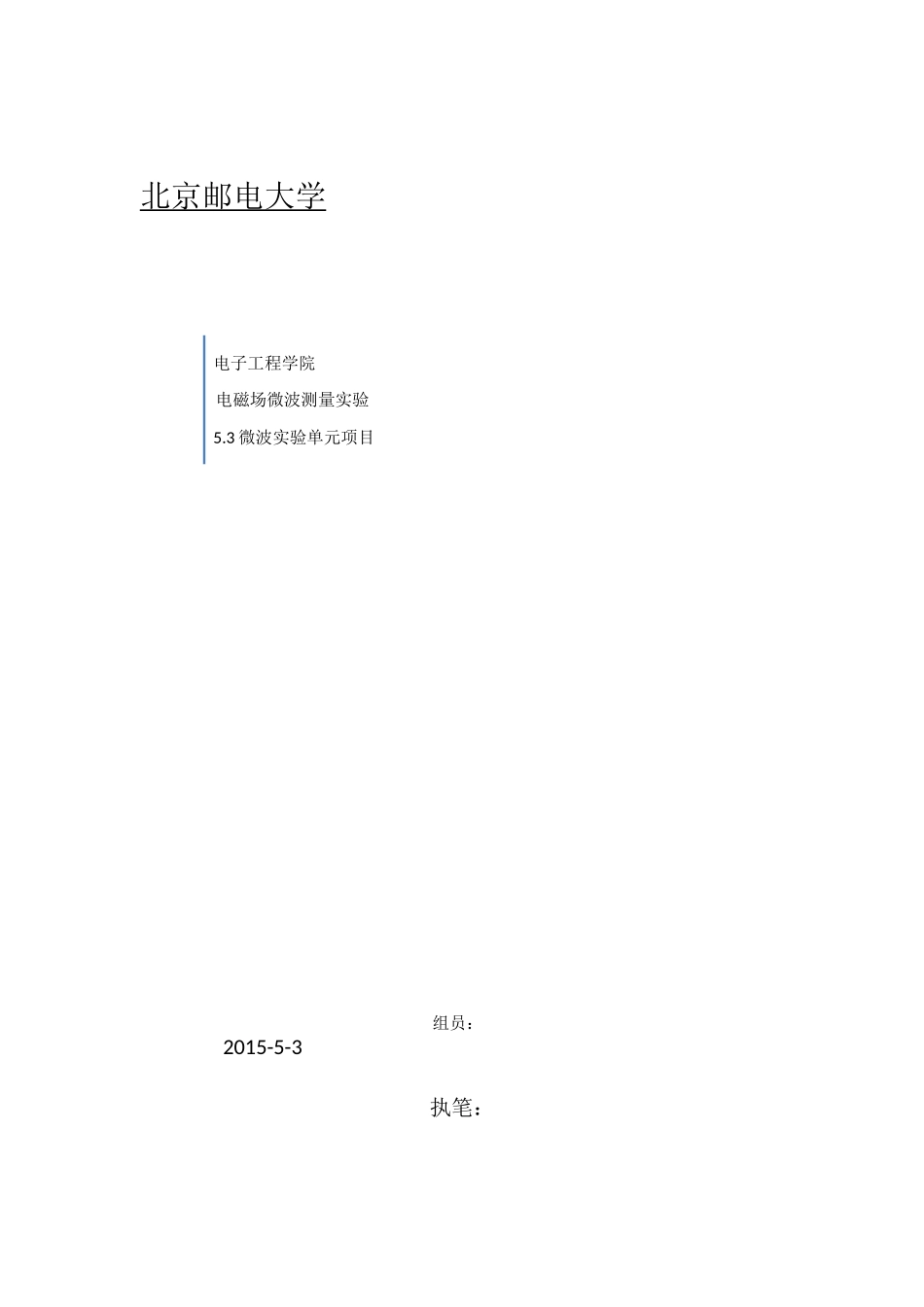

北邮电磁场与微波实验5.3微波单元项目_第1页
1/16

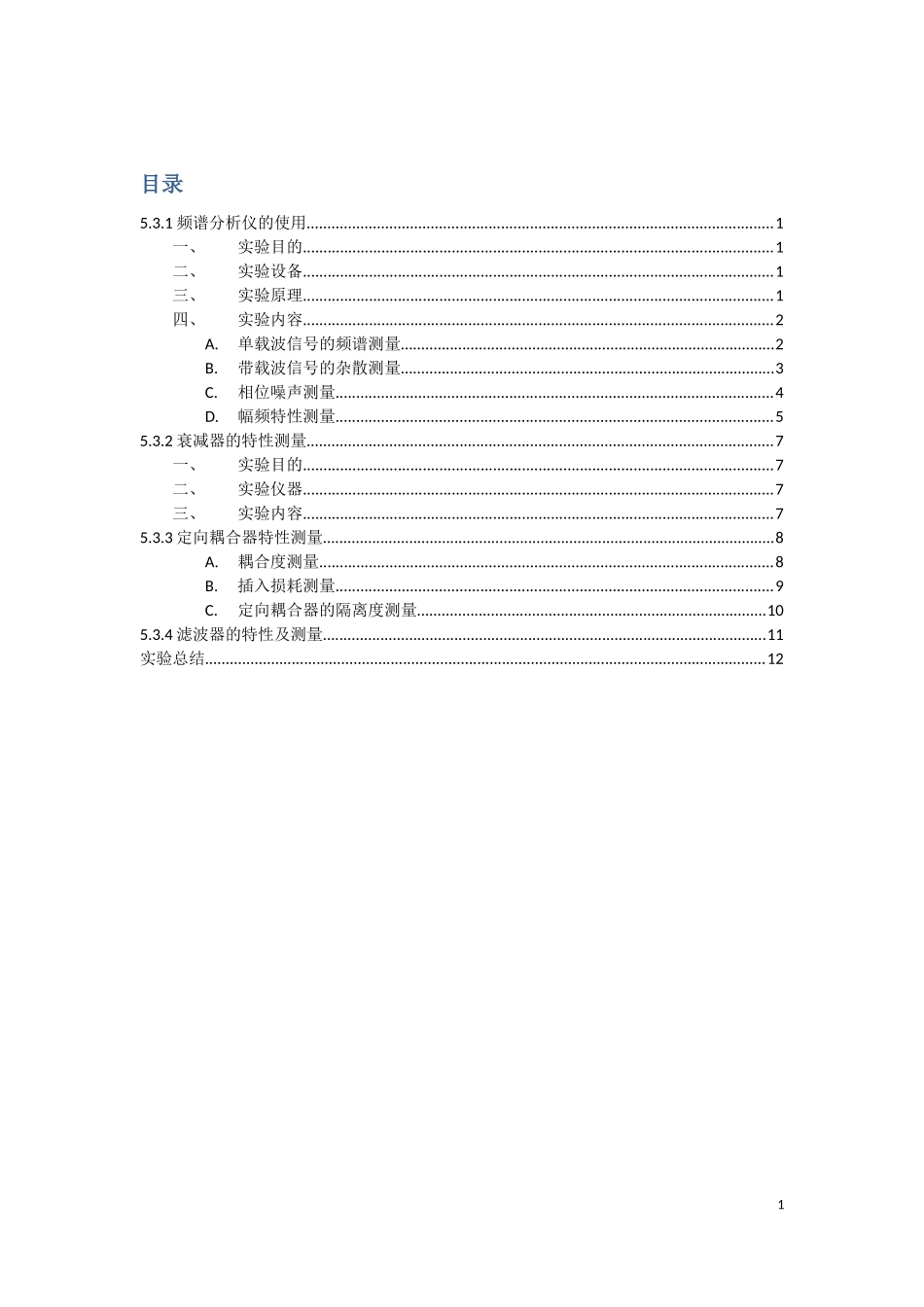

北邮电磁场与微波实验5.3微波单元项目_第2页
2/16

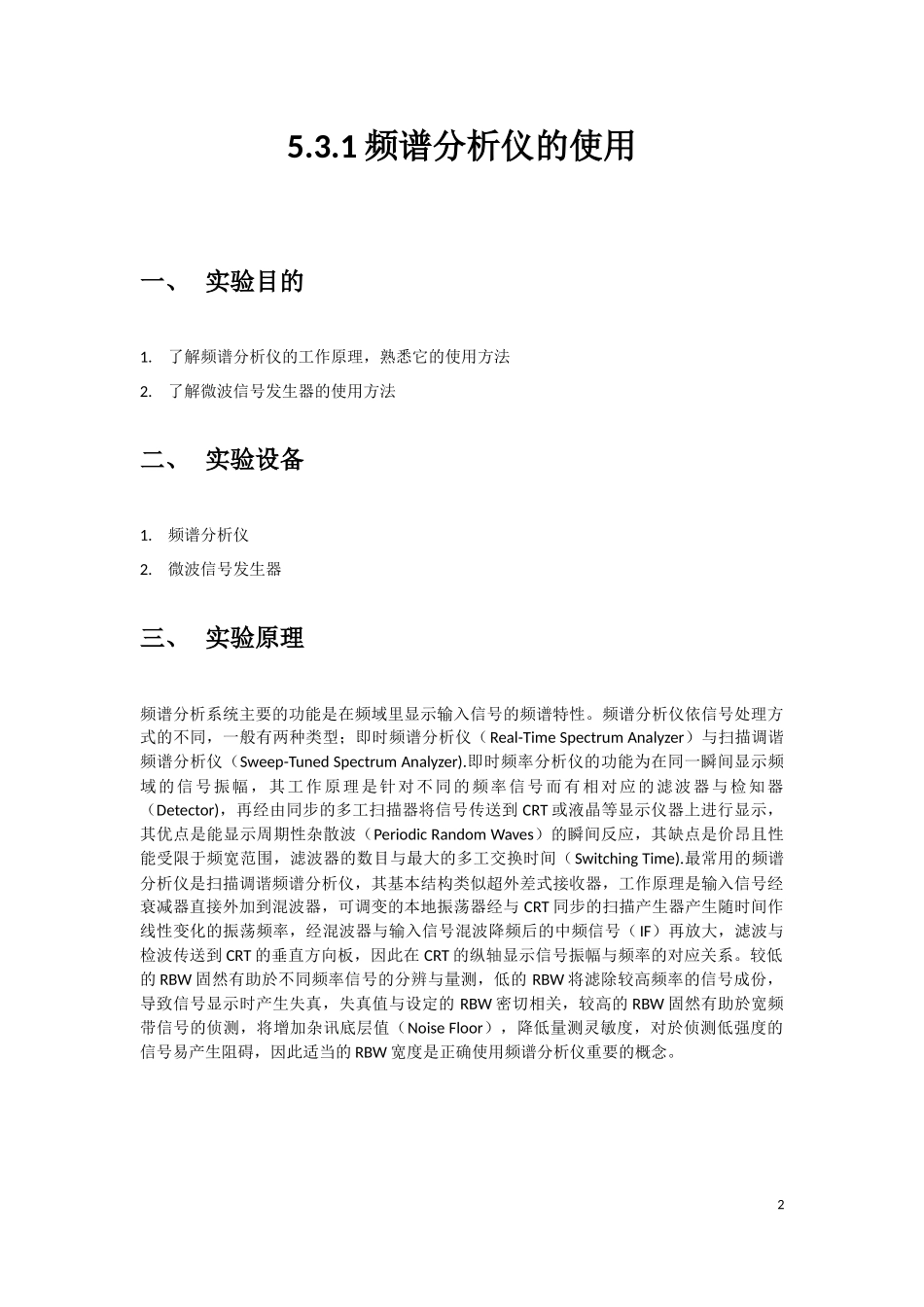

北邮电磁场与微波实验5.3微波单元项目_第3页
3/16
北京邮电大学电子工程学院电磁场微波测量实验5.3微波实验单元项目组员:2015-5-3执笔:目录5.3.1频谱分析仪的使用.................................................................................................................1一、实验目的..................................................................................................................1二、实验设备..................................................................................................................1三、实验原理..................................................................................................................1四、实验内容..................................................................................................................2A.单载波信号的频谱测量...........................................................................................2B.带载波信号的杂散测量...........................................................................................3C.相位噪声测量..........................................................................................................4D.幅频特性测量..........................................................................................................55.3.2衰减器的特性测量.................................................................................................................7一、实验目的..................................................................................................................7二、实验仪器..................................................................................................................7三、实验内容..................................................................................................................75.3.3定向耦合器特性测量..............................................................................................................8A.耦合度测量..............................................................................................................8B.插入损耗测量..........................................................................................................9C.定向耦合器的隔离度测量.....................................................................................105.3.4滤波器的特性及测量............................................................................................................11实验总结........................................................................................................................................1215.3.1频谱分析仪的使用一、实验目的1.了解频谱分析仪的工作原理,熟悉它的使用方法2.了解微波信号发生器的使用方法二、实验设备1.频谱分析仪2.微波信号发生器三、实验原理频谱分析系统主要的功能是在频域里显示输入信号的频谱特性。频谱分析仪依信号处理方式的不同,一般有两种类型;即时频谱分析仪(Real-TimeSpectrumAnalyzer)与扫描调谐频谱分析仪(Sweep-TunedSpectrumAnalyzer).即时频率分析仪的功能为在同一瞬间显示频域的信号振幅,其工作原理是针对不同的频率信号而有相对应的滤波器与检知器(Detector),再经由同步的多工扫描器将信号传送到CRT或液晶等显示仪器上进行显示,其优点是能显示周期性杂散波(PeriodicRandomWaves)的瞬间反应,其缺点是价昂且性能受限于频宽范围,滤波器的数目与最大的多工交换时间(SwitchingTime).最常用的频谱分析仪是扫描调谐频谱分析仪,其基本结构类似超外差式接收器,工作原理是输入信号经衰减器直接外加到混波器,可调变的本地振荡器经与CRT同步的扫描产生器产生...
