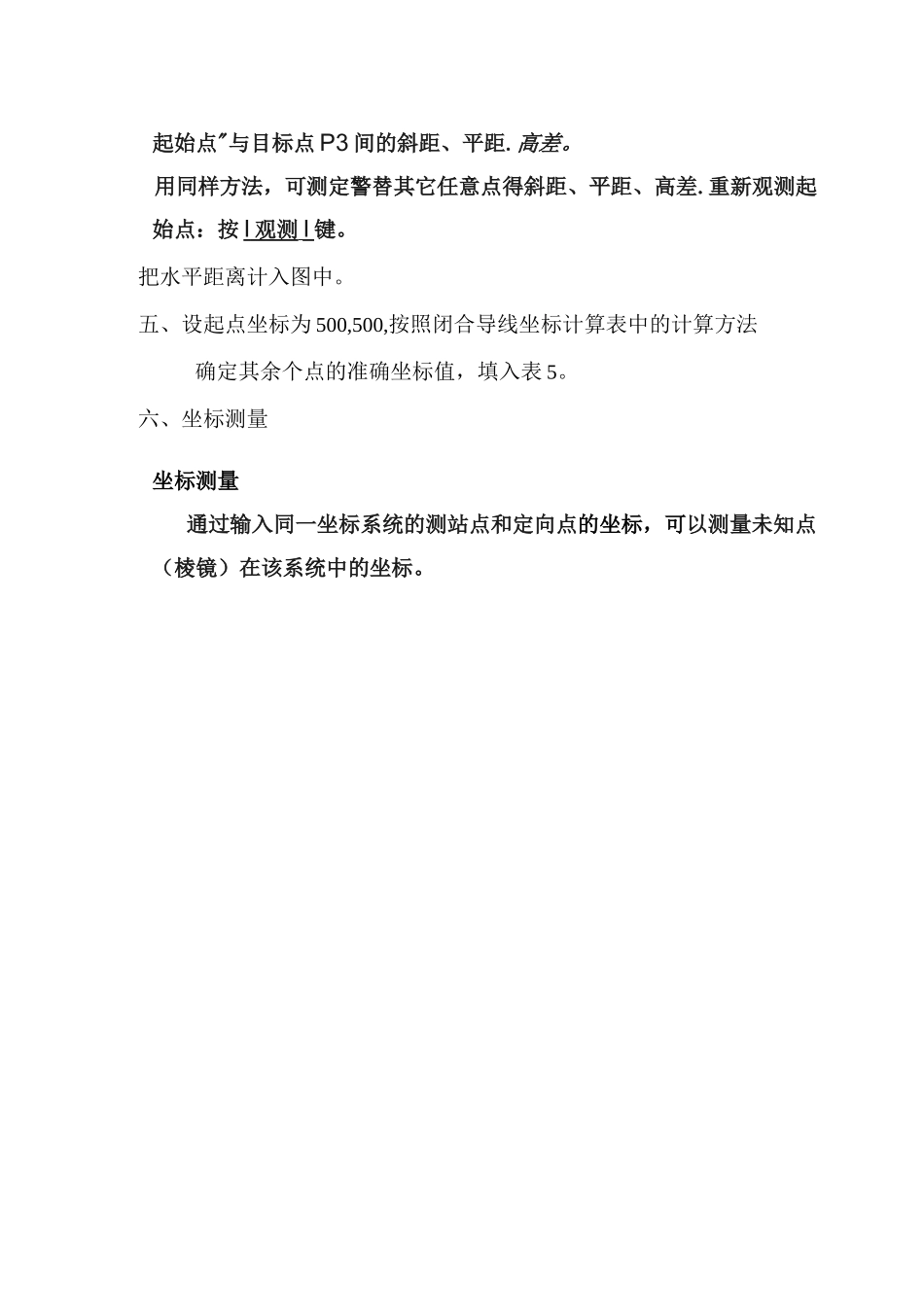

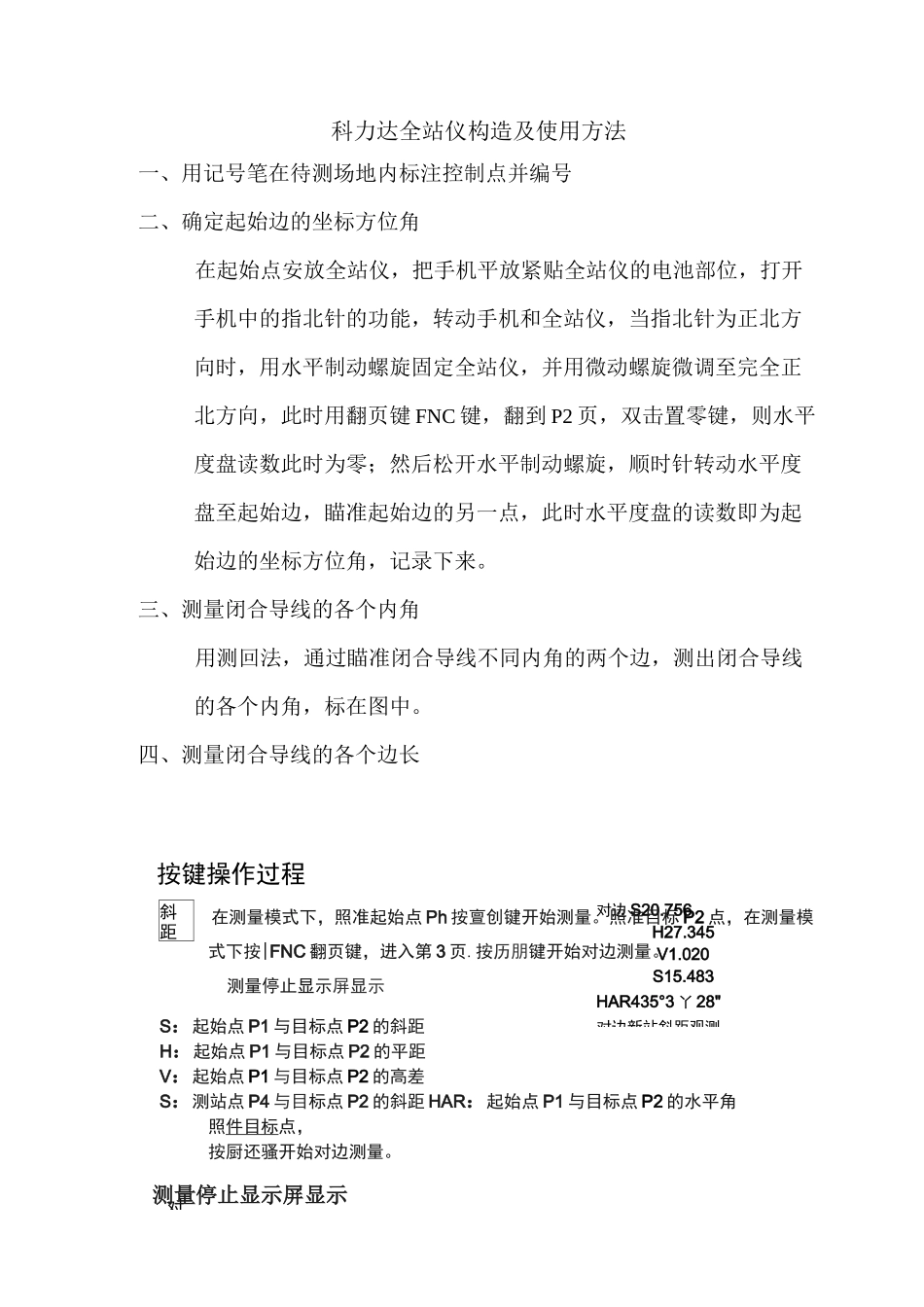

斜距对对边S20.756H27.345V1.020S15.483HAR435°3丫28"对边新站斜距观测科力达全站仪构造及使用方法一、用记号笔在待测场地内标注控制点并编号二、确定起始边的坐标方位角在起始点安放全站仪，把手机平放紧贴全站仪的电池部位，打开手机中的指北针的功能，转动手机和全站仪，当指北针为正北方向时，用水平制动螺旋固定全站仪，并用微动螺旋微调至完全正北方向，此时用翻页键FNC键，翻到P2页，双击置零键，则水平度盘读数此时为零；然后松开水平制动螺旋，顺时针转动水平度盘至起始边，瞄准起始边的另一点，此时水平度盘的读数即为起始边的坐标方位角，记录下来。三、测量闭合导线的各个内角用测回法，通过瞄准闭合导线不同内角的两个边，测出闭合导线的各个内角，标在图中。四、测量闭合导线的各个边长按键操作过程在测量模式下，照准起始点Ph按亶创键开始测量。照准目标P2点，在测量模式下按|FNC翻页键，进入第3页.按历朋键开始对边测量。测量停止显示屏显示S：起始点P1与目标点P2的斜距H：起始点P1与目标点P2的平距V：起始点P1与目标点P2的高差S：测站点P4与目标点P2的斜距HAR：起始点P1与目标点P2的水平角照件目标点，按厨还骚开始对边测量。测量停止显示屏显示起始点"与目标点P3间的斜距、平距.高差。用同样方法，可测定警替其它任意点得斜距、平距、高差.重新观测起始点：按I观测I键。把水平距离计入图中。五、设起点坐标为500,500,按照闭合导线坐标计算表中的计算方法确定其余个点的准确坐标值，填入表5。六、坐标测量坐标测量通过输入同一坐标系统的测站点和定向点的坐标，可以测量未知点（棱镜）在该系统中的坐标。L1设置测站点1.L1直接输入坐标LL2调用内存中的坐标文件设置测站1.2设置后视点kl1.2.112坐标定后视（若内存有后视点坐标采用取值输按FN坐FNC按I坐标丨键,显示坐标测量菜单。EN按ENT回车键进入输入测站数据模式.EN确定L3^4坐标测量测量记录直接输入坐标操作过程按|2握取“2.设置测站”（或直接按数字键2）°输入NO,EO,Z0（测站夬坐标,高程）、仪器高、目标高。每输入一数据后按IENT|键。（若按记录键，则记录测站数据再按存储键将测站数据存入工作文件）按I确定I键,结束测站数据输入操作，显示返回坐标测量菜单屏幕.1.1.2调用内存中坐标文件设置测站操作过程在坐标测量模式菜单下按|2储，选取“2.设置测站”o取值▲▼|查找查阅上一页数据，查阅上一页数据"按|查阅|键读取所选点，｛还可材最話|f|最后|键查看作业中的其他数据按〕E迢键可返回取值列表）按面T|键可返回测站设置屏幕.按|确定|键，显示返回坐标测量菜单屏幕"按键取查EN确1.2.1方位角定后视按键操作过程3|在坐标测量菜单屏幕下用▲▼按|~T|键选取“3.设置后视”.—n按11|键选择角度定后视”,进入设置方位角模式.确定|瞄准后视点后输入方位角后按|确定|键。是检杳瞄准后视点方向正确后，按I是键。结束方位角设置返回坐标测量菜单屏幕。按EN输入后视点坐标NBS,EBS和ZBS的值°确每输完一个数据后按ENT回车键"（若要调用作业中的数据按取值键）按确定键后口系统根据设置的测站和后视坐标计算岀后视方位角，屏幕显示HAR值为后视方位角"瞄准后视点，按是键结束方位角设置返回坐标测量菜单屏幕■1.3坐标测量按键操作过程ES按亘J返回坐标测量菜单。按1键选择“仁测量”进入测量系统.EN按ENT键执行测量工作N：1534.688mEz1048.234mZ：1121.123mS:885.223mHAR:52"1232"记显测站观测化Z2坐标定后视操作过程键选取"3.设置后视污a键选择“2坐标定后视”，进入设置后视坐标模式。测量结束显示目标点的：坐标值：N.E.Z到目标点的：距离；S水平角：HAR停止（若仪器设置为重复测量模式按停止键测量结束）七放样步骤1、首先对中整平，然后按POWER开机2、按FNC(功能)键3、按对应的“F3”键进入放样模式(1)按“▼”键将菜单选择到”设置测站”：⑵按“ENT”键设置测站：在N0项中输入X“坐标”后(ENT)回车、在E0项中输入Y”坐标”后回车，高程是地面高程加仪器高度,如果不需要高程的话就直接输入一个数据(不输的话仪器会提示高程错误)回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步⑶按“▼”键将菜单选择...
