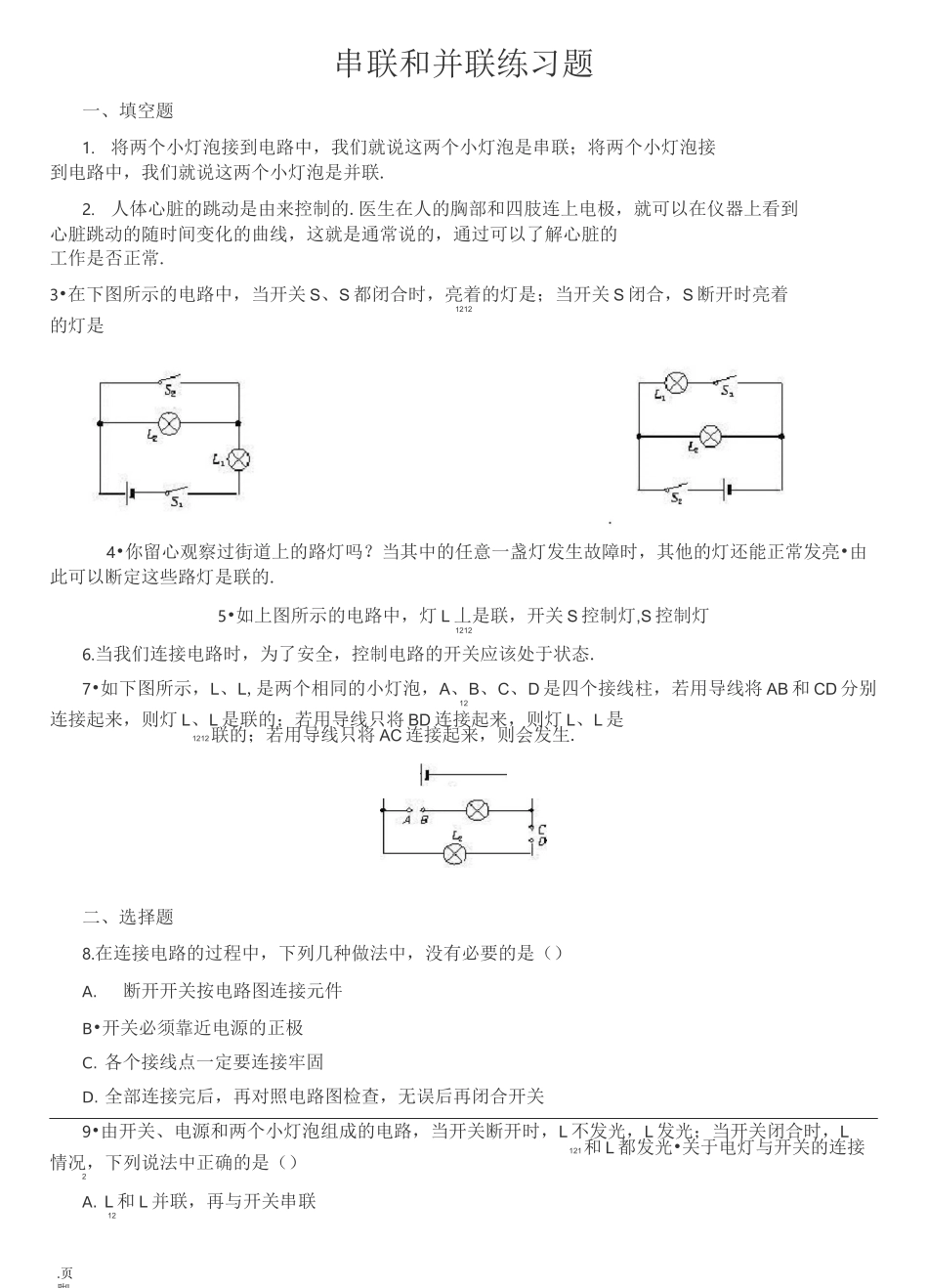

.页脚串联和并联练习题一、填空题1.将两个小灯泡接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡接到电路中，我们就说这两个小灯泡是并联.2.人体心脏的跳动是由来控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的随时间变化的曲线，这就是通常说的，通过可以了解心脏的工作是否正常.3•在下图所示的电路中，当开关S、S都闭合时，亮着的灯是；当开关S闭合，S断开时亮着1212的灯是4•你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮•由此可以断定这些路灯是联的.5•如上图所示的电路中，灯L丄是联，开关S控制灯,S控制灯12126.当我们连接电路时，为了安全，控制电路的开关应该处于状态.7•如下图所示，L、L,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别12连接起来，则灯L、L是联的；若用导线只将BD连接起来，则灯L、L是1212联的；若用导线只将AC连接起来，则会发生.二、选择题8.在连接电路的过程中，下列几种做法中，没有必要的是（）A.断开开关按电路图连接元件B•开关必须靠近电源的正极C.各个接线点一定要连接牢固D.全部连接完后，再对照电路图检查，无误后再闭合开关9•由开关、电源和两个小灯泡组成的电路，当开关断开时，L不发光，L发光；当开关闭合时，L121和L都发光•关于电灯与开关的连接情况，下列说法中正确的是（）2A.L和L并联，再与开关串联12.页脚B.L和开关串联，再与L并联21C.L和开关并联，再与L串联12D.L和开关串联，再与L并联1210.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A•只能将两盏灯并联B•只能将两盏灯串联C.两盏灯可以是串联，也可以是并联D.以上说法都不正确11.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是）12.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A.3根B.4根C.5根D.6根三、作图题1.将下图中的元件连接起来，形成串联电路并标出电流的方向2.将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡）.页脚3、如图所示，当S，S?断开时，能亮的灯是,它们是联的。当S，S?闭合时，能亮的灯是，它们是__联的。当s闭合、s断开时，能亮的灯是。12124、如图3所示的三个电路图，哪是串联电路？哪是并联电路？5、节日的夜晚，路边映衬小树的一串串小彩灯是联的；而将高大的建筑物点缀的宏伟、壮观的五颜六色的霓虹灯是联的。四、作图题1．把图1中各电路元件接成串联电路。2．把图2中各电路元件接成并联电路（电键接在干路上）。3．把图3中各电路元件接成串联电路。图1團2圏M4．用铅笔画线作导线，按照图6所示电路图，把图7所示的实物图连接起来。06图了串联和并联习题1、如图，只连通S1时，灯亮，只连通S2时，灯亮，此时是联，只连通S1、S3时，灯亮，此时是联，连通S1、S2，断开S3时，灯亮，连通S2、S3，断开S1时，灯亮，同时连通S1、S2、S3时,将发生事故。2、如图，当S1、S2都断开时，电灯亮，它们的连接方式是；当S1、S2都闭合时，电灯亮，它们的.页脚连接方式是。3、如图所示的电路中，若要使两灯泡L1和L2串联，则应闭合开关，断开开关；若要使两灯泡L1和L2并联，则应闭合开关，断开开关，而开关绝不能同时闭合，否则造成短路事故。4、如图要使灯L1、L2串联，应闭合开关，断开开关；要使灯L1、L2并联应闭合开关，断开开关。图⑴图⑵图⑶图⑷5、如图，下列说确的是（）A、只闭合S2，断开S1、S3时，电路断路B、闭合S1、S2、S3时，电路是通路C、闭合S2、S3，断开S1时，L1发光而L2不发光D、闭合S3，断开S1、S2时，灯L1、L2都不发光6、如图，下列说法中正确的是（）A、S1、S2闭合时，L1、L2都亮B、S1、S2闭合时，只有L1亮C、S1断开，S2闭合，只有L2亮D、S1断开，S2闭合时，L1、L2都亮7、如图，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A、干路部分电线断了B、L1被短路了C、S1被短路了D、L1与灯座接触不良8、如图，下列判断错误的是（）A、S1、S2都闭合时，L1、L2...
