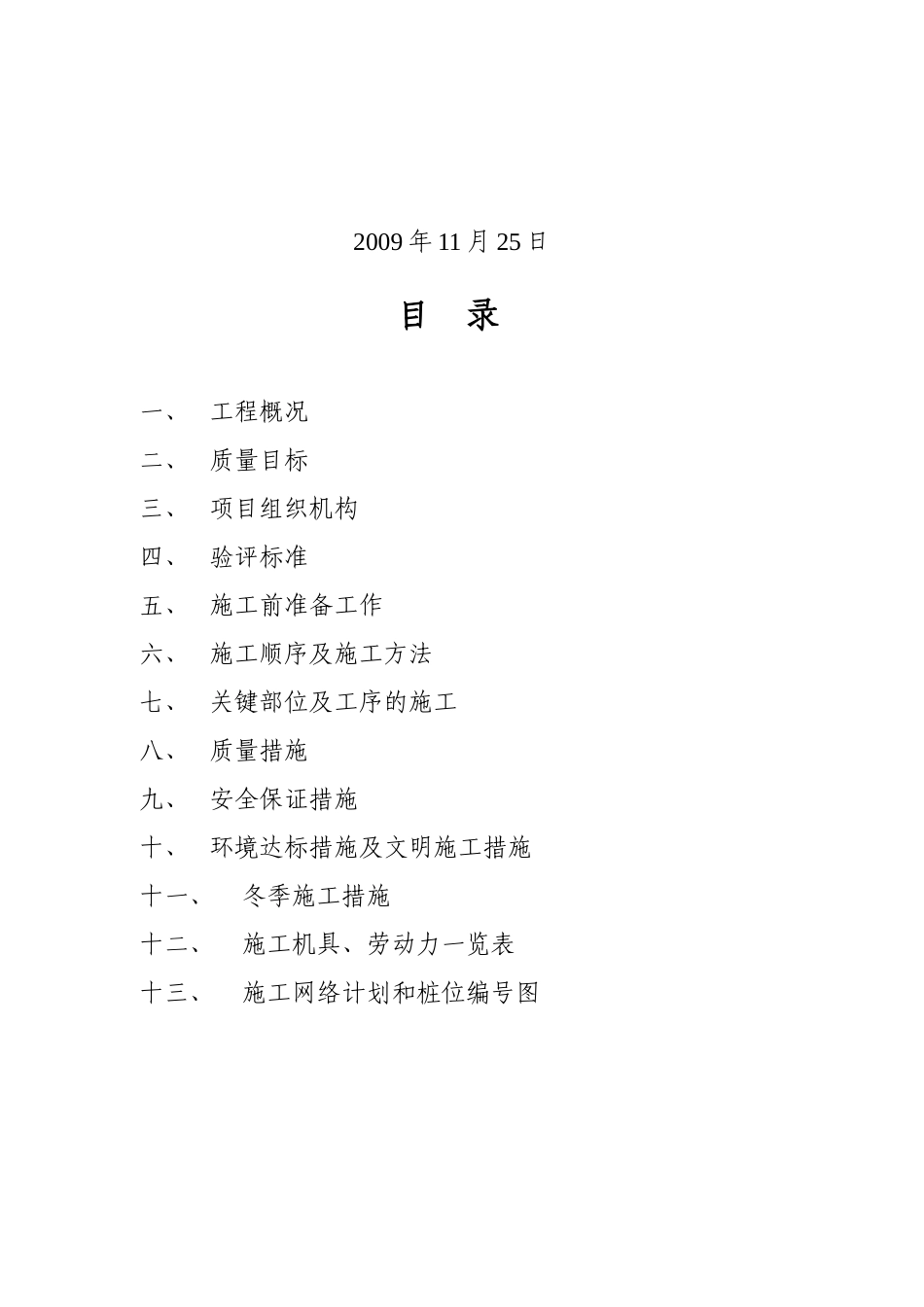

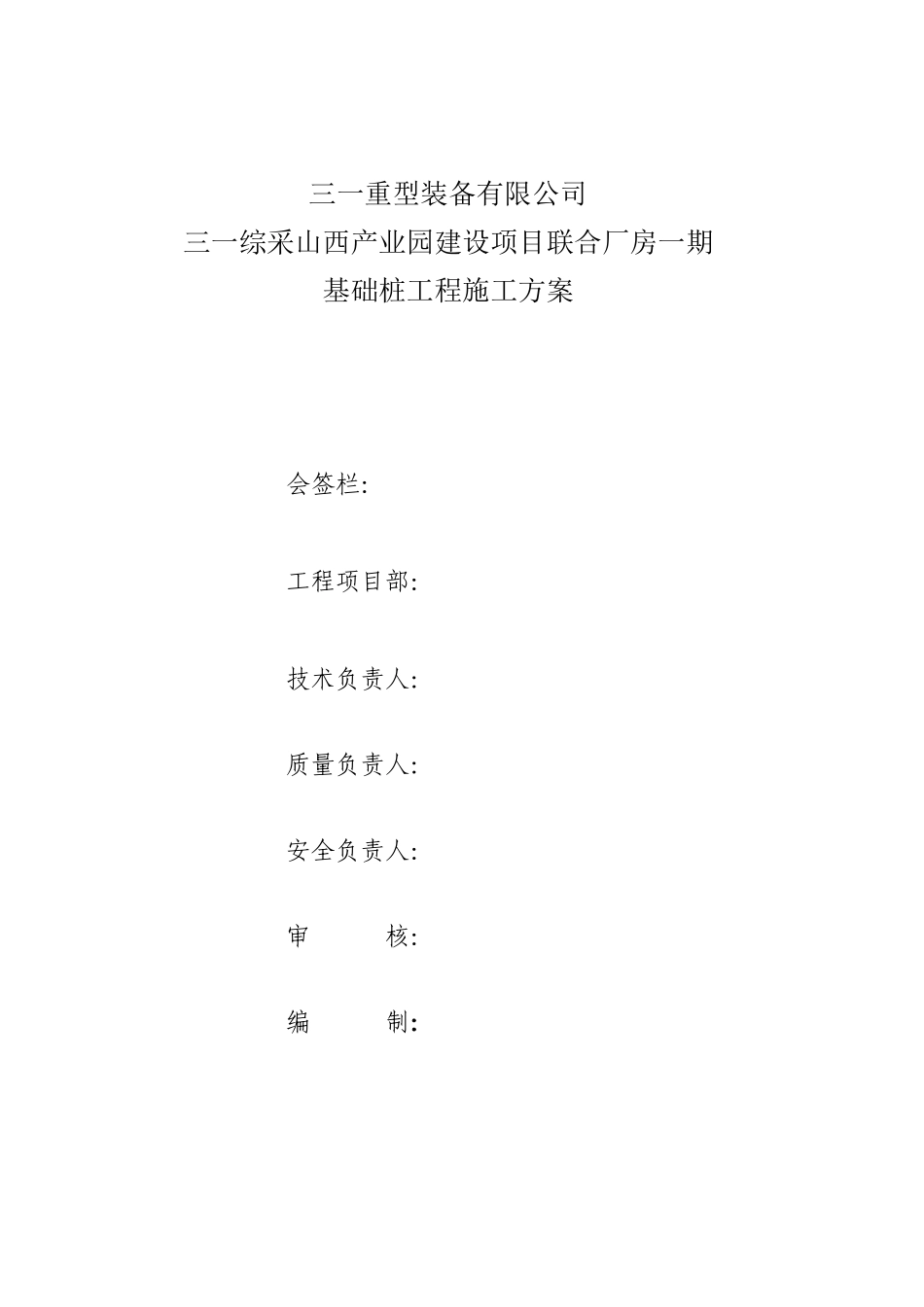

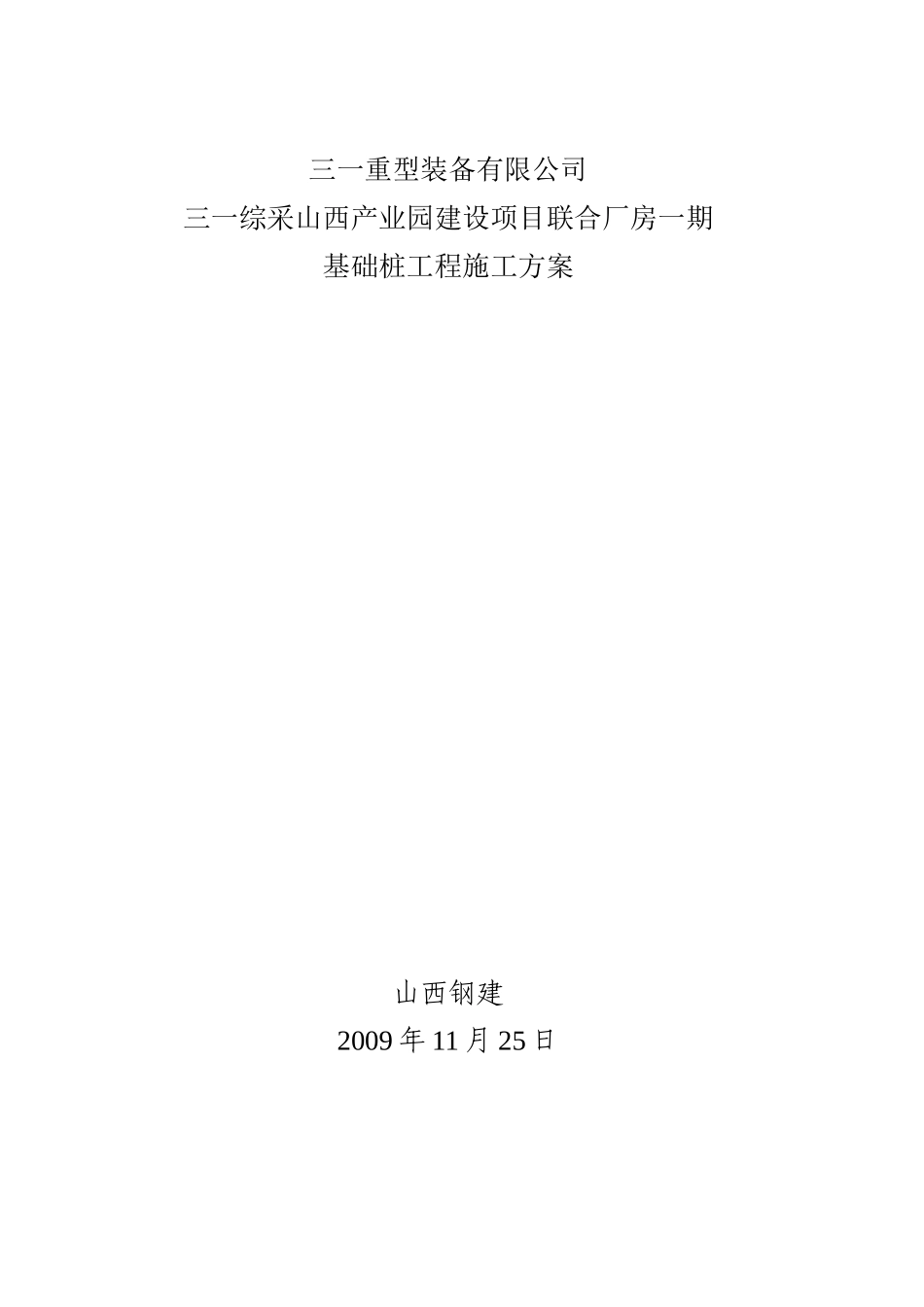

三一重型装备有限公司三一综采山西产业园建设项目联合厂房一期基础桩工程施工方案山西钢建2009年11月25日三一重型装备有限公司三一综采山西产业园建设项目联合厂房一期基础桩工程施工方案会签栏：工程项目部：技术负责人：质量负责人：安全负责人：审核：编制：2009年11月25日目录一、工程概况二、质量目标三、项目组织机构四、验评标准五、施工前准备工作六、施工顺序及施工方法七、关键部位及工序的施工八、质量措施九、安全保证措施十、环境达标措施及文明施工措施十一、冬季施工措施十二、施工机具、劳动力一览表十三、施工网络计划和桩位编号图一、工程概况及工程特点：（一）、工程概况：1.本工程为三一重型装备有限公司三一综采山西产业园建设项目联合厂房一期工程基础桩工程。基础桩采用高强砼预应力混凝土管桩，桩径∅500：PHC-C500(125)-8、12、10,桩长>30m,单桩竖向承载力特征值:1000kN，桩极限端阻力标准值2200kPa。总计施工桩数为760根，每根桩长大于30米，打桩采用D80柴油打桩机，主要实物量见下表序号工程名称桩长直径数量单桩承载力特征值施工机械1联合厂房一期工程基础桩工程﹥30m500mm782根1000KND80柴油打桩机（二）、工程特点该工程施工场地良好，但是地下障碍物不明，需要开挖清理障碍物回填后方可进行打桩施工。（三）、编制依据：联合厂房一期基础平面布置图图JGJ94-2008《建筑桩基技术规范》10SG409《预应力混凝土管桩》二、质量目标：1、全部工程按设计图纸和国家规范及合同要求进行施工。2、分项工程全部合格，一次合格率达100%。3、工程质量保证资料与工程同步，实行工程质量报验制度。三、组织机构及职责：四、验评标准：1、JGJ94-2008《建筑桩基技术规范》2、10SG409《预应力混凝土管桩》3、JGJ106-2003《建筑基桩检测技术规范》五、施工前准备工作：施工现场障碍物处理：场地内局部有地上、地下障碍物，打桩施工前需要全部清除。施工现场用电必须保证足够的电源，满足打桩机、电焊机的使用。施工现场照明灯具，由于工期比较紧，需要24小时连续作业，必须保证夜间施工足够的照明。根据施工现场条件，合理安排进桩。六、施工顺序及施工方法：（一）、施工顺序：地下障碍物处理→测量放线定桩位→验线→确定打桩路线及桩位编号→桩机就位→喂桩至桩机前→吊桩,对桩位→调整桩及桩的垂直度→施打→复核垂直度继续施打→接桩→打桩→送桩至设计桩顶标高→桩机移位→桩检测。(二)主要施工方法：1、打桩前准备工作1)测量、放线定位施工前根据设计施工图确定轴线控制点，并设立半永久性引测点标记。然后根据轴线控制点将工程各轴线网测设于现场，再根据轴线网分别将各桩位测定于现场，并设置明显标记。工程测量放线工作完成后先自检，提出桩位定位测量成果表和自然地面标高，并进行报验，经甲方代表、监理、现场进行确认后方可进行压桩施工。2)标高测量根据施工现场的高程控制基准点，用水准仪引测到施工现场，并设置半永久性高程控制点。在施工过程中保证压入的桩的标高满足设计要求。3)确定打桩路线及桩位编号根据工程桩位的分布和场地情况，确定最合理的施工起点和施工路线，保证打桩机械顺利施工。并应考虑桩机进出场的方便，最大限度的提高机械工作效率。桩机的进场组装位置应尽可能的接近起始打桩点。根据施工现场条件，根据施工图纸确定桩机的打桩路线及桩位号，以免产生错误。4)桩机就位桩机就位根据施工现场情况，移动桩机到达打桩位置。桩机移动过程中应注意场地平整，桩机机身要保持平稳，确保移机安全。移机时要注意对桩位点的保护，以免产生桩位偏差。5）桩的成品验收所有进场桩必须有质量证明文件及相关的检测报告，所有进场的桩表面无裂纹，无明显的缺陷，无裸露钢筋等。对于所有进场的桩及时进行报验，经施工单位、现场监理、甲方等检验合格后方可进行施工使用。6）现场桩的堆放桩进入施工现场，尽量堆放在打桩机能够到的地方，避免二次倒运。桩堆放高度为两层，底层堆放时采用方木卡死，严禁桩滚动。2、打桩1、桩机就位和稳桩。对于多节混凝土管桩而言，第一节桩插设是否垂直、对点是否准确是整根桩桩位偏差及桩身垂直度保证的关键，作业时...
