北邮网络管理实验报告-实验一-基本网络测试工具的使用VIP免费

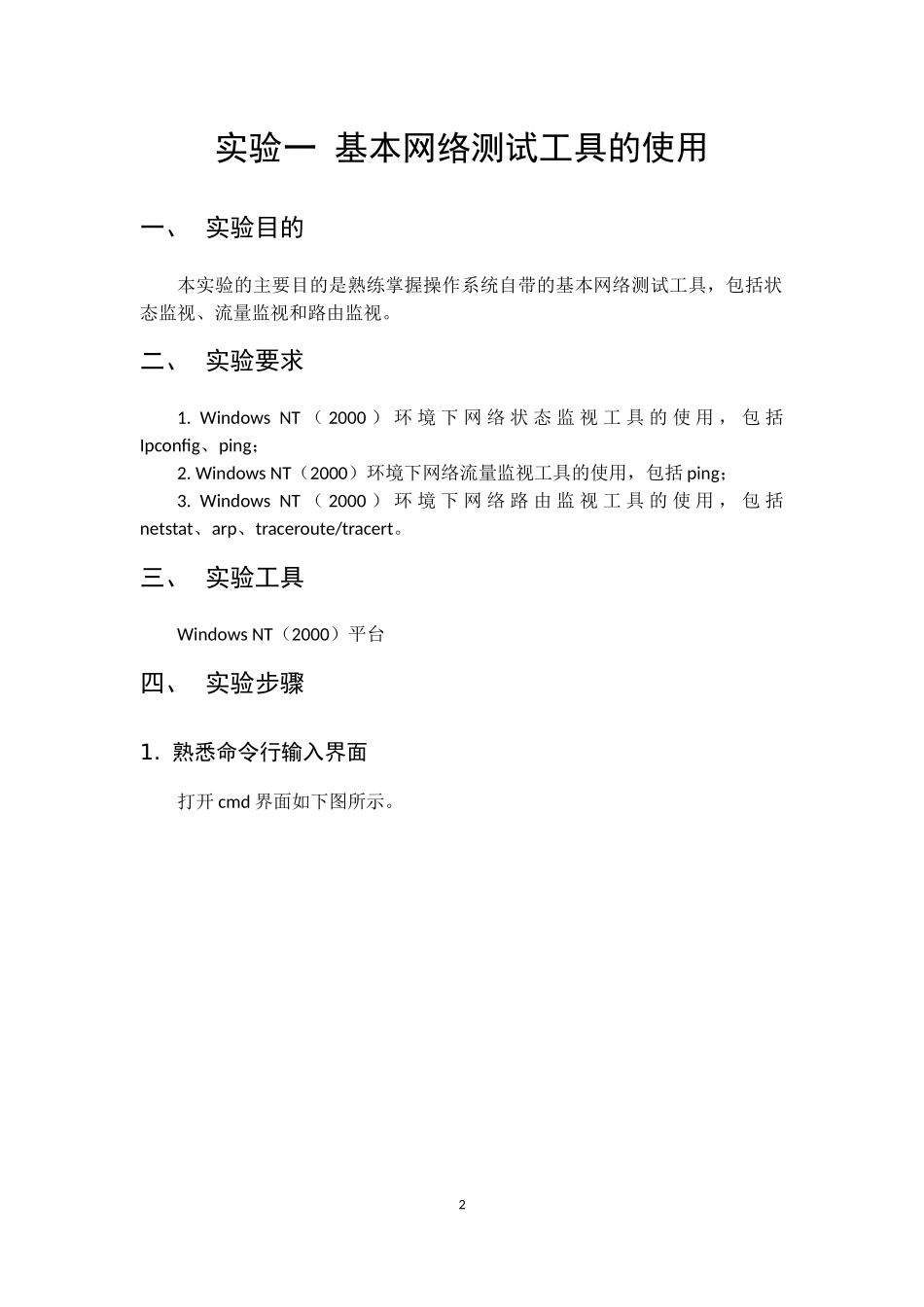

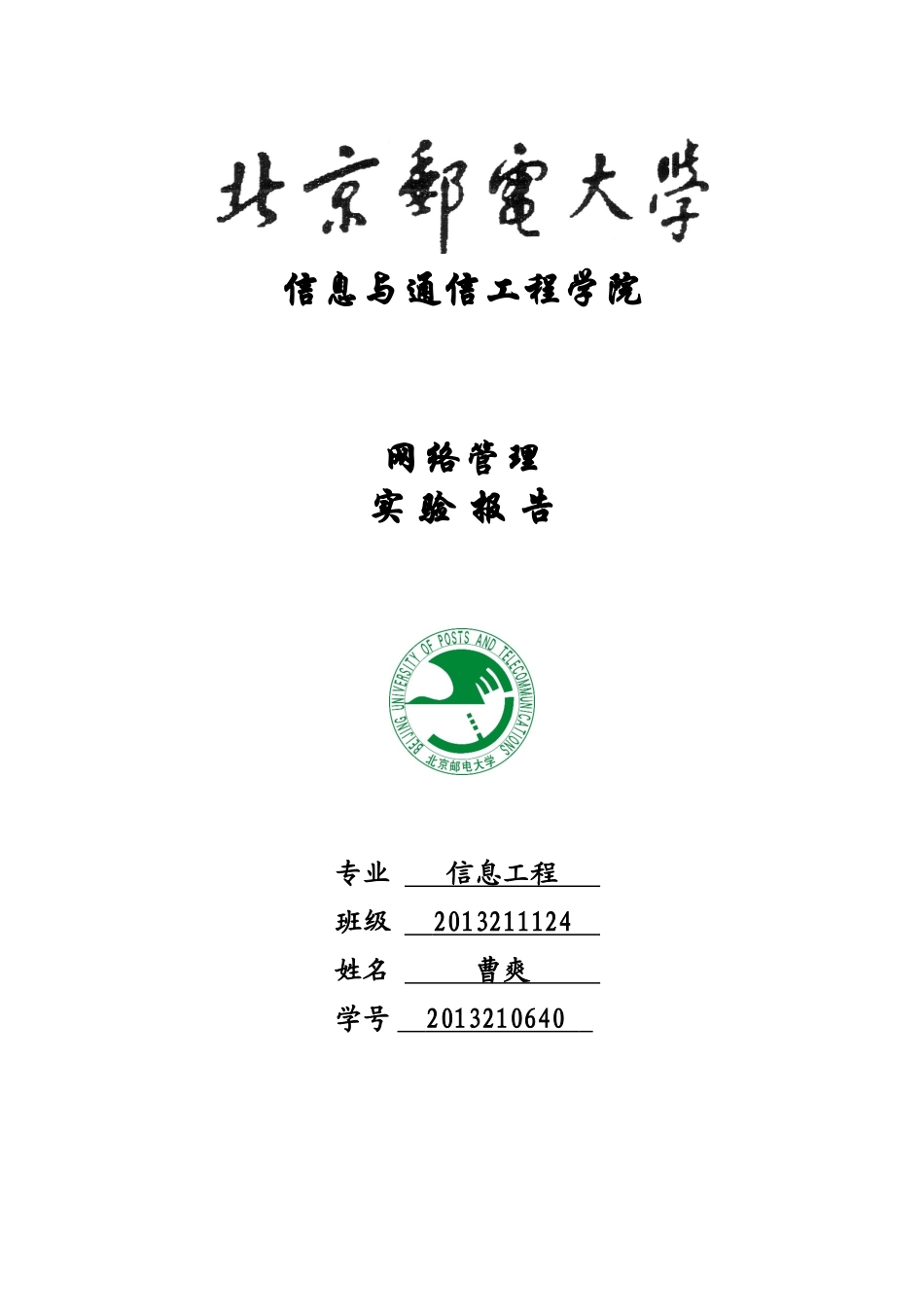

信息与通信工程学院网络管理实验报告专业信息工程班级2013211124姓名曹爽学号2013210640实验一基本网络测试工具的使用一、实验目的本实验的主要目的是熟练掌握操作系统自带的基本网络测试工具，包括状态监视、流量监视和路由监视。二、实验要求1.WindowsNT（2000）环境下网络状态监视工具的使用，包括Ipconfig、ping；2.WindowsNT（2000）环境下网络流量监视工具的使用，包括ping；3.WindowsNT（2000）环境下网络路由监视工具的使用，包括netstat、arp、traceroute/tracert。三、实验工具WindowsNT（2000）平台四、实验步骤1.熟悉命令行输入界面打开cmd界面如下图所示。22.IP地址查询和MAC地址的解析工具的使用ipconfig/all命令可以显示网卡的基本配置参数，结果如下。可以找到目前使用的无线网络WLAN3，查看相关信息。3ipconfig/release命令结果如下，释放网卡的DHCP配置参数和当前使用的IP地址，可以看到WLAN3的IP地址和子网掩码都消失了，只剩IPV6地址。ipconfig/renew之后，网卡配置参数被更新，又建立了连接，ip地址和子网掩码又重新配置了。4通过arp-a命令查看ip地址和mac地址对应情况如下。3.网络状态测试工具的使用ping命令用于测试网络的连通性，结果如下。5tracert命令用于显示数据包到达目标主机所经过的路径，结果如下。pathping命令用于显示连接到远程网关的路由信息，结果如下。6nslookup指令可以应用默认的DNS服务器根据IP地址查询域名，结果如下。4.网络安全测试工具的使用netstat-e-s指令用于显示以太网的统计信息和所有协议的统计信息，结果如下。7nbtstat-c命令显示本地计算机NetBIOS名称缓存内容，结果如下。8nbtstat–n命令显示本地计算机NetBIOS名称表，结果如下。routeprint命令显示整个路由器的内容，结果如下。910五、习题解答1.测试并总结ipconfig、arp、ping、tracert、netstat的作用。答：ipconfig可以显示网卡的基本配置参数，包括IPV4地址、IPV6地址、物理地址、子网掩码、DNS服务器、默认网关等；也可以对网卡进行配置。arp可以显示arp缓存表的内容，查看ip地址和物理地址的对应关系，可以添加静态arp表项。ping可以测试网络的连通性。tracert可以跟踪到达目的站点的路径，并且不进行名字解析，只显示中间节点的ip地址。netstat可以显示以太网的统计信息和所有协议的统计信息，可以查看IPV4和IPV6的统计信息，还可以显示本地计算机NetBIOS名称表和缓存内容。2.用arp命令查看某一个特定的IP地址的ARP缓存项，并对结果进行分析。答：比如查看10.202.9.6的ARP缓存项如下，课件该地址的物理地址为20-1a-06-01-5d-ac，类型是动态。3.简要记录ping119.75.213.50，ping-t119.75.213.50和ping-l30119.75.213.50的运行结果，并分析-t和-l表示的含义。答：ping119.75.213.50的运行结果如下图所示。11ping-t119.75.213.50的运行结果如下图所示，该运行结果是无限的，如果不退出便一直继续下去，所以-t表示的是向目的主机持续发送回送请求消息，直到按“CTRL+C”停止。ping-l30119.75.213.50的运行结果如下图所示，-l后加发送的数据包大小默认发送32字节的数据。-l可以定义发送数据包的大小。4.运行tracert59.64.182.1，结合结果描述数据从本机到目的主机之间所经过的路由。答：运行结果如下，由于到后来一直是请求超时，所以换一个ip地址测试。12换ip地址为10.105.224.11，结果如下。可见，从本机到目的主机共经过6个路由，地址分别如上图。5.分别运行netstat、netstat-e、netstat-r，写出运行结果并分析对应的含义。答：netstat运行结果如下，可以查看本地TCP、ICMP、UDP、IP协议的使用情况。13netstat-e运行结果如下，可以显示以太网的统计信息，接收和发送的数据包等。netstat-r运行结果如下，可以显示路由表信息，包括IPV4路由表、IPV6路由表等。14156.简要记录pathping119.75.213.50的结果，比较pathping命令和ping命令、tracert命令的异同点。答：把ip换成10.105.224.11进行测试，结果如下图所示。pathping用于显示连接到远程网关的路由信息，主要显示经过的路由的ip地址和各节点的丢包率；ping用于测试网络的连通性，主要显示发送的数据量和应答的时间...
