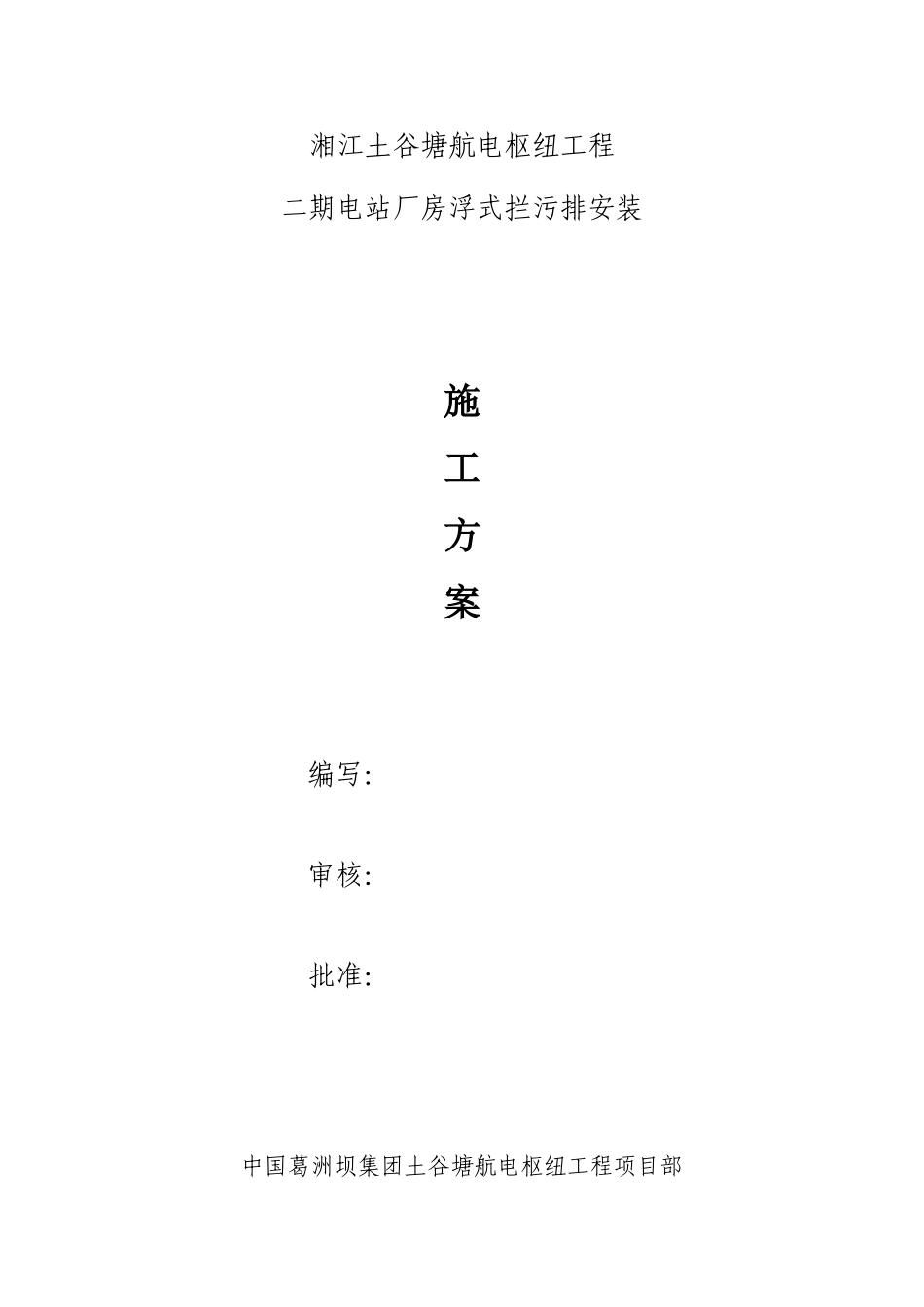

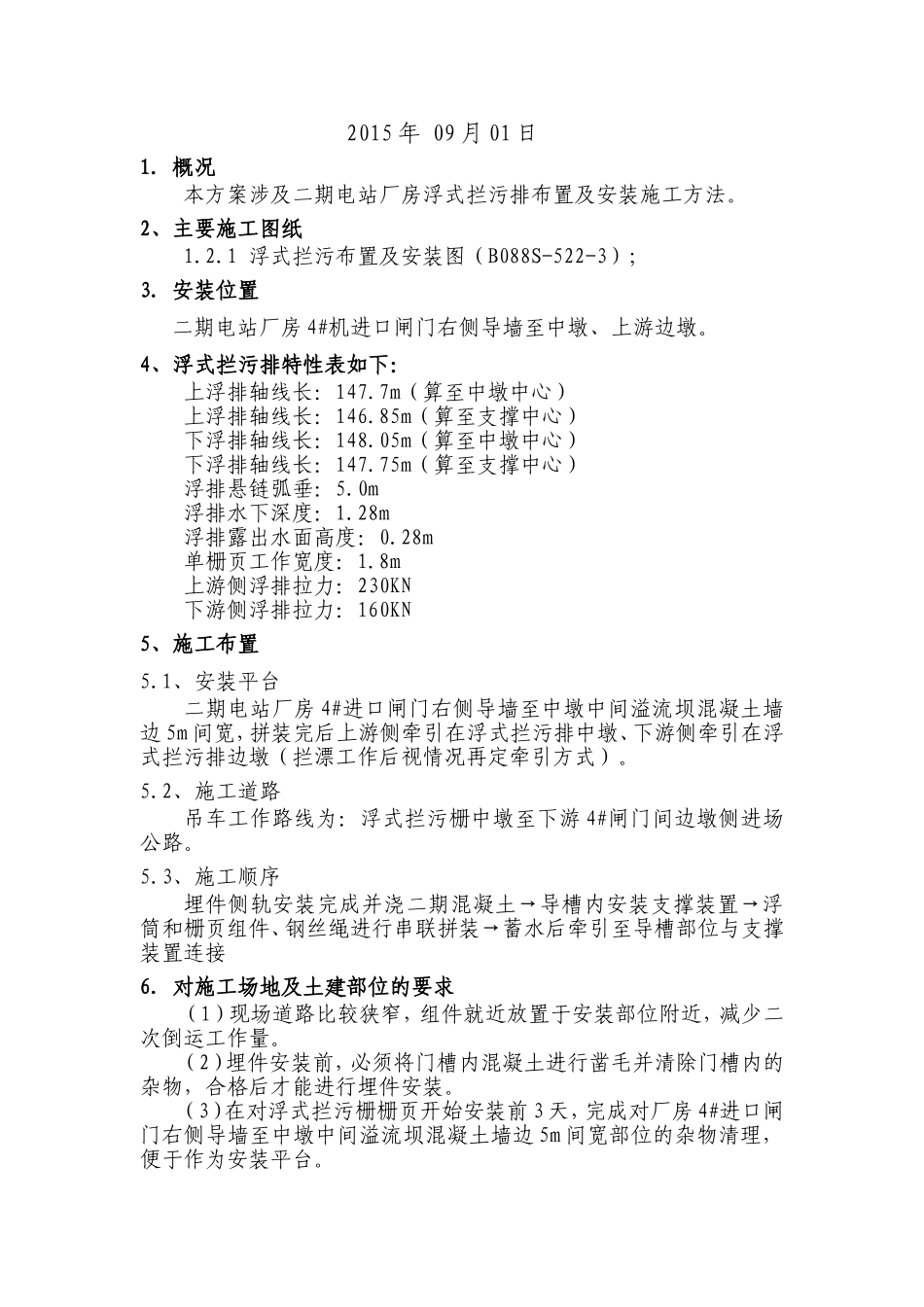

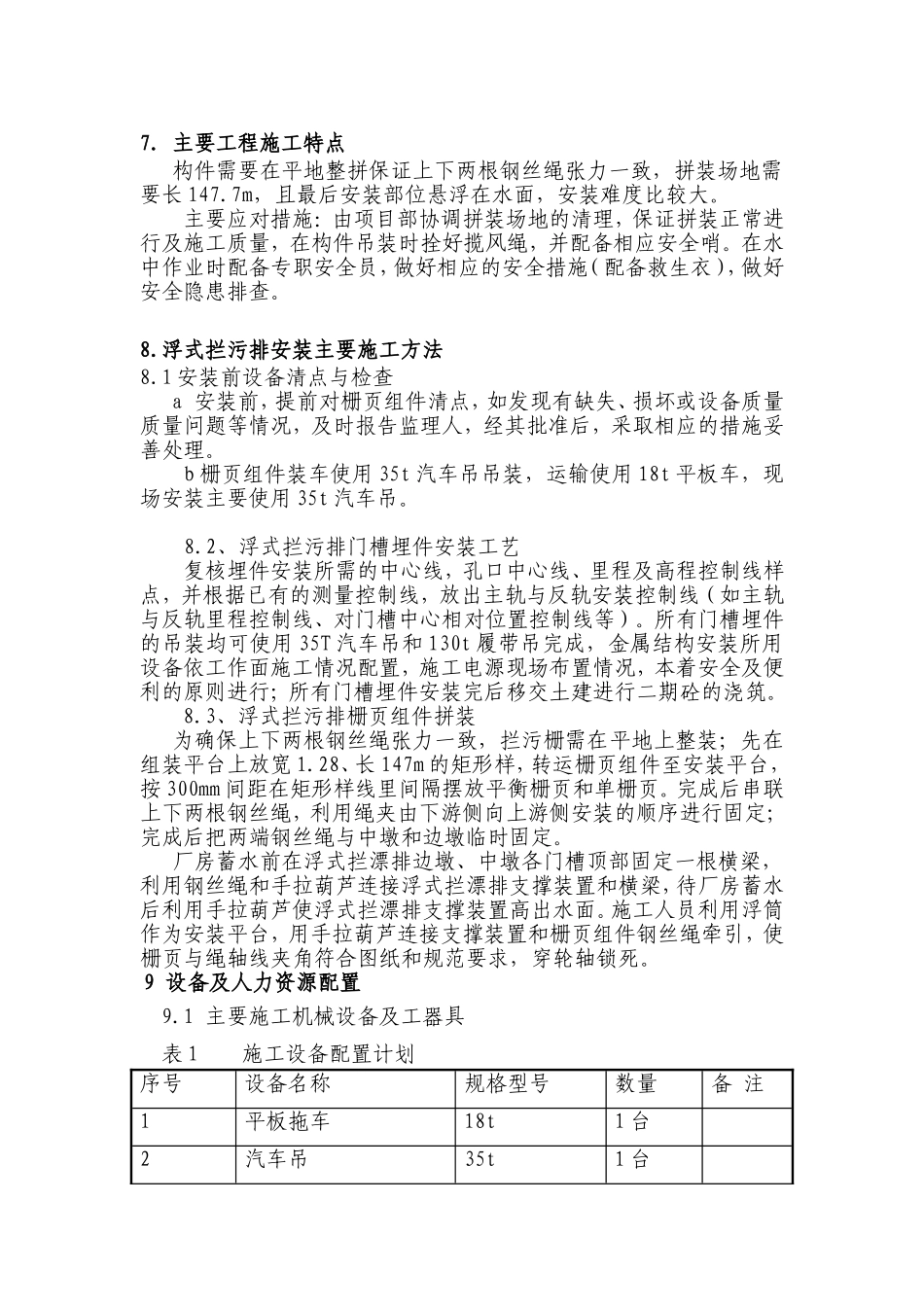

湘江土谷塘航电枢纽工程二期电站厂房浮式拦污排安装施工方案编写：审核：批准：中国葛洲坝集团土谷塘航电枢纽工程项目部2015年09月01日1.概况本方案涉及二期电站厂房浮式拦污排布置及安装施工方法。2、主要施工图纸1.2.1浮式拦污布置及安装图（B088S-522-3）；3.安装位置二期电站厂房4#机进口闸门右侧导墙至中墩、上游边墩。4、浮式拦污排特性表如下：上浮排轴线长：147.7m（算至中墩中心）上浮排轴线长：146.85m（算至支撑中心）下浮排轴线长：148.05m（算至中墩中心）下浮排轴线长：147.75m（算至支撑中心）浮排悬链弧垂：5.0m浮排水下深度：1.28m浮排露出水面高度：0.28m单栅页工作宽度：1.8m上游侧浮排拉力：230KN下游侧浮排拉力：160KN5、施工布置5.1、安装平台二期电站厂房4#进口闸门右侧导墙至中墩中间溢流坝混凝土墙边5m间宽，拼装完后上游侧牵引在浮式拦污排中墩、下游侧牵引在浮式拦污排边墩（拦漂工作后视情况再定牵引方式）。5.2、施工道路吊车工作路线为：浮式拦污栅中墩至下游4#闸门间边墩侧进场公路。5.3、施工顺序埋件侧轨安装完成并浇二期混凝土→导槽内安装支撑装置→浮筒和栅页组件、钢丝绳进行串联拼装→蓄水后牵引至导槽部位与支撑装置连接6.对施工场地及土建部位的要求（1）现场道路比较狭窄，组件就近放置于安装部位附近，减少二次倒运工作量。（2）埋件安装前，必须将门槽内混凝土进行凿毛并清除门槽内的杂物，合格后才能进行埋件安装。（3）在对浮式拦污栅栅页开始安装前3天，完成对厂房4#进口闸门右侧导墙至中墩中间溢流坝混凝土墙边5m间宽部位的杂物清理，便于作为安装平台。7．主要工程施工特点构件需要在平地整拼保证上下两根钢丝绳张力一致，拼装场地需要长147.7m，且最后安装部位悬浮在水面，安装难度比较大。主要应对措施：由项目部协调拼装场地的清理，保证拼装正常进行及施工质量，在构件吊装时拴好揽风绳，并配备相应安全哨。在水中作业时配备专职安全员，做好相应的安全措施（配备救生衣），做好安全隐患排查。8.浮式拦污排安装主要施工方法8.1安装前设备清点与检查a安装前，提前对栅页组件清点，如发现有缺失、损坏或设备质量质量问题等情况，及时报告监理人，经其批准后，采取相应的措施妥善处理。b栅页组件装车使用35t汽车吊吊装，运输使用18t平板车，现场安装主要使用35t汽车吊。8.2、浮式拦污排门槽埋件安装工艺复核埋件安装所需的中心线，孔口中心线、里程及高程控制线样点，并根据已有的测量控制线，放出主轨与反轨安装控制线（如主轨与反轨里程控制线、对门槽中心相对位置控制线等）。所有门槽埋件的吊装均可使用35T汽车吊和130t履带吊完成，金属结构安装所用设备依工作面施工情况配置，施工电源现场布置情况，本着安全及便利的原则进行；所有门槽埋件安装完后移交土建进行二期砼的浇筑。8.3、浮式拦污排栅页组件拼装为确保上下两根钢丝绳张力一致，拦污栅需在平地上整装；先在组装平台上放宽1.28、长147m的矩形样，转运栅页组件至安装平台，按300mm间距在矩形样线里间隔摆放平衡栅页和单栅页。完成后串联上下两根钢丝绳，利用绳夹由下游侧向上游侧安装的顺序进行固定；完成后把两端钢丝绳与中墩和边墩临时固定。厂房蓄水前在浮式拦漂排边墩、中墩各门槽顶部固定一根横梁，利用钢丝绳和手拉葫芦连接浮式拦漂排支撑装置和横梁，待厂房蓄水后利用手拉葫芦使浮式拦漂排支撑装置高出水面。施工人员利用浮筒作为安装平台，用手拉葫芦连接支撑装置和栅页组件钢丝绳牵引，使栅页与绳轴线夹角符合图纸和规范要求，穿轮轴锁死。9设备及人力资源配置9.1主要施工机械设备及工器具表1施工设备配置计划序号设备名称规格型号数量备注1平板拖车18t1台2汽车吊35t1台序号设备名称规格型号数量备注3逆变弧焊机ZX7-400S2台4水准仪DSZ-32台5双排座1辆6浮筒排1条表2金属结构及闸门安装主要工器具表序号设备名称规格型号数量备注1手拉葫芦5t4个2手拉葫芦3t4个5马蹄卡环10T/5T/3T2/4/2个6气刨钳2把7焊把钳10把8钢卷尺50m/30m/5m1/2/2长城牌9钢板尺1m/0.5m/0.15m2/2/2长城牌10角尺300mm/500mm4/211钢丝线Φ0.31卷12琴线1卷13焊把线50平方100m14电工工具1套15安...
