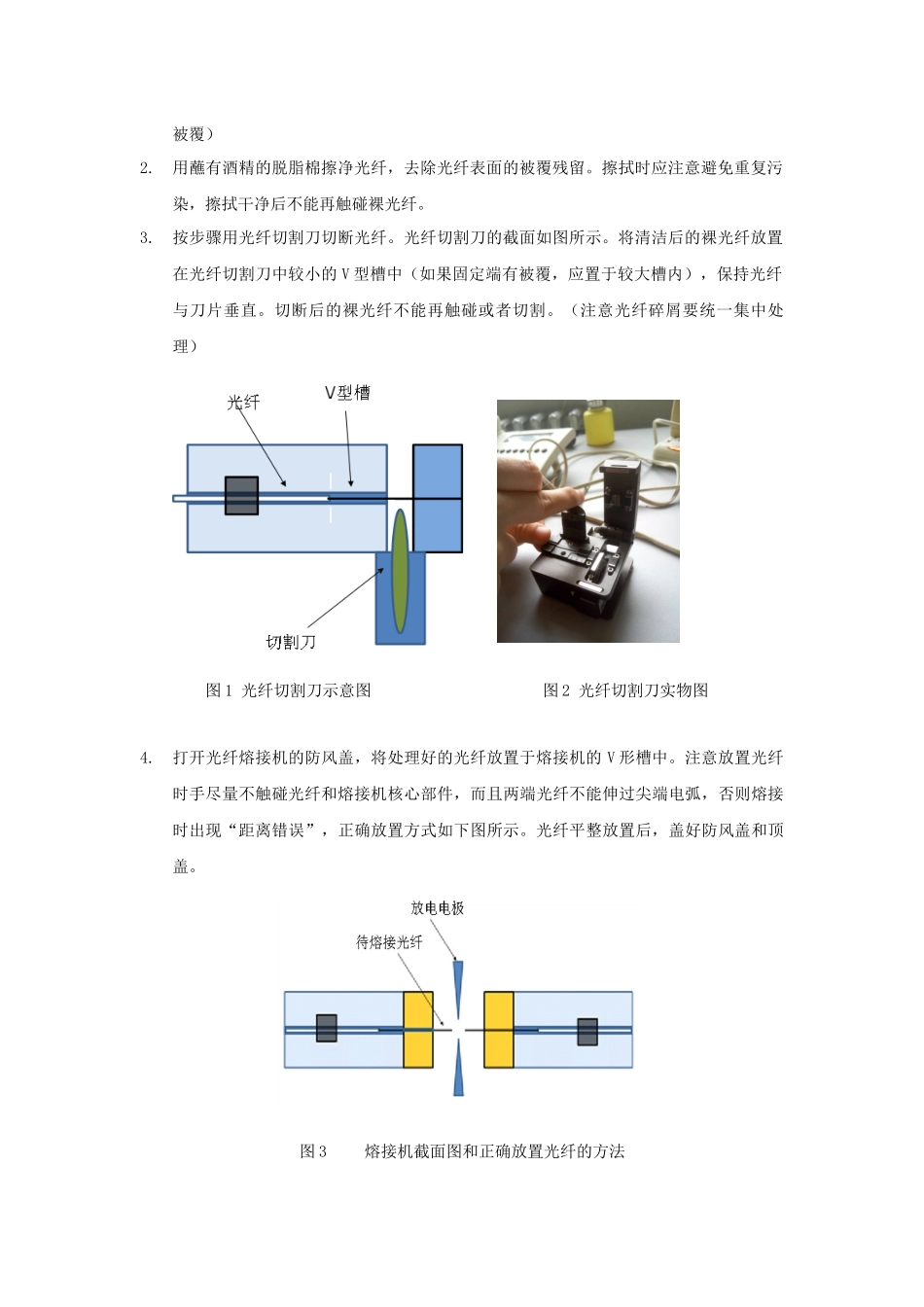

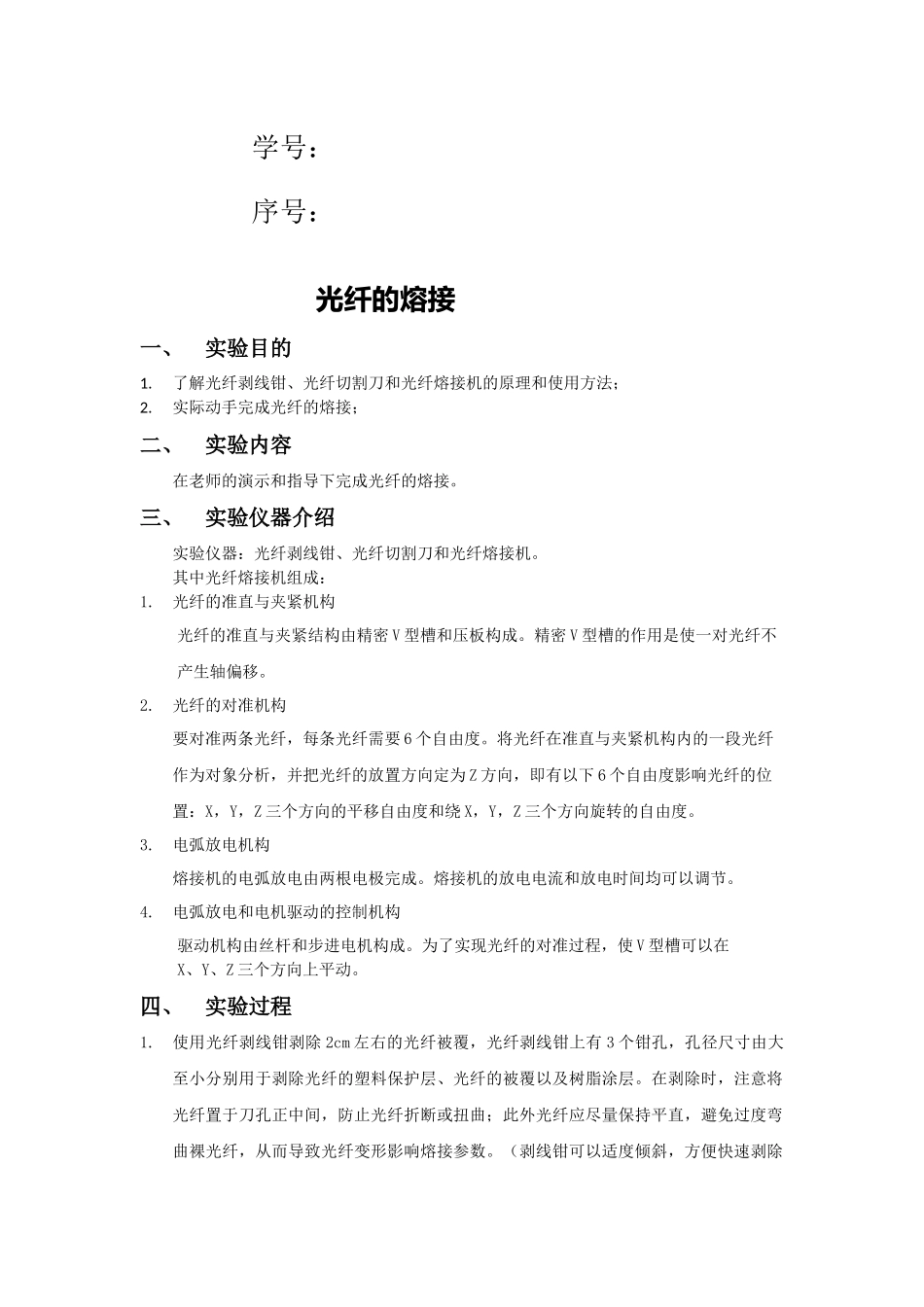

信息与通信工程学院现代通信技术实验报告二题目：光纤的熔接姓名：班级：学号：序号：光纤的熔接一、实验目的1.了解光纤剥线钳、光纤切割刀和光纤熔接机的原理和使用方法；2.实际动手完成光纤的熔接；二、实验内容在老师的演示和指导下完成光纤的熔接。三、实验仪器介绍实验仪器：光纤剥线钳、光纤切割刀和光纤熔接机。其中光纤熔接机组成：1.光纤的准直与夹紧机构光纤的准直与夹紧结构由精密V型槽和压板构成。精密V型槽的作用是使一对光纤不产生轴偏移。2.光纤的对准机构要对准两条光纤，每条光纤需要6个自由度。将光纤在准直与夹紧机构内的一段光纤作为对象分析，并把光纤的放置方向定为Z方向，即有以下6个自由度影响光纤的位置：X，Y，Z三个方向的平移自由度和绕X，Y，Z三个方向旋转的自由度。3.电弧放电机构熔接机的电弧放电由两根电极完成。熔接机的放电电流和放电时间均可以调节。4.电弧放电和电机驱动的控制机构驱动机构由丝杆和步进电机构成。为了实现光纤的对准过程，使V型槽可以在X、Y、Z三个方向上平动。四、实验过程1.使用光纤剥线钳剥除2cm左右的光纤被覆，光纤剥线钳上有3个钳孔，孔径尺寸由大至小分别用于剥除光纤的塑料保护层、光纤的被覆以及树脂涂层。在剥除时，注意将光纤置于刀孔正中间，防止光纤折断或扭曲；此外光纤应尽量保持平直，避免过度弯曲裸光纤，从而导致光纤变形影响熔接参数。（剥线钳可以适度倾斜，方便快速剥除被覆）2.用蘸有酒精的脱脂棉擦净光纤，去除光纤表面的被覆残留。擦拭时应注意避免重复污染，擦拭干净后不能再触碰裸光纤。3.按步骤用光纤切割刀切断光纤。光纤切割刀的截面如图所示。将清洁后的裸光纤放置在光纤切割刀中较小的V型槽中（如果固定端有被覆，应置于较大槽内），保持光纤与刀片垂直。切断后的裸光纤不能再触碰或者切割。（注意光纤碎屑要统一集中处理）图1光纤切割刀示意图图2光纤切割刀实物图4.打开光纤熔接机的防风盖，将处理好的光纤放置于熔接机的V形槽中。注意放置光纤时手尽量不触碰光纤和熔接机核心部件，而且两端光纤不能伸过尖端电弧，否则熔接时出现“距离错误”，正确放置方式如下图所示。光纤平整放置后，盖好防风盖和顶盖。图3熔接机截面图和正确放置光纤的方法5.按下“AUTO”键，熔接机开始自动熔接。从屏幕中可以看到，熔接机将两根光纤在水平和垂直两个方向进行准直和方位对准（X、Y方向），然后进行距离调整。若两端面放置距离过大，则熔接机将会停止熔接并发出警告。若光纤在V形槽内时碰触到边缘或处理不干净时，往往会在光纤端面处沾有灰尘，熔接机将使用瞬间电弧放电清除端面灰尘，然后再作端面检查，若仍留有灰尘，同样会有错误提示。6.光纤熔接完成后，数据会自动保存，同时显示损耗系数，按下“张力测试”按钮，张力测试完成后，打开防风盖取出光纤，注意用力不能过猛防止刚熔接上的光纤断点裂开。7.关闭熔接机电源，清理光纤碎屑。五、实验成果图4熔接的光纤图5光纤熔接机显示屏显示损耗六、问题及解决1.实验中多次出现熔接失败，分析原因为光纤切割时操作不规范，经过反复尝试，最终成功熔接。2.实验中多次出现损耗过大，网上查阅资料了解什么因素可能影响光纤的损耗？如何能够减少损耗？影响光纤损耗的因素查阅结果如下：光纤接头处的熔接损耗与光纤的本身以及现场施工有关。影响光纤熔接损耗的因素较多，大体可分为光纤本征因素和非本征因素两类。（1）光纤本征因素是指光纤自身因素，主要有四点。a.光纤模场直径不一致；b.两根光纤芯径失配；c.纤芯截面不圆；d.纤芯与包层同心度不佳。其中光纤模场直径不一致影响最大，按CCITT(国际电报电话咨询委员会)建议，单模光纤的容限标准如下：模场直径：（9~10μm）±10％，即容限约±1μm；包层直径：125±3μm；模场同心度误差≤6％，包层不圆度≤2％。（2）影响光纤接续损耗的非本征因素即接续技术。a.轴心错位：单模光纤纤芯很细，两根对接光纤轴心错位会影响接续损耗。当错位1.2μm时，接续损耗达0.5dB。b.轴心倾斜：当光纤断面倾斜1°时，约产生0.6dB的接续损耗，如果要求接续损耗≤0.1dB，则单模光纤的倾角应为≤0.3°。c.端面分离：活动连接...
