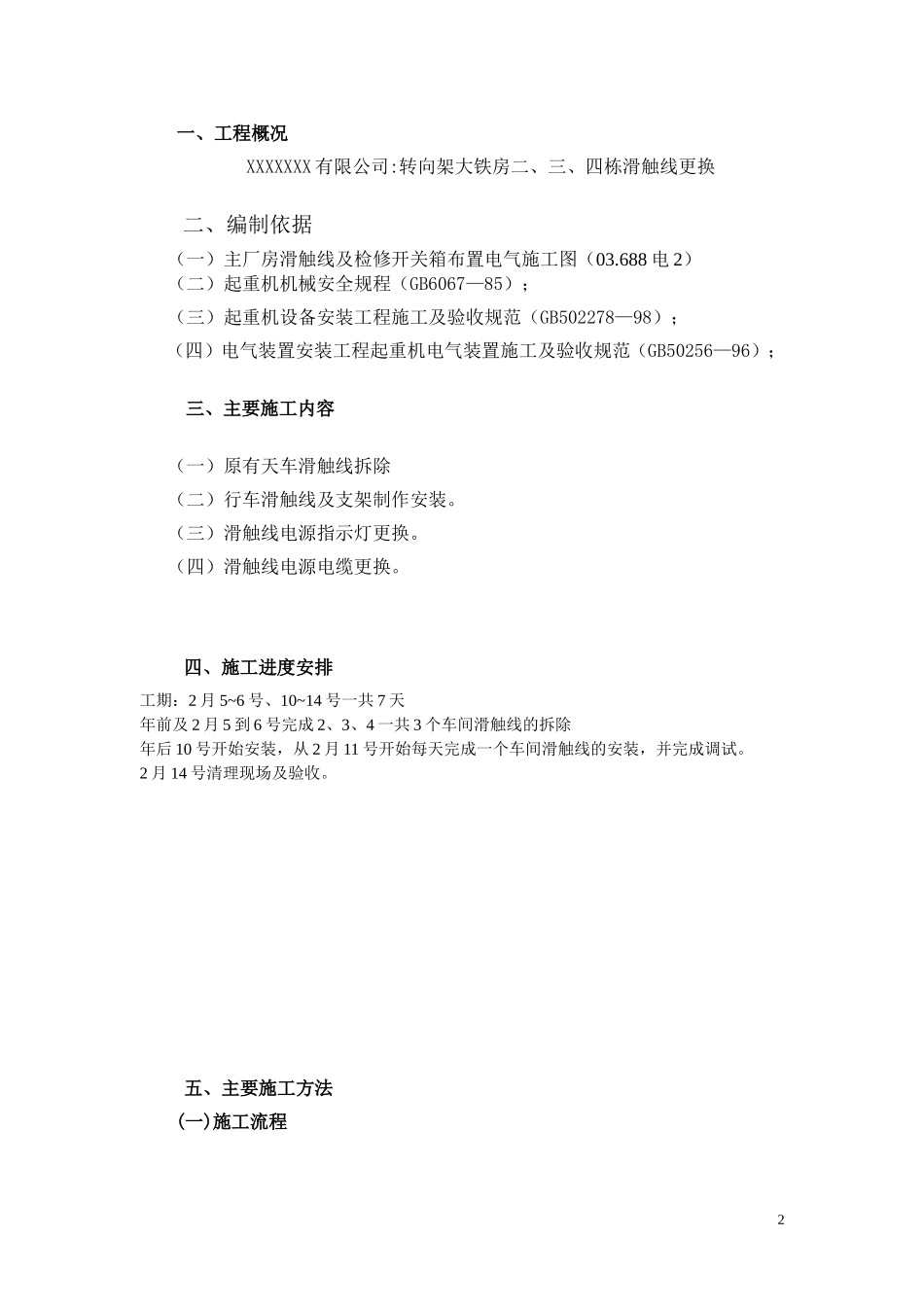

转向架大铁房二、三、四栋滑触线大修施工方案编制人审核人审批人九方建安工程公司二〇一〇年六月一日目录一、工程概况二、编制依据三、主要施工内容四、施工进度五、主要施工方法六、人力、物力资源计划七、技术保证措施1一、工程概况XXXXXXX有限公司:转向架大铁房二、三、四栋滑触线更换二、编制依据（一）主厂房滑触线及检修开关箱布置电气施工图（03.688电2）（二）起重机机械安全规程（GB6067—85）；（三）起重机设备安装工程施工及验收规范（GB502278—98）；（四）电气装置安装工程起重机电气装置施工及验收规范（GB50256—96）；三、主要施工内容（一）原有天车滑触线拆除（二）行车滑触线及支架制作安装。（三）滑触线电源指示灯更换。（四）滑触线电源电缆更换。四、施工进度安排工期：2月5~6号、10~14号一共7天年前及2月5到6号完成2、3、4一共3个车间滑触线的拆除年后10号开始安装，从2月11号开始每天完成一个车间滑触线的安装，并完成调试。2月14号清理现场及验收。五、主要施工方法(一)施工流程2（二）滑触线安装由于滑线中心线及水平面测试定位是以大车轨道中心线和水平面作为定位基准，所以滑触线安装必须在行车大轨道安装完成后进行。控制要点：定位准确，滑触线平正。1、滑触线支架制作1)所用材料符合设计要求，下料前应平直，采用机械剪切下料，误差在5毫米以内，切口卷边、毛刺用磨光机清除。2)把支架上磁瓶安装孔冲成椭圆形，以便调整。支架拼装焊接在专用平台上进行,先在平台上放样制模，然后拼装焊接。各横撑间距符合设计要求，偏差小于5毫米。3编制施工方案各系统设备及构件接地安装各系统检查、测试、调整滑线、支架制作人员进场组织设备材料进场落实设备材料供应编制设备材料计划施工大临准备施工机具准备现场施工条件准备单体试车电缆保护管安装支架、滑线、辅助母线安装联动试车电源电缆安装检修开关箱安装交工验收保产及服务电葫芦开关箱安装开工前施工准备3)焊接完后随时清理焊渣，并将焊缝打磨光滑。为防止生锈，支架制作完成后作防腐处理，刷防腐漆两遍或进行镀锌处理。4)支架安装前应对支架安装的构件进行检查，偏差应在规范要求范围内，若有超差应予以调整。2、支架及滑接线安装滑触线的安装有测量定位、支架安装、绝缘子安装、滑线安装、滑接线刷漆着色等几道工序。1)测量定位：根据设计图纸测出每个支架的安装位置。在钢梁上支架的安装位置一般放在吊车梁的加强筋板处。2)支架安装：支架安装可从吊车梁的一端开始，根据吊车轨道与支架的距离，可制作专用形尺或拉铁线找正。在钢梁上安装可直接用电焊固定，所用焊条应根据行车梁的材料而定，支架都要在同一水平垂直面上。3)绝缘子的安装：在支架上安装WX—01低压瓷瓶时，瓷瓶须用红钢纸或类似材料制成的垫圈垫实，以防拧紧螺母或集电器移动时，损坏瓷瓶。4)滑线安装：滑接线的连接时，采用与滑线相同截面的连接托板衬垫在滑线接触面的背面并用固定。固定时，连接处应放平，尖端毛边应先用锉刀锉光，以免妨碍集电器的滑动。装设辅助母线时，每隔3～5米与角钢滑接线的紧固处应在滑接线之相接触面上涂锡，涂锡宽度为50~100mm，并用螺栓固定。滑接线温度补偿及检修段装置安装：滑接线长度超过50m时，应设补偿装置，以适应建筑物沉降和温度变化。本图使用在滑接线检修段时，应把连接铜导线断开，两端接至检修开关上。连接铜导线可采用多股铜导线，并截面与电源导线截面相同。（三）电缆保护管敷设控制要点：钢管加工煨扁度控制、坐标准确、安装牢固、接地良好；明配管横平竖直、整齐美观。1、配管前应与相关专业进行图纸会审，确定出配管的位置和标高，并核实管径与电缆的配合尺寸。施工时密切配合，保证坐标准确。2、所用钢管按规范要求进行防腐处理，管内外壁刷沥青漆两遍，漆膜完整均匀。3、钢管采用液压弯管器煨弯，明配管弯曲半径大于其直径的6倍，暗配管大于其直径的10倍，煨扁度均应小于10%。管口端面及内壁的毛刺用锉刀锉光，使管口保持光滑，以免损伤电缆的绝缘层。4、配管的路径应美观合理，不致影响行走和检修。45、钢管连接采用管箍连接，钢管接头处用φ10mm的钢筋作跨接线。所有配管的管...
