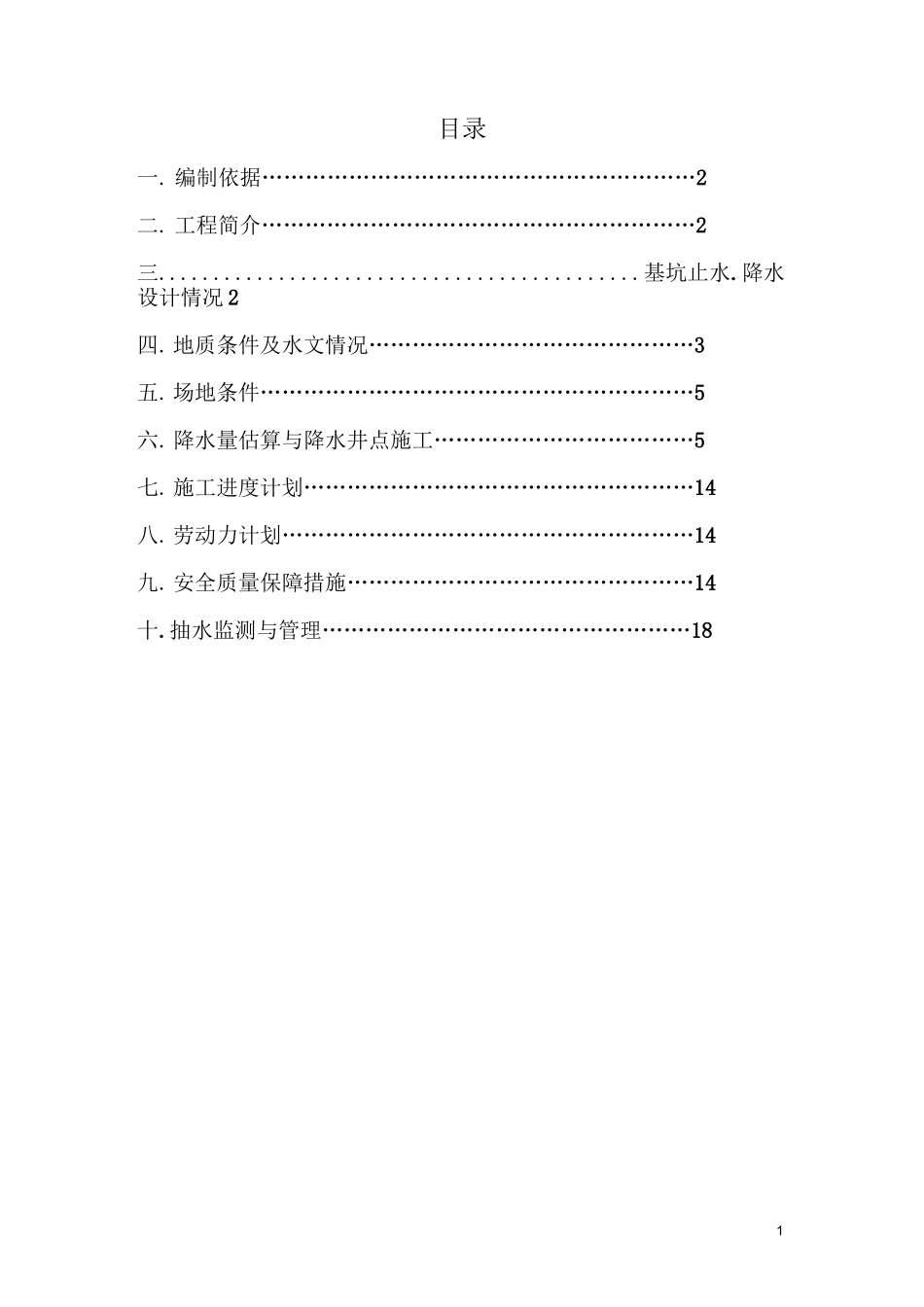

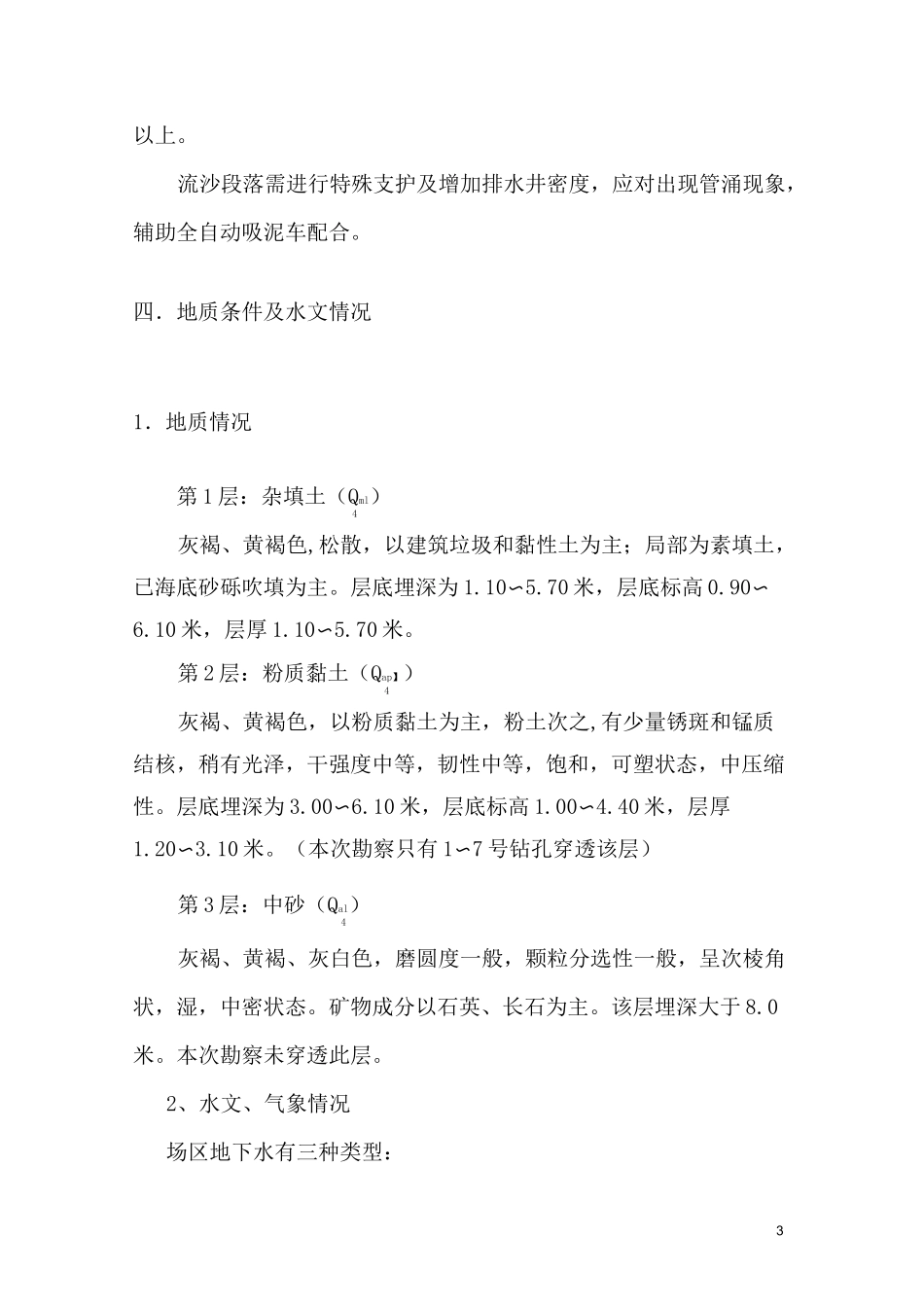

1目录一.编制依据……………………………………………………2二.工程简介……………………………………………………2三............................................基坑止水.降水设计情况2四.地质条件及水文情况………………………………………3五.场地条件……………………………………………………5六.降水量估算与降水井点施工………………………………5七.施工进度计划………………………………………………14八.劳动力计划…………………………………………………14九.安全质量保障措施…………………………………………14十.抽水监测与管理……………………………………………182、编制依据.1、设计院设计的《营口港污水泵站及配套工程》”施工图纸。2、施工现场实际地貌及水文情况。3、本地区类似工程经验数据。二.工程简介本工程位于营口港区内，施工内容为一体化提升泵站一座，双壁波纹管90.8米三．基坑止水、降水设计情况本工程基槽开挖相对深度约为6m左右，周边地面相对平整，场地呈凹形，泵站底部深基坑深度为坑底9M。为保证管道基础施工能在一个干燥的工作面上进行，保证工程质量，应在基槽底设置完善的排水系统。具体做法是：在基槽周边设置连通的排水明沟（宽300mm，深200mm）；沿基坑周边排水沟每隔约10M左右设置一个集水井，集水井C500深2000,用抽水机将基坑内的水抽至地面排走，泵站底部形成连通性排水沟设置排水井2座。基槽内降水采用轻型井点降水，井点在管线施工完成时拆除；井点管长度为50米，管径为4英寸，集水总管径为4.0英寸；井点管成孔后安装井点管，后回灌粗砂，离地面以下1米范围用粘土封口，以防漏气。地下水位通过降水后，坑内水位距基坑底最低点应保证5003以上。流沙段落需进行特殊支护及增加排水井密度，应对出现管涌现象，辅助全自动吸泥车配合。四．地质条件及水文情况1．地质情况第1层：杂填土（Qml）4灰褐、黄褐色,松散，以建筑垃圾和黏性土为主；局部为素填土，已海底砂砾吹填为主。层底埋深为1.10〜5.70米，层底标高0.90〜6.10米，层厚1.10〜5.70米。第2层：粉质黏土（Qap】）4灰褐、黄褐色，以粉质黏土为主，粉土次之,有少量锈斑和锰质结核，稍有光泽，干强度中等，韧性中等，饱和，可塑状态，中压缩性。层底埋深为3.00〜6.10米，层底标高1.00〜4.40米，层厚1.20〜3.10米。（本次勘察只有1〜7号钻孔穿透该层）第3层：中砂（Qal）4灰褐、黄褐、灰白色，磨圆度一般，颗粒分选性一般，呈次棱角状，湿，中密状态。矿物成分以石英、长石为主。该层埋深大于8.0米。本次勘察未穿透此层。2、水文、气象情况场区地下水有三种类型：4A、空隙潜水：主要蕴藏于第一层杂填土中，含水层的透水性好，与海具连通性，水量丰富，空隙潜水主要由海水及大气降水渗透补给，故本层地下水的动态受季节、气候、海水潮汐等因素影响明显，水位变幅较大。B、承压水：主要蕴藏于第二层中，具承压性，场地处于潮湿多雨地区，含水量丰富，是场址主要含水层。空隙承压水受季节、气候等因素影响较小，动态比较稳定。营口港是临海区域，雨水较为充沛，现测稳定水位埋深为3.50米。由于场地临近海边，地下水已经与海水连通，主要以海水为主，水位受潮汐影响，最高水位埋深约2米。五、场地条件主要特点是:基坑低处于吹填砂层及杂填土层，不稳定，地下水丰富，积水量大，部分区域有流沙管涌情况，需进行特殊支护及增加排水井密度强排水处理。六、降水量与降水井点施工1、基本参数据邻近场地抽水试验结果，降水深度范围内土层综合渗透系数k=7.0m/d。管线基坑设计水位降深S为7.5m（即地下水降至基坑底以下2.0m）,泵站位置水位降深为11.5M（即地下水降至基坑底以下52.0m）含水层厚度H取20.0m。2、设备选用、主要材料用量选用污水泵泵6台，扬程20m，每天抽水24小时，井点管管径4英寸长50米。3、施工准备（1）施工机具a、滤管：C38〜55，壁厚为3.0mm的无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm的钢板焊死，在此端1.2m长范围内，在管壁上钻＜215mm的小圆孔，孔距为25mm,外包两层滤网，滤网采用编织布，外部再包一层网眼较大的尼龙丝网，每隔50〜60mm用10号铅丝绑扎一道，滤管...
