线路保护调试报告VIP专享VIP免费

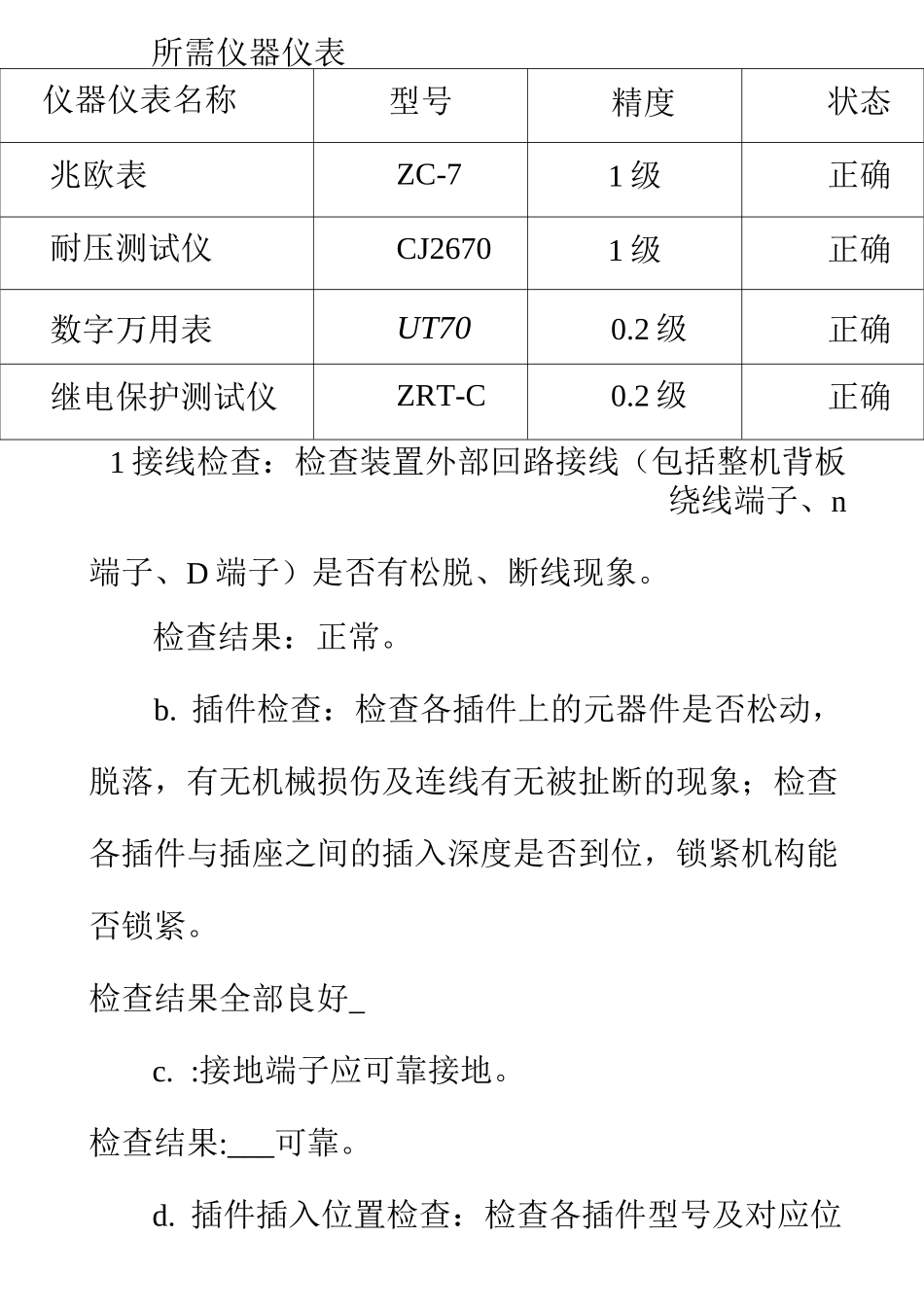

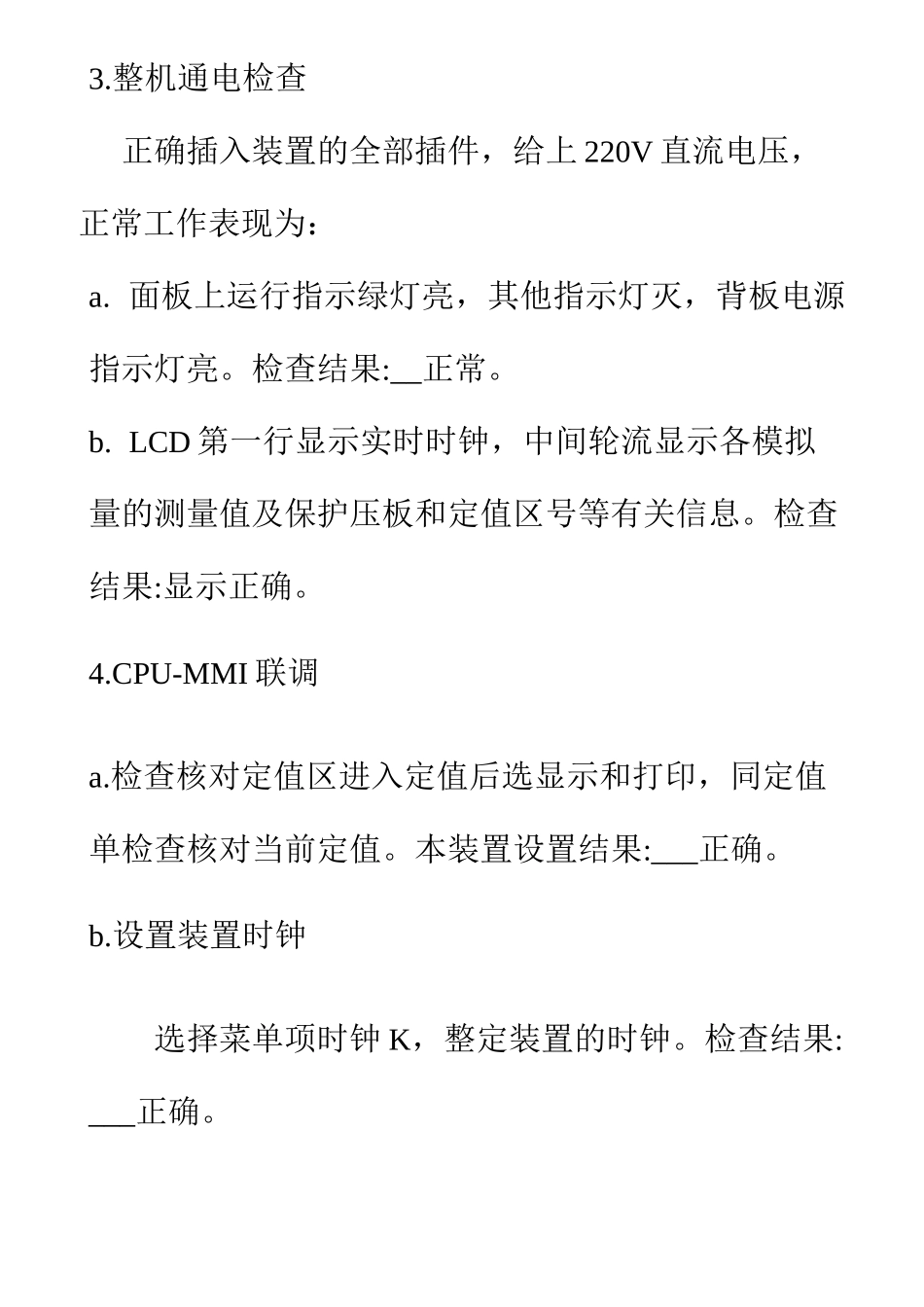

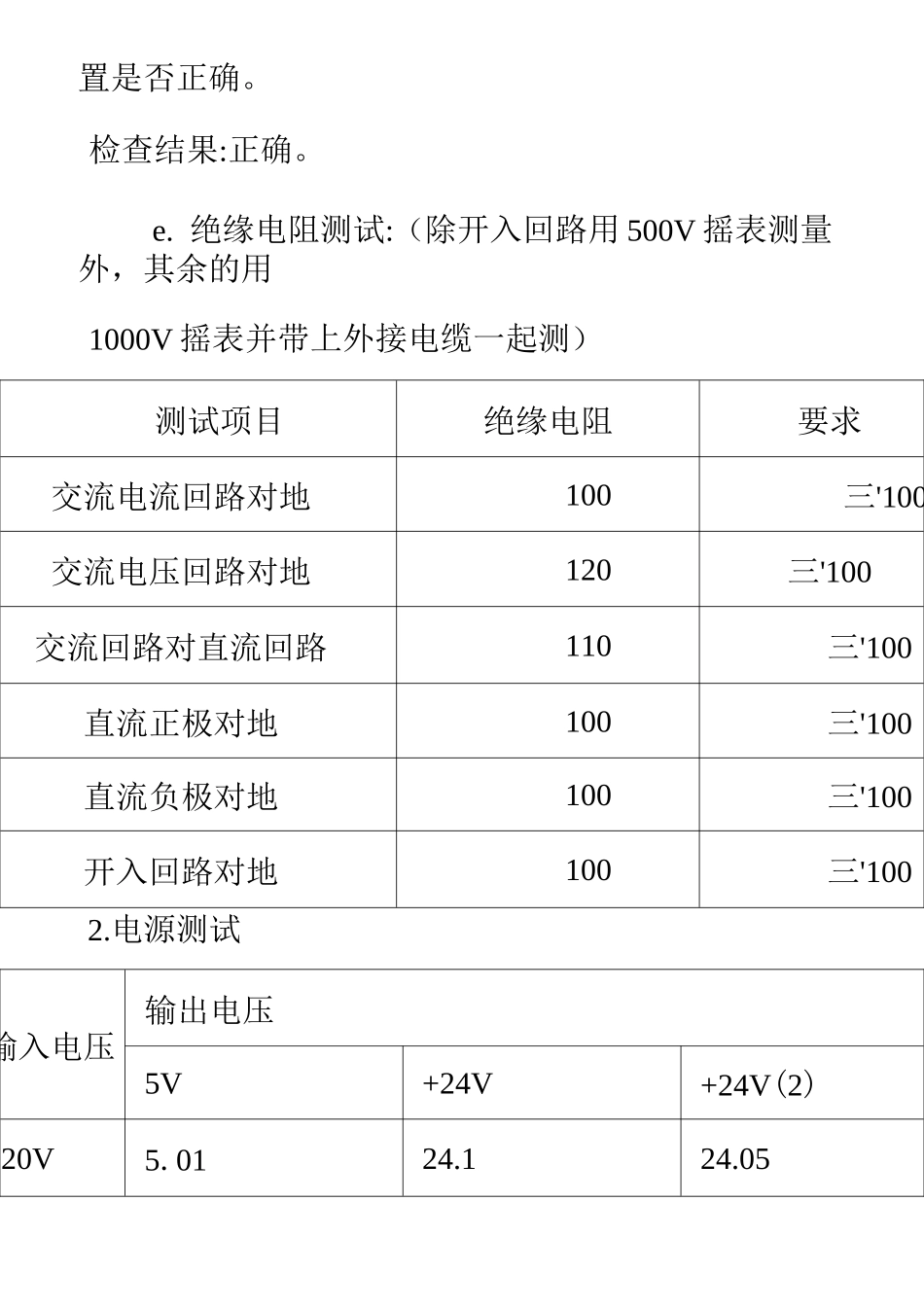

所需仪器仪表仪器仪表名称型号精度状态兆欧表ZC-71级正确耐压测试仪CJ26701级正确数字万用表UT700.2级正确继电保护测试仪ZRT-C0.2级正确1接线检查：检查装置外部回路接线（包括整机背板绕线端子、n端子、D端子）是否有松脱、断线现象。检查结果：正常。b.插件检查：检查各插件上的元器件是否松动，脱落，有无机械损伤及连线有无被扯断的现象；检查各插件与插座之间的插入深度是否到位，锁紧机构能否锁紧。检查结果全部良好_c.:接地端子应可靠接地。检查结果:___可靠。d.插件插入位置检查：检查各插件型号及对应位置是否正确。检查结果:正确。e.绝缘电阻测试:（除开入回路用500V摇表测量外，其余的用1000V摇表并带上外接电缆一起测）测试项目绝缘电阻要求交流电流回路对地100三'100交流电压回路对地120三'100交流回路对直流回路110三'100直流正极对地100三'100直流负极对地100三'100开入回路对地100三'1002.电源测试输入电压输出电压5V+24V+24V(2)220V5.0124.124.053.整机通电检查正确插入装置的全部插件，给上220V直流电压，正常工作表现为：a.面板上运行指示绿灯亮，其他指示灯灭，背板电源指示灯亮。检查结果:__正常。b.LCD第一行显示实时时钟，中间轮流显示各模拟量的测量值及保护压板和定值区号等有关信息。检查结果:显示正确。4.CPU-MMI联调a.检查核对定值区进入定值后选显示和打印，同定值单检查核对当前定值。本装置设置结果:___正确。b.设置装置时钟选择菜单项时钟K，整定装置的时钟。检查结果:___正确。c.记录CPU版本信息选择菜单项版本信息，调阅CPU版本号及CRC码，将结果填入调试记录中，记录如下。CPUCPU版本号CRC校验码人机模块5.3401DA差动保护3.50325D高后备保护2.509957低后备保护2.50E4485.1开入量检查保护投切开入投切以下保护压板，观察保护开入量的变化应与装置显示对应。开关量名称装置显示操作结果（OK,打V）差动保护投入差动保护投入V高后备复压方向高后备复压方向过流I段V过流I段投入投入高后备复压方向高后备复压方向过流II段V过流II段投入投入高后备复压过流投入高后备复压过流投入V咼后备零序方向过流I段投入咼后备零序方向过流I段投入V咼后备零序方向过流II段投入咼后备零序方向过流II段投入V咼后备零序过流投入高后备零序过流投入V高后备中性点过流投入高后备中性点过流投入V高后备间隙保护投入高后备间隙保护投入V高后备复压闭锁投入高后备复压闭锁投入V低后备复压过流I段投入低后备复压过流I段投入V低后备复压过流II段投入低后备复压过流II段投入V低后备复压闭锁投入低后备复压闭锁投入V低压侧充电保护投入低压侧充电保护投入V5.2开出量检查选择菜单项开出传动，依次驱动各路开出，观察面板信号，填写面的记录表。开出点含义面板信号操作结果差动保护保护动作出口保护动作红灯亮正确高后备复压方向过流I段保护动作出口保护动作红灯亮正确高后备复压方向过流II段保护动作出口保护动作红灯亮正确高后备复压过流保护动作出口保护动作红灯亮正确咼后备零序方向过流I段保护动作出口保护动作红灯亮正确高后备零序方向过流II段保护动作出口保护动作红灯亮正确高后备零序过流保护动作出口保护动作红灯亮正确高后备中性点过流保护动作出口保护动作红灯亮正确高后备间隙保护保护动作出口保护动作红灯亮正确低后备复压过流I段保护动作出口保护动作红灯亮正确低后备复压过流II段保护动作出口保护动作红灯亮正确过负荷过负荷过负荷灯亮正确告警告警告警灯亮正确6．1.零漂检验:（要求控制在±0.1范围）a）差动保护通道Ia1IblIclIa2Ib2Ic2Ia3Ib3Ic3最大零漂值0.020.030.020.010.020.030.020.030.03b）咼后备保护通道IaIbIc3I0UaUbUc3U0最大零漂值0.020.010.020.030.020.030.030.02d）低后备保护通道IaIbIc3I0UaUbUc3U0最大零漂值0.020.030.020.010.020.030.020.026.2.电压通道刻度检验:（要求相对误差小于3％范围）a）咼后备保护外通道采样值加电压UaUbUc3U060V60.160.0559.90.0150V50.0950.0349.980.0130V30.130.0629.9805V5.0154.9901V1.011.080.990c)低后备保护外加电压通道采样值UaUbUc3U060V60.0559.960.10.0150V50.0349.9850.090.0130V30.0629.9830.105V54.9...
