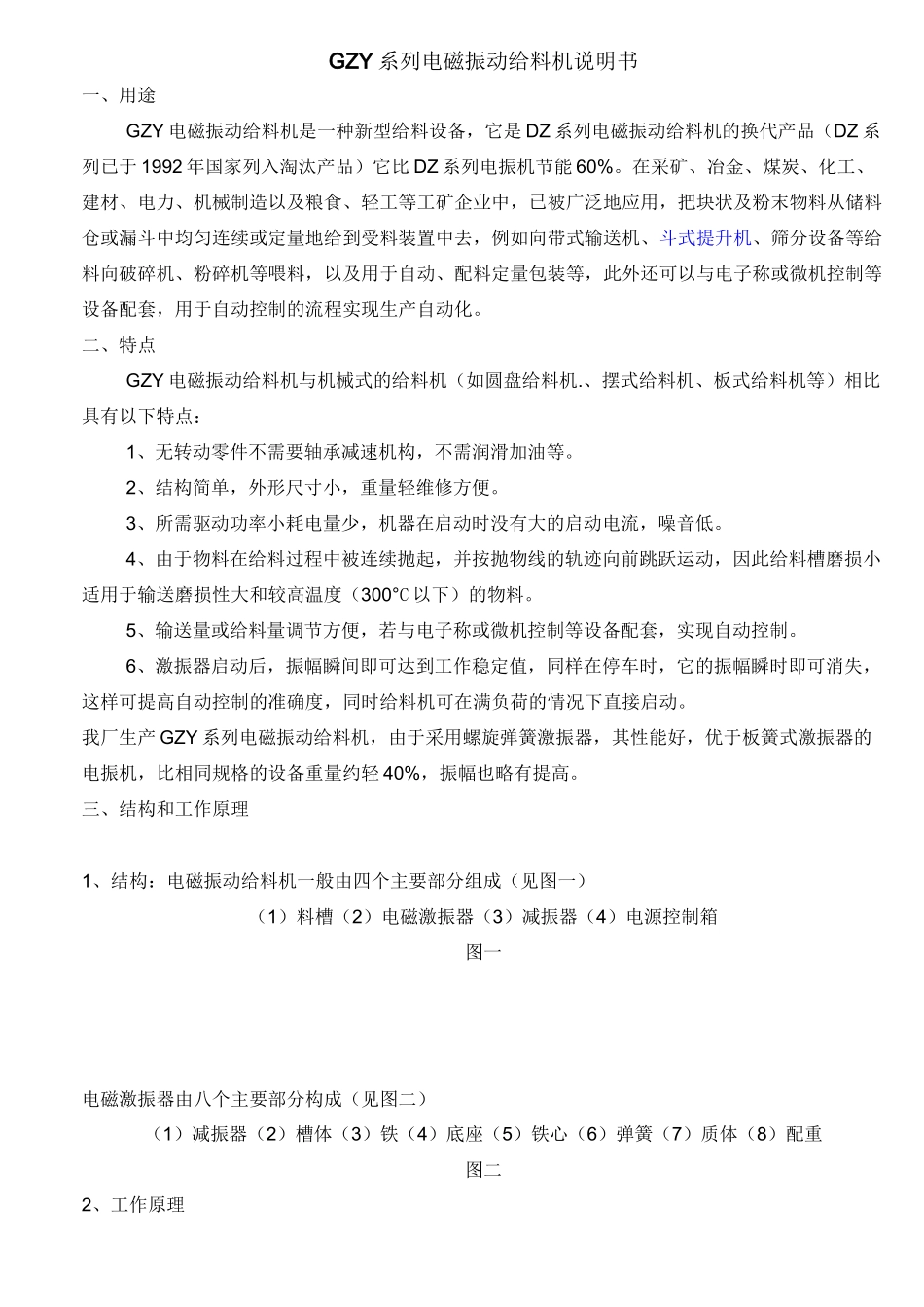

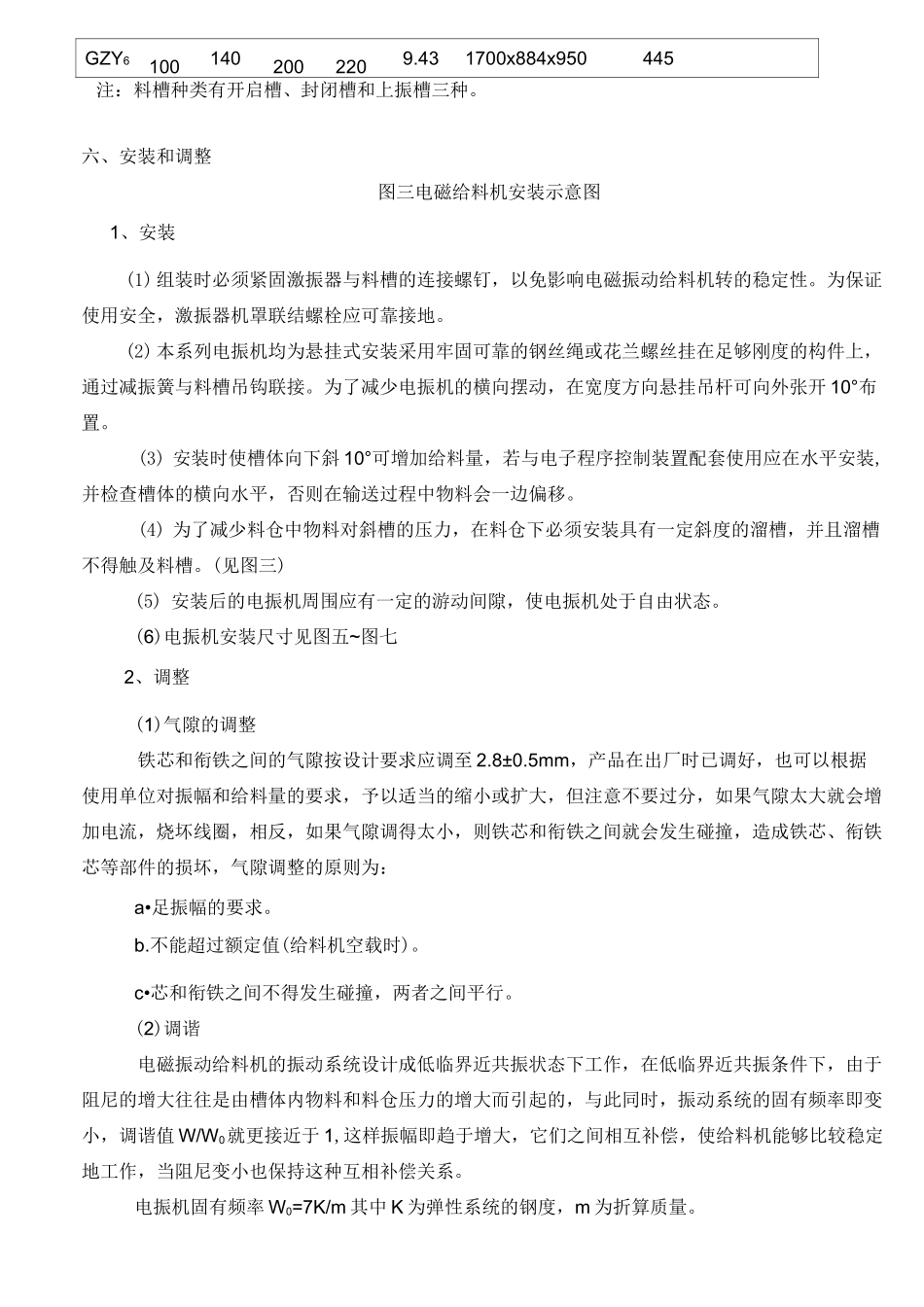

GZY系列电磁振动给料机说明书一、用途GZY电磁振动给料机是一种新型给料设备，它是DZ系列电磁振动给料机的换代产品（DZ系列已于1992年国家列入淘汰产品）它比DZ系列电振机节能60%。在采矿、冶金、煤炭、化工、建材、电力、机械制造以及粮食、轻工等工矿企业中，已被广泛地应用，把块状及粉末物料从储料仓或漏斗中均匀连续或定量地给到受料装置中去，例如向带式输送机、斗式提升机、筛分设备等给料向破碎机、粉碎机等喂料，以及用于自动、配料定量包装等，此外还可以与电子称或微机控制等设备配套，用于自动控制的流程实现生产自动化。二、特点GZY电磁振动给料机与机械式的给料机（如圆盘给料机.、摆式给料机、板式给料机等）相比具有以下特点：1、无转动零件不需要轴承减速机构，不需润滑加油等。2、结构简单，外形尺寸小，重量轻维修方便。3、所需驱动功率小耗电量少，机器在启动时没有大的启动电流，噪音低。4、由于物料在给料过程中被连续抛起，并按抛物线的轨迹向前跳跃运动，因此给料槽磨损小适用于输送磨损性大和较高温度（300°C以下）的物料。5、输送量或给料量调节方便，若与电子称或微机控制等设备配套，实现自动控制。6、激振器启动后，振幅瞬间即可达到工作稳定值，同样在停车时，它的振幅瞬时即可消失，这样可提高自动控制的准确度，同时给料机可在满负荷的情况下直接启动。我厂生产GZY系列电磁振动给料机，由于采用螺旋弹簧激振器，其性能好，优于板簧式激振器的电振机，比相同规格的设备重量约轻40%，振幅也略有提高。三、结构和工作原理1、结构：电磁振动给料机一般由四个主要部分组成（见图一）（1）料槽（2）电磁激振器（3）减振器（4）电源控制箱图一电磁激振器由八个主要部分构成（见图二）（1）减振器（2）槽体（3）铁（4）底座（5）铁心（6）弹簧（7）质体（8）配重图二2、工作原理图二是电磁振动给料机的结构示意图，由槽体、底座、衔铁、以及槽体中10—20%的物料等质量构成质点ml,质体、铁芯、线圈、配重铁等构成质点m2,ml和m2这两个质点用螺旋弹簧连接在一起，形成一个双质点定向振动系统。激振器电磁线圈的电流是经过单相半波整流的,当线圈接通后在正半周内有电流通过,衔铁与铁芯之间便产生一脉冲电磁力互相吸引。这时槽体向后运动,激振器的主弹簧发生变形储存了一定的势能,在负半周线圈中无电流通过,电磁力消失,主弹簧释放能量,使衔铁和铁芯朝相反方向离槽体向前运动,于是电磁给料机以交流电源的频率作每分钟3000次的往复振动,由于槽体的底平面与激振力作用线有一定的夹角,因此,槽体中的物料沿抛物线的轨迹连续不断地向前运动。调节整流电压的高低,即可控制电磁振动给料机的送料量。给料机采用可控硅整流供电。改变可控硅的导通角,即可控制输出电压的高低。根据使用条件,可取不同信号来控制可控硅导能角的大小以达到自动定量送料的目的。料槽有三种形式：普通开启式,是一种常用形式；封闭式主要应用于有防尘要求的作业中,但生产率降低20%。上振式主要应用于给料机下面空间不足的场合。四、产品型号含义GZY□1：生产率为5t/h2：生产率为10t/h3：生产率为25t/h4：生产率为35t/h5：生产率为50t/h6：生产率为100t/h园簧式电磁振动给料机五技术性能型号生产率t/h水一10°平给料粒度mm电源电压(V)额定电流(A)外型尺寸敞开式设备重量Kg封闭式设备重量KgGZY157502200.73785x376x5455557GZY21014602202795x430x6057578GZY325357522041060x576x665140142GZY4355010022061210x702x765190208GZY550701002207.121375X792X890285GZY61001402002209.431700x884x950445注：料槽种类有开启槽、封闭槽和上振槽三种。六、安装和调整图三电磁给料机安装示意图1、安装(1)组装时必须紧固激振器与料槽的连接螺钉，以免影响电磁振动给料机转的稳定性。为保证使用安全，激振器机罩联结螺栓应可靠接地。(2)本系列电振机均为悬挂式安装采用牢固可靠的钢丝绳或花兰螺丝挂在足够刚度的构件上，通过减振簧与料槽吊钩联接。为了减少电振机的横向摆动，在宽度方向悬挂吊杆可向外张开10°布置。(3)安装时使槽体向下斜10°可增加给料量，若与电子程序控制装置配套使用应在水平安装,并检查槽...
