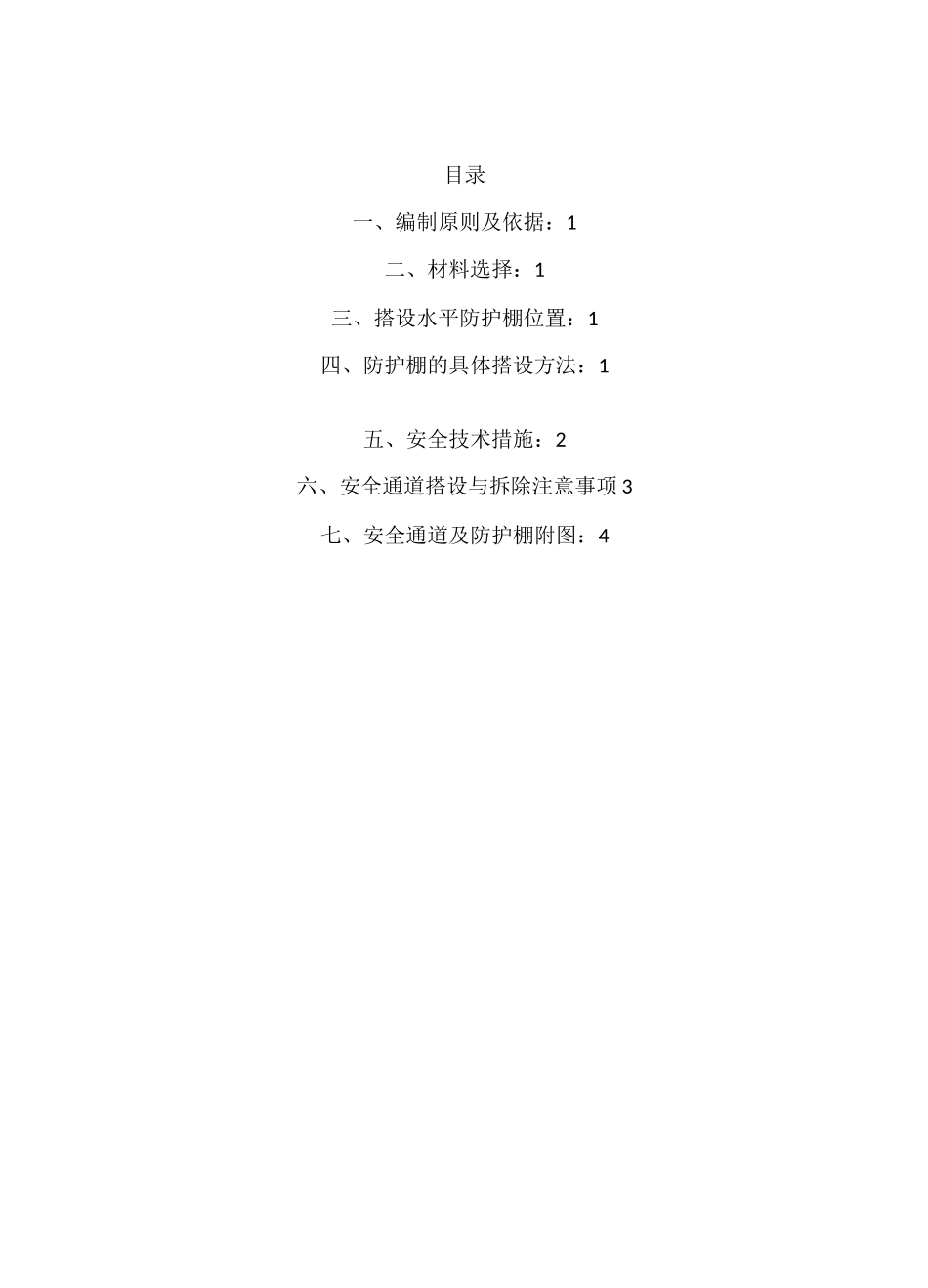

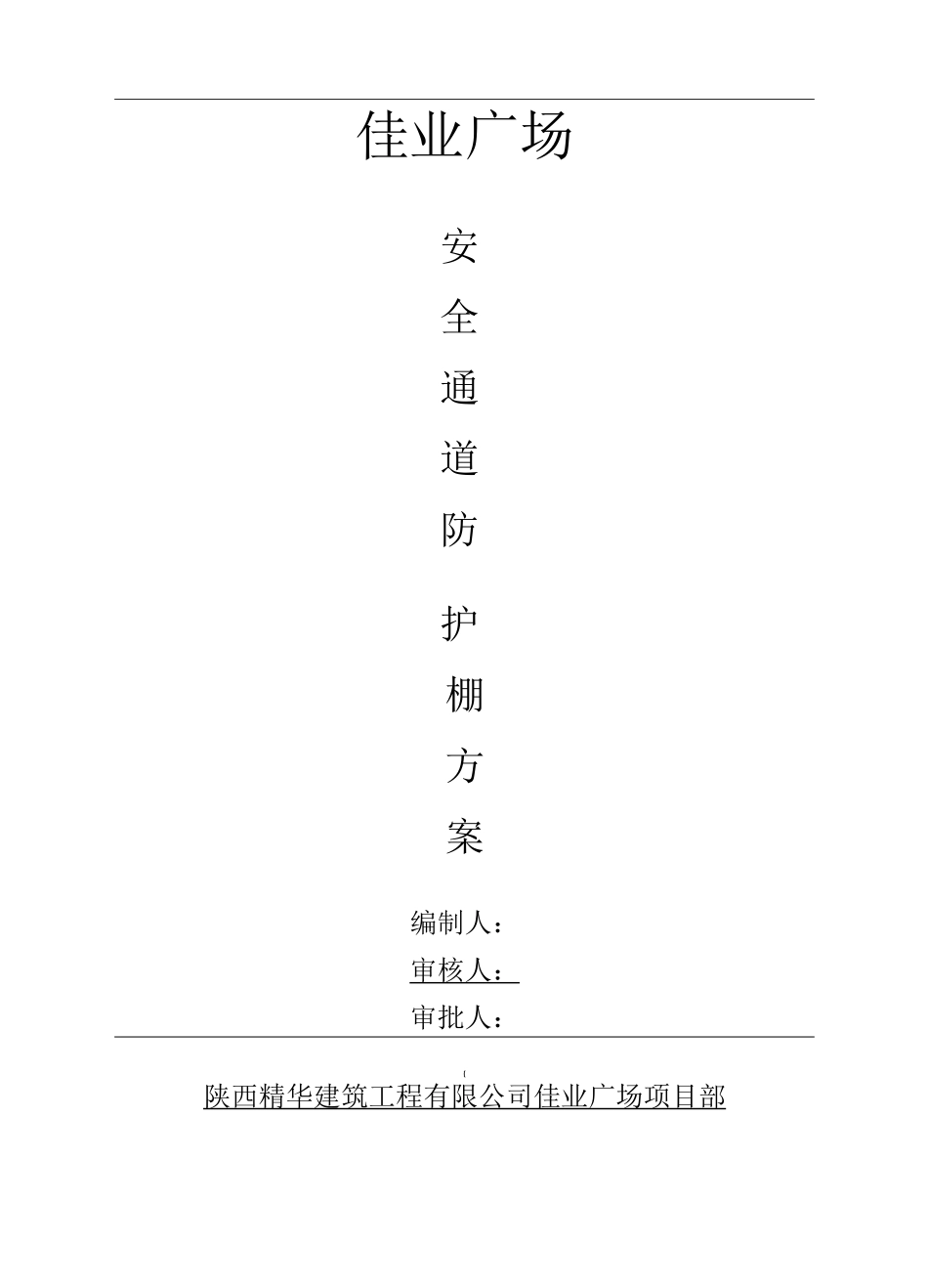

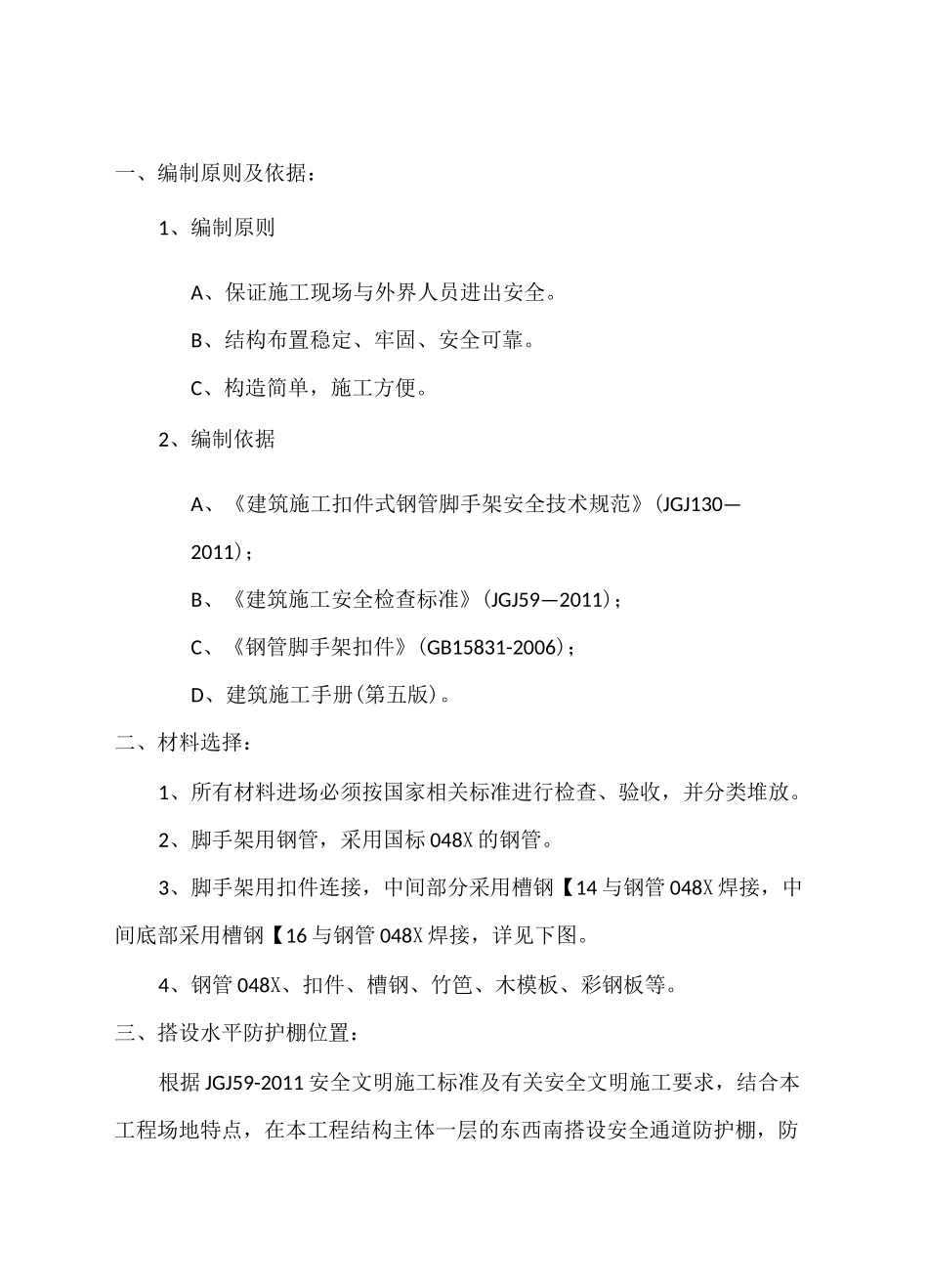

佳业广场安全通道防护棚方案编制人：审核人：审批人：{陕西精华建筑工程有限公司佳业广场项目部目录一、编制原则及依据：1二、材料选择：1三、搭设水平防护棚位置：1四、防护棚的具体搭设方法：1五、安全技术措施：2六、安全通道搭设与拆除注意事项3七、安全通道及防护棚附图：4一、编制原则及依据：1、编制原则A、保证施工现场与外界人员进出安全。B、结构布置稳定、牢固、安全可靠。C、构造简单，施工方便。2、编制依据A、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2011)；B、《建筑施工安全检查标准》(JGJ59—2011)；C、《钢管脚手架扣件》(GB15831-2006)；D、建筑施工手册(第五版)。二、材料选择：1、所有材料进场必须按国家相关标准进行检查、验收，并分类堆放。2、脚手架用钢管，采用国标048X的钢管。3、脚手架用扣件连接，中间部分采用槽钢【14与钢管048X焊接，中间底部采用槽钢【16与钢管048X焊接，详见下图。4、钢管048X、扣件、槽钢、竹笆、木模板、彩钢板等。三、搭设水平防护棚位置：根据JGJ59-2011安全文明施工标准及有关安全文明施工要求，结合本工程场地特点，在本工程结构主体一层的东西南搭设安全通道防护棚，防止高空坠落物伤及过往行人。四、防护棚的具体搭设方法：1•搭设工艺：预埋钢筋一纵向钢管搭设一反撑斜杆一横向水平钢管搭设一上口反拉斜杆一铺竹跳板f搭设栏杆^设置反拉钢丝绳*铺竹胶板及栏板*铺安全网*验收合格使用。2.防护棚的搭设防护棚搭设详图。五、安全技术措施：1搭设纵向钢管尽可能全部选用6米长钢管其间距W2000，在边梁处垫50mm厚木枋，防止钢管下翘。2.室内反撑钢管应斜撑在梁板阳角，防止斜撑杆滑移。3.室内横杆锁定在薄壁柱上，防止整体内外移位。4•室外横杆间距W1000，与竹跳板搁置符合模数，横杆接长时应互相错位连接，原则上不得用直接扣直接接长，采用方向扣绑接形式。5.反拉钢管只能用整杆斜拉、并尽量靠于上层梁底与室内斜撑杆连接，并保证架体不下翘。6•钢丝绳的设置距离W8米，且大角、转点、断点处必须设置、保证防护棚不下翘，钢丝绳上设置2T的花栏螺丝进行调整。7.本防护棚外墙施工到防护棚处时方能拆除，拆除时按先搭后拆的原则进行拆除。8.搭拆必须派专人负责管理，并作好施工及安全技术交底，所有操作人员必须由专业外架班组操作，并持证上岗。9.搭拆时应在楼下作好安全防护、警界，地面人员不得进入此区域。10.防护棚搭设完毕后，必须待验收合格后方能使用。六、安全通道搭设与拆除注意事项1、在搭设之前，必须对进场的钢管、扣件、脚手板等按规范要求进行验收，不合格产品不得使用。2、对进场的钢管和工字钢等进行喷刷漆，要求涂刷均匀，颜色一致。立杆和大横杆采用黄色，剪刀撑采用黑黄相间色。3、搭设前由安全员组织操作人员进行搭设要求和安全技术交底。4、安全通道搭设前的工作：按照搭设设计图的要求提供设施、材料及配件需用计划并及时到场；对加工好的工字钢按图纸设计要求进行检验；5、杆件搭设顺序：由下向上，有序搭设，放置扫地杆、立杆、横向水平杆。剪刀撑等。6、扣件安装应符合规定：A螺栓拧紧力矩不应小于且不应大于；B在主节点出固定的扣件中心点的相互距离不应大于150伽；C对接扣件开口应朝上或朝内。7、拆除要点：A、拆除前组织现场技术人员、管理人员、操作人员、安全员进行系统的安全技术交底。明确拆除顺序、安全保障措施、拆除方法。B、严格按《建筑安装工人安全技术规程》及操作规程作业。1）拆除现场5m范围内设警戒区，配专人负责警戒工作。停止拆除区域内所有施工，待拆除完毕后方可进入该区域作业。2）拆除人员进入工作岗位后，再次对各部位的完好状态进行一次检查，确认无误后方可作业。3）每班作业后，必须对存留架体进行检查，不稳定部位加固后方可离开。4）拆下来的材料不得随意朝下投掷，有组织地分类堆放，输送到地面。5）拆除人员必须佩戴安全帽，正确使用安全带，遵守安全操作规程。七、安全通道及防护棚附图：
