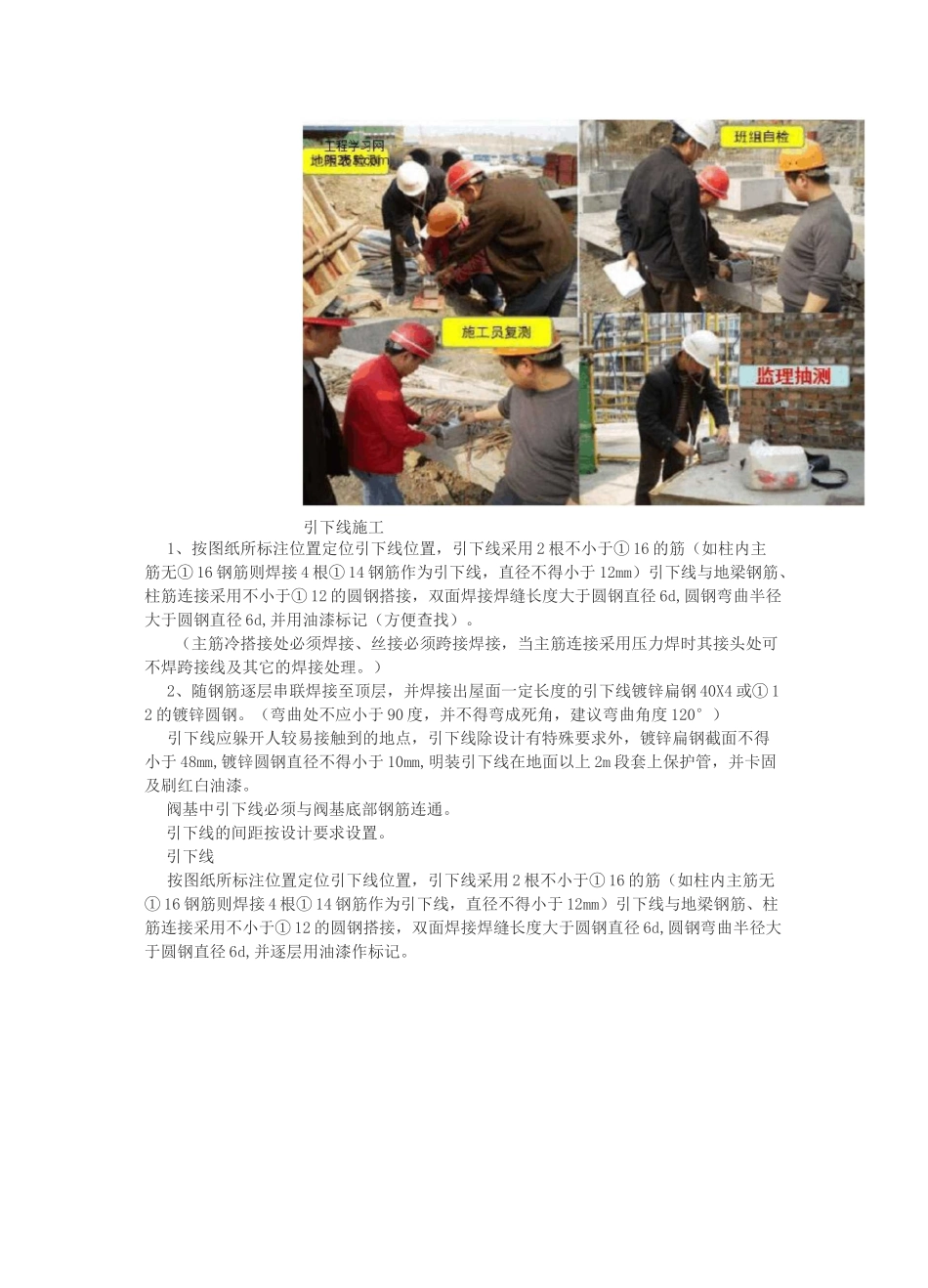

防雷接地施工工艺讲解工艺流程技术要求接地装置顶面埋设深度不应小于0.7M,埋设长度不小于2.5M,垂直接地极间距间距不应小于5m（根据当地防雷办要求）1）扁钢与扁钢水平搭接为扁钢宽度的2倍，不少于三面施焊；3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。5）除埋设在混凝土中的焊接接头外，有防腐措施。6）所有焊点表面必须去掉焊接处残留的焊药7）如使用人工接地体，角钢不小于40*40*4mm，长度不小于2.5米8）接地干线在跨越伸缩缝、沉降缝等位置应设置补偿装置，并设测量接地电阻而预备的断接卡子9）地干线末端露出地面应不超过0.5m。10）安装支持卡时，应弹线或拉线安装以保证其观感桩基接地极施工水平接地极由地梁的主筋构成，垂直接地极由每桩内2根钢筋构成。接地极施工时，桩内的钢筋与地梁的钢筋采用不小于少10园钢搭接，宜采用双面焊，焊缝长度26d，单面焊接焊接长度212d。柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。（地梁钢筋采用螺纹连接时，螺纹连接处必须用①10圆钢作跨接焊）钢筋弯曲半径不小于10d、特殊情况不小于6d■1Ft工穆学习屈P^265.com蛭灵诸齐Ft「汕饗三氐婪和斥左平主蚤注席平桎迪阀基接地极施工.7好u.水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接长度大于140mm独基接地极施工引下线施工1、按图纸所标注位置定位引下线位置，引下线采用2根不小于①16的筋（如柱内主筋无①16钢筋则焊接4根①14钢筋作为引下线，直径不得小于12mm）引下线与地梁钢筋、柱筋连接采用不小于①12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6d,圆钢弯曲半径大于圆钢直径6d,并用油漆标记（方便查找）。（主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理。）2、随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线镀锌扁钢40X4或①12的镀锌圆钢。（弯曲处不应小于90度，并不得弯成死角，建议弯曲角度120°）引下线应躲开人较易接触到的地点，引下线除设计有特殊要求外，镀锌扁钢截面不得小于48mm,镀锌圆钢直径不得小于10mm,明装引下线在地面以上2m段套上保护管，并卡固及刷红白油漆。阀基中引下线必须与阀基底部钢筋连通。引下线的间距按设计要求设置。引下线按图纸所标注位置定位引下线位置，引下线采用2根不小于①16的筋（如柱内主筋无①16钢筋则焊接4根①14钢筋作为引下线，直径不得小于12mm）引下线与地梁钢筋、柱筋连接采用不小于①12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6d,圆钢弯曲半径大于圆钢直径6d,并逐层用油漆作标记。用血总園撫唐按，弩曲半轻＞6d.權間地ISO竖円与引事缁呈通临标弓厂、找与莊辭摂“：HMV翻E向卵电希瓯门即•片泻问洱f等电位施工住宅供电系统采用TT、TN—c—s或TN—s接地制式，并进行总等电位联结；卫生间应作局部等电位联结。该等电位盒内预留-4*25扁钢。等电位联结范围内的金属管道等金属体与等电位联结箱内的端子排之间的电阻不应大于1Q。总等电位应与接地网可靠连接。局部等电位做法有两种：1、如右图，将卫生间底板钢筋交接处点焊，2、将预等电位留钢筋与基础接地柱筋焊接连通，但不能与屋面避雷带连通。I电柱爲遅穫连通.禮不粧呈厘壷爲存帶连淳均压环、门窗接地施工为防侧击雷在建筑设计及防雷办要求当高度超过滚球半径时一类30米，每隔6米设一均压环（每隔一层）。均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。外墙门、窗框、栏杆、金属百叶的每侧至少应预留有一根三①10的钢筋，用于外墙门、窗框、栏杆的接地。I■■.,Pv265.coJ接闪器（避雷带）安装1、明装屋面避雷网在土建屋面压顶施工完毕后插入，敷设于压顶外边缘不大于100mm位置2、明装避雷带先用电锤打出支架，然后按设计材质进行敷设避雷带，并与引下线可靠连接。3、避雷带安装高度为女儿墙150mm，固定支...
