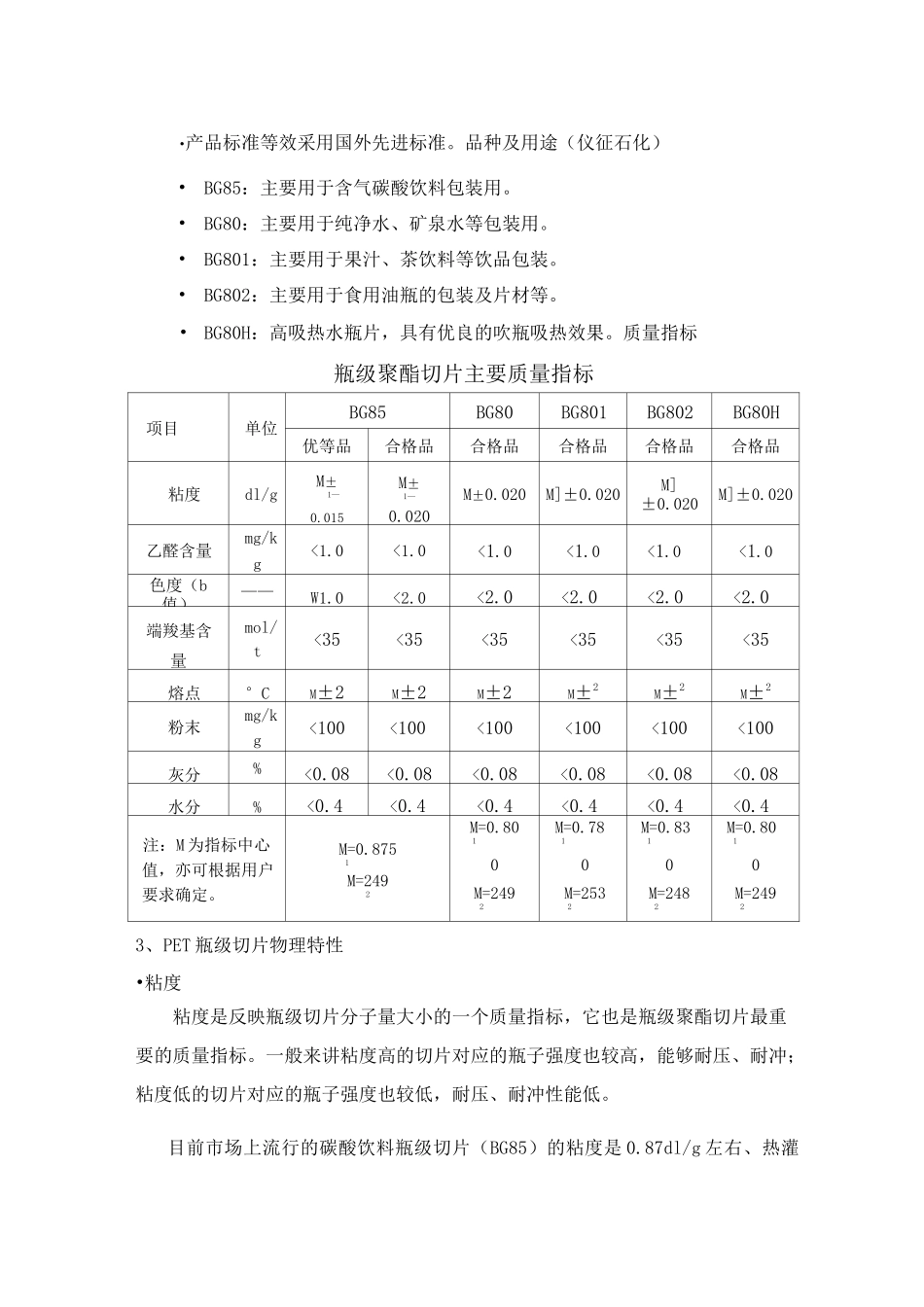

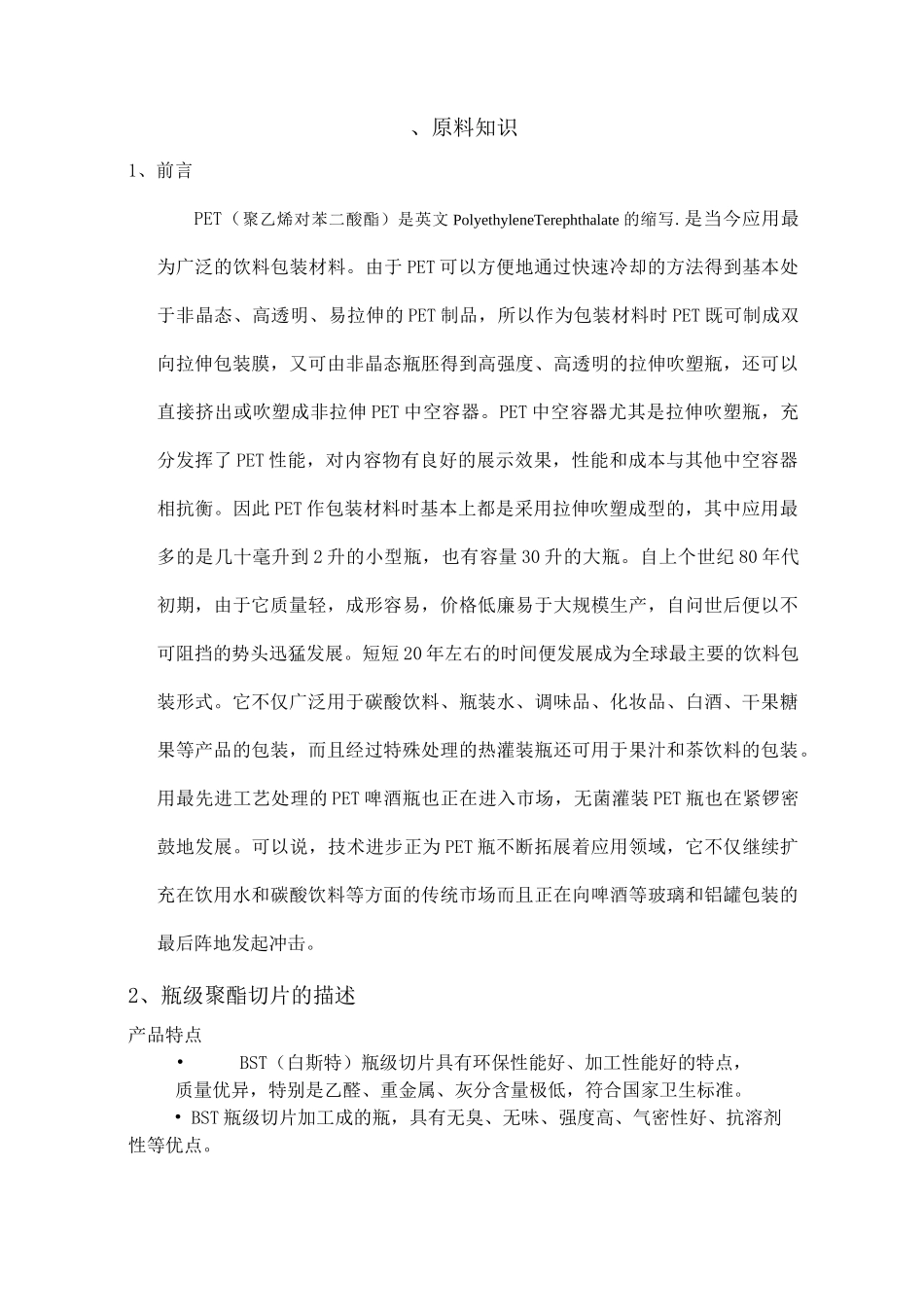

、原料知识1、前言PET（聚乙烯对苯二酸酯）是英文PolyethyleneTerephthalate的缩写.是当今应用最为广泛的饮料包装材料。由于PET可以方便地通过快速冷却的方法得到基本处于非晶态、高透明、易拉伸的PET制品，所以作为包装材料时PET既可制成双向拉伸包装膜，又可由非晶态瓶胚得到高强度、高透明的拉伸吹塑瓶，还可以直接挤出或吹塑成非拉伸PET中空容器。PET中空容器尤其是拉伸吹塑瓶，充分发挥了PET性能，对内容物有良好的展示效果，性能和成本与其他中空容器相抗衡。因此PET作包装材料时基本上都是采用拉伸吹塑成型的，其中应用最多的是几十毫升到2升的小型瓶，也有容量30升的大瓶。自上个世纪80年代初期，由于它质量轻，成形容易，价格低廉易于大规模生产，自问世后便以不可阻挡的势头迅猛发展。短短20年左右的时间便发展成为全球最主要的饮料包装形式。它不仅广泛用于碳酸饮料、瓶装水、调味品、化妆品、白酒、干果糖果等产品的包装，而且经过特殊处理的热灌装瓶还可用于果汁和茶饮料的包装。用最先进工艺处理的PET啤酒瓶也正在进入市场，无菌灌装PET瓶也在紧锣密鼓地发展。可以说，技术进步正为PET瓶不断拓展着应用领域，它不仅继续扩充在饮用水和碳酸饮料等方面的传统市场而且正在向啤酒等玻璃和铝罐包装的最后阵地发起冲击。2、瓶级聚酯切片的描述产品特点•BST（白斯特）瓶级切片具有环保性能好、加工性能好的特点，质量优异，特别是乙醛、重金属、灰分含量极低，符合国家卫生标准。•BST瓶级切片加工成的瓶，具有无臭、无味、强度高、气密性好、抗溶剂性等优点。•产品标准等效采用国外先进标准。品种及用途（仪征石化）•BG85：主要用于含气碳酸饮料包装用。•BG80：主要用于纯净水、矿泉水等包装用。•BG801：主要用于果汁、茶饮料等饮品包装。•BG802：主要用于食用油瓶的包装及片材等。•BG80H：高吸热水瓶片，具有优良的吹瓶吸热效果。质量指标瓶级聚酯切片主要质量指标项目单位BG85BG80BG801BG802BG80H优等品合格品合格品合格品合格品合格品粘度dl/gM±1—0.015M±1—0.020M±0.020M]±0.020M]±0.020M]±0.020乙醛含量mg/kg<1.0<1.0<1.0<1.0<1.0<1.0色度（b值）——W1.0<2.0<2.0<2.0<2.0<2.0端羧基含量mol/t<35<35<35<35<35<35熔点°CM±2M±2M±2M±2M±2M±2粉末mg/kg<100<100<100<100<100<100灰分%<0.08<0.08<0.08<0.08<0.08<0.08水分%<0.4<0.4<0.4<0.4<0.4<0.4注：M为指标中心值，亦可根据用户要求确定。M=0.8751M=2492M=0.8010M=2492M=0.7810M=2532M=0.8310M=2482M=0.8010M=24923、PET瓶级切片物理特性•粘度粘度是反映瓶级切片分子量大小的一个质量指标，它也是瓶级聚酯切片最重要的质量指标。一般来讲粘度高的切片对应的瓶子强度也较高，能够耐压、耐冲；粘度低的切片对应的瓶子强度也较低，耐压、耐冲性能低。目前市场上流行的碳酸饮料瓶级切片（BG85）的粘度是0.87dl/g左右、热灌装饮料瓶级切片（BG801）的粘度是0.78dl/g左右、矿泉水瓶级切片（BG80）的粘度是0.80dl/g左右、食用油瓶级切片（BG802）的粘度是0.83dl/g左右。由于粘度高的切片注塑的熔胶温度高，粘度降也会相应增加，所以，瓶级切片的粘度也不是越高越好，只要满足制品的强度要求即可。粘度高的切片在注塑时料筒温度应当高一些，而粘度低的切片在注塑时料筒温度应当稍微低一些。例如某台注塑机使用BG85瓶级切片时注塑温度采用298°C,则此台注塑机使用BG80瓶级切片时注塑温度采用285°C左右的温度为佳。这是因为粘度高的切片熔胶速度比同样温度下粘度低的切片熔胶速度慢；另一方面,粘度高的切片能够承受比较高的熔胶温度而保持制品的质量。如果粘度高的切片采用较低的熔胶温度会导致注塑周期延长、而粘度低的切片采用较高的熔胶温度会导致螺杆打滑和制品质量下降、严重的可导致无法成型。对注塑来说,一旦工艺参数确定,希望瓶级切片的粘度越稳定越好。如果切片的粘度波动大则需不断微调注塑工艺参数,严重情况会导致制品质量下降。•DSC熔点高分子溶解需要一个过程，其DSC熔点反应的是溶解过程峰顶的温度。实际注塑理论上超过DSC熔点20C即可，比如水瓶片DSC熔点一般为250C左右，因此注塑温度设置...
