钢筋直螺纹接头VIP免费

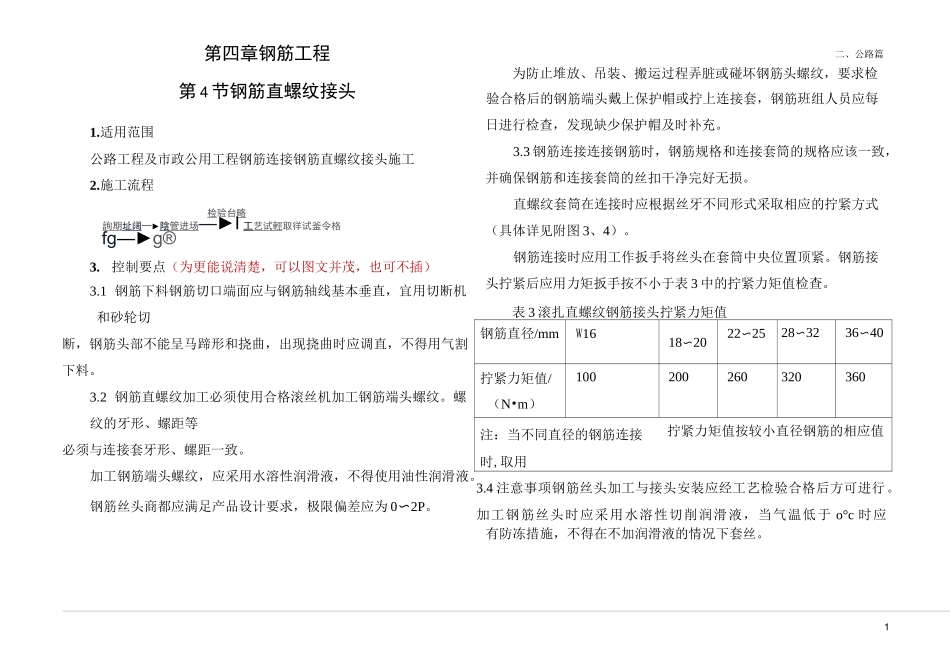

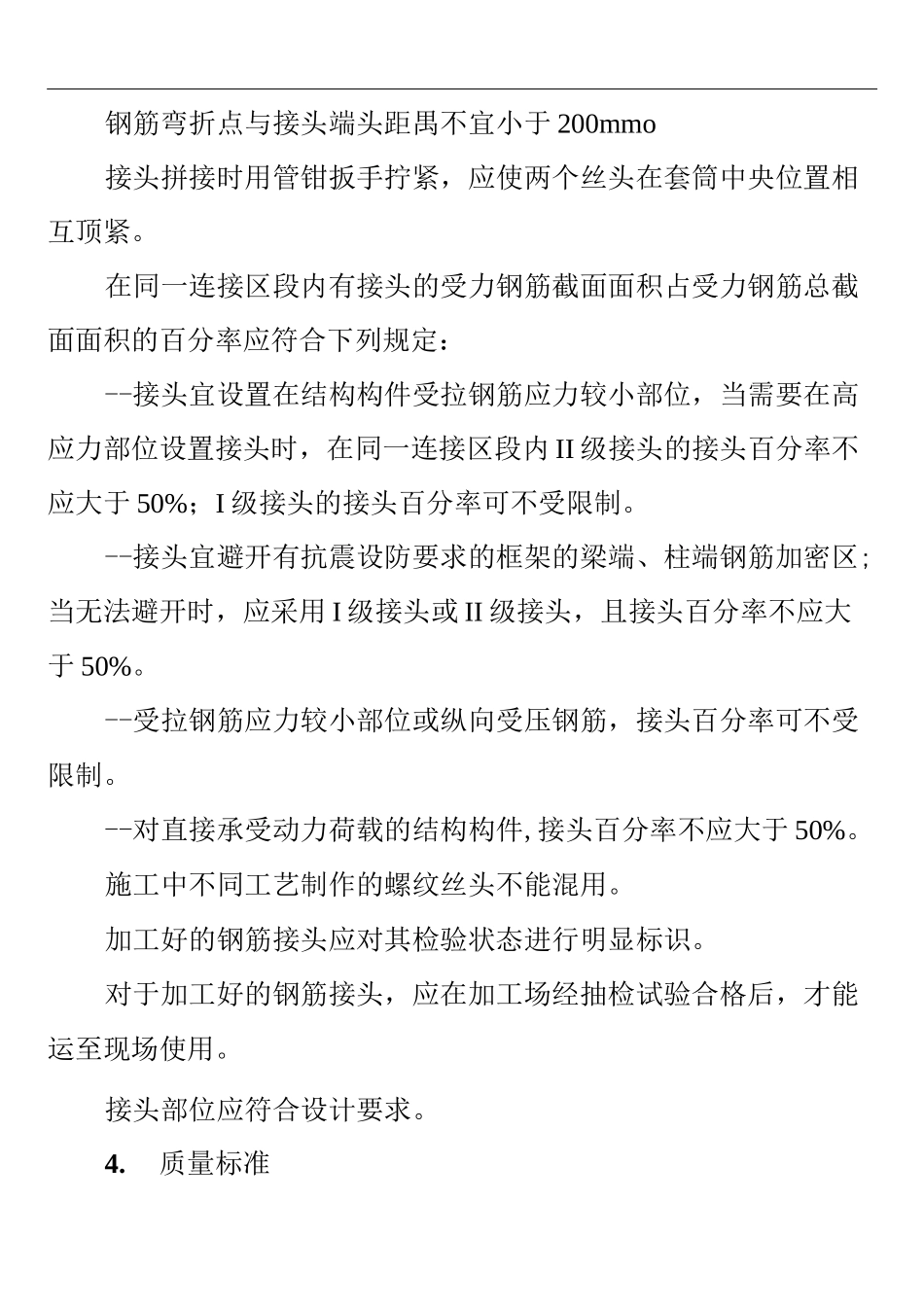

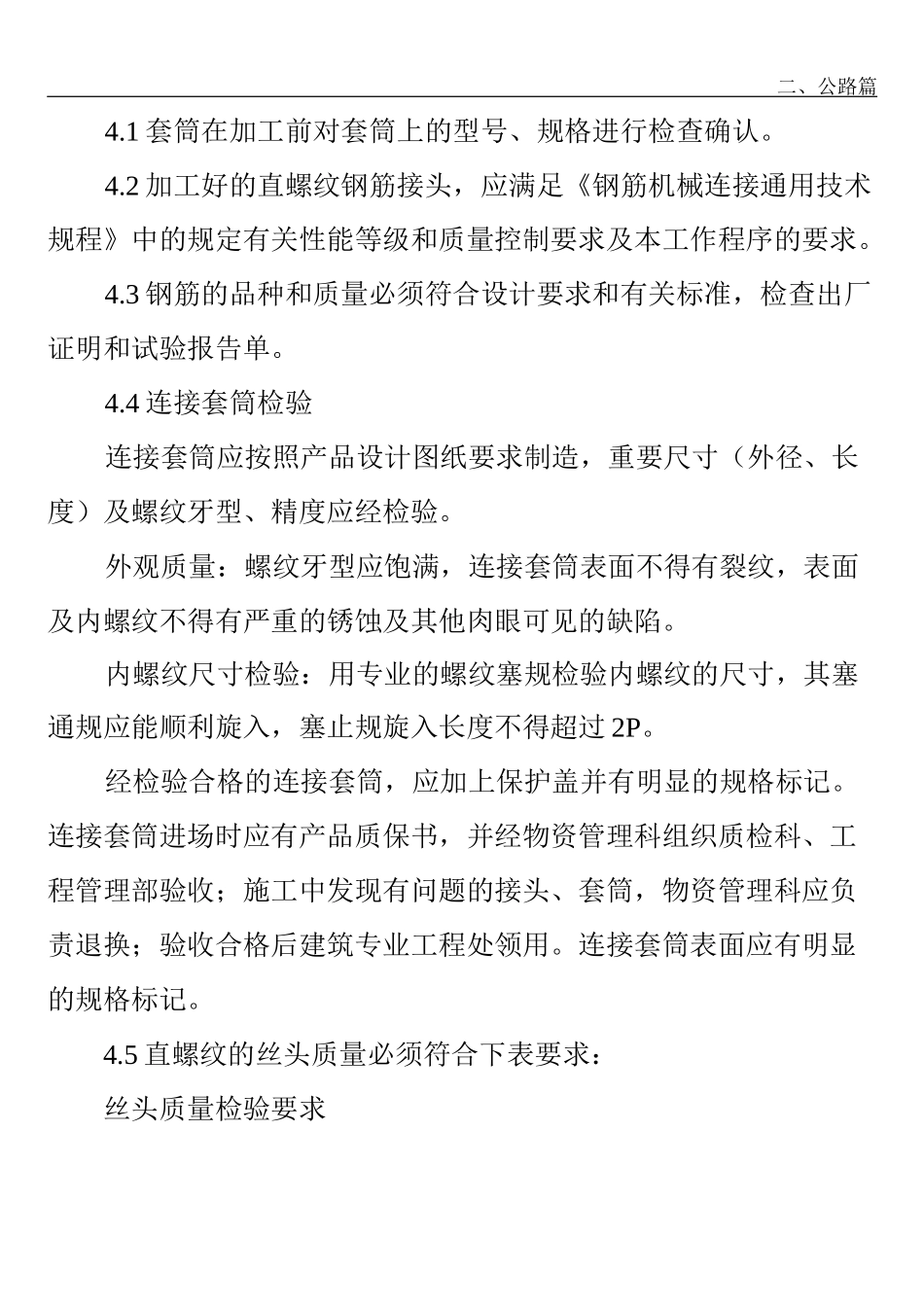

1第四章钢筋工程第4节钢筋直螺纹接头1.适用范围公路工程及市政公用工程钢筋连接钢筋直螺纹接头施工2.施工流程检验台略詢期址阔—►陰管进场—►I工艺试輕取徉试釜令格fg—►g®3.控制要点（为更能说清楚，可以图文并茂，也可不插）3.1钢筋下料钢筋切口端面应与钢筋轴线基本垂直，宜用切断机和砂轮切断，钢筋头部不能呈马蹄形和挠曲，出现挠曲时应调直，不得用气割下料。3.2钢筋直螺纹加工必须使用合格滚丝机加工钢筋端头螺纹。螺纹的牙形、螺距等必须与连接套牙形、螺距一致。加工钢筋端头螺纹，应采用水溶性润滑液，不得使用油性润滑液。钢筋丝头商都应满足产品设计要求，极限偏差应为0〜2P。二、公路篇为防止堆放、吊装、搬运过程弄脏或碰坏钢筋头螺纹，要求检验合格后的钢筋端头戴上保护帽或拧上连接套，钢筋班组人员应每日进行检查，发现缺少保护帽及时补充。3.3钢筋连接连接钢筋时，钢筋规格和连接套筒的规格应该一致，并确保钢筋和连接套筒的丝扣干净完好无损。直螺纹套筒在连接时应根据丝牙不同形式采取相应的拧紧方式（具体详见附图3、4）。钢筋连接时应用工作扳手将丝头在套筒中央位置顶紧。钢筋接头拧紧后应用力矩扳手按不小于表3中的拧紧力矩值检查。表3滚扎直螺纹钢筋接头拧紧力矩值钢筋直径/mmW1618〜2022〜2528〜3236〜40拧紧力矩值/（N•m）100200260320360注：当不同直径的钢筋连接时,取用拧紧力矩值按较小直径钢筋的相应值3.4注意事项钢筋丝头加工与接头安装应经工艺检验合格后方可进行。加工钢筋丝头时应采用水溶性切削润滑液，当气温低于o°c时应有防冻措施，不得在不加润滑液的情况下套丝。钢筋弯折点与接头端头距禺不宜小于200mmo接头拼接时用管钳扳手拧紧，应使两个丝头在套筒中央位置相互顶紧。在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合下列规定：--接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内II级接头的接头百分率不应大于50%；I级接头的接头百分率可不受限制。--接头宜避开有抗震设防要求的框架的梁端、柱端钢筋加密区;当无法避开时，应采用I级接头或II级接头，且接头百分率不应大于50%。--受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。--对直接承受动力荷载的结构构件,接头百分率不应大于50%。施工中不同工艺制作的螺纹丝头不能混用。加工好的钢筋接头应对其检验状态进行明显标识。对于加工好的钢筋接头，应在加工场经抽检试验合格后，才能运至现场使用。接头部位应符合设计要求。4.质量标准二、公路篇4.1套筒在加工前对套筒上的型号、规格进行检查确认。4.2加工好的直螺纹钢筋接头，应满足《钢筋机械连接通用技术规程》中的规定有关性能等级和质量控制要求及本工作程序的要求。4.3钢筋的品种和质量必须符合设计要求和有关标准，检查出厂证明和试验报告单。4.4连接套筒检验连接套筒应按照产品设计图纸要求制造，重要尺寸（外径、长度）及螺纹牙型、精度应经检验。外观质量：螺纹牙型应饱满，连接套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀及其他肉眼可见的缺陷。内螺纹尺寸检验：用专业的螺纹塞规检验内螺纹的尺寸，其塞通规应能顺利旋入，塞止规旋入长度不得超过2P。经检验合格的连接套筒，应加上保护盖并有明显的规格标记。连接套筒进场时应有产品质保书，并经物资管理科组织质检科、工程管理部验收；施工中发现有问题的接头、套筒，物资管理科应负责退换；验收合格后建筑专业工程处领用。连接套筒表面应有明显的规格标记。4.5直螺纹的丝头质量必须符合下表要求：丝头质量检验要求3检验项目量具名称检验要求外观质量目测牙形饱满，无锈蚀，牙顶宽超过0.3P的秃牙部分，其的累计长度不宜超过2个螺纹周长。螺纹中径通端螺纹能顺利旋入螺纹并达到旋合长度止端螺纹环规允许环规与端部螺纹部分旋合，旋入量不应超过3p（p为旋距）丝头长度专用量具丝头长度应满足设计要求，标准型接头的丝头长度公差为+2p4.6钢筋连接接头外观质量接头安装前应检查连接件产品合格证及套筒表面生产批号标识；生产合格证应包括适用钢筋直径和接头性能等级、套筒类型...
