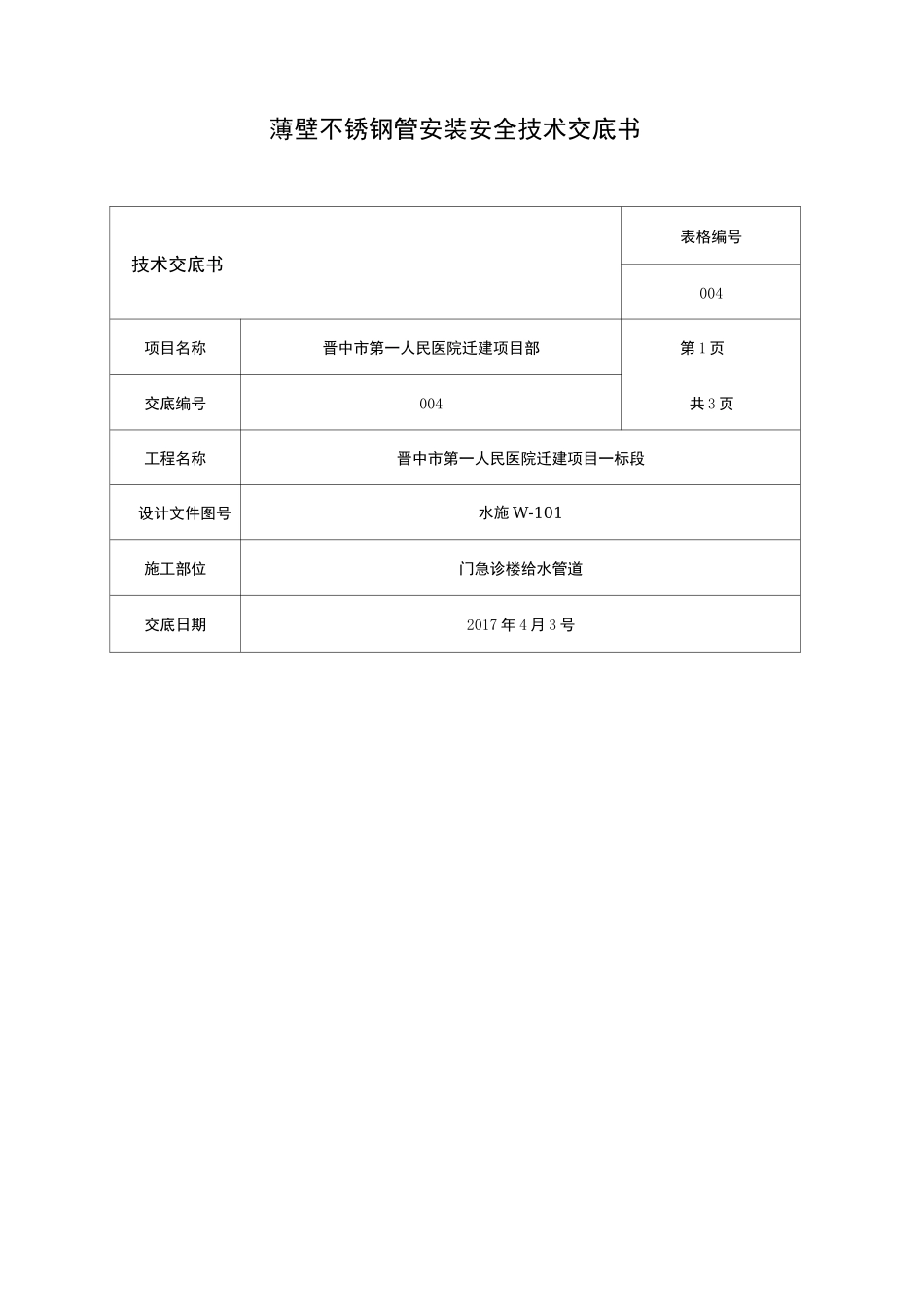

薄壁不锈钢管安装技术交底_第1页
1/6

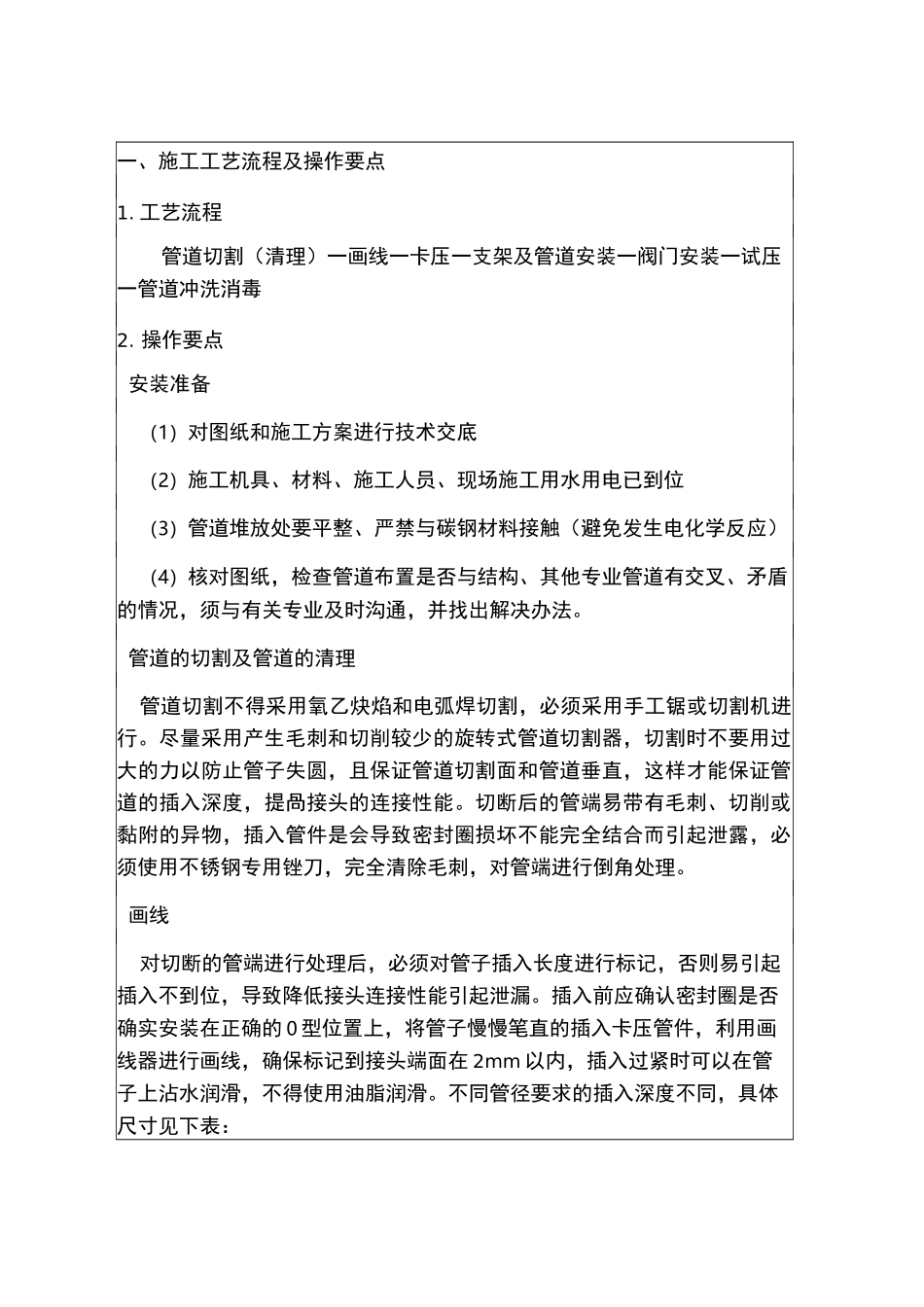

薄壁不锈钢管安装技术交底_第2页
2/6

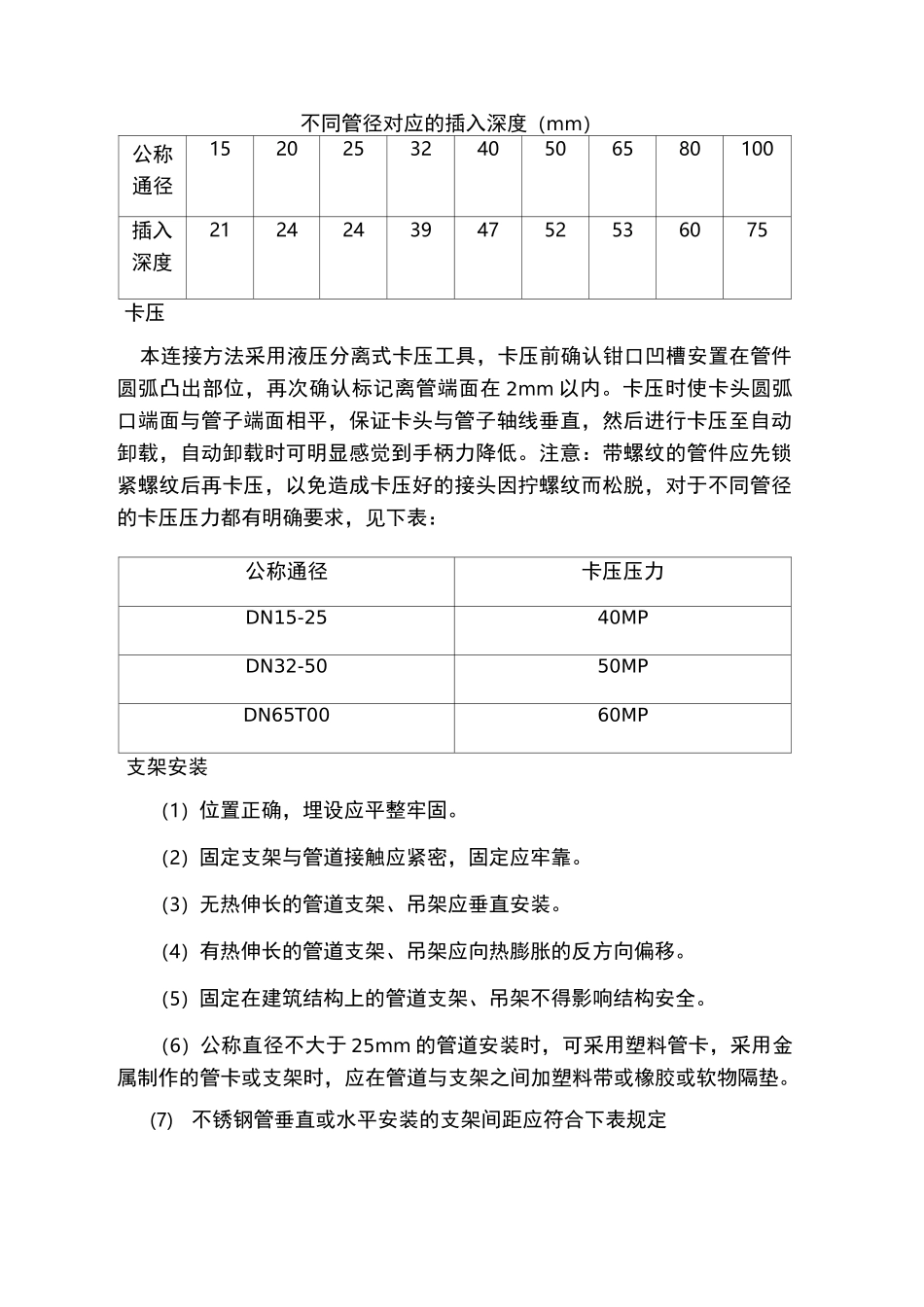

薄壁不锈钢管安装技术交底_第3页
3/6
薄壁不锈钢管安装安全技术交底书技术交底书表格编号004项目名称晋中市第一人民医院迁建项目部第1页交底编号004共3页工程名称晋中市第一人民医院迁建项目一标段设计文件图号水施W-101施工部位门急诊楼给水管道交底日期2017年4月3号一、施工工艺流程及操作要点1.工艺流程管道切割(清理)一画线一卡压一支架及管道安装一阀门安装一试压一管道冲洗消毒2.操作要点安装准备(1)对图纸和施工方案进行技术交底(2)施工机具、材料、施工人员、现场施工用水用电已到位(3)管道堆放处要平整、严禁与碳钢材料接触(避免发生电化学反应)(4)核对图纸,检查管道布置是否与结构、其他专业管道有交叉、矛盾的情况,须与有关专业及时沟通,并找出解决办法。管道的切割及管道的清理管道切割不得采用氧乙炔焰和电弧焊切割,必须采用手工锯或切割机进行。尽量采用产生毛刺和切削较少的旋转式管道切割器,切割时不要用过大的力以防止管子失圆,且保证管道切割面和管道垂直,这样才能保证管道的插入深度,提咼接头的连接性能。切断后的管端易带有毛刺、切削或黏附的异物,插入管件是会导致密封圈损坏不能完全结合而引起泄露,必须使用不锈钢专用锉刀,完全清除毛刺,对管端进行倒角处理。画线对切断的管端进行处理后,必须对管子插入长度进行标记,否则易引起插入不到位,导致降低接头连接性能引起泄漏。插入前应确认密封圈是否确实安装在正确的0型位置上,将管子慢慢笔直的插入卡压管件,利用画线器进行画线,确保标记到接头端面在2mm以内,插入过紧时可以在管子上沾水润滑,不得使用油脂润滑。不同管径要求的插入深度不同,具体尺寸见下表:不同管径对应的插入深度(mm)公称通径1520253240506580100插入深度212424394752536075卡压本连接方法采用液压分离式卡压工具,卡压前确认钳口凹槽安置在管件圆弧凸出部位,再次确认标记离管端面在2mm以内。卡压时使卡头圆弧口端面与管子端面相平,保证卡头与管子轴线垂直,然后进行卡压至自动卸载,自动卸载时可明显感觉到手柄力降低。注意:带螺纹的管件应先锁紧螺纹后再卡压,以免造成卡压好的接头因拧螺纹而松脱,对于不同管径的卡压压力都有明确要求,见下表:公称通径卡压压力DN15-2540MPDN32-5050MPDN65T0060MP支架安装(1)位置正确,埋设应平整牢固。(2)固定支架与管道接触应紧密,固定应牢靠。(3)无热伸长的管道支架、吊架应垂直安装。(4)有热伸长的管道支架、吊架应向热膨胀的反方向偏移。(5)固定在建筑结构上的管道支架、吊架不得影响结构安全。(6)公称直径不大于25mm的管道安装时,可采用塑料管卡,采用金属制作的管卡或支架时,应在管道与支架之间加塑料带或橡胶或软物隔垫。(7)不锈钢管垂直或水平安装的支架间距应符合下表规定支架间的最大距离表公称通径(DN10-1520-2532-4050-6580-100水平管(m123垂直管(m23安装管道时应按先主后次,先立管后支管的顺序逐层逐段安装,不可跳装或分段装,以免管段与管段间连接困难和影响管道整体性能。管道敷设1、管道明敷时,应在土建工程粉饰后进行安装。2、将预制好的管道按编号搬运至安装位置依次排开,先干管后支管。管道之间应保持一定的距离,净距不小于100mm。3、管道平行敷设时,不锈钢管宜设置在镀锌管内侧。4、由于钢筋混凝土结构的施工工艺工序多交叉作业频繁,隐蔽工程质量监督、管道试压及发现管壁破损补救困难,所以管道不得浇筑在结构层内。二、材料设备及质量控制1.工具:液压分离式卡压工具,手动直连式卡压工具,画线器,切割机,除毛刺器等。2.质量控制材料质量控制1、管材及管件在运输装卸过程中应小心轻放。不得随意抛、摔、拖,不得露天堆放,不得与有害物、污物混放。管材应水平堆放在平整地面上。2、严格执行材料进场质量控制程序,及时向监理报送材料报验单。施工过程质量控制1、切管时,管道充分固定,否则会引起管口倾斜变形,导致管口与管件无法配合或无法完全覆盖密封圈。2、不得用切过非不锈钢管的切管机切割,否则可能会沾上锈蚀。3、不得使用管子割刀割管,否则会使管口收缩,造成管子和管件无法配合。4、毛刺要去除干净,防止管口与管件配合不上和划伤密封圈。5...
