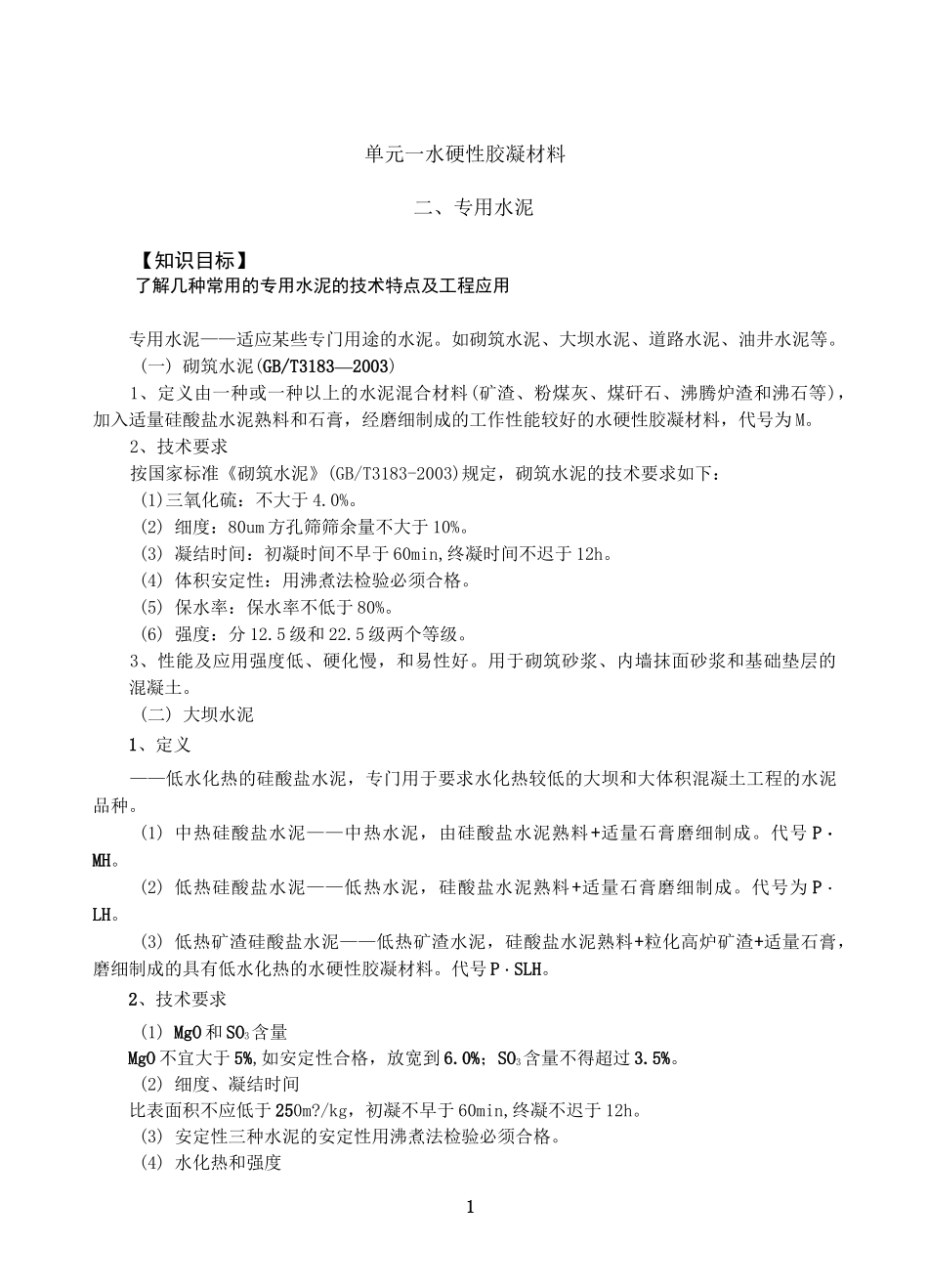

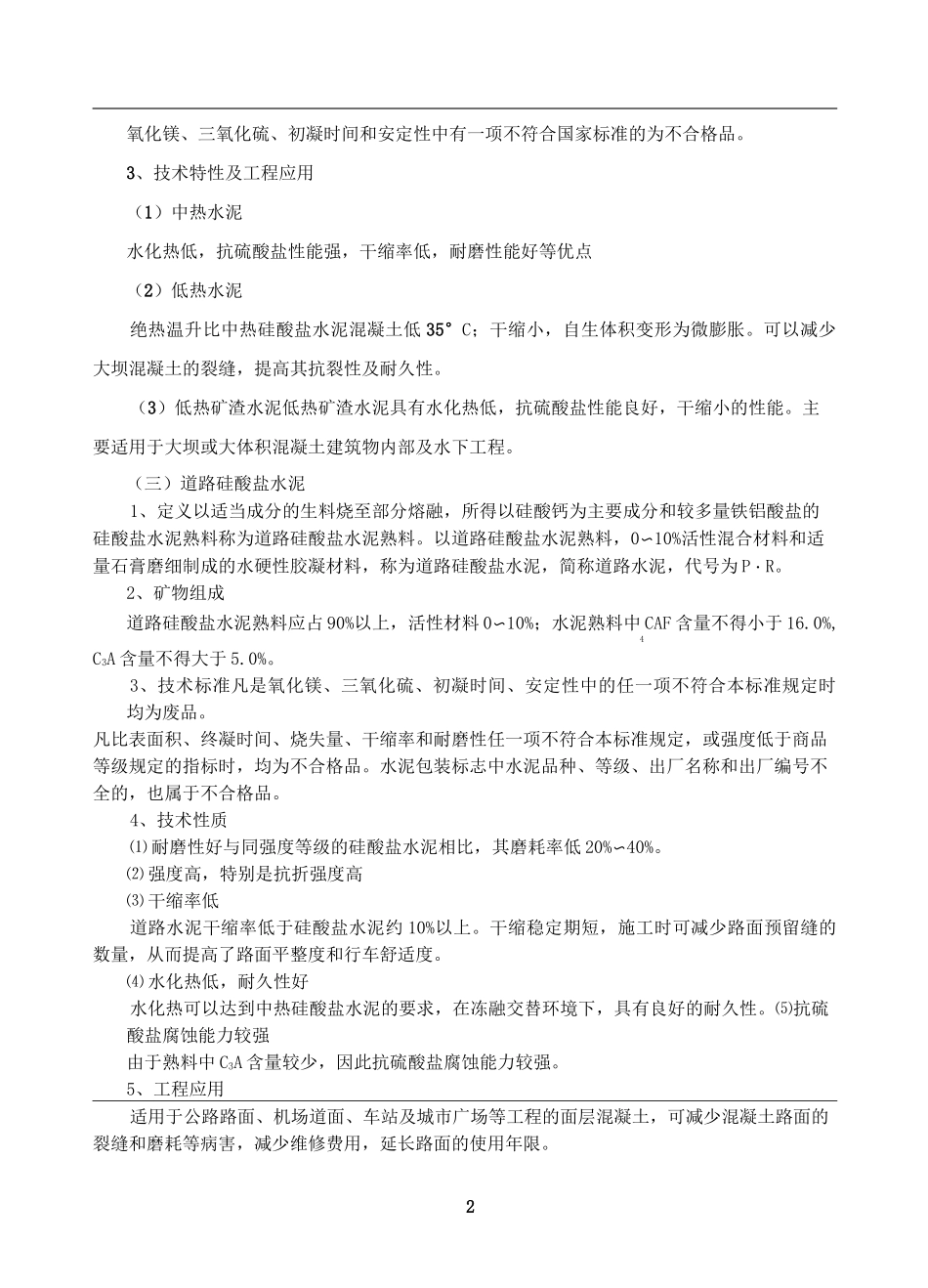

1单元一水硬性胶凝材料二、专用水泥【知识目标】了解几种常用的专用水泥的技术特点及工程应用专用水泥——适应某些专门用途的水泥。如砌筑水泥、大坝水泥、道路水泥、油井水泥等。(一)砌筑水泥(GB/T3183—2003)1、定义由一种或一种以上的水泥混合材料(矿渣、粉煤灰、煤矸石、沸腾炉渣和沸石等)，加入适量硅酸盐水泥熟料和石膏，经磨细制成的工作性能较好的水硬性胶凝材料，代号为M。2、技术要求按国家标准《砌筑水泥》(GB/T3183-2003)规定，砌筑水泥的技术要求如下：(1)三氧化硫：不大于4.0%。(2)细度：80um方孔筛筛余量不大于10%。(3)凝结时间：初凝时间不早于60min,终凝时间不迟于12h。(4)体积安定性：用沸煮法检验必须合格。(5)保水率：保水率不低于80%。(6)强度：分12.5级和22.5级两个等级。3、性能及应用强度低、硬化慢，和易性好。用于砌筑砂浆、内墙抹面砂浆和基础垫层的混凝土。(二)大坝水泥1、定义——低水化热的硅酸盐水泥，专门用于要求水化热较低的大坝和大体积混凝土工程的水泥品种。(1)中热硅酸盐水泥——中热水泥，由硅酸盐水泥熟料+适量石膏磨细制成。代号P・MH。(2)低热硅酸盐水泥——低热水泥，硅酸盐水泥熟料+适量石膏磨细制成。代号为P・LH。(3)低热矿渣硅酸盐水泥——低热矿渣水泥，硅酸盐水泥熟料+粒化高炉矿渣+适量石膏，磨细制成的具有低水化热的水硬性胶凝材料。代号P・SLH。2、技术要求(1)MgO和SO3含量MgO不宜大于5%,如安定性合格，放宽到6.0%；SO3含量不得超过3.5%。(2)细度、凝结时间比表面积不应低于250m?/kg，初凝不早于60min,终凝不迟于12h。(3)安定性三种水泥的安定性用沸煮法检验必须合格。(4)水化热和强度2氧化镁、三氧化硫、初凝时间和安定性中有一项不符合国家标准的为不合格品。3、技术特性及工程应用（1）中热水泥水化热低，抗硫酸盐性能强，干缩率低，耐磨性能好等优点（2）低热水泥绝热温升比中热硅酸盐水泥混凝土低35°C；干缩小，自生体积变形为微膨胀。可以减少大坝混凝土的裂缝，提高其抗裂性及耐久性。（3）低热矿渣水泥低热矿渣水泥具有水化热低，抗硫酸盐性能良好，干缩小的性能。主要适用于大坝或大体积混凝土建筑物内部及水下工程。（三）道路硅酸盐水泥1、定义以适当成分的生料烧至部分熔融，所得以硅酸钙为主要成分和较多量铁铝酸盐的硅酸盐水泥熟料称为道路硅酸盐水泥熟料。以道路硅酸盐水泥熟料，0〜10%活性混合材料和适量石膏磨细制成的水硬性胶凝材料，称为道路硅酸盐水泥，简称道路水泥，代号为P・R。2、矿物组成道路硅酸盐水泥熟料应占90%以上，活性材料0〜10%；水泥熟料中CAF含量不得小于16.0%,4C3A含量不得大于5.0%。3、技术标准凡是氧化镁、三氧化硫、初凝时间、安定性中的任一项不符合本标准规定时均为废品。凡比表面积、终凝时间、烧失量、干缩率和耐磨性任一项不符合本标准规定，或强度低于商品等级规定的指标时，均为不合格品。水泥包装标志中水泥品种、等级、出厂名称和出厂编号不全的，也属于不合格品。4、技术性质⑴耐磨性好与同强度等级的硅酸盐水泥相比，其磨耗率低20%〜40%。⑵强度高，特别是抗折强度高⑶干缩率低道路水泥干缩率低于硅酸盐水泥约10%以上。干缩稳定期短，施工时可减少路面预留缝的数量，从而提高了路面平整度和行车舒适度。⑷水化热低，耐久性好水化热可以达到中热硅酸盐水泥的要求，在冻融交替环境下，具有良好的耐久性。⑸抗硫酸盐腐蚀能力较强由于熟料中C3A含量较少，因此抗硫酸盐腐蚀能力较强。5、工程应用适用于公路路面、机场道面、车站及城市广场等工程的面层混凝土，可减少混凝土路面的裂缝和磨耗等病害，减少维修费用，延长路面的使用年限。3三、特性水泥【学习目标】了解特性水泥的含义；掌握工程中常用的几种特性水泥的性质及应用。(一)快硬硅酸盐水泥1、定义凡是以硅酸盐水泥熟料和适量石膏磨细制成的、以3d抗压强度表示标号的水硬性胶凝材料,称为快硬硅酸盐水泥(简称快硬水泥)。2、矿物组成熟料中C3A和C3S的含量较高，其C3S含量约为50%〜60%,C3A含量约为8%〜14%；石膏含量较硅酸盐水泥增多。3、技术指标(1)细度比表面积在330〜450tf/Kgo采用80微米方孔筛筛余量不得大于10%。(2...
