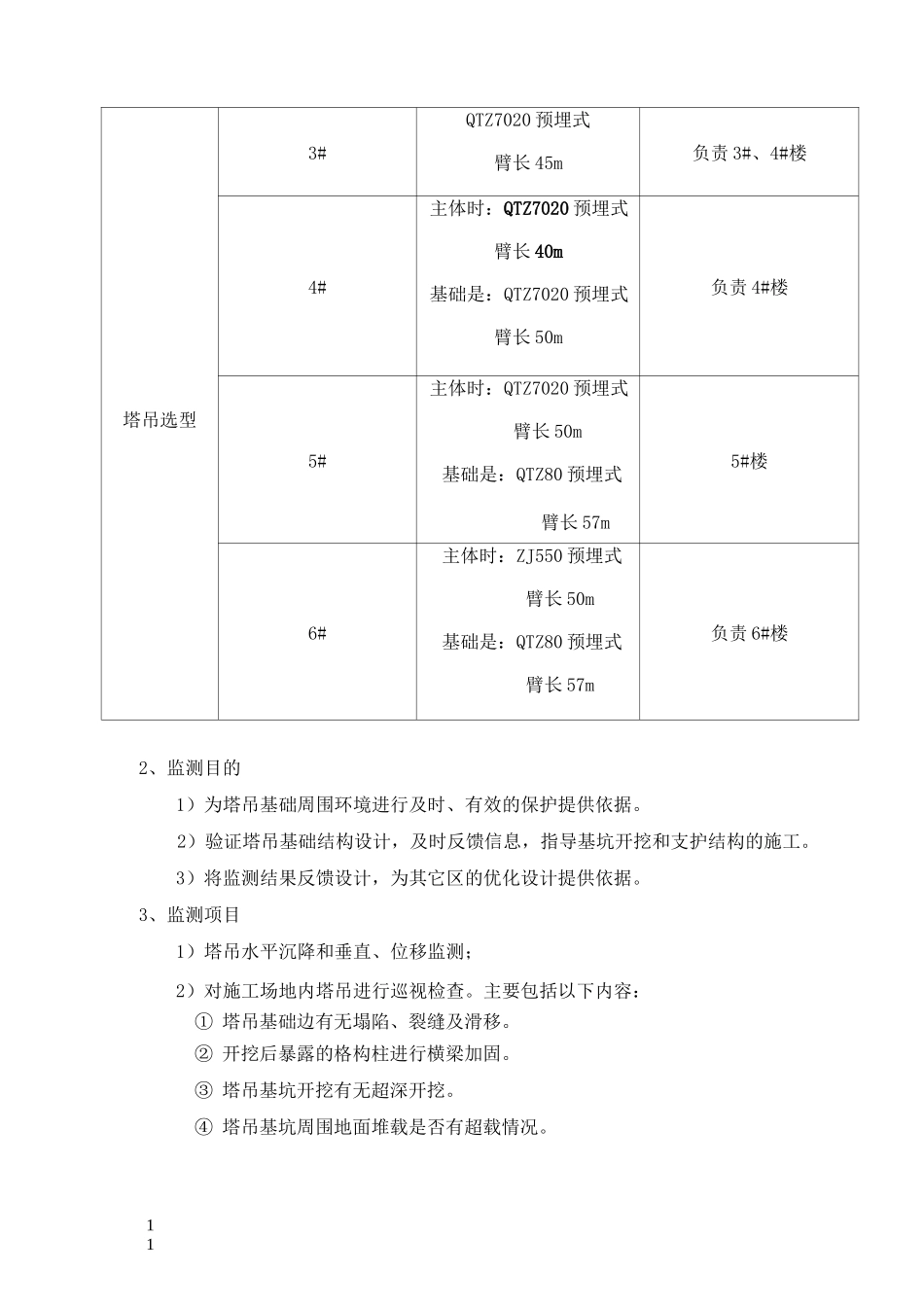

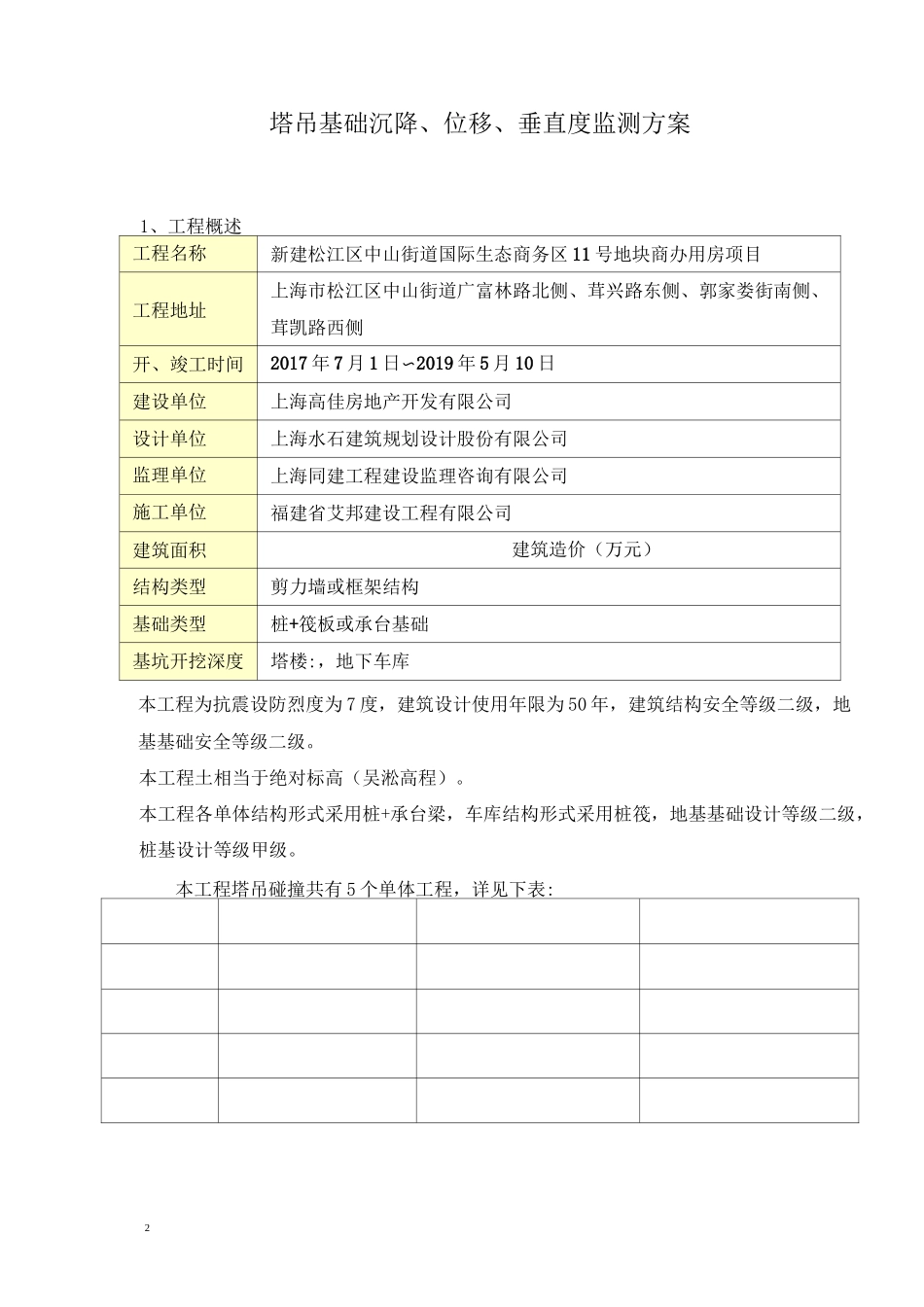

11目录1、工程概况12、监测目的23、监测项目24、方案编制依据35、监测布点36、监测方法及观测精度37、监测频度68、监控报警69、数据记录、处理及监测成果62塔吊基础沉降、位移、垂直度监测方案1、工程概述工程名称新建松江区中山街道国际生态商务区11号地块商办用房项目工程地址上海市松江区中山街道广富林路北侧、茸兴路东侧、郭家娄街南侧、茸凯路西侧开、竣工时间2017年7月1日〜2019年5月10日建设单位上海高佳房地产开发有限公司设计单位上海水石建筑规划设计股份有限公司监理单位上海同建工程建设监理咨询有限公司施工单位福建省艾邦建设工程有限公司建筑面积建筑造价（万元）结构类型剪力墙或框架结构基础类型桩+筏板或承台基础基坑开挖深度塔楼:，地下车库本工程为抗震设防烈度为7度，建筑设计使用年限为50年，建筑结构安全等级二级，地基基础安全等级二级。本工程土相当于绝对标高（吴淞高程）。本工程各单体结构形式采用桩+承台梁，车库结构形式采用桩筏，地基基础设计等级二级，桩基设计等级甲级。本工程塔吊碰撞共有5个单体工程，详见下表:11塔吊选型3#QTZ7020预埋式臂长45m负责3#、4#楼4#主体时：QTZ7020预埋式臂长40m基础是：QTZ7020预埋式臂长50m负责4#楼5#主体时：QTZ7020预埋式臂长50m基础是：QTZ80预埋式臂长57m5#楼6#主体时：ZJ550预埋式臂长50m基础是：QTZ80预埋式臂长57m负责6#楼2、监测目的1）为塔吊基础周围环境进行及时、有效的保护提供依据。2）验证塔吊基础结构设计，及时反馈信息，指导基坑开挖和支护结构的施工。3）将监测结果反馈设计，为其它区的优化设计提供依据。3、监测项目1）塔吊水平沉降和垂直、位移监测；2）对施工场地内塔吊进行巡视检查。主要包括以下内容：①塔吊基础边有无塌陷、裂缝及滑移。②开挖后暴露的格构柱进行横梁加固。③塔吊基坑开挖有无超深开挖。④塔吊基坑周围地面堆载是否有超载情况。22⑤塔吊基坑周边地表有无裂缝出现。4、编制依据1）《建筑地基基础设计规范》（GB50007-2002）；2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；3）《建筑基坑支护技术规程》（JGJ120-99）；4）《建筑变形测量规范》（JGJ8-2007）；5）《建筑基坑工程监测技术规范》（DBJ）；6）塔吊设计施工图。7）塔吊使用说明书。5、测点布置1）基准点：基准点应设在基坑开挖变形影响范围以外，通视条件良好并便于保存的稳定位置。对于本工程，塔吊沉降观测基准点，在距基坑边缘50m外的建筑物上设置三个水准观测基准点。2）观测点：基坑塔吊的水平沉降和垂直位移观测点沿塔吊周边布置，考虑到本基坑较深，观测周期较长，在定人定仪器的要求下，势必会影响监测的质量,同时也增大了监测费用。综合考虑，观测时间为每周上报两次，水平沉降观测点同时作为垂直唯一的观测点。观测点采用塔吊塔身边设置垂直观测点。在保留办公室的两角设置水平沉降观测点。观测点布置示意图见图1。6、监测方法及观测精度1）监测方法及精度要求：①初始值：塔吊监测工作的准备工作应在基坑开挖前完成。应在至少连续三次测得的数值基本一致后，才能将其确定为该项目的初始值。②塔吊垂直位移及沉降观测：观测仪器采用苏一光DSZ2水准仪+FS1测微器及铟瓦水准标尺。采用二级水准测量进行观测，其精度指标为：观测点测站高差中误差W土；附合闭合差W±yn（n为测站点）。③塔吊水平位移：采用拓扑康GTS-332N全站仪建立垂直系统，通过直接观插图一塔吊垂直度观测示意图33测点位垂直值来确定水平位移。观测点坐标中误差不大于土。④地下水位变化：通过水位观测井用水位计观测。水位计标尺最小读数不大于10mm。2）观测要求：同一项目每次观测时，宜符合下列要求：①采用相同的观测路线和观测方法；②使用同一监测仪器和设备；③固定观测人员。ffl二---兰二■丄±±±44P.1--严T.KPTM/N/N/M/N/N/N/N/N/N/Nf附;経係讎」•制⑷媚M水平卿虑并在觴标注原爛测■那个讷则总剜棘注坐标黠插图二塔吊沉降观测示意图2）悬空基础塔吊位移监测用全站仪在悬空塔吊基础承台上（桩上部位置）布置四个定位点，作为位移观测点。插图三塔吊位移观测示意图■557、监测频度1）塔吊水平沉降监测：基坑...
