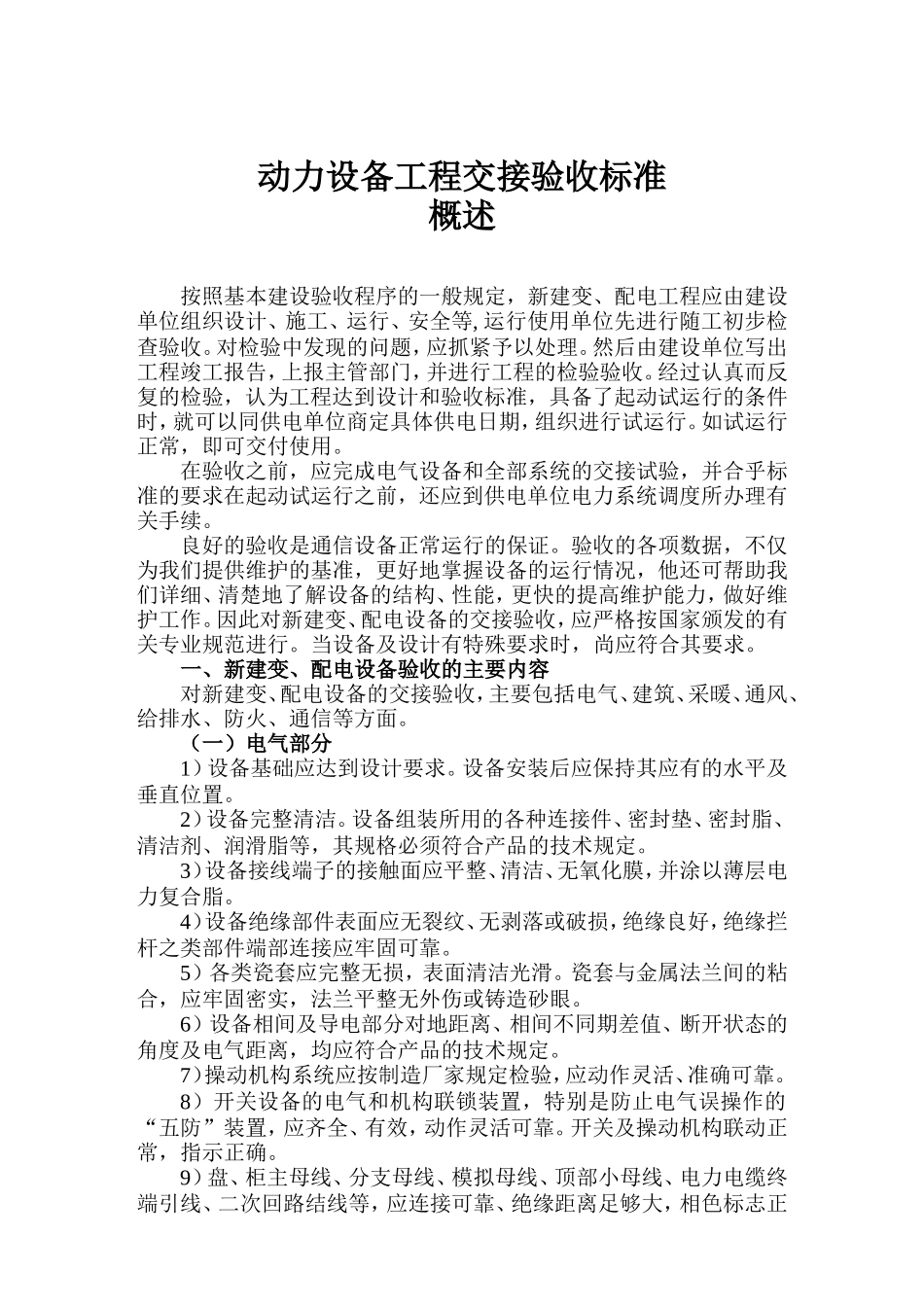

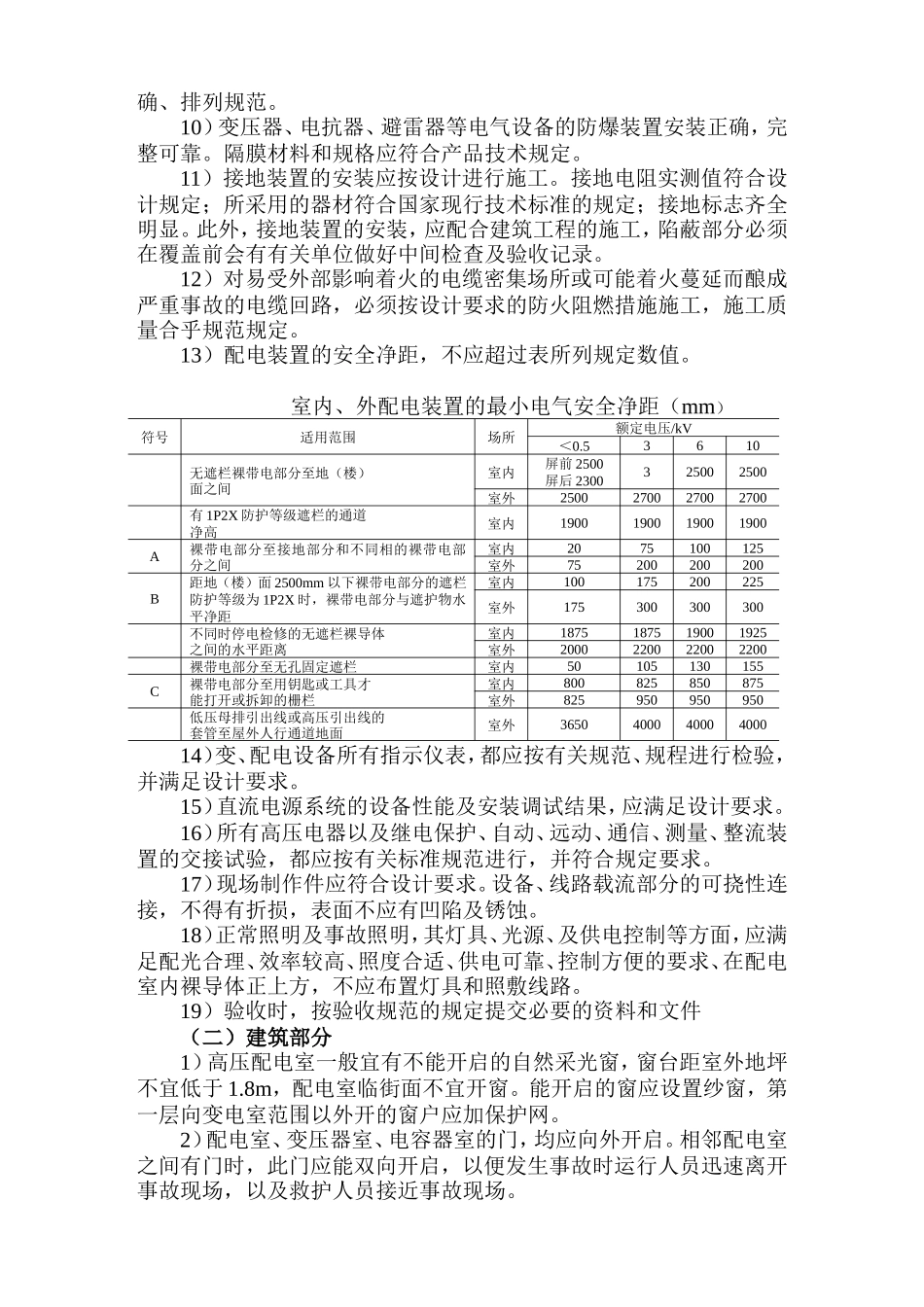

动力设备工程交接验收标准概述按照基本建设验收程序的一般规定，新建变、配电工程应由建设单位组织设计、施工、运行、安全等,运行使用单位先进行随工初步检查验收。对检验中发现的问题，应抓紧予以处理。然后由建设单位写出工程竣工报告，上报主管部门，并进行工程的检验验收。经过认真而反复的检验，认为工程达到设计和验收标准，具备了起动试运行的条件时，就可以同供电单位商定具体供电日期，组织进行试运行。如试运行正常，即可交付使用。在验收之前，应完成电气设备和全部系统的交接试验，并合乎标准的要求在起动试运行之前，还应到供电单位电力系统调度所办理有关手续。良好的验收是通信设备正常运行的保证。验收的各项数据，不仅为我们提供维护的基准，更好地掌握设备的运行情况，他还可帮助我们详细、清楚地了解设备的结构、性能，更快的提高维护能力，做好维护工作。因此对新建变、配电设备的交接验收，应严格按国家颁发的有关专业规范进行。当设备及设计有特殊要求时，尚应符合其要求。一、新建变、配电设备验收的主要内容对新建变、配电设备的交接验收，主要包括电气、建筑、采暖、通风、给排水、防火、通信等方面。（一）电气部分1）设备基础应达到设计要求。设备安装后应保持其应有的水平及垂直位置。2）设备完整清洁。设备组装所用的各种连接件、密封垫、密封脂、清洁剂、润滑脂等，其规格必须符合产品的技术规定。3）设备接线端子的接触面应平整、清洁、无氧化膜，并涂以薄层电力复合脂。4）设备绝缘部件表面应无裂纹、无剥落或破损，绝缘良好，绝缘拦杆之类部件端部连接应牢固可靠。5）各类瓷套应完整无损，表面清洁光滑。瓷套与金属法兰间的粘合，应牢固密实，法兰平整无外伤或铸造砂眼。6）设备相间及导电部分对地距离、相间不同期差值、断开状态的角度及电气距离，均应符合产品的技术规定。7）操动机构系统应按制造厂家规定检验，应动作灵活、准确可靠。8）开关设备的电气和机构联锁装置，特别是防止电气误操作的“五防”装置，应齐全、有效，动作灵活可靠。开关及操动机构联动正常，指示正确。9）盘、柜主母线、分支母线、模拟母线、顶部小母线、电力电缆终端引线、二次回路结线等，应连接可靠、绝缘距离足够大，相色标志正确、排列规范。10）变压器、电抗器、避雷器等电气设备的防爆装置安装正确，完整可靠。隔膜材料和规格应符合产品技术规定。11）接地装置的安装应按设计进行施工。接地电阻实测值符合设计规定；所采用的器材符合国家现行技术标准的规定；接地标志齐全明显。此外，接地装置的安装，应配合建筑工程的施工，陷蔽部分必须在覆盖前会有有关单位做好中间检查及验收记录。12）对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆回路，必须按设计要求的防火阻燃措施施工，施工质量合乎规范规定。13）配电装置的安全净距，不应超过表所列规定数值。室内、外配电装置的最小电气安全净距（mm）符号适用范围场所额定电压/kV＜0.53610无遮栏裸带电部分至地（楼）面之间室内屏前2500屏后2300325002500室外2500270027002700有1P2X防护等级遮栏的通道净高室内1900190019001900A裸带电部分至接地部分和不同相的裸带电部分之间室内2075100125室外75200200200B距地（楼）面2500mm以下裸带电部分的遮栏防护等级为1P2X时，裸带电部分与遮护物水平净距室内100175200225室外175300300300不同时停电检修的无遮栏裸导体之间的水平距离室内1875187519001925室外2000220022002200裸带电部分至无孔固定遮栏室内50105130155C裸带电部分至用钥匙或工具才能打开或拆卸的栅栏室内800825850875室外825950950950低压母排引出线或高压引出线的套管至屋外人行通道地面室外365040004000400014）变、配电设备所有指示仪表，都应按有关规范、规程进行检验，并满足设计要求。15）直流电源系统的设备性能及安装调试结果，应满足设计要求。16）所有高压电器以及继电保护、自动、远动、通信、测量、整流装置的交接试验，都应按有关标准规范进行，并符合规定要求。17）现场制作件应符合设计要求。设备、线路载流部分的可挠性连接，不得有折损，表面不应有凹陷及锈蚀。...
