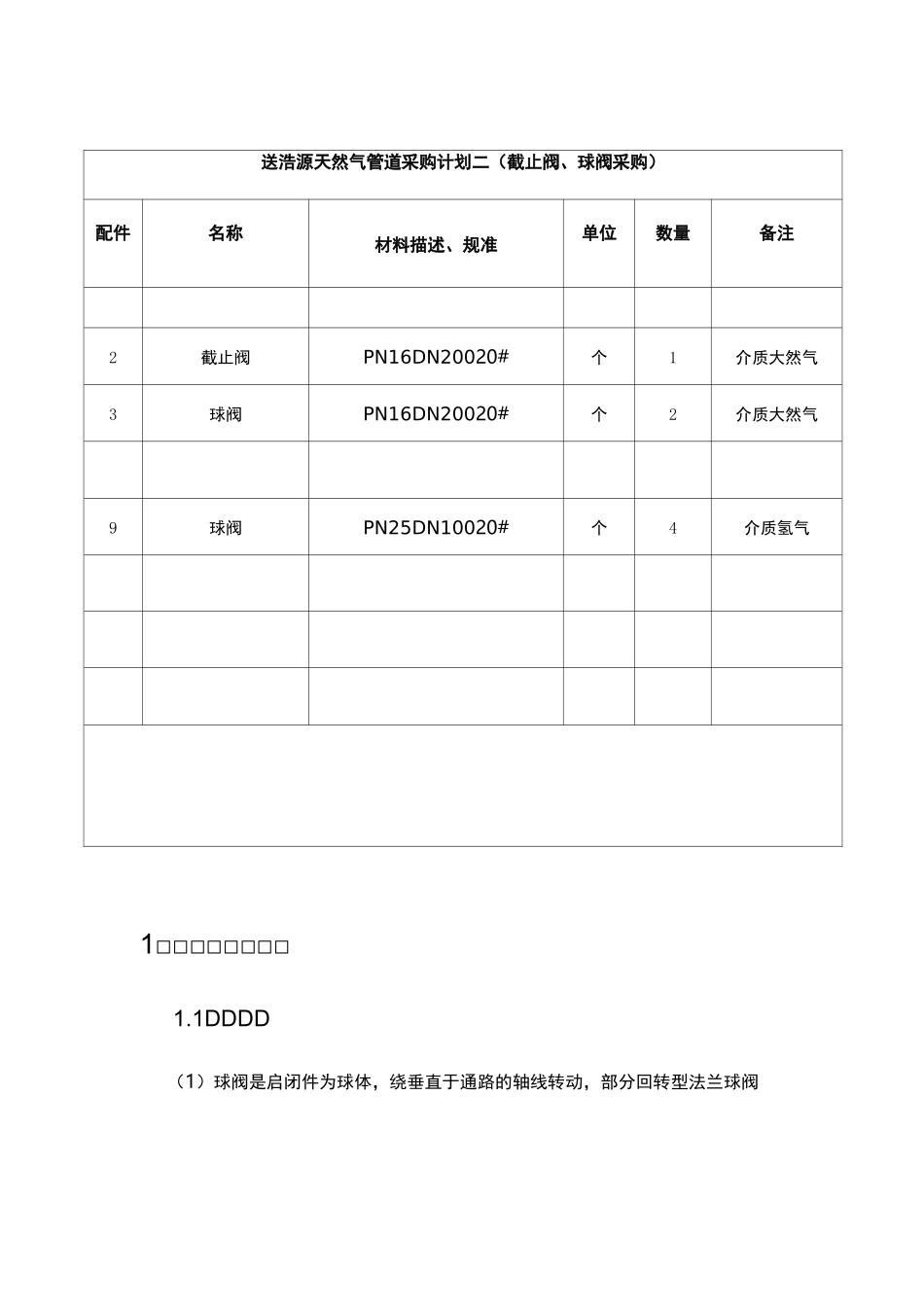

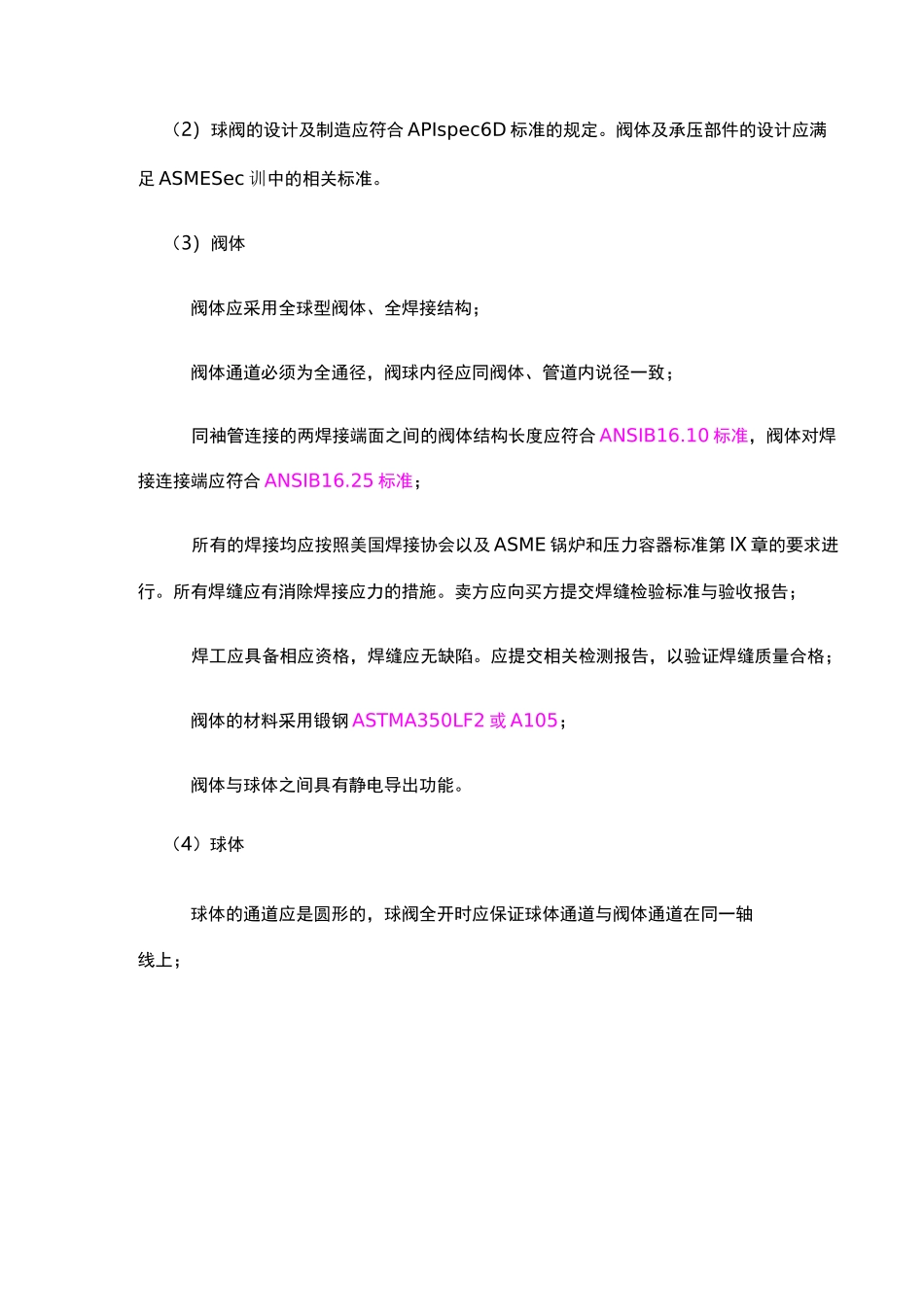

送浩源天然气管道采购计划二（截止阀、球阀采购）配件名称材料描述、规准单位数量备注2截止阀PN16DN20020#个1介质大然气3球阀PN16DN20020#个2介质大然气9球阀PN25DN10020#个4介质氢气1□□□□□□□□1.1DDDD（1）球阀是启闭件为球体，绕垂直于通路的轴线转动，部分回转型法兰球阀（2）球阀的设计及制造应符合APIspec6D标准的规定。阀体及承压部件的设计应满足ASMESec训中的相关标准。（3）阀体阀体应采用全球型阀体、全焊接结构；阀体通道必须为全通径，阀球内径应同阀体、管道内说径一致；同袖管连接的两焊接端面之间的阀体结构长度应符合ANSIB16.10标准，阀体对焊接连接端应符合ANSIB16.25标准；所有的焊接均应按照美国焊接协会以及ASME锅炉和压力容器标准第IX章的要求进行。所有焊缝应有消除焊接应力的措施。卖方应向买方提交焊缝检验标准与验收报告；焊工应具备相应资格，焊缝应无缺陷。应提交相关检测报告，以验证焊缝质量合格；阀体的材料采用锻钢ASTMA350LF2或A105；阀体与球体之间具有静电导出功能。（4）球体球体的通道应是圆形的，球阀全开时应保证球体通道与阀体通道在同一轴线上；球阀腔体的球应为固定球，有可靠的枢轴或独立的轴承支撑，该结构应保证阀杆仅承受驱动力矩，操作力矩小；在确保球体定位的前提下，枢轴可以是与球一体的固定轴，也可以是可更换的轴，固定球阀具有排污装置；为了降低扭矩，要求采用合理的、不破坏阀体结构的方法降低扭矩；不推荐采用破坏阀门本身结构的措施来降低扭矩；球体材料采用锻钢ASTMA350LF2或A105，材料应符合ASTM标准的相关要求；其外表面应镀上一层厚度均匀的0.025-0.03mm的镍提高表面硬度、光洁度、耐腐蚀性，球体镀镍后的洛氏硬度值应达到60HRC（5）阀杆、阀座及密封结构阀杆的截面及与球体的连接面应能经受最大操作转矩，阀杆不应承受任何径向载荷，阀杆具有防飞出结构；阀杆材料采用合金钢AISI4140；阀座应采用金属阀座同非金属阀座组合的双重阀座、阀座上下游同时密封的密封结构；金属阀座材料应为锻钢ASTMA350LF2或A105，非金属阀座材料应为PTFE；阀座的整体密封结构应为浮动座、双活塞结构，阀座背环要求至少三重密封环结构，其中应包括自压式密封环和火灾安全密封环；阀座背环的三重密封结构材料应分别为：PTFE,PTFE,Graphite;或VITONA,VITONA,Graphite（由投标人比较其性能后自己选定）；阀座应耐冲刷和磨损，寿命应与阀体寿命相当；阀座采用的弹簧应保证阀座的密封性能，应使阀座受力均匀，弹簧使用应保证长期、可靠。阀杆的密封要求至少为三重密封环结构，其中应包括自压式密封环和火灾安全密封环；阀杆的三重密封结构材料应分别为：PTFE，PTFE，Graphite;或VITONA，VITONA，Graphite（由投标人比较其性能后自己选定）；在紧急情况下，阀杆及阀座的密封结构应能注入应急密封脂，密封脂应在-25€~100€之间不发生物理和化学变化;应急密封脂加注结构延长管应高出地面，延长管材料为A106，其上应设止回阀；球阀的密封性应符合APISpec6D标准的相关规定；球阀的密封结构应为火灾安全型;卖方应根据API607/6FA标准的规定提供阀门耐火试验认证证明。投标人应根据本条款详细说明密封结构的类型及先进性；（6）在线维护、排污、泄压和压力监测球阀全开或全闭时应均可进行排污和阀腔泄压（双关中排功能），具有在线维护的功能；球阀阀腔应能够在超压时安全放散；阀腔超压时安全泄压可采用安全放散管方式；球阀应配置高于地面的安全放散管，放散管材料为A106，其上设材料为A106的锻钢安全阀，球阀阀腔内超压时，应能自动放散；球阀应配置高于地面的排污管扌非污管材料为A106其上应设材料为A106的锻钢排污阀。（7）阀位显示球阀阀体上设触点开关，以便实现阀位状态远传，触点容量24V，DC，2A。（8）连接形式法兰连接，安ANSIB16.5,RF标准阀门需带配对法兰、紧固件和法兰密封垫片，紧固件需镀锌防腐，法兰密封垫片为外环型金属缠绕式垫片（材料为奥氏不锈钢、聚四氟乙烯）。（9）材料球阀部件材料应符合ASTM和AISI标准的有关规定。阀体：锻钢ASTMA350LF2或A105球体：锻钢ASTMA350LF2或A105阀杆：合金钢AISI4140阀座：锻钢ASTMA350...
