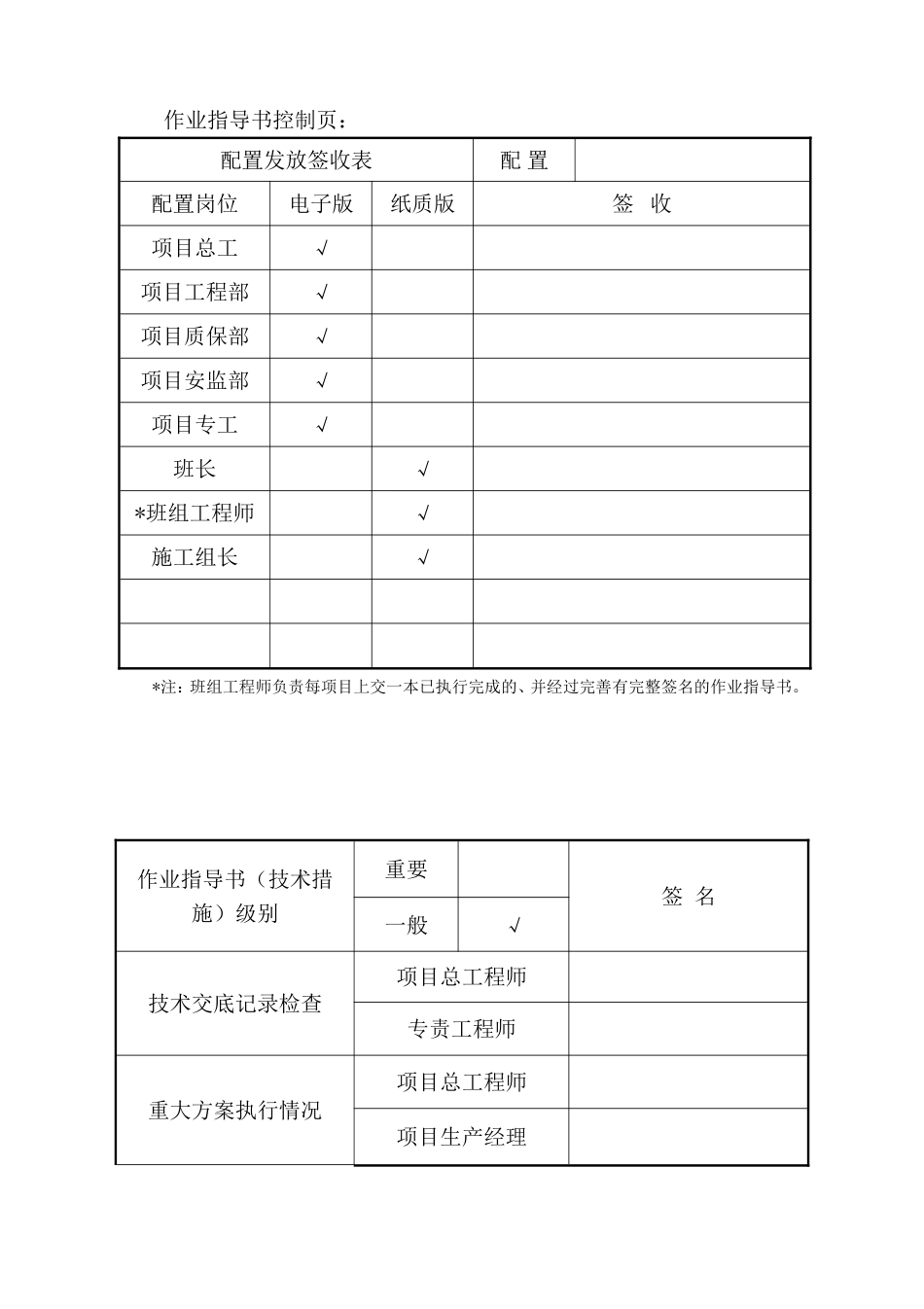

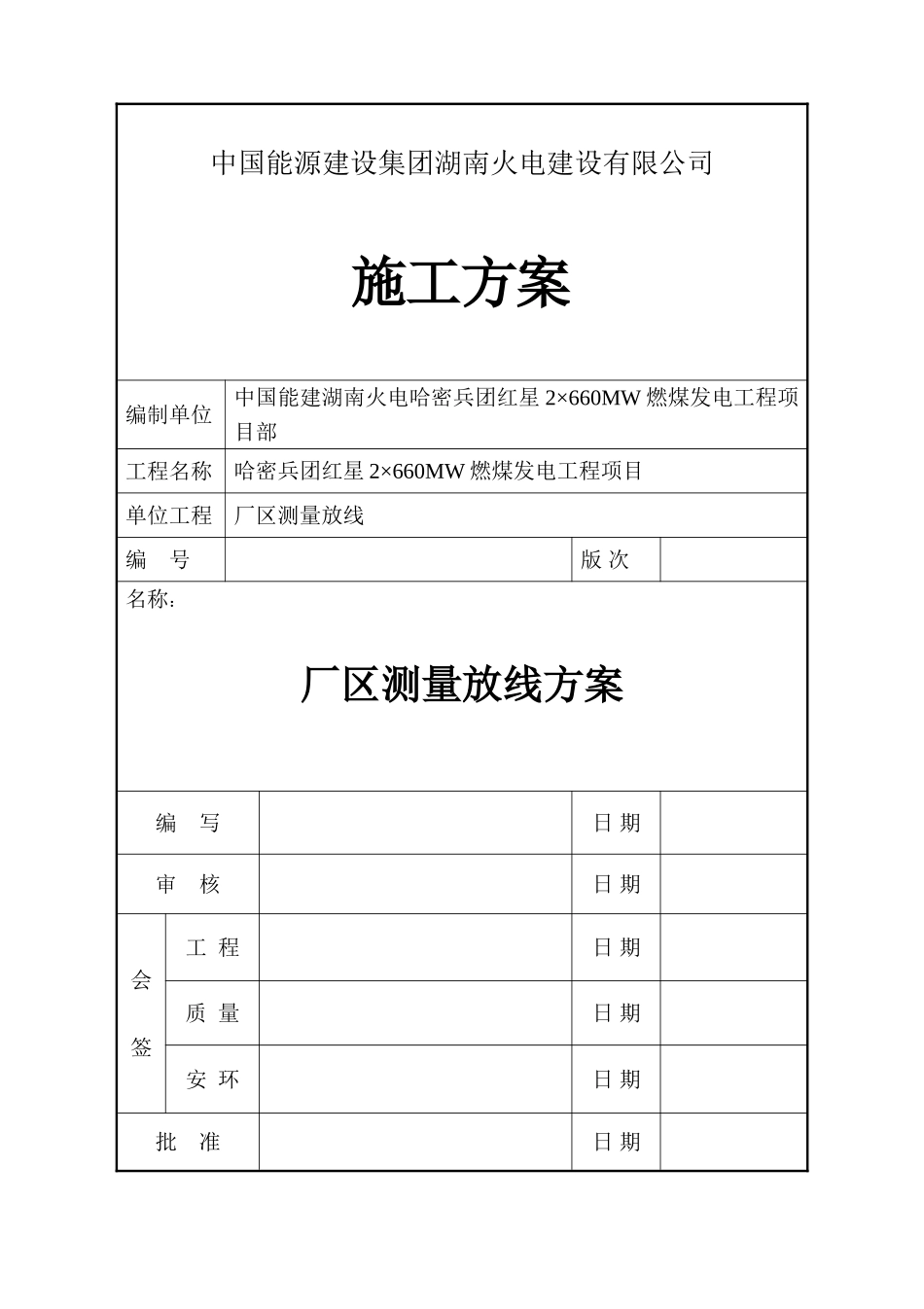

中国能源建设集团湖南火电建设有限公司施工方案编制单位中国能建湖南火电哈密兵团红星2×660MW燃煤发电工程项目部工程名称哈密兵团红星2×660MW燃煤发电工程项目单位工程厂区测量放线编号版次名称：厂区测量放线方案编写日期审核日期会签工程日期质量日期安环日期批准日期作业指导书控制页：配置发放签收表配置配置岗位电子版纸质版签收项目总工√项目工程部√项目质保部√项目安监部√项目专工√班长√*班组工程师√施工组长√*注：班组工程师负责每项目上交一本已执行完成的、并经过完善有完整签名的作业指导书。作业指导书（技术措施）级别重要签名一般√技术交底记录检查项目总工程师专责工程师重大方案执行情况项目总工程师项目生产经理重要工序过程监控表作业指导书（技术措施）修改意见征集表建议人日期序号重要工序名称执行情况质检工程师签名1平整范围及精度2回填压实回收签名（日期）：目录1、工程概况..................................................12、编制依据..................................................13．作业前的条件和准备........................................24．作业的程序步骤和方法......................................55．作业过程中对控制点的设置和质量通病及预防..................76．作业的安全要求和环境条件..................................97.附图.......................................................91、工程概况1．1工程概况哈密兵团红星2×660MW燃煤发电工程为新建工程。本工程建设规模为2×660MW超超临界燃煤间接空冷发电机组，同步建设脱硫装置和脱硝设施。本工程厂址位于新疆维吾尔族自治区哈密市十三师东三矿区内，西北距南湖乡约34km，距哈密市约57km（直线距离）。概略经纬度为：北纬42°18′，东经93°39′，平均海拔约600m，厂区地形主要为戈壁荒漠，北高南低，西高东低，地形较为平坦，起伏不大，气候干燥，一年四季降雨量小，常年刮风，无任何植被；坐标系统采取北京54坐标系，高程系统为1956年黄海高程系；为方便以后全场结构施工的顺利便捷进行，全场控制点由设计方给予的工程测量报告中厂区控制点重新建立控制网，分布为南北向厂区两侧各布置4个共8个控制点，控制点必须地处空旷，保证最大范围内可视度。1．2工程量和工期工程量：所有建筑物的轴线，标高控制测量及重要沉降观测；工期：2015年10月至1017年11月。2、编制依据《建筑物平面布置图》（151016）《火电施工质量检验及评定标准》(DL/T5210.1-2005)《电力建设安全工作规程》（第一部分：火力发电厂）（DL5009.1-2014）《电力建设安全健康与环境管理工作规定》（国电公司2002-01-21）《工程测量规范》(GB50026-2007)《国家三、四等水准测量规范》(GB12898-91)《三、四等导线测量规范》(CH/T2007-2001)3．作业前的条件和准备3．1、技术准备3．1．1、完成主要建筑物施工平面图图纸会审，核对各建筑物坐标和各轴线尺寸，经设计确认后，编写有针对性的作业指导书并报监理审批；3．1．2、收集厂区内测量控制网的资料，并经权威部门或甲方、监理确认有效；3．1．3、收集厂区建筑坐标系与国家坐标系及城市坐标系间的夹角、换算关系；3．1．4、编制各建筑物需放轴线、标高的计划及控制的精度报监理审批。3．1．5、施测前完成对测量人员进行施测方案，施测程序，精度控制标准，施工危险因素和环境因素辩识及控制措施等方面内容的交底工作。3．2作业人员（配置、资格）作业人员配置人数人员资格职责总工程师1要求熟悉土建结构的施工，有组织才能。负责整个施工过程的技术管理工作。测量技术人员1要求熟悉导线测量定位测量的方法，能熟练操作各种测量仪器。1、全面负责厂区所有工程的测量技术工作，组织施工测量技术的学习，参加图纸会审，编制施工测量方案，主持施工测量技术交底；2、编制施工测量指导书，做好施工测量计划；3、深入现场指导施工测量，及时发现和解决技术问题；4、制定测量方法、工艺；5、负责施工测量过程中的一切技术工作，负责技术资料的收集和移交。6、测量工程师及技术员的权限：对施工测量过程中未按施工图纸、未按作业指导书和...
