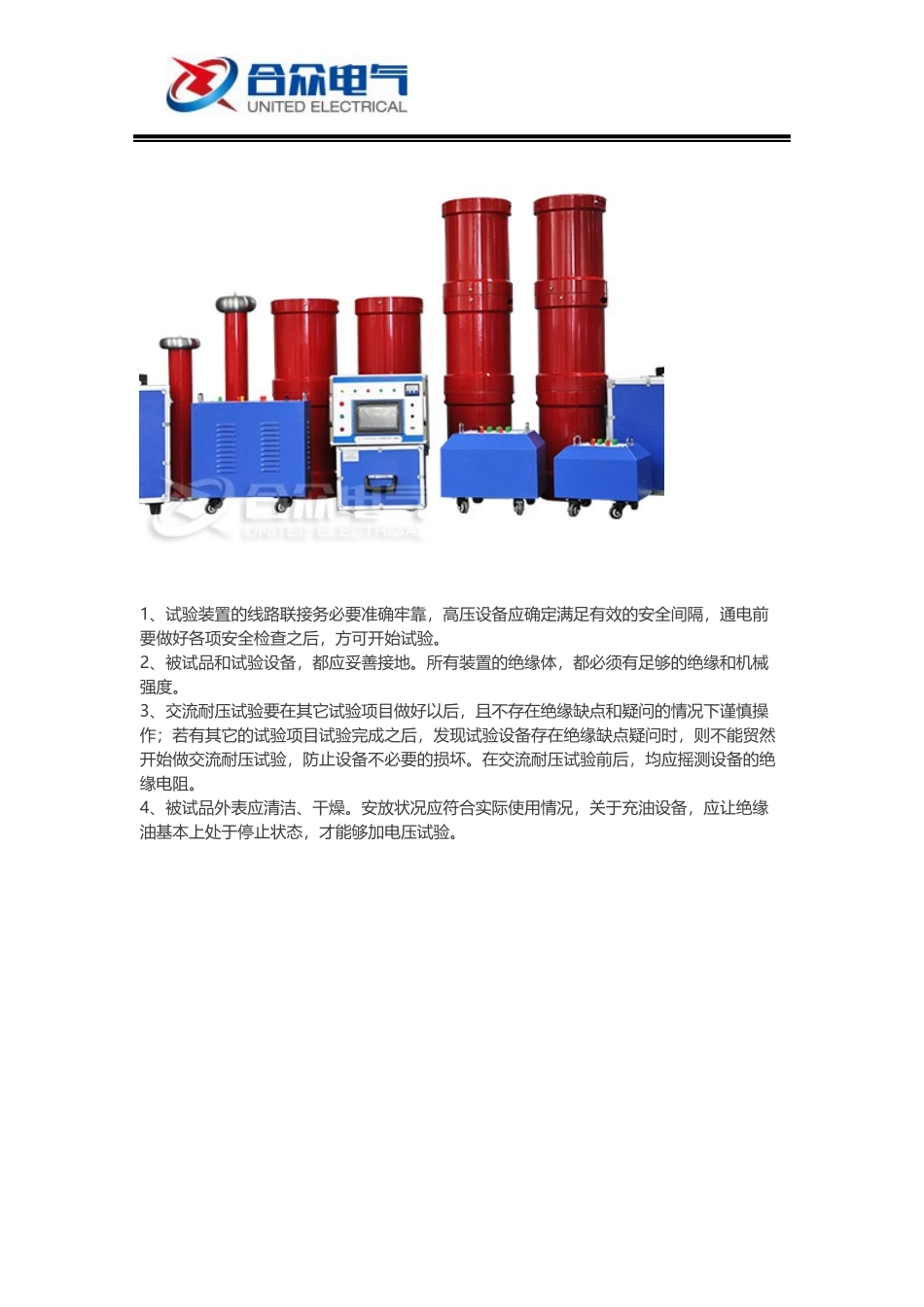

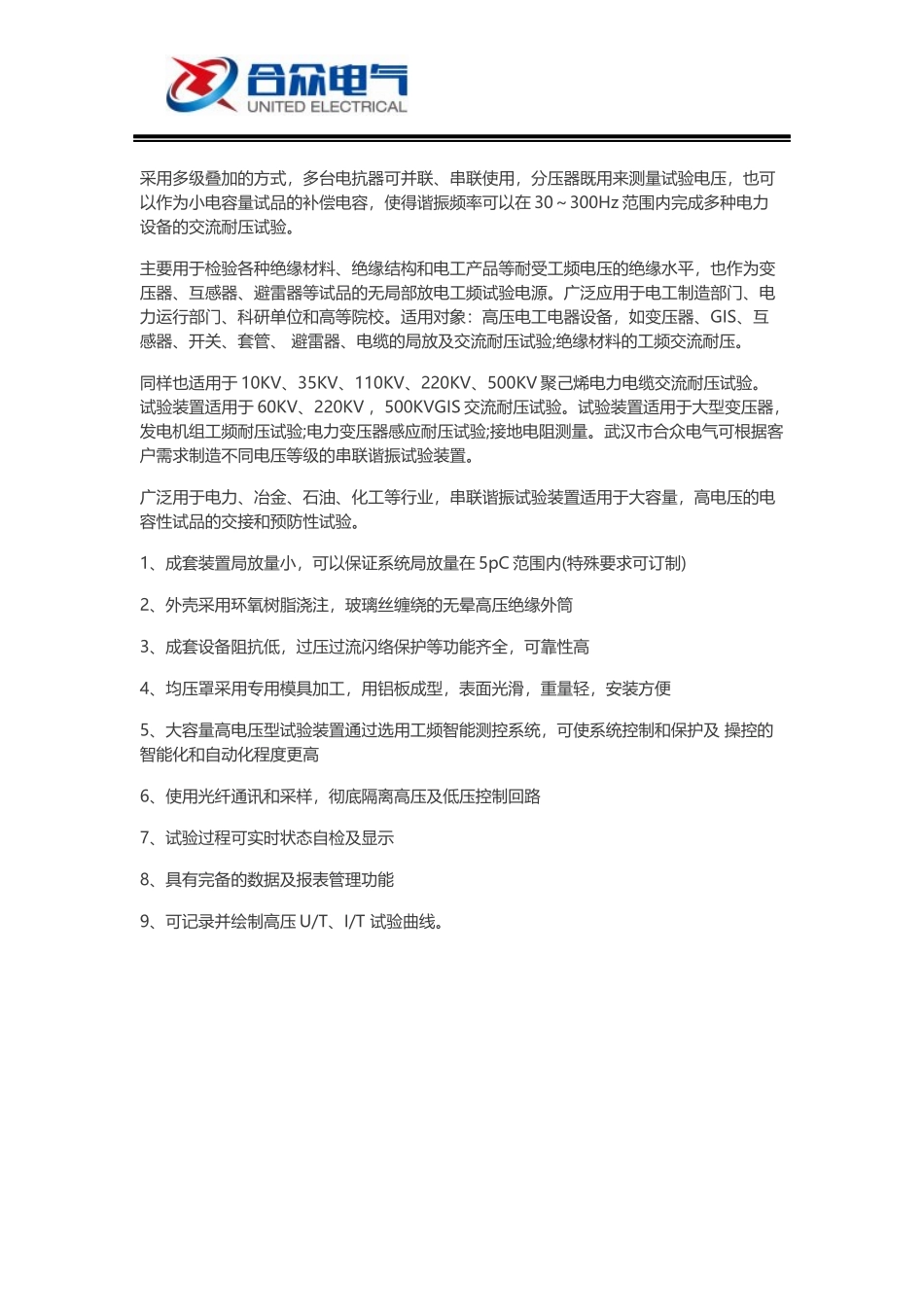

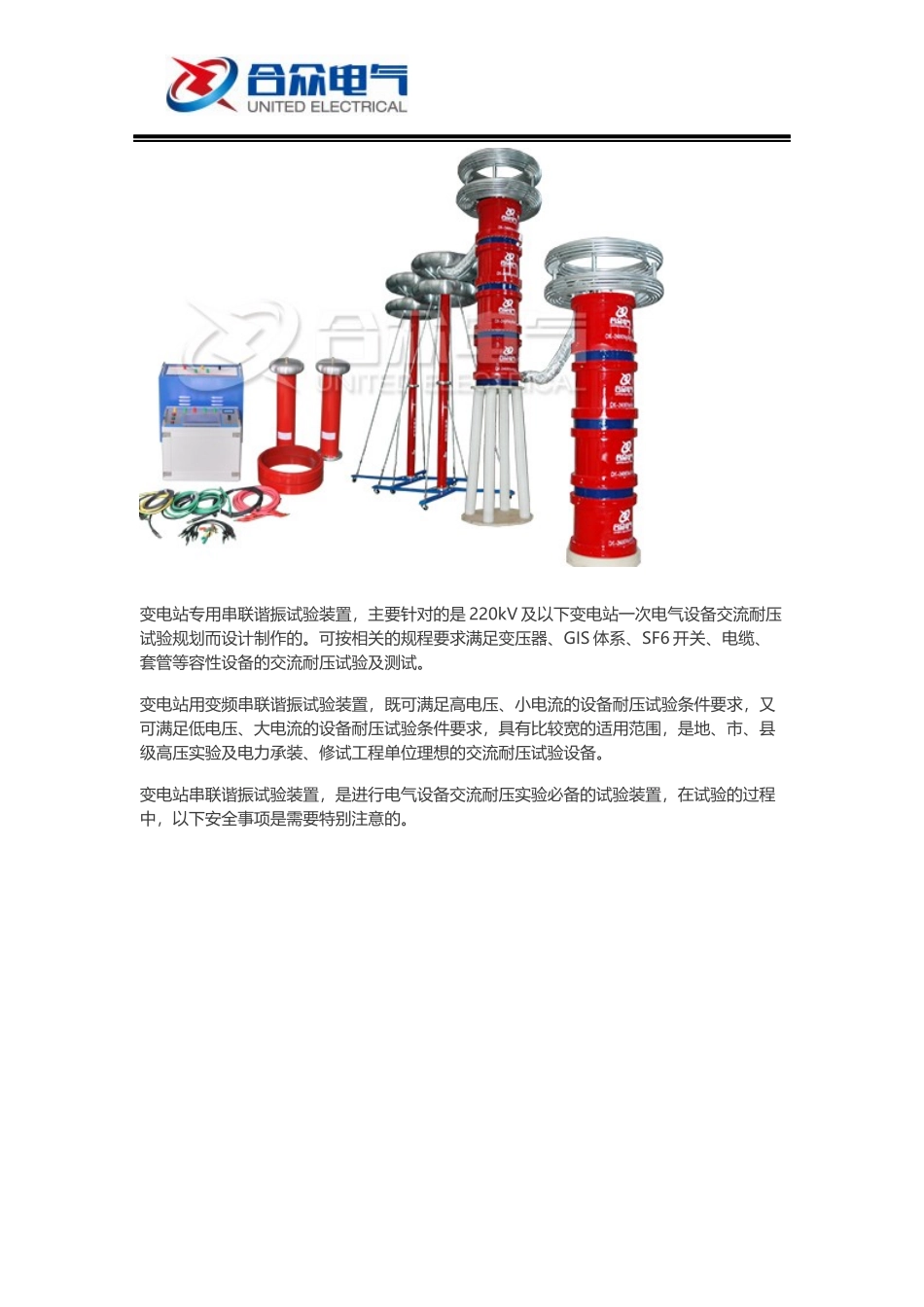

采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。适用对象：高压电工电器设备，如变压器、GIS、互感器、开关、套管、避雷器、电缆的局放及交流耐压试验;绝缘材料的工频交流耐压。同样也适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。试验装置适用于60KV、220KV，500KVGIS交流耐压试验。试验装置适用于大型变压器，发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。武汉市合众电气可根据客户需求制造不同电压等级的串联谐振试验装置。广泛用于电力、冶金、石油、化工等行业，串联谐振试验装置适用于大容量，高电压的电容性试品的交接和预防性试验。1、成套装置局放量小，可以保证系统局放量在5pC范围内(特殊要求可订制)2、外壳采用环氧树脂浇注，玻璃丝缠绕的无晕高压绝缘外筒3、成套设备阻抗低，过压过流闪络保护等功能齐全，可靠性高4、均压罩采用专用模具加工，用铝板成型，表面光滑，重量轻，安装方便5、大容量高电压型试验装置通过选用工频智能测控系统，可使系统控制和保护及操控的智能化和自动化程度更高6、使用光纤通讯和采样，彻底隔离高压及低压控制回路7、试验过程可实时状态自检及显示8、具有完备的数据及报表管理功能9、可记录并绘制高压U/T、I/T试验曲线。变电站专用串联谐振试验装置，主要针对的是220kV及以下变电站一次电气设备交流耐压试验规划而设计制作的。可按相关的规程要求满足变压器、GIS体系、SF6开关、电缆、套管等容性设备的交流耐压试验及测试。变电站用变频串联谐振试验装置，既可满足高电压、小电流的设备耐压试验条件要求，又可满足低电压、大电流的设备耐压试验条件要求，具有比较宽的适用范围，是地、市、县级高压实验及电力承装、修试工程单位理想的交流耐压试验设备。变电站串联谐振试验装置，是进行电气设备交流耐压实验必备的试验装置，在试验的过程中，以下安全事项是需要特别注意的。1、试验装置的线路联接务必要准确牢靠，高压设备应确定满足有效的安全间隔，通电前要做好各项安全检查之后，方可开始试验。2、被试品和试验设备，都应妥善接地。所有装置的绝缘体，都必须有足够的绝缘和机械强度。3、交流耐压试验要在其它试验项目做好以后，且不存在绝缘缺点和疑问的情况下谨慎操作；若有其它的试验项目试验完成之后，发现试验设备存在绝缘缺点疑问时，则不能贸然开始做交流耐压试验，防止设备不必要的损坏。在交流耐压试验前后，均应摇测设备的绝缘电阻。4、被试品外表应清洁、干燥。安放状况应符合实际使用情况，关于充油设备，应让绝缘油基本上处于停止状态，才能够加电压试验。2、5、合闸前应查看调压变压器是不是在零位。调压变压器在升、降压进程中，要监督有关外表；加电压进程，应亲近监督高压回路，监听被试品是不是有声响。6、调压变压器的升压速度，关于瓷绝缘和开关类设备等，能够不予规则；但关于变压器、发电机等大型设备，在试验电压40%之前，能够是正常测试，超过这个电压时候的升压有必要均匀的，约为25%／s的实验电压。7、试验回路应有适当的保护设施。实验进程若呈现异常情况，应马上先降压，后断开电源，并挂上地线再做查看。8、交流耐压试验时间，一般为1分钟；如是绝缘棒，带电作业设备和独自存在的有机绝缘材料，应为5分钟。断开电源后，必须立即接地，确保安全后检查被试品，查看有无发热情况。串联谐振试验装置，进行交流耐压试验的目的，是为了保障电力系统以及设备的安全运行，避免电力故障以及事故的发生。在实际的交流耐压试验过程中，也应该注意试验过程的安全性，保障试验安全顺利的进行。可靠的接地，良好的绝缘，时刻保持的安全意识，安全的进行试验，更安全。串联谐振试验装置实用特点：1、所需电源容量大大减小。串联谐振电源是利...
