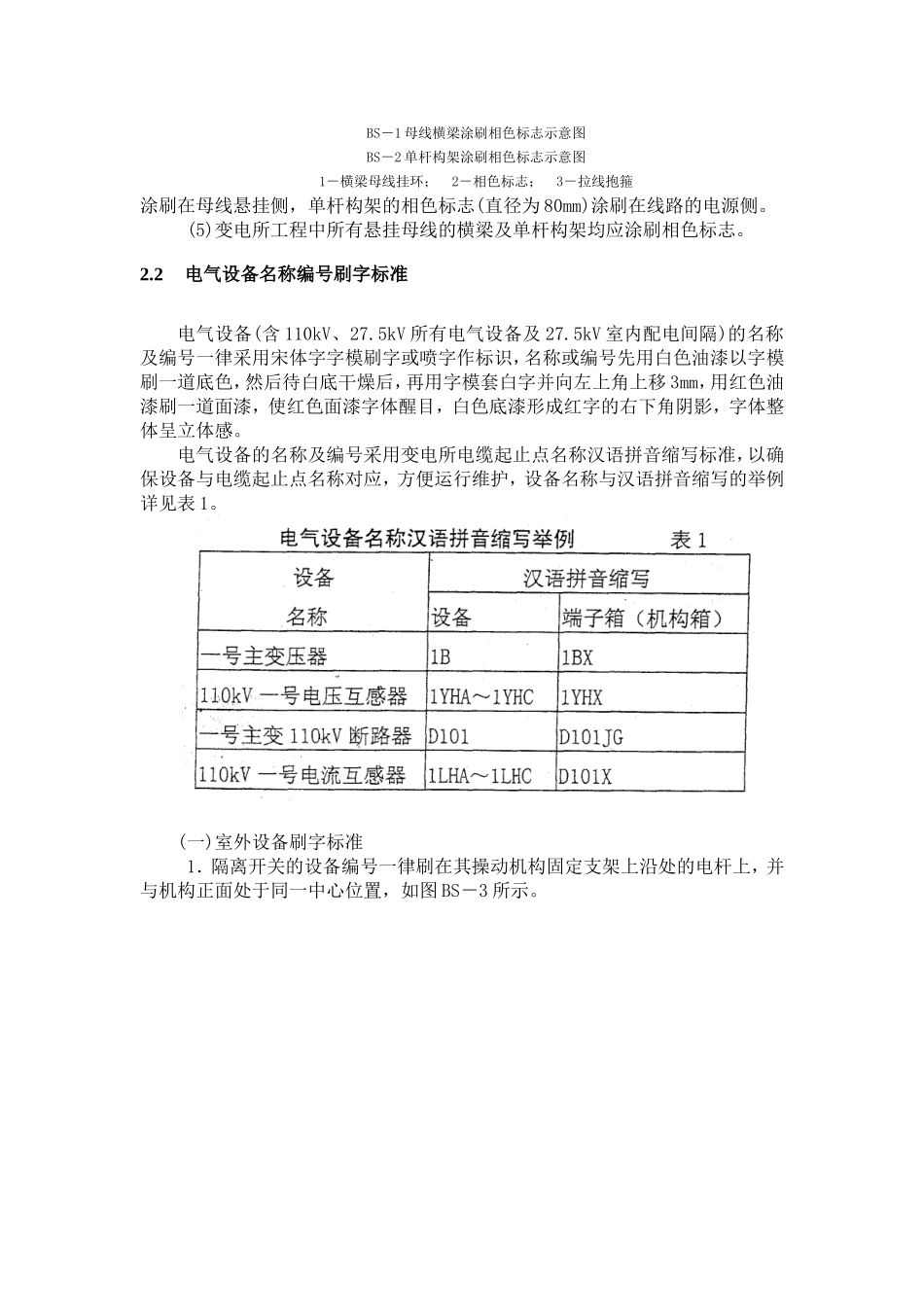

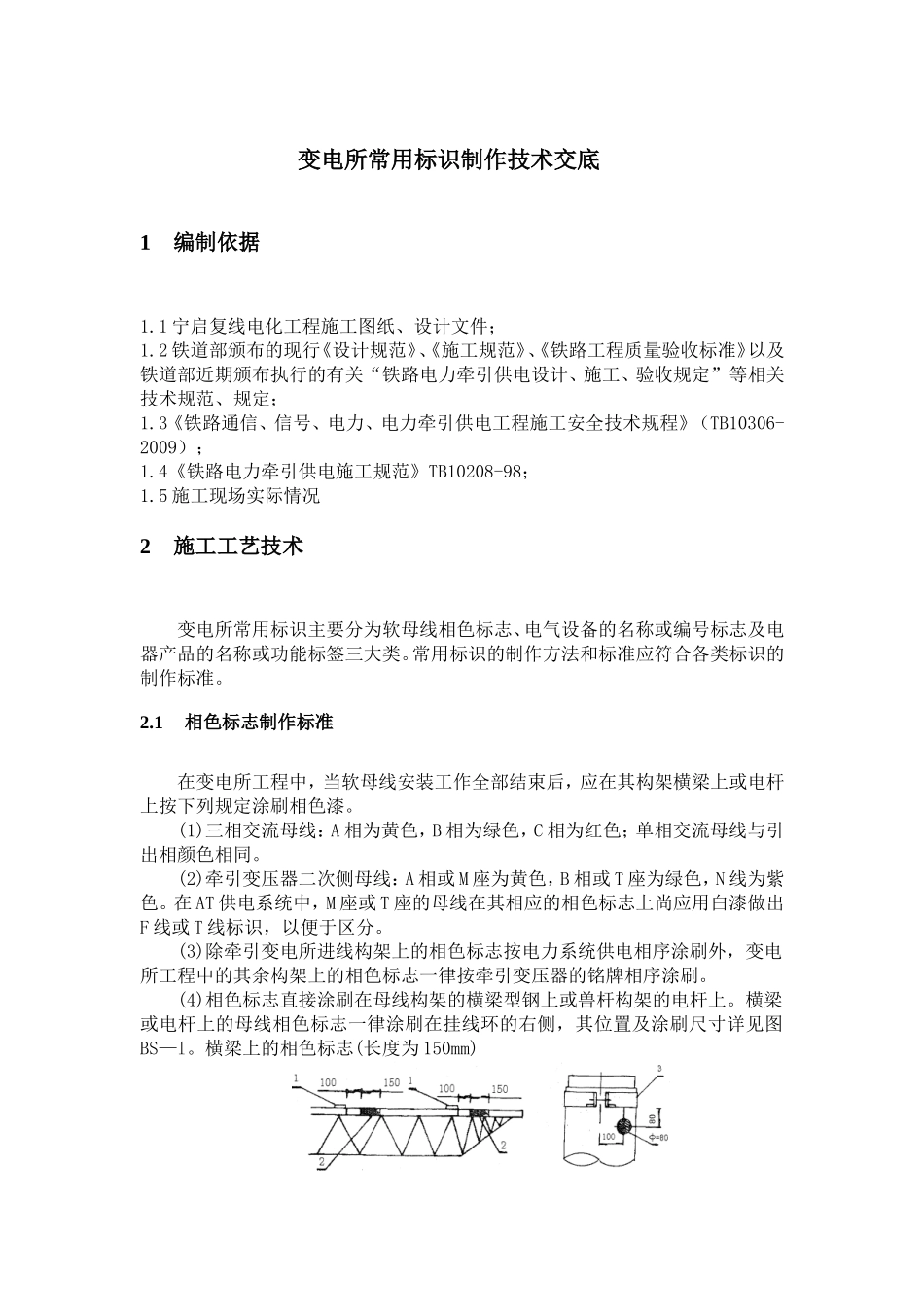

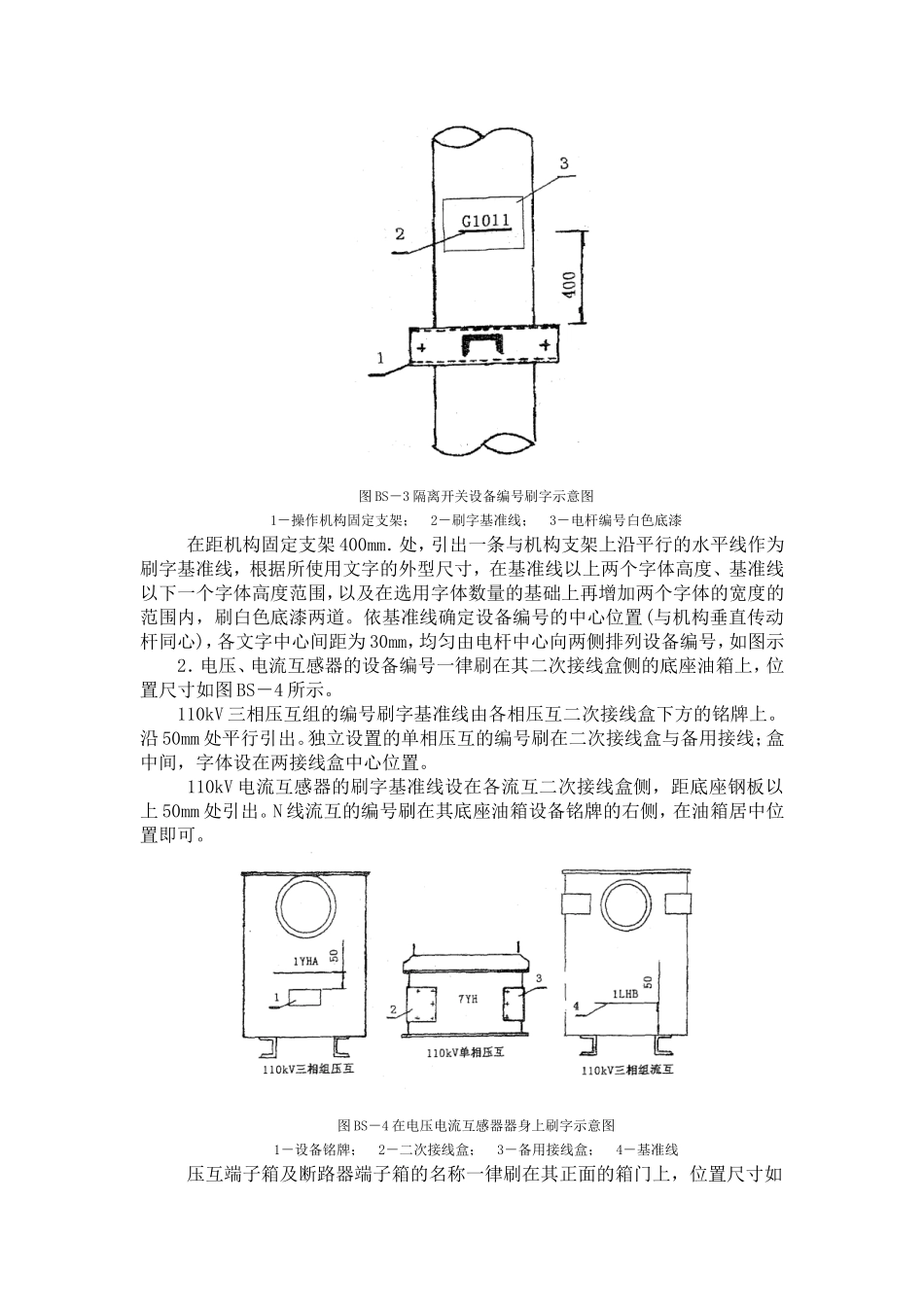

变电所常用标识制作技术交底1编制依据1.1宁启复线电化工程施工图纸、设计文件;1.2铁道部颁布的现行《设计规范》、《施工规范》、《铁路工程质量验收标准》以及铁道部近期颁布执行的有关“铁路电力牵引供电设计、施工、验收规定”等相关技术规范、规定;1.3《铁路通信、信号、电力、电力牵引供电工程施工安全技术规程》(TB10306-2009);1.4《铁路电力牵引供电施工规范》TB10208-98;1.5施工现场实际情况2施工工艺技术变电所常用标识主要分为软母线相色标志、电气设备的名称或编号标志及电器产品的名称或功能标签三大类。常用标识的制作方法和标准应符合各类标识的制作标准。2.1相色标志制作标准在变电所工程中,当软母线安装工作全部结束后,应在其构架横梁上或电杆上按下列规定涂刷相色漆。(1)三相交流母线:A相为黄色,B相为绿色,C相为红色;单相交流母线与引出相颜色相同。(2)牵引变压器二次侧母线:A相或M座为黄色,B相或T座为绿色,N线为紫色。在AT供电系统中,M座或T座的母线在其相应的相色标志上尚应用白漆做出F线或T线标识,以便于区分。(3)除牵引变电所进线构架上的相色标志按电力系统供电相序涂刷外,变电所工程中的其余构架上的相色标志一律按牵引变压器的铭牌相序涂刷。(4)相色标志直接涂刷在母线构架的横梁型钢上或兽杆构架的电杆上。横梁或电杆上的母线相色标志一律涂刷在挂线环的右侧,其位置及涂刷尺寸详见图BS—l。横梁上的相色标志(长度为150mm)BS-1母线横梁涂刷相色标志示意图BS-2单杆构架涂刷相色标志示意图1-横梁母线挂环;2-相色标志;3-拉线抱箍涂刷在母线悬挂侧,单杆构架的相色标志(直径为80mm)涂刷在线路的电源侧。(5)变电所工程中所有悬挂母线的横梁及单杆构架均应涂刷相色标志。2.2电气设备名称编号刷字标准电气设备(含110kV、27.5kV所有电气设备及27.5kV室内配电间隔)的名称及编号一律采用宋体字字模刷字或喷字作标识,名称或编号先用白色油漆以字模刷一道底色,然后待白底干燥后,再用字模套白字并向左上角上移3mm,用红色油漆刷一道面漆,使红色面漆字体醒目,白色底漆形成红字的右下角阴影,字体整体呈立体感。电气设备的名称及编号采用变电所电缆起止点名称汉语拼音缩写标准,以确保设备与电缆起止点名称对应,方便运行维护,设备名称与汉语拼音缩写的举例详见表1。(一)室外设备刷字标准1.隔离开关的设备编号一律刷在其操动机构固定支架上沿处的电杆上,并与机构正面处于同一中心位置,如图BS-3所示。图BS-3隔离开关设备编号刷字示意图1-操作机构固定支架;2-刷字基准线;3-电杆编号白色底漆在距机构固定支架400mm.处,引出一条与机构支架上沿平行的水平线作为刷字基准线,根据所使用文字的外型尺寸,在基准线以上两个字体高度、基准线以下一个字体高度范围,以及在选用字体数量的基础上再增加两个字体的宽度的范围内,刷白色底漆两道。依基准线确定设备编号的中心位置(与机构垂直传动杆同心),各文字中心间距为30mm,均匀由电杆中心向两侧排列设备编号,如图示2.电压、电流互感器的设备编号一律刷在其二次接线盒侧的底座油箱上,位置尺寸如图BS-4所示。110kV三相压互组的编号刷字基准线由各相压互二次接线盒下方的铭牌上。沿50mm处平行引出。独立设置的单相压互的编号刷在二次接线盒与备用接线;盒中间,字体设在两接线盒中心位置。110kV电流互感器的刷字基准线设在各流互二次接线盒侧,距底座钢板以上50mm处引出。N线流互的编号刷在其底座油箱设备铭牌的右侧,在油箱居中位置即可。图BS-4在电压电流互感器器身上刷字示意图1-设备铭牌;2-二次接线盒;3-备用接线盒;4-基准线压互端子箱及断路器端子箱的名称一律刷在其正面的箱门上,位置尺寸如图BS-5所示。图BS-5端子箱刷字示意图1-基准线压互端子箱的名称刷在其箱门上,基准线距门的上沿150mm,字体居中排列。两用压互端子箱在其背面箱门上,涂刷相应的名称(如直流电源箱ZLX),位置与正面相同。110kV断路器端子箱名称刷在其箱门上,基准线距门上沿100mm。压互、流互用绝缘油的标号,均刷在其顶部储油柜进线套管的右侧,位置尺寸如图BS-6所示。110kv压互的绝缘油标号...
