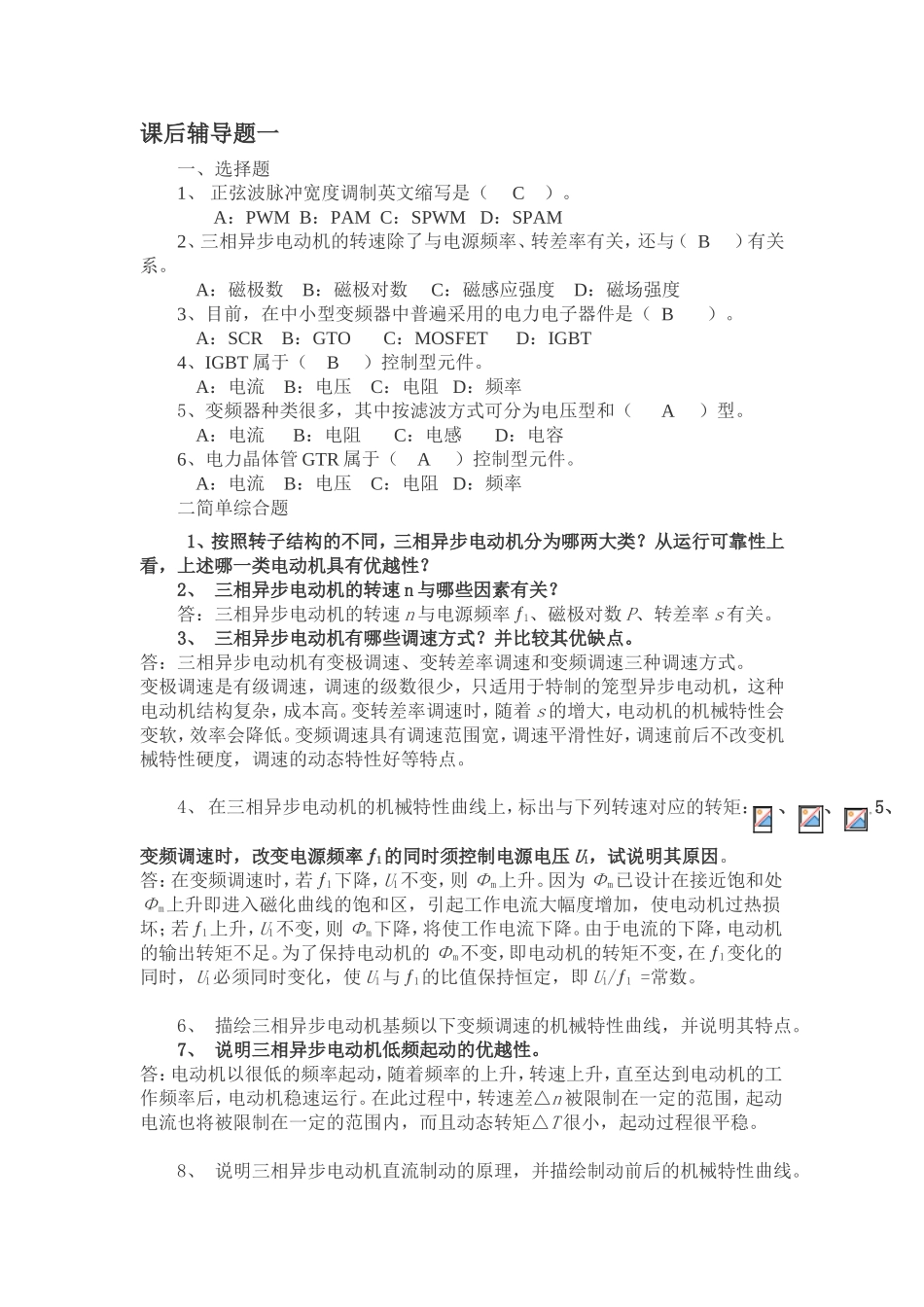

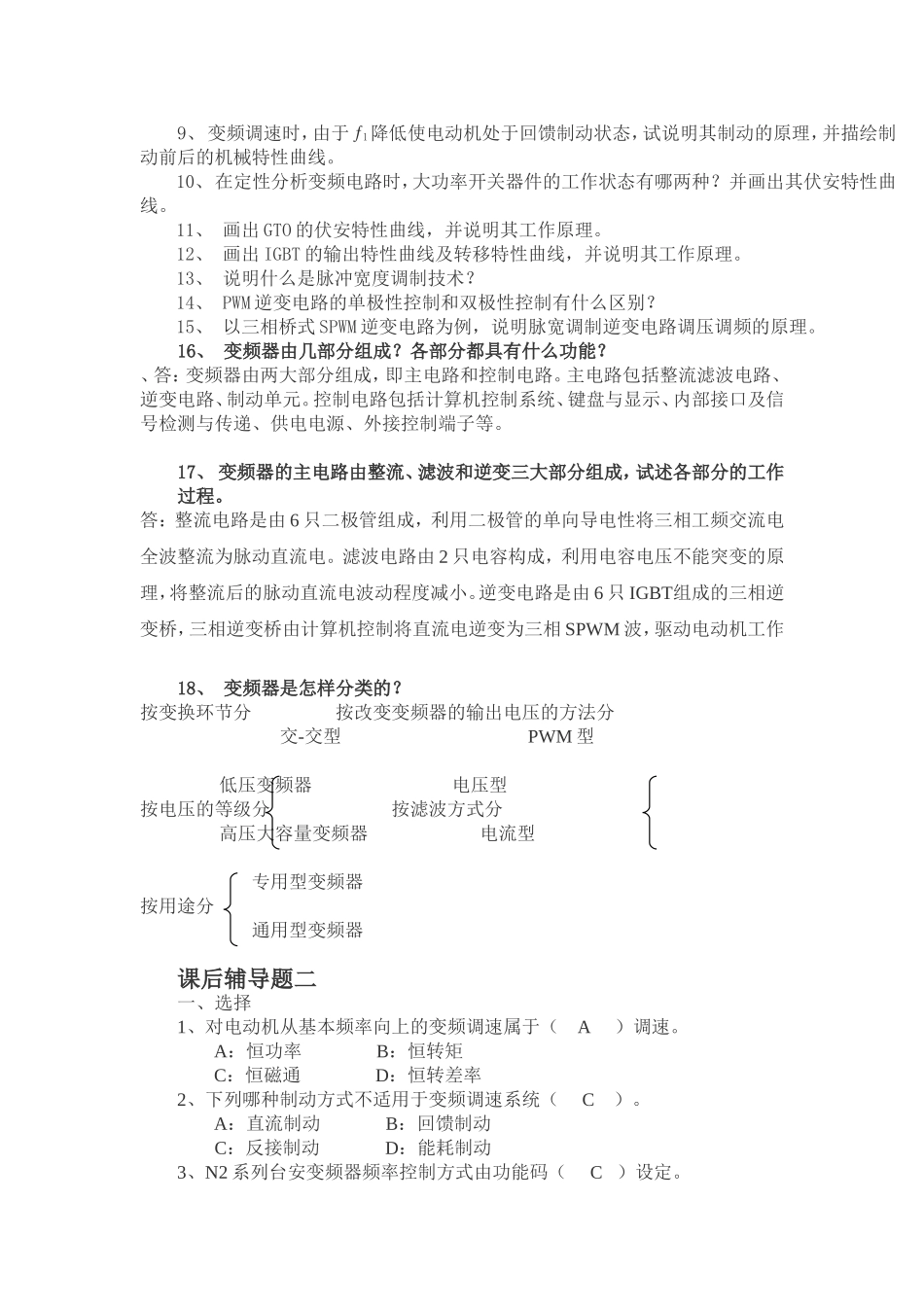

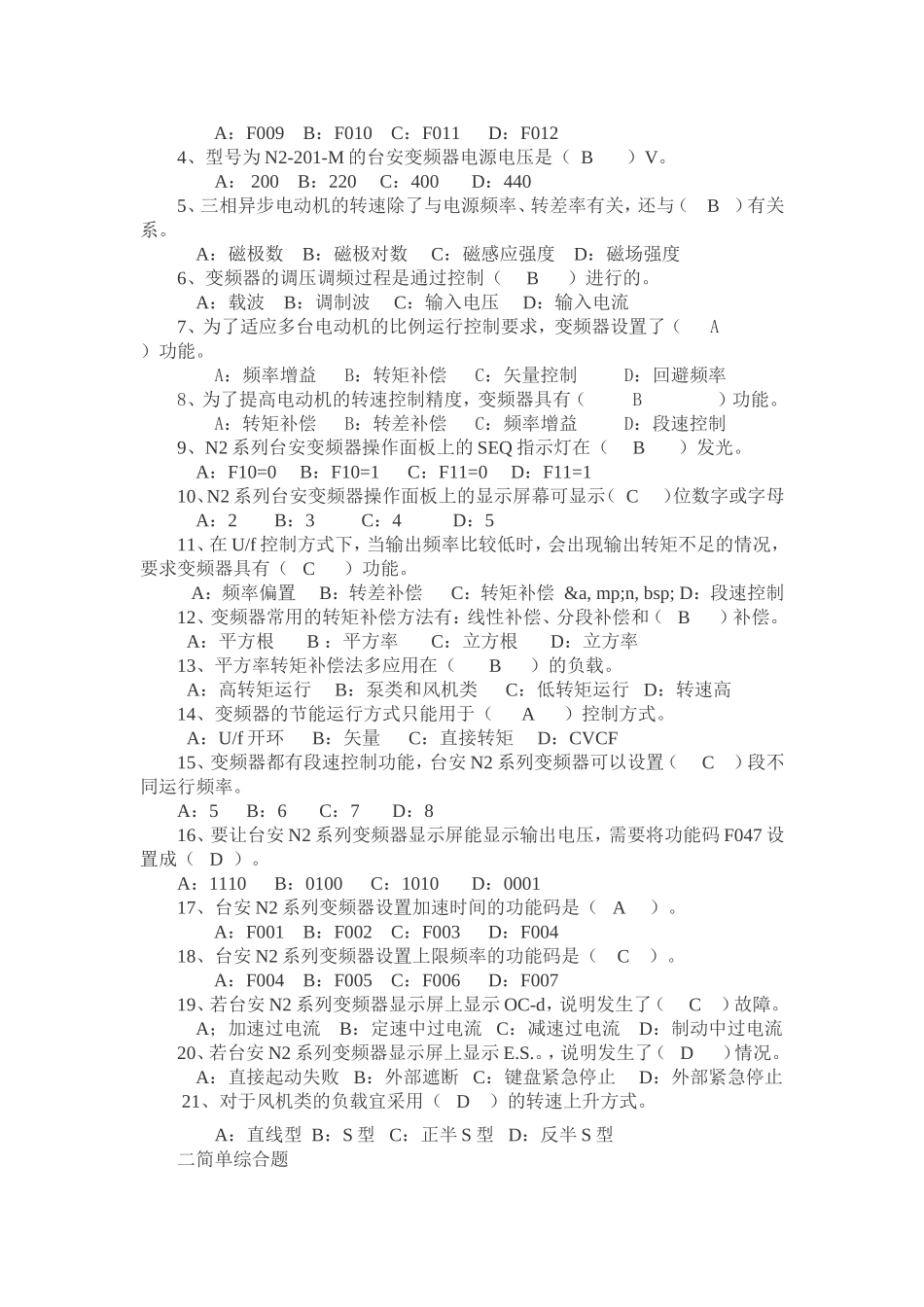

课后辅导题一一、选择题1、正弦波脉冲宽度调制英文缩写是（C）。A：PWMB：PAMC：SPWMD：SPAM2、三相异步电动机的转速除了与电源频率、转差率有关，还与（B）有关系。A：磁极数B：磁极对数C：磁感应强度D：磁场强度3、目前，在中小型变频器中普遍采用的电力电子器件是（B）。A：SCRB：GTOC：MOSFETD：IGBT4、IGBT属于（B）控制型元件。A：电流B：电压C：电阻D：频率5、变频器种类很多，其中按滤波方式可分为电压型和（A）型。A：电流B：电阻C：电感D：电容6、电力晶体管GTR属于（A）控制型元件。A：电流B：电压C：电阻D：频率二简单综合题1、按照转子结构的不同，三相异步电动机分为哪两大类？从运行可靠性上看，上述哪一类电动机具有优越性？2、三相异步电动机的转速n与哪些因素有关？答：三相异步电动机的转速n与电源频率ƒ1、磁极对数P、转差率s有关。3、三相异步电动机有哪些调速方式？并比较其优缺点。答：三相异步电动机有变极调速、变转差率调速和变频调速三种调速方式。变极调速是有级调速，调速的级数很少，只适用于特制的笼型异步电动机，这种电动机结构复杂，成本高。变转差率调速时，随着s的增大，电动机的机械特性会变软，效率会降低。变频调速具有调速范围宽，调速平滑性好，调速前后不改变机械特性硬度，调速的动态特性好等特点。4、在三相异步电动机的机械特性曲线上，标出与下列转速对应的转矩：、、。5、变频调速时，改变电源频率ƒ1的同时须控制电源电压U1，试说明其原因。答：在变频调速时，若ƒ1下降，U1不变，则Φm上升。因为Φm已设计在接近饱和处Φm上升即进入磁化曲线的饱和区，引起工作电流大幅度增加，使电动机过热损坏；若ƒ1上升，U1不变，则Φm下降，将使工作电流下降。由于电流的下降，电动机的输出转矩不足。为了保持电动机的Φm不变，即电动机的转矩不变，在ƒ1变化的同时，U1必须同时变化，使U1与ƒ1的比值保持恒定，即U1/ƒ1=常数。6、描绘三相异步电动机基频以下变频调速的机械特性曲线，并说明其特点。7、说明三相异步电动机低频起动的优越性。答：电动机以很低的频率起动，随着频率的上升，转速上升，直至达到电动机的工作频率后，电动机稳速运行。在此过程中，转速差△n被限制在一定的范围，起动电流也将被限制在一定的范围内，而且动态转矩△T很小，起动过程很平稳。8、说明三相异步电动机直流制动的原理，并描绘制动前后的机械特性曲线。9、变频调速时，由于ƒ1降低使电动机处于回馈制动状态，试说明其制动的原理，并描绘制动前后的机械特性曲线。10、在定性分析变频电路时，大功率开关器件的工作状态有哪两种？并画出其伏安特性曲线。11、画出GTO的伏安特性曲线，并说明其工作原理。12、画出IGBT的输出特性曲线及转移特性曲线，并说明其工作原理。13、说明什么是脉冲宽度调制技术？14、PWM逆变电路的单极性控制和双极性控制有什么区别？15、以三相桥式SPWM逆变电路为例，说明脉宽调制逆变电路调压调频的原理。16、变频器由几部分组成？各部分都具有什么功能？、答：变频器由两大部分组成，即主电路和控制电路。主电路包括整流滤波电路、逆变电路、制动单元。控制电路包括计算机控制系统、键盘与显示、内部接口及信号检测与传递、供电电源、外接控制端子等。17、变频器的主电路由整流、滤波和逆变三大部分组成，试述各部分的工作过程。答：整流电路是由6只二极管组成，利用二极管的单向导电性将三相工频交流电全波整流为脉动直流电。滤波电路由2只电容构成，利用电容电压不能突变的原理，将整流后的脉动直流电波动程度减小。逆变电路是由6只IGBT组成的三相逆变桥，三相逆变桥由计算机控制将直流电逆变为三相SPWM波，驱动电动机工作18、变频器是怎样分类的？按变换环节分按改变变频器的输出电压的方法分交-交型PWM型低压变频器电压型按电压的等级分按滤波方式分高压大容量变频器电流型专用型变频器按用途分通用型变频器课后辅导题二一、选择1、对电动机从基本频率向上的变频调速属于（A）调速。A：恒功率B：恒转矩C：恒磁通D：恒转差率2、下列哪种制动方式不适用于变频调速系统（C）。A：直流制动B：回馈制动C：反接制动D：能耗制动3、N2系...
